1. PROTOCOLOS
ARP E RARP
Gabriela Pissurno

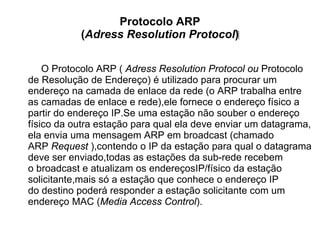

2. Protocolo ARP
(Adress Resolution Protocol)‫‏‬
O Protocolo ARP ( Adress Resolution Protocol ou Protocolo
de Resolução de Endereço) é utilizado para procurar um
endereço na camada de enlace da rede (o ARP trabalha entre
as camadas de enlace e rede),ele fornece o endereço físico a
partir do endereço IP.Se uma estação não souber o endereço
físico da outra estação para qual ela deve enviar um datagrama,
ela envia uma mensagem ARP em broadcast (chamado
ARP Request ),contendo o IP da estação para qual o datagrama
deve ser enviado,todas as estações da sub-rede recebem
o broadcast e atualizam os endereçosIP/físico da estação
solicitante,mais só a estação que conhece o endereço IP
do destino poderá responder a estação solicitante com um
endereço MAC (Media Access Control).

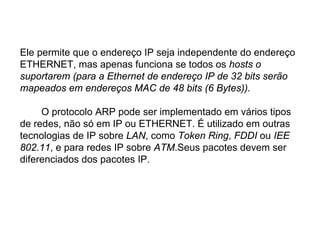

3. Ele permite que o endereço IP seja independente do endereço
ETHERNET, mas apenas funciona se todos os hosts o
suportarem (para a Ethernet de endereço IP de 32 bits serão
mapeados em endereços MAC de 48 bits (6 Bytes)).
O protocolo ARP pode ser implementado em vários tipos
de redes, não só em IP ou ETHERNET. É utilizado em outras
tecnologias de IP sobre LAN, como Token Ring, FDDI ou IEE
802.11, e para redes IP sobre ATM.Seus pacotes devem ser
diferenciados dos pacotes IP.

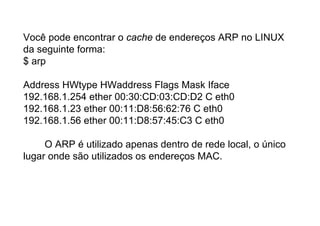

4. Você pode encontrar o cache de endereços ARP no LINUX
da seguinte forma:
$ arp
Address HWtype HWaddress Flags Mask Iface
192.168.1.254 ether 00:30:CD:03:CD:D2 C eth0
192.168.1.23 ether 00:11:D8:56:62:76 C eth0
192.168.1.56 ether 00:11:D8:57:45:C3 C eth0
O ARP é utilizado apenas dentro de rede local, o único
lugar onde são utilizados os endereços MAC.

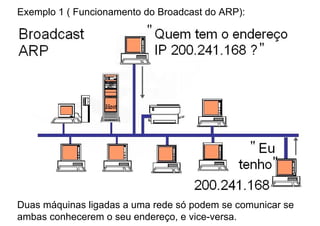

5. Exemplo 1 ( Funcionamento do Broadcast do ARP):
Duas máquinas ligadas a uma rede só podem se comunicar se
ambas conhecerem o seu endereço, e vice-versa.

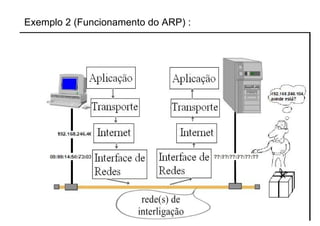

6. Exemplo 2 (Funcionamento do ARP) :

7. Exemplo 3:

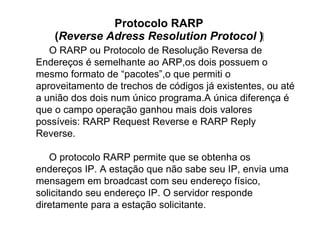

9. Protocolo RARP
(Reverse Adress Resolution Protocol )‫‏‬
O RARP ou Protocolo de Resolução Reversa de
Endereços é semelhante ao ARP,os dois possuem o
mesmo formato de “pacotes”,o que permiti o
aproveitamento de trechos de códigos já existentes, ou até
a união dos dois num único programa.A única diferença é
que o campo operação ganhou mais dois valores
possíveis: RARP Request Reverse e RARP Reply
Reverse.
O protocolo RARP permite que se obtenha os
endereços IP. A estação que não sabe seu IP, envia uma
mensagem em broadcast com seu endereço físico,
solicitando seu endereço IP. O servidor responde
diretamente para a estação solicitante.

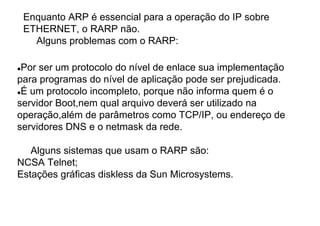

10. Enquanto ARP é essencial para a operação do IP sobre
ETHERNET, o RARP não.
Alguns problemas com o RARP:
Por ser um protocolo do nível de enlace sua implementação
para programas do nível de aplicação pode ser prejudicada.
É um protocolo incompleto, porque não informa quem é o
servidor Boot,nem qual arquivo deverá ser utilizado na
operação,além de parâmetros como TCP/IP, ou endereço de
servidores DNS e o netmask da rede.
Alguns sistemas que usam o RARP são:
NCSA Telnet;
Estações gráficas diskless da Sun Microsystems.

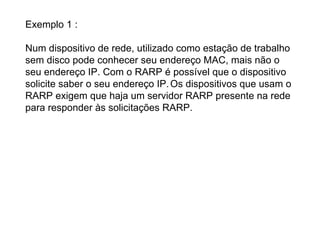

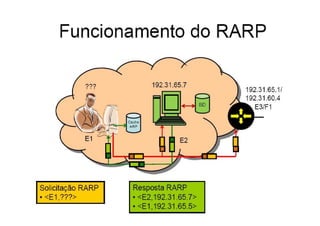

11. Exemplo 1 :
Num dispositivo de rede, utilizado como estação de trabalho
sem disco pode conhecer seu endereço MAC, mais não o
seu endereço IP. Com o RARP é possível que o dispositivo
solicite saber o seu endereço IP. Os dispositivos que usam o
RARP exigem que haja um servidor RARP presente na rede
para responder às solicitações RARP.

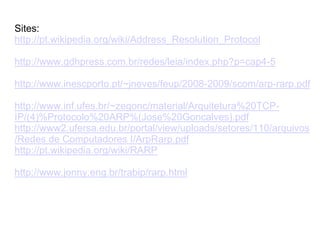

16. Sites:
