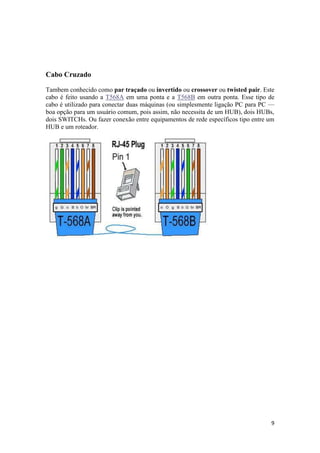

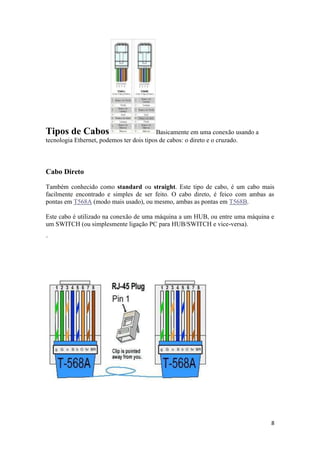

Este documento fornece instruções sobre como fazer cabos de rede. Ele explica os equipamentos necessários como conectores RJ-45, cabos UTP e alicate de crimpagem. Também descreve os dois tipos básicos de cabos - diretos para conectar dispositivos a switches e cruzados para conectar dois dispositivos diretamente.

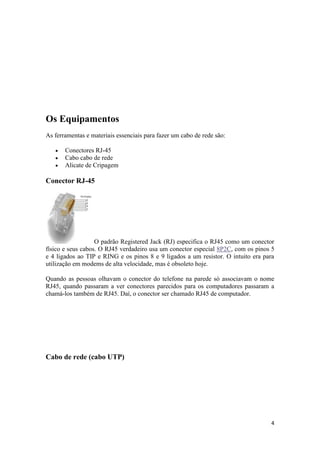

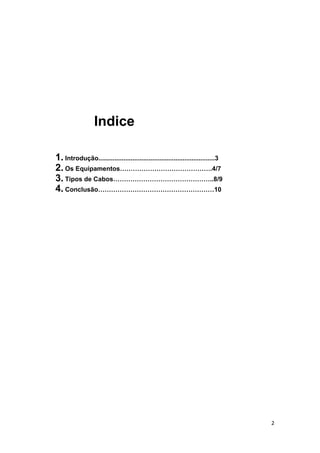

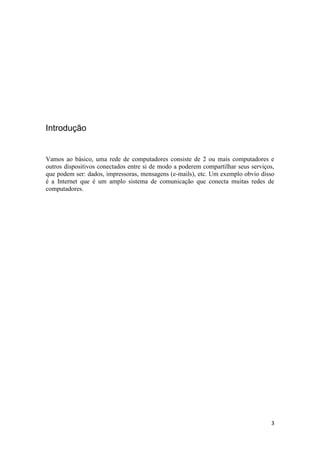

1. 1024890217805Guilherme Rafael nº7 cef 2 IndiceIntrodução.................................................................3Os Equipamentos…………………………………….4/7Tipos de Cabos………………………………………..8/9Conclusão………………………………………………10IntroduçãoVamos ao básico, uma rede de computadores consiste de 2 ou mais computadores e outros dispositivos conectados entre si de modo a poderem compartilhar seus serviços, que podem ser: dados, impressoras, mensagens (e-mails), etc. Um exemplo obvio disso é a Internet que é um amplo sistema de comunicação que conecta muitas redes de computadores.Os EquipamentosAs ferramentas e materiais essenciais para fazer um cabo de rede são:Conectores RJ-45 Cabo cabo de rede Alicate de Cripagem Conector RJ-45O padrão Registered Jack (RJ) especifica o RJ45 como um conector físico e seus cabos. O RJ45 verdadeiro usa um conector especial 8P2C, com os pinos 5 e 4 ligados ao TIP e RING e os pinos 8 e 9 ligados a um resistor. O intuito era para utilização em modems de alta velocidade, mas é obsoleto hoje.Quando as pessoas olhavam o conector do telefone na parede só associavam o nome RJ45, quando passaram a ver conectores parecidos para os computadores passaram a chamá-los também de RJ45. Daí, o conector ser chamado RJ45 de computador.Cabo de rede (cabo UTP)Os cabos UTPs são compostos de pares de fios trançados não blindados de 100 Ohms. Este tipo de cabo, nos dias de hoje, são projetados para alto desempenho na transmissão de dados ou voz.4215765481965Os cabos UTP foram padronizados pelas normas e são divididos em 8 categorias, levando em conta o nível de segurança e a bitola do fio, onde os números maiores indicam fios com diâmetros menores.Esses cabos contêm 4 pares de fios entrelaçados, que são crimpados (ligados ao conector RJ-45) com uma determinada combinação de cores onde existem dois padrões mais utilizados: T568A e T568B.O tipo CAT5 é recomendado, pois a partir dessa categoria, já garante um bom funcionamento de uma rede.Alicate de CrimpagemUm alicate de crimpagem comum server para cortar, decapar e crimpar cabos de rede.O ato de cravar do alicate fornece uma pressão suficiente para que os pinos do conector RJ-45, que internamente possuem a forma de lâminas, esmaguem os fios do cabo, alcançando o fio de cobre e criando o contato: Alicate Decapador UTP *O alicate decapador para cabo UTP que é leve e feito de plástico PVC rígido, permite remover a capa do cabo,bem como cortar de forma uniforme os fios, preparando os de forma correta para conectorização. Evita muito desperdício e problemas, devido ao cabo ser cortado por acidente usando o alicate de crimpagem.Testador de Cabos *Um testador de cabos simples testa rapidamente e com uma certa precissão tanto cabos diretos como cabos cruzados. Os testadores simples realizam apenas um teste de continuidade do cabo, checando se o sinal elétrico chega até a outra ponta e, verificando o nível de atenuação, para certificar-se de que ele cumpre as especificações mínimas.Existem também testadores de cabos, que oferecem um diagnóstico muito mais sofisticado, dizendo, por exemplo, se os cabos são adequados para transmissões a 100 ou a 1000 megabits e avisando caso algum dos 8 fios do cabo esteja rompido. Os mais sofisticados avisam inclusive em que ponto o cabo está rompido, permitindo que você aproveite a parte boa.Testadores são muito úteis quando é necessário crimpar muitos cabos, mas dispensáveis quando for fazer trabalhos esporádicos, pois é muito raro que os cabos venham com fios rompidos de fábrica. Lembrando que quase sempre os problemas de transmissão surgem por causa de conectores mal crimpados.* Não é um item obrigatório para confeccionar um cabo de rede.Tipos de CabosBasicamente em uma conexão usando a tecnologia Ethernet, podemos ter dois tipos de cabos: o direto e o cruzado.Cabo DiretoTambém conhecido como standard ou straight. Este tipo de cabo, é um cabo mais facilmente encontrado e simples de ser feito. O cabo direto, é feico com ambas as pontas em T568A (modo mais usado), ou mesmo, ambas as pontas em T568B.Este cabo é utilizado na conexão de uma máquina a um HUB, ou entre uma máquina e um SWITCH (ou simplesmente ligação PC para HUB/SWITCH e vice-versa).´Cabo CruzadoTambem conhecido como par traçado ou invertido ou crossover ou twisted pair. Este cabo é feito usando a T568A em uma ponta e a T568B em outra ponta. Esse tipo de cabo é utilizado para conectar duas máquinas (ou simplesmente ligação PC para PC — boa opção para um usuário comum, pois assim, não necessita de um HUB), dois HUBs, dois SWITCHs. Ou fazer conexão entre equipamentos de rede específicos tipo entre um HUB e um roteador.Conclusão No meu trabalho aprendesse a fazer um cabo de rede.Não foi muito complicado fazer o meu trabalho.
