O sistema de gestão de rede de distribuição de energia elétrica (SGREDE) monitora em tempo real parâmetros de energia, como potência e consumo, visando otimizar a operação de uma planta fabril. Ele registra eventos como sobrecarga e fornece relatórios e alertas, além de permitir o controle remoto e análise de dados para reduzir custos com energia. Com suas funcionalidades, o SGREDE busca eliminar multas por picos de demanda e melhorar a eficiência energética e a qualidade do sistema elétrico.

1. Sistema de Gestão de Rede de Distribuição de
Energia Elétrica – SGRede FABRIL

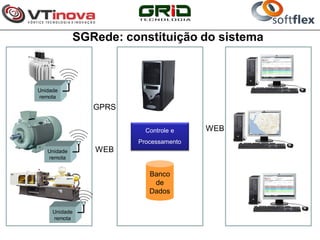

2. SGRede: constituição do sistema
Unidade
remota
GPRS
Controle e WEB
Processamento
Unidade WEB
remota
Banco
de
Dados
Unidade
remota

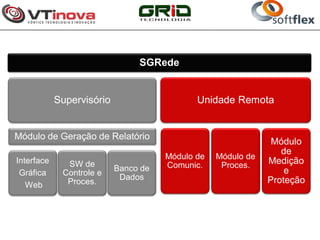

3. SGRede
Supervisório Unidade Remota
Módulo de Geração de Relatório
Módulo
de
Módulo de Módulo de
Interface SW de Comunic. Proces. Medição
Banco de e
Gráfica Controle e
Dados Proteção
Web Proces.

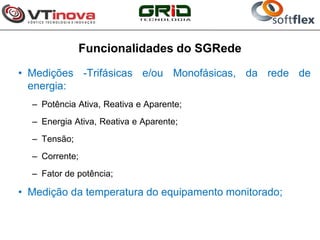

4. Funcionalidades do SGRede
• Medições -Trifásicas e/ou Monofásicas, da rede de
energia:
– Potência Ativa, Reativa e Aparente;
– Energia Ativa, Reativa e Aparente;
– Tensão;
– Corrente;
– Fator de potência;
• Medição da temperatura do equipamento monitorado;

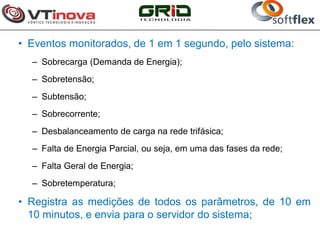

5. • Eventos monitorados, de 1 em 1 segundo, pelo sistema:
– Sobrecarga (Demanda de Energia);
– Sobretensão;
– Subtensão;
– Sobrecorrente;
– Desbalanceamento de carga na rede trifásica;
– Falta de Energia Parcial, ou seja, em uma das fases da rede;
– Falta Geral de Energia;
– Sobretemperatura;
• Registra as medições de todos os parâmetros, de 10 em
10 minutos, e envia para o servidor do sistema;

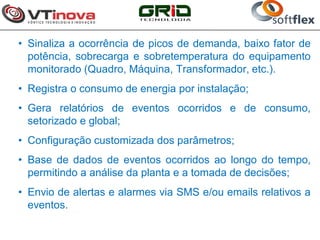

6. • Sinaliza a ocorrência de picos de demanda, baixo fator de
potência, sobrecarga e sobretemperatura do equipamento
monitorado (Quadro, Máquina, Transformador, etc.).
• Registra o consumo de energia por instalação;
• Gera relatórios de eventos ocorridos e de consumo,
setorizado e global;
• Configuração customizada dos parâmetros;
• Base de dados de eventos ocorridos ao longo do tempo,
permitindo a análise da planta e a tomada de decisões;
• Envio de alertas e alarmes via SMS e/ou emails relativos a
eventos.

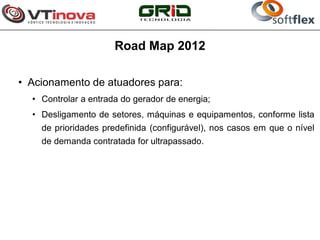

7. Road Map 2012
• Acionamento de atuadores para:
• Controlar a entrada do gerador de energia;
• Desligamento de setores, máquinas e equipamentos, conforme lista
de prioridades predefinida (configurável), nos casos em que o nível
de demanda contratada for ultrapassado.

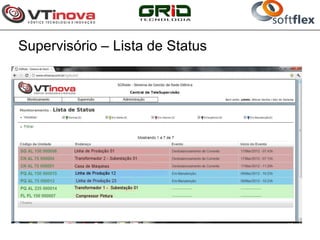

8. Supervisório – Lista de Status

9. Supervisório – Planta fabril

10. Supervisório – Dados do Evento

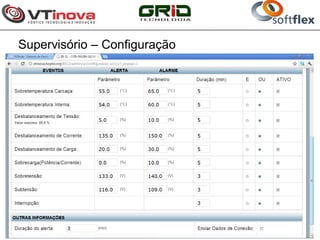

11. Supervisório – Configuração

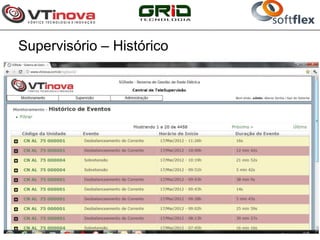

12. Supervisório – Histórico

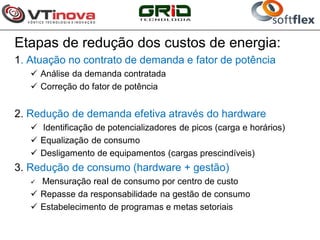

13. Etapas de redução dos custos de energia:
1. Atuação no contrato de demanda e fator de potência
 Análise da demanda contratada
 Correção do fator de potência
2. Redução de demanda efetiva através do hardware
 Identificação de potencializadores de picos (carga e horários)
 Equalização de consumo
 Desligamento de equipamentos (cargas prescindíveis)
3. Redução de consumo (hardware + gestão)
 Mensuração reaI de consumo por centro de custo
 Repasse da responsabilidade na gestão de consumo
 Estabelecimento de programas e metas setoriais

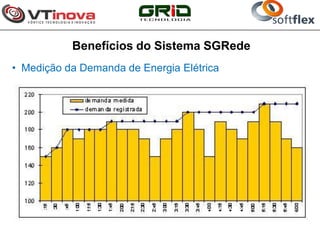

14. Benefícios do Sistema SGRede
• Medição da Demanda de Energia Elétrica

15. • Eliminação de multas por picos de demanda;
– Através do monitoramento em tempo real e envio de alertas/alarmes;
• Fornece dados para contratação horo-sazonal;
– Banco de dados com histórico de consumo (Diário/Sem/Mensal/Anual)
• Redução no tempo de atendimento a ocorrências;
– Através do Envio de SMS e Emails;
• Aumento do controle e otimização do consumo na planta;
– Medição distribuída por setores com geração de gráficos;
• Redução de danos aos equipamentos;
– Possibilita melhoria na qualidade do sistema elétrico da planta;
• Redução de perdas de energia na planta;

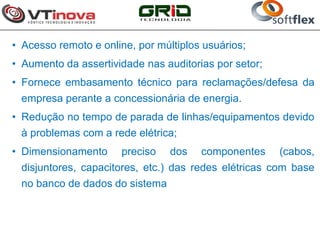

16. • Acesso remoto e online, por múltiplos usuários;
• Aumento da assertividade nas auditorias por setor;
• Fornece embasamento técnico para reclamações/defesa da
empresa perante a concessionária de energia.
• Redução no tempo de parada de linhas/equipamentos devido
à problemas com a rede elétrica;
• Dimensionamento preciso dos componentes (cabos,
disjuntores, capacitores, etc.) das redes elétricas com base
no banco de dados do sistema
