Este documento descreve o SMartyParser, um parser XMI para modelos UML de linhas de produto de software baseados na abordagem SMarty. O SMartyParser usa arquivos de definição de metamodelo e transformação XMI para extrair dados sobre variabilidade de modelos UML exportados no formato XMI. O parser foi implementado estendendo o framework Open Core para dar suporte à análise de variabilidade em linhas de produto de software modeladas com UML.

1. SMartyParser
Um Parser XMI para Modelos UML de Variabilidade
Leandro A. Lanceloti
Prof. Dr. Edson A. Oliveira Junior

2. Tópicos
• Introdução
• Linha de Produto de Software e Variabilidade
• A abordagem SMarty
• XML Metadata Interchange (XMI)
• O SMartyParser
• Trabalhos relacionados, conclusão e trabalhos
futuros

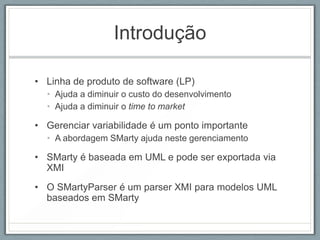

3. Introdução
• Linha de produto de software (LP)
• Ajuda a diminuir o custo do desenvolvimento
• Ajuda a diminuir o time to market
• Gerenciar variabilidade é um ponto importante
• A abordagem SMarty ajuda neste gerenciamento
• SMarty é baseada em UML e pode ser exportada via
XMI
• O SMartyParser é um parser XMI para modelos UML
baseados em SMarty

4. LP e Variabilidade
• LP
• Conjunto de sistemas que compartilham funcionalidades
• Também conhecido como família de produtos
• Desenvolvidos a partir de uma infraestrutura comum, o
núcleo de artefatos
• Variabilidade
• É como os membros de uma família se distinguem
• Pode estar ligada à: documentação, arquitetura, códigos
fonte, compilado, executável e etc
• Permite que as decisões sejam adiadas, aumentando o
número de variabilidades
• O Gerenciamento está ligado a todas as etapas do processo:
identificação, delimitação e implementação

5. Abordagem SMarty
• SMartyProfile
• Conjunto de estereótipos / meta-atributos
• Baseado em UML
• Casos de uso, classes, componentes e atividades
• SMartyProcess
• Identificação, delimitação, representação, rastreame
nto e análise de configurações de produtos de uma
LP.
• Conjunto de diretrizes

6. Abordagem SMarty

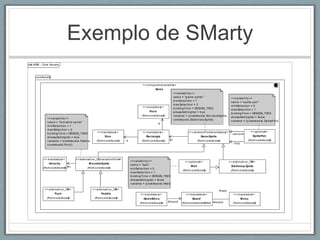

7. Exemplo de SMarty
cd: AGM - Core As s ets
c oreAs s ets
<< c om ponent v ariabl e
, >>
Gam e
<<v ariabi l ity >>
nam e = "g ame s pri te " <<v ariabi l ity >>
m inSel ec tion = 1 nam e = "s pri te pair"
m ax Selec ti on = 2 m inSel ec tion = 0
<< m andatory >
> bi ndingTi m e = DESIGN_TIM E m ax Selec ti on = 1
Point al lows Add ingVar = true bi ndingTi m e = DESIGN_TIM E
(from c oreAs s ets
) v ariants = {c oreAs s e ts .Mov ab leSprite,
<<v ariabi l ity >> al lows Add ingVar = fa ls e
c oreAs s ets .Stati onary Spri te} v ariants = {c oreAs s e ts .Spri tePair}
nam e = "m ov abl e s p ri te" -p
m inSel ec tion = 1
m ax Selec ti on = 2
<< m andatory >
> << m andatory >
> << v ariationPoint andatory
,m >> << optional
>>
bi ndingTi m e = DESIGN_TIM E - s ec ond
al lows Add ingVar = true Siz e Rectangle Gam eSprite SpritePair
v ariants = {c oreAs s e ts .Paddle , (from c oreAs s ets
) -s (from c oreAs s ets
) #r (from c oreAs s ets
) (from c oreAs s ets
)
c oreAs s ets .Puc k } - firs t
<< m andatory
>> << al ternati v e_OR v ariationPoint
, >>
<<v ariabi l ity >> << optional
>> << al ternati v e_OR
>>
Velocity M ovableSprite nam e = "wall " Wall Stationary Sprite
(from c oreAs s ets # v
) (from c oreAs s ets
) m inSel ec tion = 0
(from c oreAs s ets
) (from c oreAs s ets
)
m ax Selec ti on = 1
bi ndingTi m e = DESIGN_TIM E
al lows Add ingVar = fa ls e
v ariants = {c oreAs s e ts .Wal l}
<< al ternati v e_OR
>> << al ternati v e_OR
>> # app
Puck Paddle << m andatory
>> << m andatory
>> << m andatory
>>
(from c oreAs s ets
) (from c oreAs s ets
) Gam eMen u Board M enu
(from c oreAs s ets
) # board ::Wall # board
(from c oreAs s ets ) (from c oreAs s ets
)

8. XML Metadata Interchange (XMI)
• Baseado em XML (Extensible Markup Language)
• Criado pela OMG (Object Management Group)
• Facilita o intercâmbio de dados entre diferentes
ferramentas
• Formato padrão entre a maior parte das
ferramentas de modelagem UML (Unified
Modeling Language)
• Compatível com a abordagem SMarty

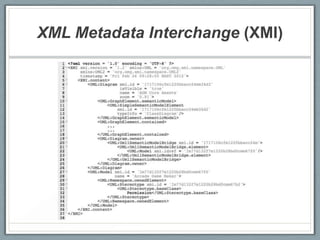

9. XML Metadata Interchange (XMI)

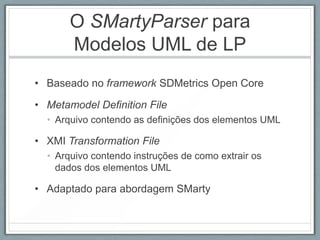

10. O SMartyParser para
Modelos UML de LP
• Baseado no framework SDMetrics Open Core
• Metamodel Definition File
• Arquivo contendo as definições dos elementos UML
• XMI Transformation File
• Arquivo contendo instruções de como extrair os
dados dos elementos UML
• Adaptado para abordagem SMarty

11. O SMartyParser para Modelos
UML de LP: diagrama de
classes
cd: S MartyP arser - Diagrama de Classes
<< interface >>
IP r oductLineUMLModelP ar ser << interface >>
IP r oductLineV ar iabilityP ar ser
MetaModelElem ent MetaModel
* 1
*
1 1
* *
ModelE lem ent Model X MIReader P r oductLineModelPar ser
* 1 1
1 1
*
X MITr igger
*
1
X MITr ansfor m ation X MITr ansfor m ations
*

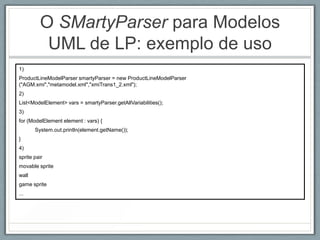

12. O SMartyParser para Modelos
UML de LP: exemplo de uso
1)
ProductLineModelParser smartyParser = new ProductLineModelParser
("AGM.xmi","metamodel.xml","xmiTrans1_2.xml");
2)
List<ModelElement> vars = smartyParser.getAllVariabilities();
3)
for (ModelElement element : vars) {
System.out.println(element.getName());
}
4)
sprite pair
movable sprite
wall
game sprite
...

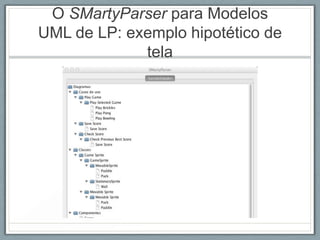

13. O SMartyParser para Modelos
UML de LP: exemplo hipotético de
tela

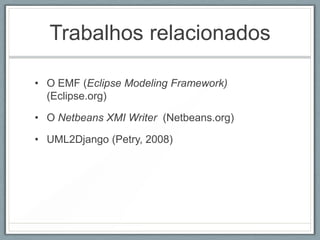

14. Trabalhos relacionados
• O EMF (Eclipse Modeling Framework)
(Eclipse.org)
• O Netbeans XMI Writer (Netbeans.org)
• UML2Django (Petry, 2008)

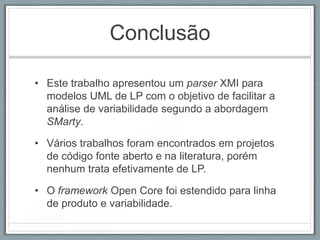

15. Conclusão
• Este trabalho apresentou um parser XMI para
modelos UML de LP com o objetivo de facilitar a
análise de variabilidade segundo a abordagem
SMarty.
• Vários trabalhos foram encontrados em projetos
de código fonte aberto e na literatura, porém
nenhum trata efetivamente de LP.
• O framework Open Core foi estendido para linha
de produto e variabilidade.

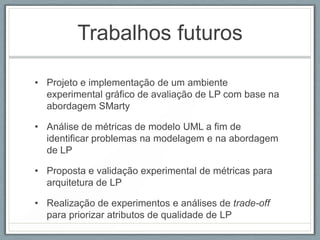

16. Trabalhos futuros
• Projeto e implementação de um ambiente
experimental gráfico de avaliação de LP com base na
abordagem SMarty
• Análise de métricas de modelo UML a fim de
identificar problemas na modelagem e na abordagem
de LP
• Proposta e validação experimental de métricas para
arquitetura de LP
• Realização de experimentos e análises de trade-off
para priorizar atributos de qualidade de LP
