Apresentação Projeto Banco de Dados MER
O documento apresenta o projeto de banco de dados para uma locadora de vídeo, com o modelo conceitual, lógico e dicionário de dados. O projeto modela as entidades e relacionamentos entre filiais, estoque, títulos, clientes, locações e pagamentos.
![Modelo conceitual fisico_logico_er[1]](https://cdn.slidesharecdn.com/ss_thumbnails/modeloconceitualfisicologicoer1-131027120008-phpapp02-thumbnail.jpg?width=640&height=640&fit=bounds)
Apresentação Projeto Banco de Dados MER
- 1. Projeto de BD LOCADORA DE VÍDEO Equipe: Davi Rodrigues Pinto Marcos Rolim de Matos

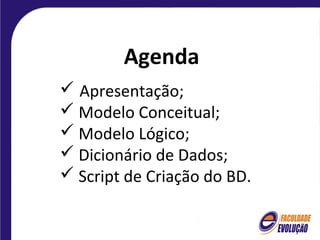

- 2. Agenda Apresentação; ModeloConceitual; Modelo Lógico; Dicionário de Dados; Script de Criação do BD.

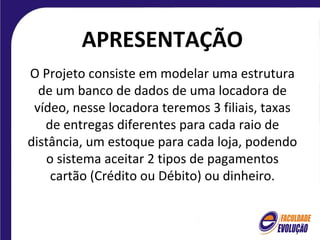

- 3. APRESENTAÇÃO O Projeto consisteem modelar uma estrutura de um banco de dados de uma locadora de vídeo, nesse locadora teremos 3 filiais, taxas de entregas diferentes para cada raio de distância, um estoque para cada loja, podendo o sistema aceitar 2 tipos de pagamentos cartão (Crédito ou Débito) ou dinheiro.
- 4.

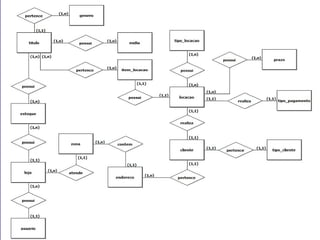

- 6.

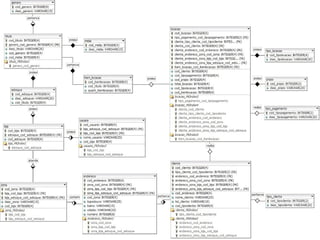

- 8.

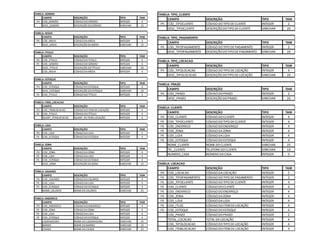

- 9. TABELA: GENERO TABELA: TIPO_CLIENTE CAMPO DESCRIÇÃO TIPO TAM CAMPO DESCRIÇÃO TIPO TAM PK COD_GENERO CÓDIGO DO GÊNERO INTEGER 4 DESC_GENERO DESCRIÇÃO DO GÊNERO VARCHAR 15 PK COD_TIPOCLIENTE CÓDIGO DO TIPO DE CLIENTE INTEGER 2 DESC_TIPOCLIENTE DESCRIÇÃO DO TIPO DE CLIENTE VARCHAR 20 TABELA: MIDIA CAMPO DESCRIÇÃO TIPO TAM TABELA: TIPO_PAGAMENTO PK COD_MIDIA CÓDIGO DA MÍDIA INTEGER 4 CAMPO DESCRIÇÃO TIPO TAM DESC_MIDIA DESCRIÇÃO DA MÍDIA VARCHAR 15 PK COD_TIPOPAGAMENTO CÓDIGO DO TIPO DE PAGAMENTO INTEGER 2 TABELA: TITULO DESC_TIPOPAGAMENTO DESCRIÇÃO DO TIPO DE PAGAMENTO VARCHAR 20 CAMPO DESCRIÇÃO TIPO TAM PK COD_TITULO CÓDIGO DO TITULO INTEGER 4 TABELA: TIPO_LOCACAO FK COD_GENERO CÓDIGO DO GÊNERO INTEGER 4 CAMPO DESCRIÇÃO TIPO TAM DESC_TITULO DESCRIÇÃO DO TÍTULO VARCHAR 20 COD_MIDIA CÓDIGO DA MÍDIA INTEGER 4 PK COD_TIPOLOCACAO CÓDIGO DO TIPO DE LOCAÇÃO INTEGER 4 DESC_TIPOLOCACAO DESCRIÇÃO DO TIPO DE LOCAÇÃO VARCHAR 20 TABELA: ESTOQUE CAMPO DESCRIÇÃO TIPO TAM TABELA: PRAZO PK COD_ESTOQUE CÓDIGO DO ESTOQUE INTEGER 4 DESC_ESTOQUE DESCRIÇÃO DO ESTOQUE VARCHAR 20 CAMPO DESCRIÇÃO TIPO TAM FK COD_TITULO CÓDIGO DO TÍTULO INTEGER 4 PK COD_PRAZO CÓDIGO DO PRAZO INTEGER 2 DESC_PRAZO DESCRIÇÃO DO PRAZO VARCHAR 20 TABELA: ITEM_LOCACAO CAMPO DESCRIÇÃO TIPO TAM TABELA: CLIENTE PK COD_ITEMLOCACAO CÓDIGO DO ITEM DE LOCAÇÃO INTEGER 4 FK COD_TITULO CÓDIGO DO TÍTULO INTEGER 4 CAMPO DESCRIÇÃO TIPO TAM QUANT_ITEMLOCACAO QUANT. DE ITENS LOCAÇÃO INTEGER 4 PK COD_CLIENTE CÓDIGO DO CLIENTE INTEGER 4 FK COD_TIPOCLIENTE CÓDIGO DO TIPO DE CLIENTE INTEGER 4 TABELA: LOJA FK COD_ENDERECO CÓDIGO DO ENDEREÇO INTEGER 4 CAMPO DESCRIÇÃO TIPO TAM FK COD_ZONA CÓDIGO DA ZONA INTEGER 4 PK COD_LOJA CÓDIGO DA LOJA INTEGER 4 FK COD_ESTOQUE CÓDIGO DO ESTOQUE INTEGER 4 FK COD_LOJA CÓDIGO DA LOJA INTEGER 4 FK COD_ESTOQUE CÓDIGO DO ESTOQUE INTEGER 4 TABELA: ZONA NOME_CLIENTE NOME DO CLIENTE VARCHAR 25 CAMPO DESCRIÇÃO TIPO TAM TEL_CLIENTE TELEFONE DO CLIENTE VARCHAR 10 PK COD_ZONA CÓDIGO DA ZONA INTEGER 4 NUMERO_CASA NÚMERO DA CASA INTEGER 5 FK COD_LOJA CÓDIGO DA LOJA INTEGER 4 FK COD_ESTOQUE CÓDIGO DO ESTOQUE INTEGER 4 DESC_ZONA DESCRIÇÃO DA ZONA VARCHAR 15 TABELA: LOCACAO CAMPO DESCRIÇÃO TIPO TAM TABELA: USUARIO PK COD_LOCACAO CÓDIGO DA LOCAÇÃO INTEGER 5 CAMPO DESCRIÇÃO TIPO TAM PK COD_USUARIO CÓDIGO DO USUÁRIO INTEGER 4 FK COD_TIPOPAGAMENTO CÓDIGO DO TIPO DE PAGAMENTO INTEGER 2 FK COD_LOJA CÓDIGO DA LOJA INTEGER 4 FK COD_TIPOCLIENTE CÓDIGO DO TIPO DE CLIENTE INTEGER 4 FK COD_ESTOQUE CÓDIGO DO ESTOQUE INTEGER 4 FK COD_CLIENTE CÓDIGO DO CLIENTE INTEGER 4 NOME_USUARIO NOME DO USUÁRIO VARCHAR 25 FK COD_ENDERECO CÓDIGO DO ENDEREÇO INTEGER 4 FK COD_ZONA CÓDIGO DA ZONA INTEGER 4 TABELA: ENDERECO CAMPO DESCRIÇÃO TIPO TAM FK COD_LOJA CÓDIGO DA LOJA INTEGER 4 PK COD_ENDERECO CÓDIGO DO ENDEREÇO INTEGER 4 FK COD_ITLOC CÓDIGO DO ITEM DE LOCAÇÃO INTEGER 4 FK COD_ZONA CÓDIGO DA ZONA INTEGER 4 FK COD_ESTOQUE CÓDIGO DO ESTOQUE INTEGER 4 FK COD_LOJA CÓDIGO DA LOJA INTEGER 4 COD_PRAZO CÓDIGO DO PRAZO INTEGER 2 FK COD_ESTOQUE CÓDIGO DO ESTOQUE INTEGER 4 TOTAL_LOCACAO TOTAL DA LOCAÇÃO INTEGER 4 LOGRADOURO NOME DO LOGRADOURO VARCHAR 25 BAIRRO NOME DO BAIRRO VARCHAR 15 COD_TIPOLOCACAO CÓDIGO DO TIPO DE LOCAÇÃO INTEGER 4 CIDADE NOME DA CIDADE VARCHAR 25 COD_ITEMLOCACAO CÓDIGO DO ITEM DE LOCAÇÃO INTEGER 4
- 10.

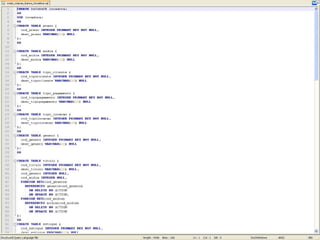

- 11.

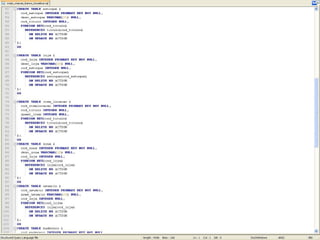

- 12.

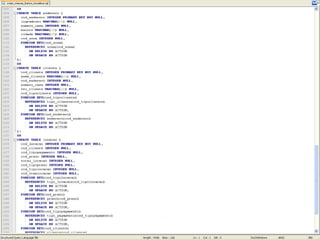

- 13.
- 14.
- 15.
- 16.
