Bluetooth

IEEE 802.15.1
MATHEUS DIAS SILVERA THIAGO HENRIQUE POIANI

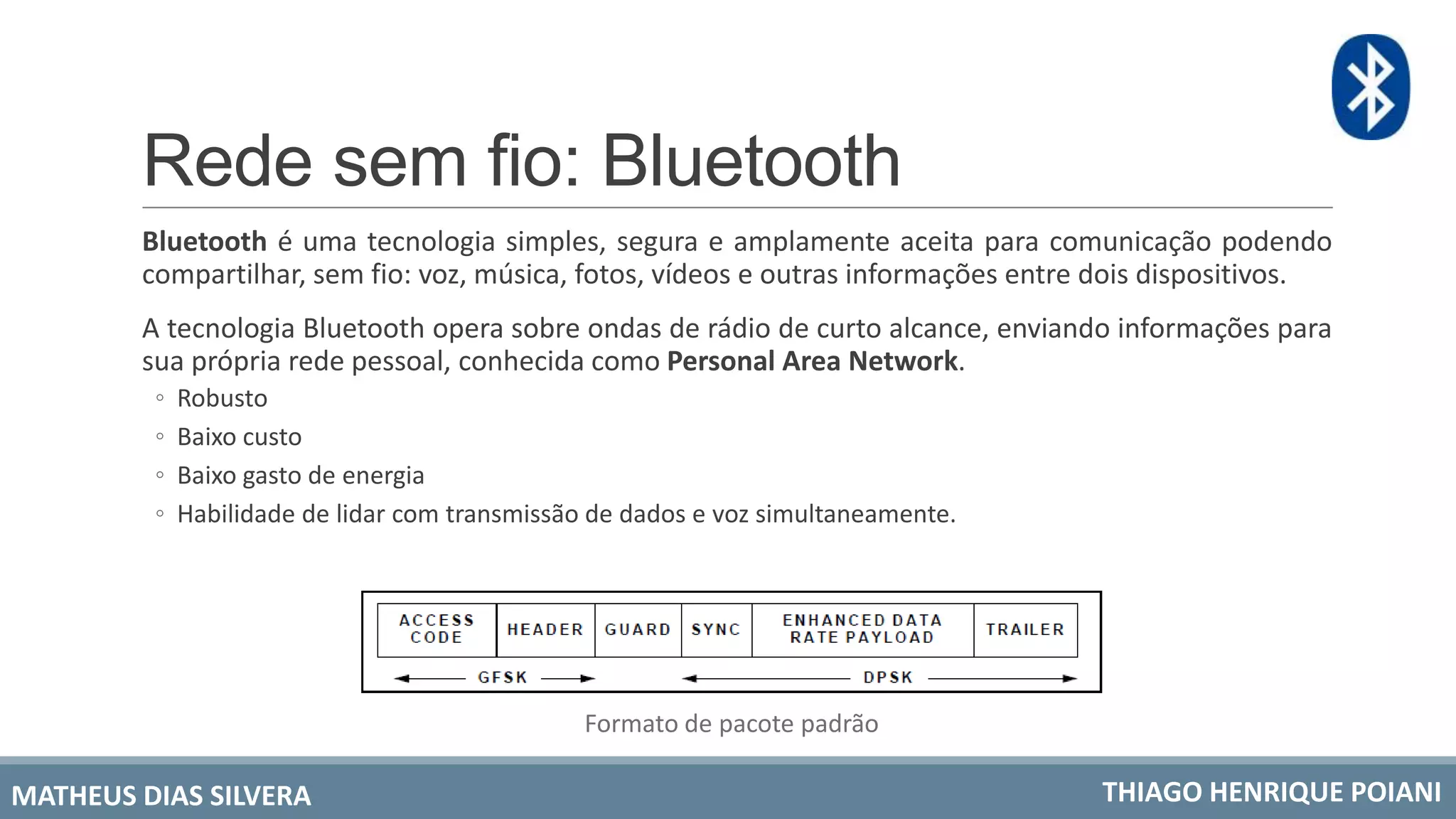

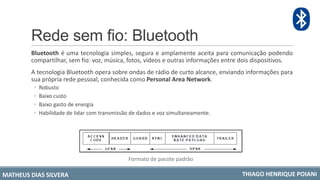

Rede sem fio: Bluetooth
Bluetooth é uma tecnologia simples, segura e amplamente aceita para comunicação podendo
compartilhar, sem fio: voz, música, fotos, vídeos e outras informações entre dois dispositivos.
A tecnologia Bluetooth opera sobre ondas de rádio de curto alcance, enviando informações para
sua própria rede pessoal, conhecida como Personal Area Network.
◦ Robusto
◦ Baixo custo
◦ Baixo gasto de energia
◦ Habilidade de lidar com transmissão de dados e voz simultaneamente.
Formato de pacote padrão

História
1998
O nome Bluetooth é
oficialmente adotado.
O Bluetooth Special
Interest Group (SIG) é
formado com 5 empresas
1999
Primeiro headset com
tecnologia Bluetooth.
Bluetooth 1.0 Specification
- introdução da tecnologia
básica.
2000
Protótipo de mouse e
notebook com Bluetooth.
Primeiro mobile com
2001
Primeiro notebook com
Primeira impressora com
2002
Primeira câmera digital
com tecnologia Bluetooth.
IEEE aprova a especificação
802.15.1.
2003
Bluetooth Core
Specification 1.2.
Exportado 1 milhão de
produtos com Bluetooth
por semana.
2004
Bluetooth Core Specification 2.0 - aumento
da taxa de transferência.
por semana.
2005
SIG incorpora 4 mil
membros.
por semana.
2006
Rede sem fio instalada em mais de 1
bilhão de dispositivos.
por semana.
2007
SIG incorpora 8 mil membros.
Primeira televisão com
2008
SIG comemora 10 anos.
2 bilhões de produtos
exportados durante os 10
anos.
2009
Bluetooth Core
Specification 3.0 - alta taxa
de transferência.
2010
Bluetooth Core
Specification 4.0 - baixo
gasto de energia.
2011
Infraestrutura Bluetooth
Smart para dispositivos.
2012
Exportado 2 bilhões de produtos
Bluetooth nesse ano.
Bluetooth Developer Portal
2013
Bluetooth World Wireless
Conference

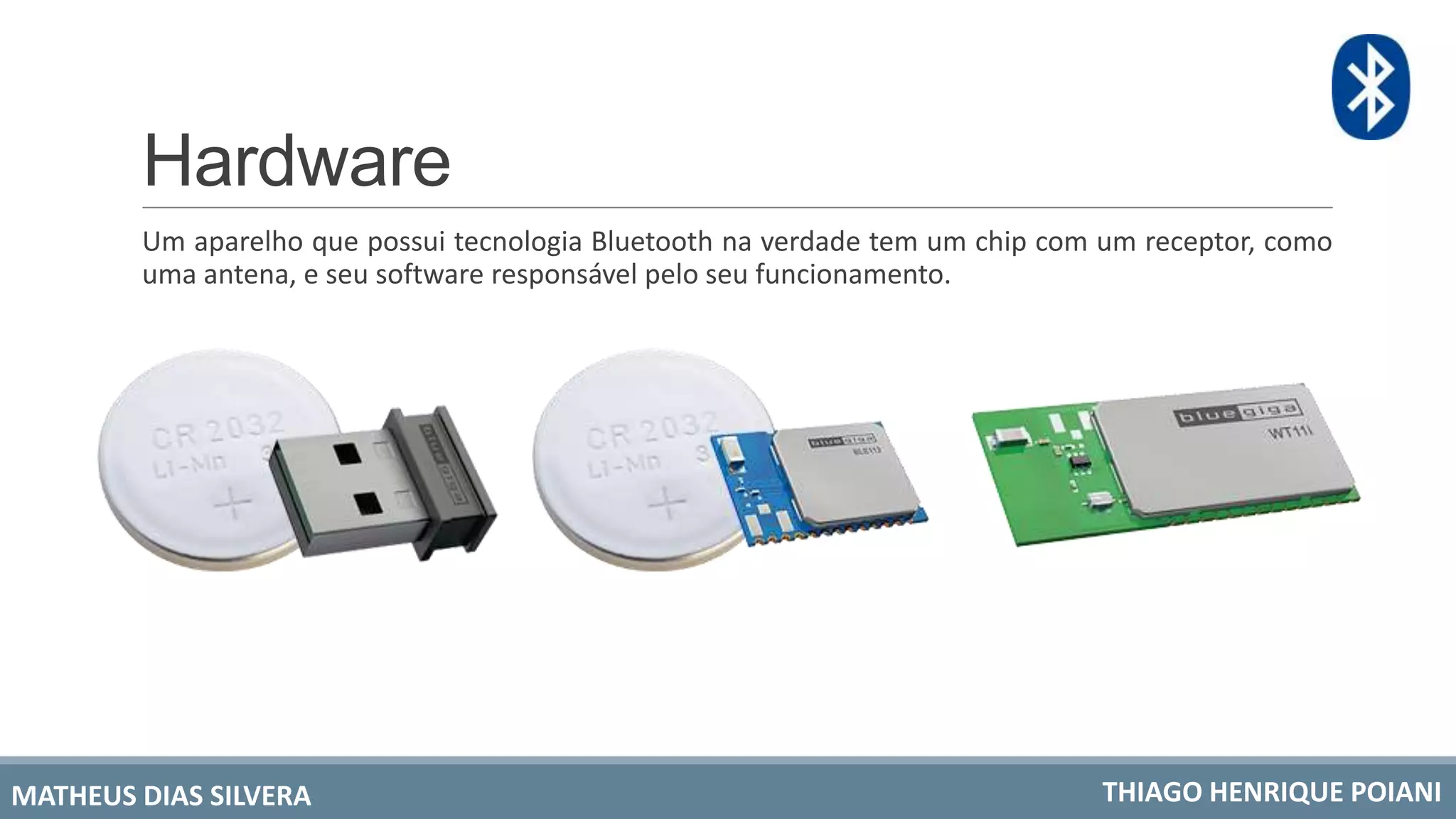

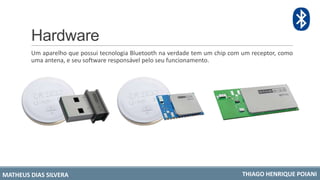

Hardware
Um aparelho que possui tecnologia Bluetooth na verdade tem um chip com um receptor, como
uma antena, e seu software responsável pelo seu funcionamento.

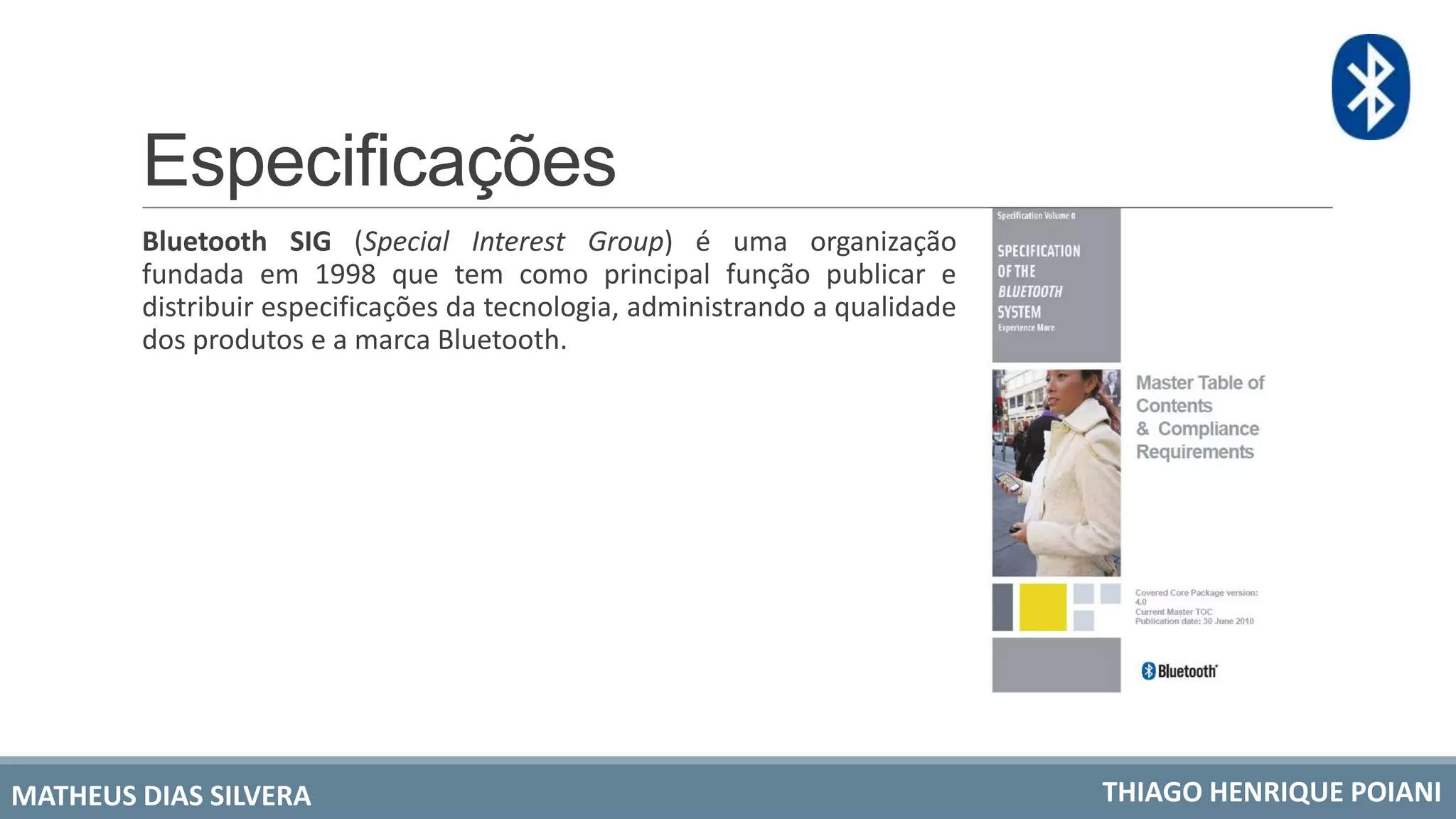

Especificações
Bluetooth SIG (Special Interest Group) é uma organização
fundada em 1998 que tem como principal função publicar e
distribuir especificações da tecnologia, administrando a qualidade
dos produtos e a marca Bluetooth.

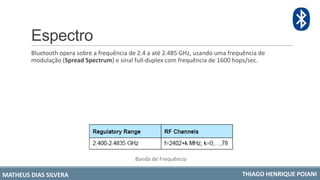

Espectro
Bluetooth opera sobre a frequência de 2.4 a até 2.485 GHz, usando uma frequência de
modulação (Spread Spectrum) e sinal full-duplex com frequência de 1600 hops/sec.
Banda de Frequência

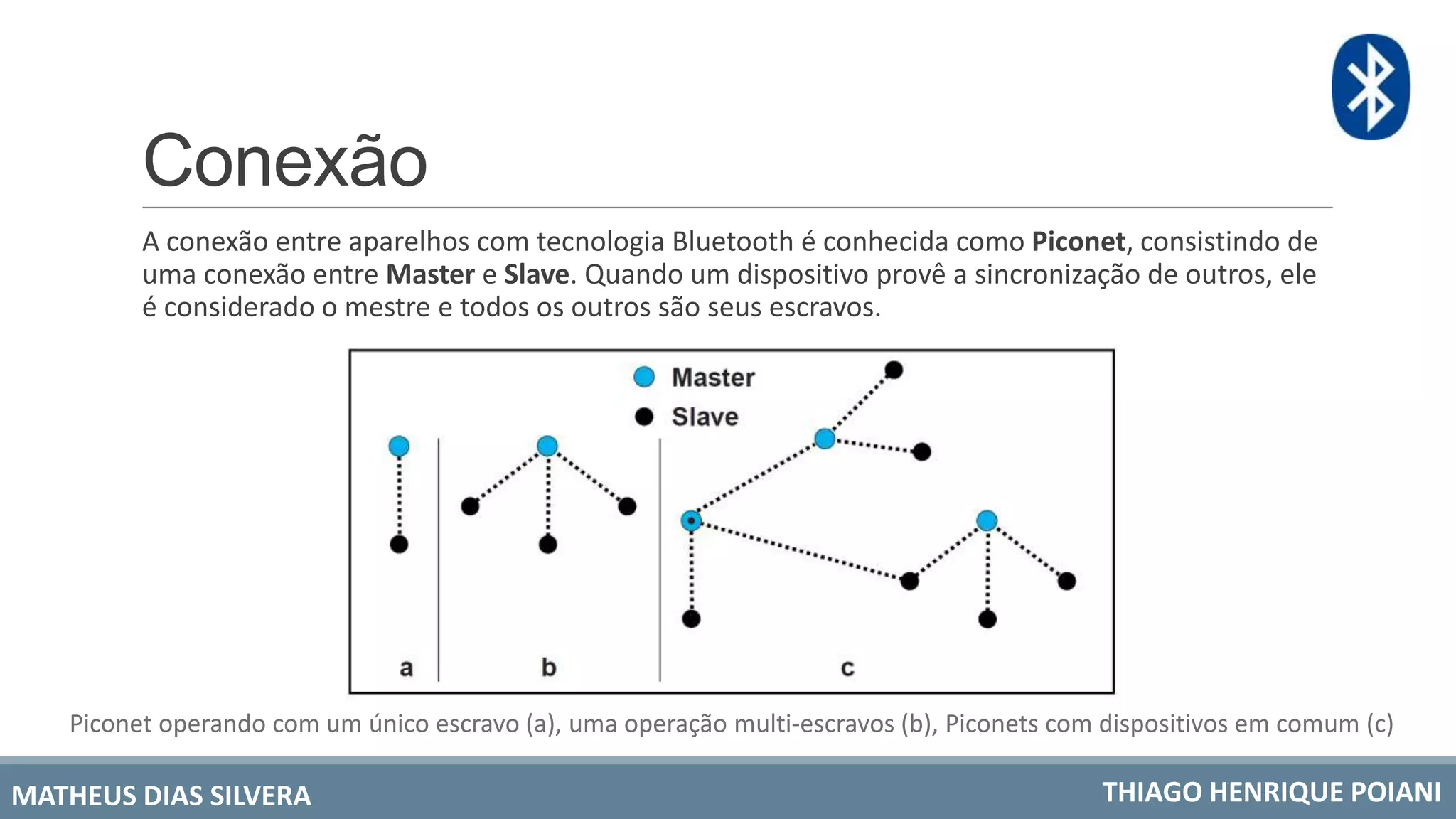

Conexão
A conexão entre aparelhos com tecnologia Bluetooth é conhecida como Piconet, consistindo de
uma conexão entre Master e Slave. Quando um dispositivo provê a sincronização de outros, ele
é considerado o mestre e todos os outros são seus escravos.
Piconet operando com um único escravo (a), uma operação multi-escravos (b), Piconets com dispositivos em comum (c)

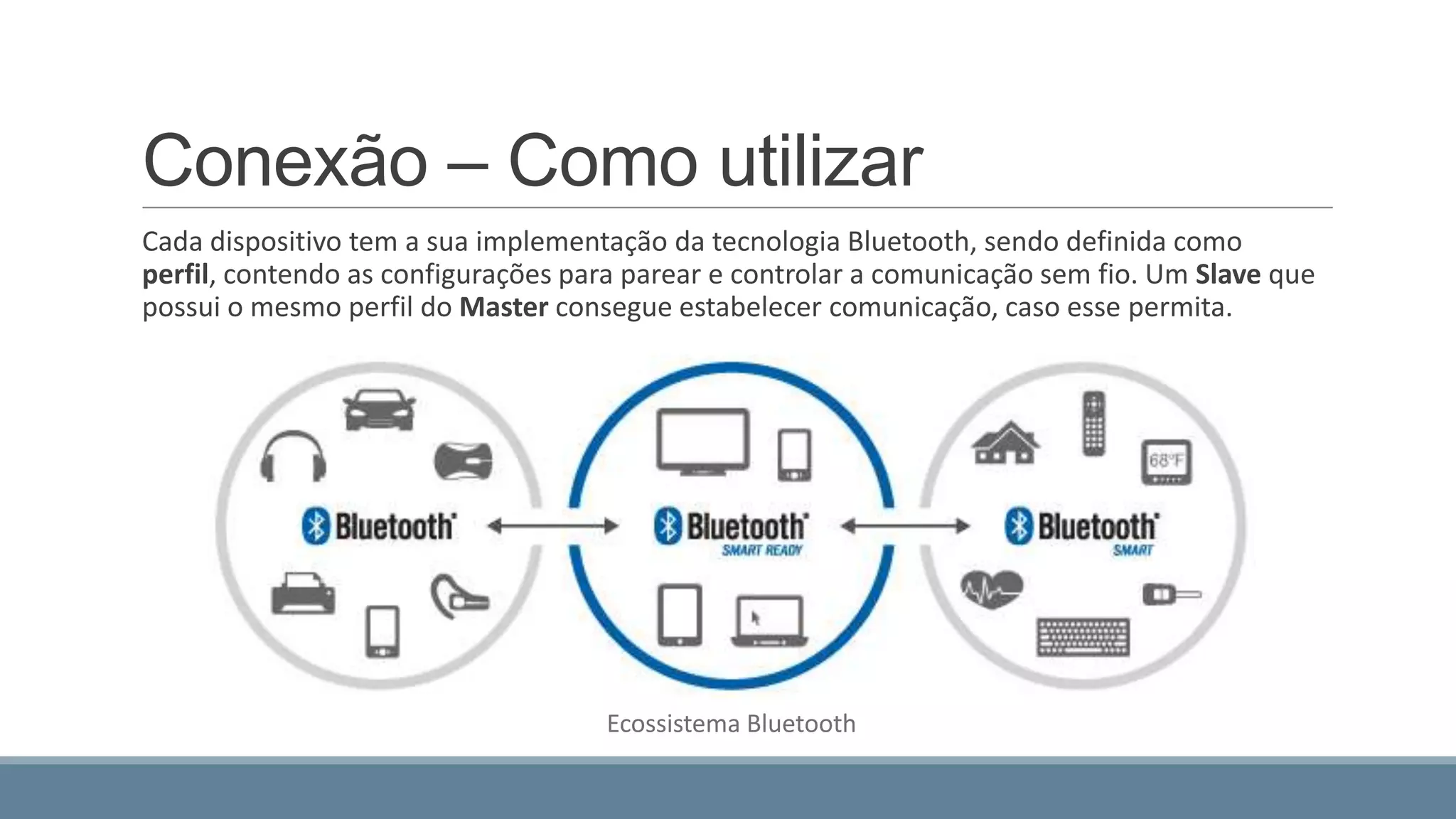

Conexão – Como utilizar
Cada dispositivo tem a sua implementação da tecnologia Bluetooth, sendo definida como
perfil, contendo as configurações para parear e controlar a comunicação sem fio. Um Slave que
possui o mesmo perfil do Master consegue estabelecer comunicação, caso esse permita.
Ecossistema Bluetooth

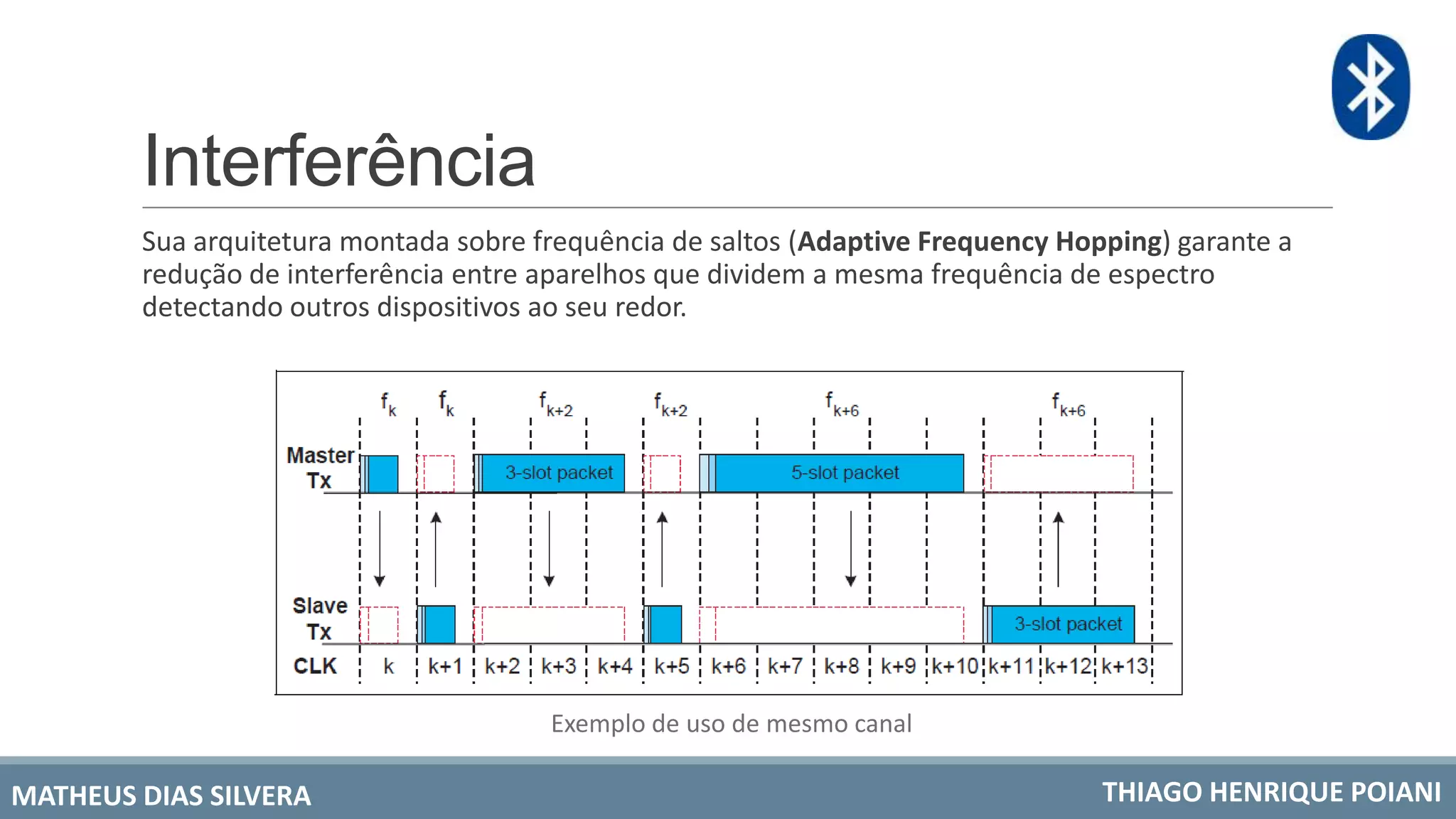

Interferência
Sua arquitetura montada sobre frequência de saltos (Adaptive Frequency Hopping) garante a
redução de interferência entre aparelhos que dividem a mesma frequência de espectro
detectando outros dispositivos ao seu redor.
Exemplo de uso de mesmo canal

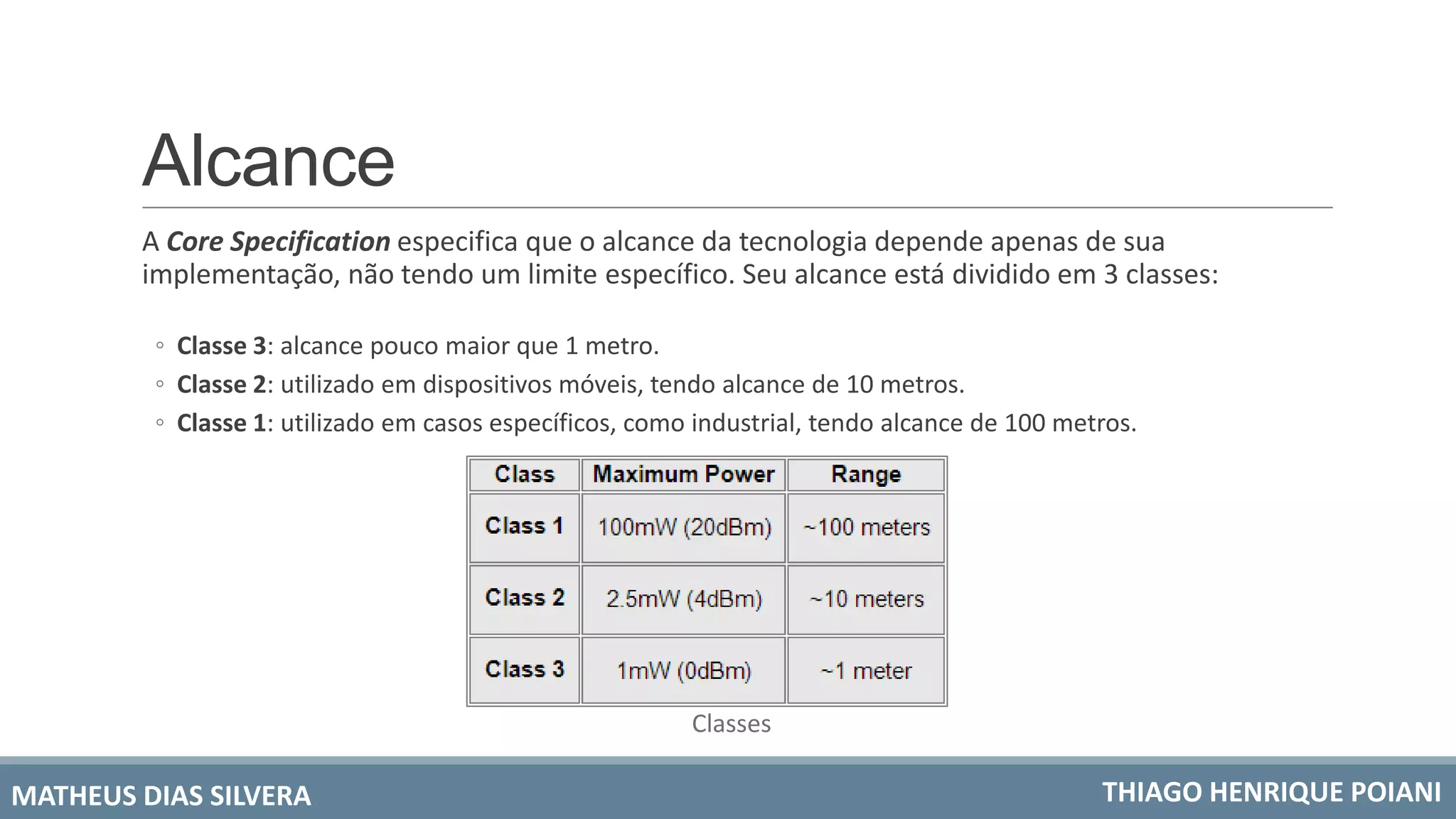

Alcance
A Core Specification especifica que o alcance da tecnologia depende apenas de sua
implementação, não tendo um limite específico. Seu alcance está dividido em 3 classes:
◦ Classe 3: alcance pouco maior que 1 metro.
◦ Classe 2: utilizado em dispositivos móveis, tendo alcance de 10 metros.
◦ Classe 1: utilizado em casos específicos, como industrial, tendo alcance de 100 metros.
Classes

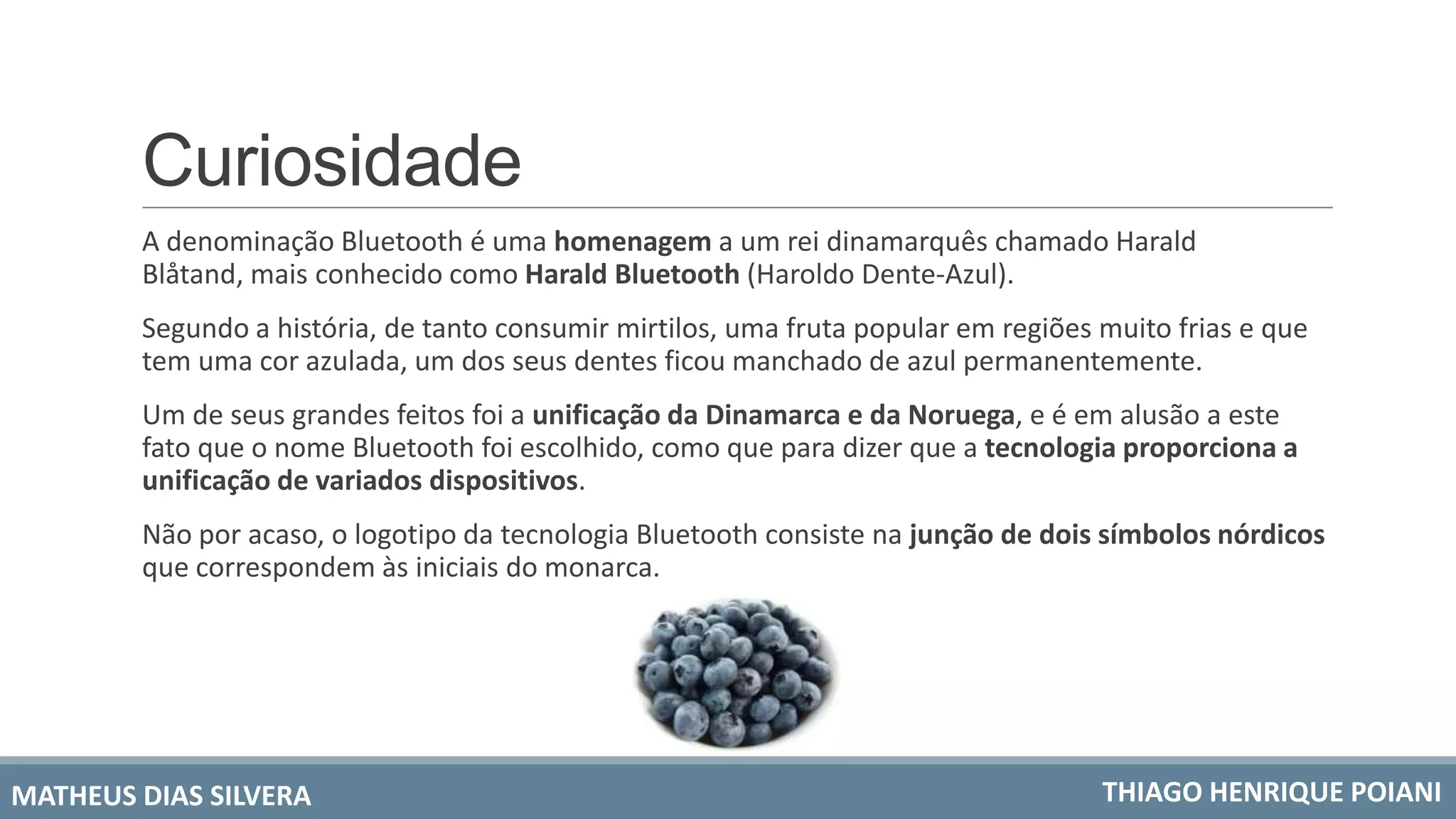

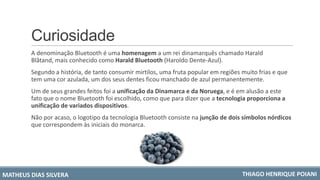

Curiosidade
A denominação Bluetooth é uma homenagem a um rei dinamarquês chamado Harald
Blåtand, mais conhecido como Harald Bluetooth (Haroldo Dente-Azul).
Segundo a história, de tanto consumir mirtilos, uma fruta popular em regiões muito frias e que
tem uma cor azulada, um dos seus dentes ficou manchado de azul permanentemente.
Um de seus grandes feitos foi a unificação da Dinamarca e da Noruega, e é em alusão a este
fato que o nome Bluetooth foi escolhido, como que para dizer que a tecnologia proporciona a
unificação de variados dispositivos.
Não por acaso, o logotipo da tecnologia Bluetooth consiste na junção de dois símbolos nórdicos
que correspondem às iniciais do monarca.

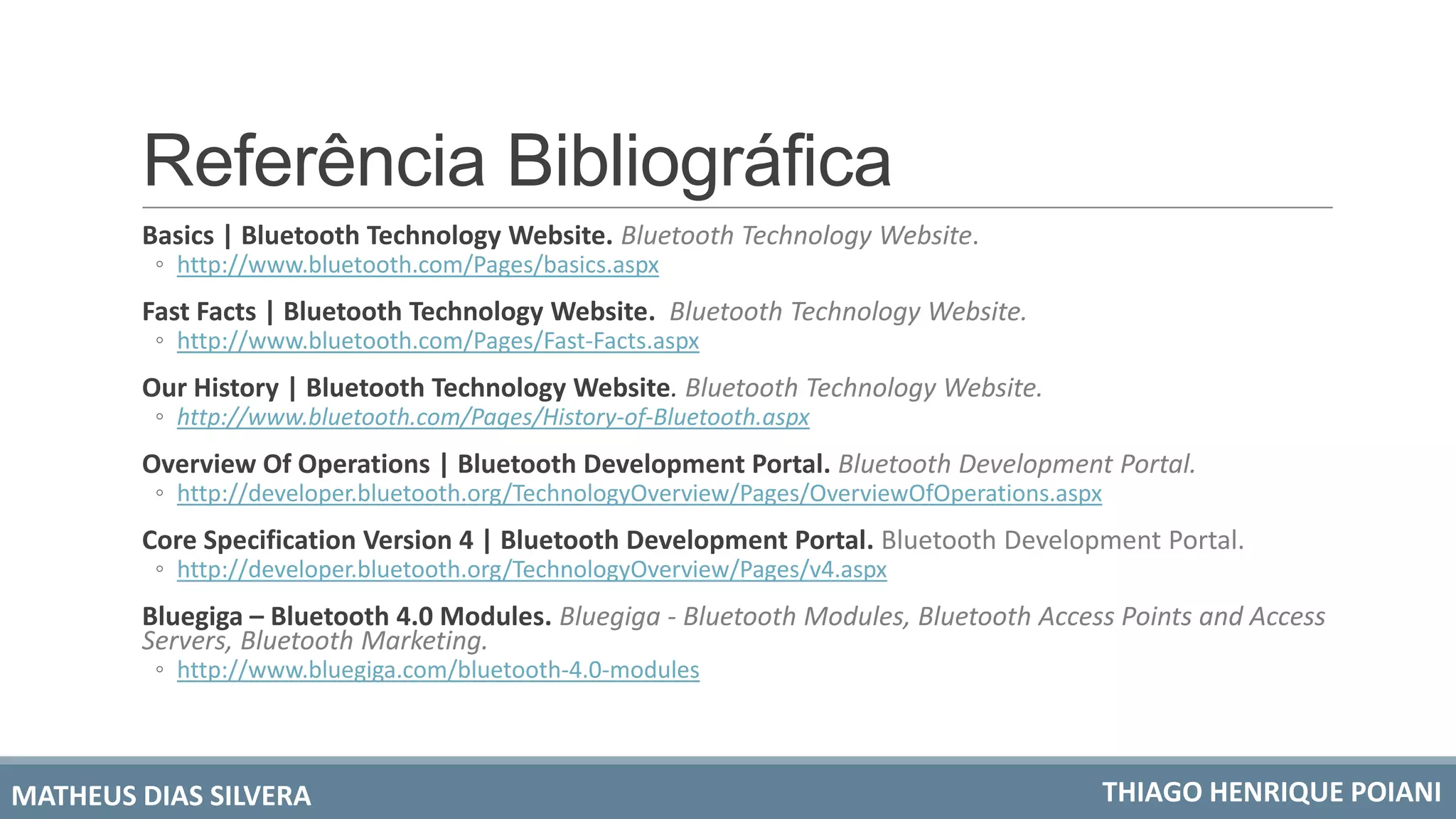

Referência Bibliográfica
Basics | Bluetooth Technology Website. Bluetooth Technology Website.
◦ http://www.bluetooth.com/Pages/basics.aspx
Fast Facts | Bluetooth Technology Website. Bluetooth Technology Website.
◦ http://www.bluetooth.com/Pages/Fast-Facts.aspx
Our History | Bluetooth Technology Website. Bluetooth Technology Website.
◦ http://www.bluetooth.com/Pages/History-of-Bluetooth.aspx
Overview Of Operations | Bluetooth Development Portal. Bluetooth Development Portal.
◦ http://developer.bluetooth.org/TechnologyOverview/Pages/OverviewOfOperations.aspx
Core Specification Version 4 | Bluetooth Development Portal. Bluetooth Development Portal.
◦ http://developer.bluetooth.org/TechnologyOverview/Pages/v4.aspx
Bluegiga – Bluetooth 4.0 Modules. Bluegiga - Bluetooth Modules, Bluetooth Access Points and Access
Servers, Bluetooth Marketing.
◦ http://www.bluegiga.com/bluetooth-4.0-modules

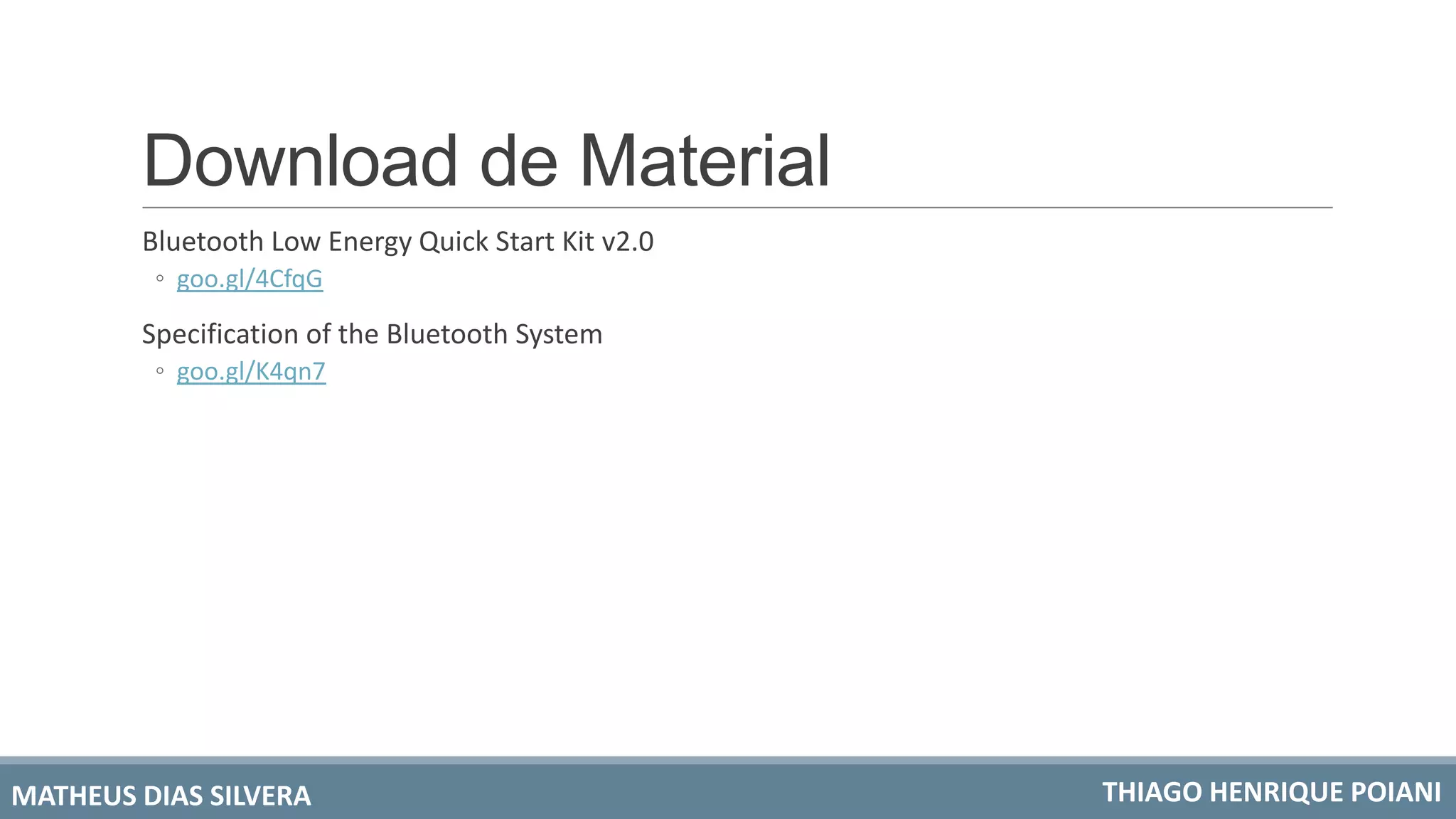

Download de Material
Bluetooth Low Energy Quick Start Kit v2.0
◦ goo.gl/4CfqG
Specification of the Bluetooth System
◦ goo.gl/K4qn7
