Android Core Aula 5 - RIL (Radio Interface Layer)

Android Core
Felipe Silveira
felipesilveira.com.br Aula 5

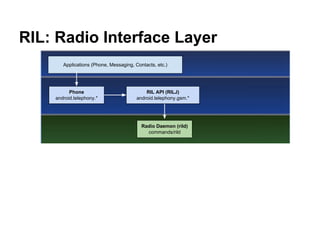

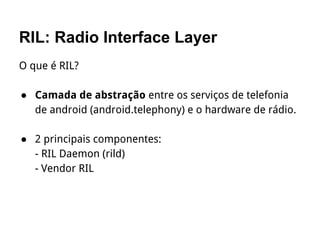

RIL: Radio Interface Layer
O que é RIL?
● Camada de abstração entre os serviços de telefonia
de android (android.telephony) e o hardware de rádio.
● 2 principais componentes:
- RIL Daemon (rild)
- Vendor RIL

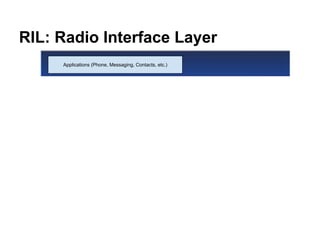

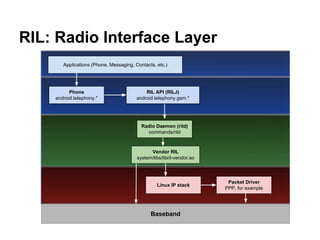

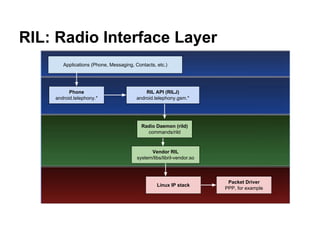

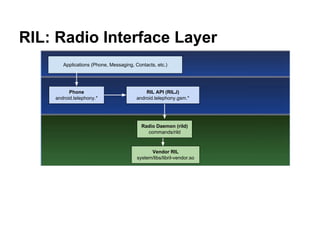

Applications (Phone, Messaging, Contacts, etc.)

Packet Driver
PPP, for example
Linux IP stack
Vendor RIL
system/libs/libril-vendor.so
Radio Daemon (rild)
commands/rild
Phone
android.telephony.*
RIL API (RILJ)
android.telephony.gsm.*

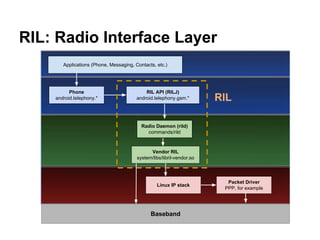

Baseband

Packet Driver
PPP, for example
Linux IP stack
Vendor RIL
system/libs/libril-vendor.so
Radio Daemon (rild)
commands/rild
Phone
android.telephony.*
RIL API (RILJ)
android.telephony.gsm.*
Baseband
RIL

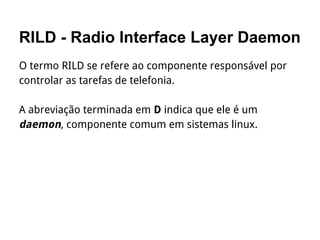

RILD - Radio Interface Layer Daemon
O termo RILD se refere ao componente responsável por
controlar as tarefas de telefonia.
A abreviação terminada em D indica que ele é um
daemon, componente comum em sistemas linux.

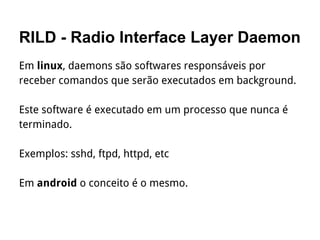

RILD - Radio Interface Layer Daemon
Em linux, daemons são softwares responsáveis por
receber comandos que serão executados em background.
Este software é executado em um processo que nunca é
terminado.
Exemplos: sshd, ftpd, httpd, etc
Em android o conceito é o mesmo.

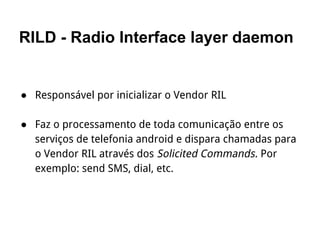

RILD - Radio Interface layer daemon
● Responsável por inicializar o Vendor RIL
● Faz o processamento de toda comunicação entre os
serviços de telefonia android e dispara chamadas para
o Vendor RIL através dos Solicited Commands. Por
exemplo: send SMS, dial, etc.

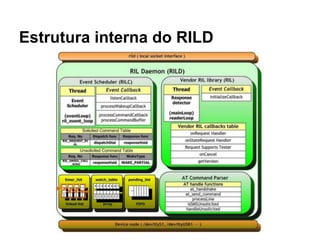

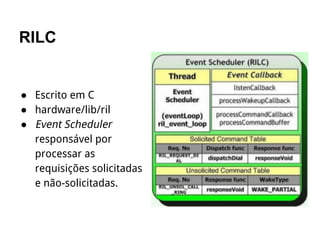

RILC
● Escrito em C
● hardware/lib/ril
● Event Scheduler
responsável por
processar as
requisições solicitadas
e não-solicitadas.

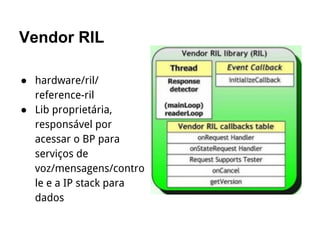

Vendor RIL
● hardware/ril/
reference-ril
● Lib proprietária,
responsável por
acessar o BP para
serviços de
voz/mensagens/contro
le e a IP stack para
dados

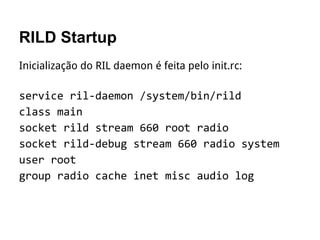

RILD Startup
Inicialização do RIL daemon é feita pelo init.rc:

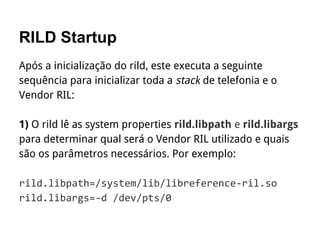

RILD Startup
Após a inicialização do rild, este executa a seguinte
sequência para inicializar toda a stack de telefonia e o
Vendor RIL:
1) O rild lê as system properties rild.libpath e rild.libargs
para determinar qual será o Vendor RIL utilizado e quais
são os parâmetros necessários. Por exemplo:

RILD Startup

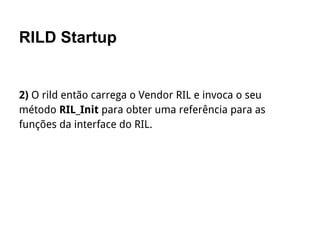

2) O rild então carrega o Vendor RIL e invoca o seu
método RIL_Init para obter uma referência para as
funções da interface do RIL.

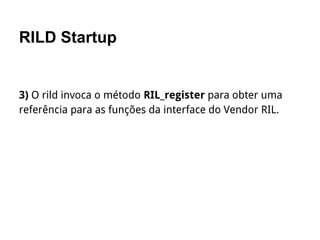

RILD Startup
3) O rild invoca o método RIL_register para obter uma
referência para as funções da interface do Vendor RIL.

Interações com o RIL
O RIL interage com os outros componentes de um
telefone android através de dois mecanismos:
● Comandos solicitados
Comandos originados da RIL lib (RILJ)
● Comandos não solicitados
Comandos originados da camada Baseband

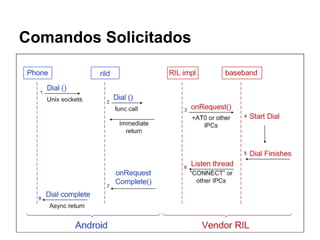

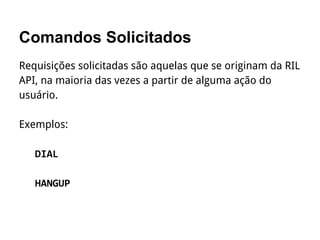

Comandos Solicitados
Requisições solicitadas são aquelas que se originam da RIL
API, na maioria das vezes a partir de alguma ação do
usuário.
Exemplos:

Interface de tratamento de requisições solicitadas:

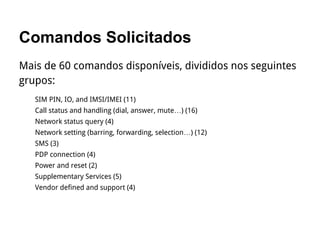

Mais de 60 comandos disponíveis, divididos nos seguintes
grupos:
SIM PIN, IO, and IMSI/IMEI (11)
Call status and handling (dial, answer, mute…) (16)
Network status query (4)
Network setting (barring, forwarding, selection…) (12)
SMS (3)
PDP connection (4)
Power and reset (2)
Supplementary Services (5)
Vendor defined and support (4)

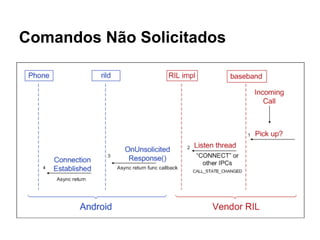

Comandos Não Solicitados
As requisições não solicitadas, por sua vez, são aquelas
que ocorrem a partir de um evento na camada de
Baseband.
Exemplos:

Interface de tratamento de requisições não solicitadas:

Mais de 10 comandos disponíveis, divididos nos seguintes
grupos:
Network status changed (4)
New SMS notify (3)
New USSD notify (2)
Signal strength or time changed (2)
