AÇOS CLASSIFICAÇÃO, SOLDABILIDADE E TRATAMENTO.ppt
- 2. Aços - Classificaçãoe Soldabilidade 1 - Tipo de aço Sistema de classificação SAE 10XX , 1 aço carbono comum 0 - Número de elementos de liga XX - Teor de carbono Exemplo: SAE 1030 Aço carbono comum Sem elemento de liga 0,30% de carbono Definição de Aço: “Liga binária Fe-C, com teor de Carbono variando de 0,03 a 2,0%”

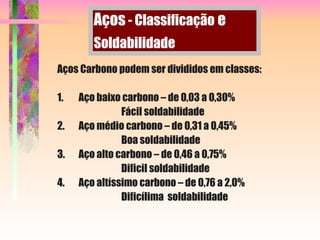

- 3. Aços Carbono podemser divididos em classes: 1. Aço baixo carbono – de 0,03 a 0,30% Fácil soldabilidade 2. Aço médio carbono – de 0,31 a 0,45% Boa soldabilidade 3. Aço alto carbono – de 0,46 a 0,75% Dificil soldabilidade 4. Aço altíssimo carbono – de 0,76 a 2,0% Dificílima soldabilidade Aços - Classificação e Soldabilidade

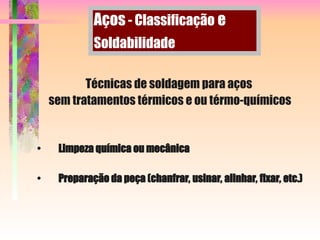

- 4. Técnicas de soldagempara aços sem tratamentos térmicos e ou térmo-químicos • Limpeza química ou mecânica • Preparação da peça (chanfrar, usinar, alinhar, fixar, etc.) Aços - Classificação e Soldabilidade

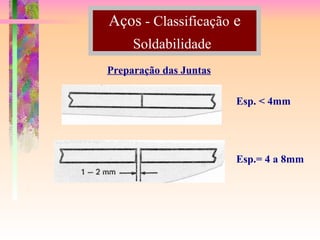

- 5. Aços - Classificaçãoe Soldabilidade Preparação das Juntas Esp. < 4mm Esp.= 4 a 8mm

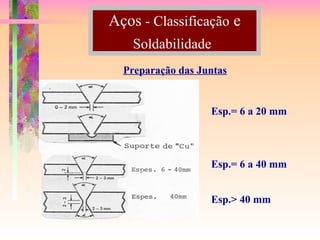

- 6. Aços - Classificaçãoe Soldabilidade Preparação das Juntas Esp.= 6 a 20 mm Esp.= 6 a 40 mm Esp.> 40 mm

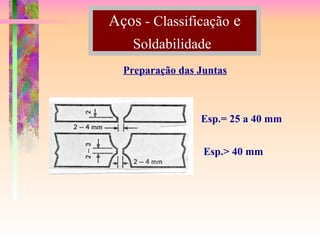

- 7. Aços - Classificaçãoe Soldabilidade Preparação das Juntas Esp.= 25 a 40 mm Esp.> 40 mm

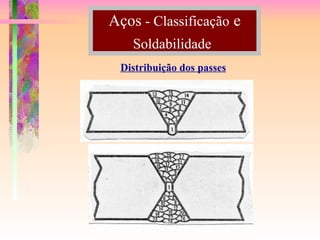

- 8. Aços - Classificaçãoe Soldabilidade Distribuição dos passes

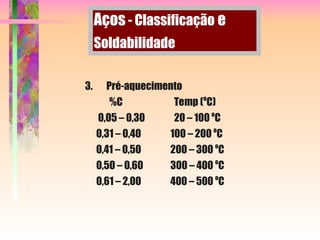

- 9. 3. Pré-aquecimento %C Temp(o C) 0,05 – 0,30 20 – 100 o C 0,31 – 0,40 100 – 200 o C 0,41 – 0,50 200 – 300 o C 0,50 – 0,60 300 – 400 o C 0,61 – 2,00 400 – 500 o C Aços - Classificação e Soldabilidade
- 10. 4. Seleção domaterial de adição (eletrodo revestido) Para aços de baixo e médio teor de carbono EC 4801 - AWS E 7018 - Maior resistência EC 4802 - AWS E 6013 - Para chapas finas, estruturas leves EC 4808 - AWS E 6010 - Passe de raiz em tubulações e peças sujas e ou contaminadas Aços - Classificação e Soldabilidade
- 11. Norma AWS A5.5 ExemploE 7018 E – Eletrodo 70 – Resistência à tração (70.000 PSI) 1 – Posição de soldagem: 1 - Todas as posições 2 - Plana e horizontal 3 - Plana 18 – Tipo de revestimento: 18 – Revestimento básico 13 – Revestimento rutílico 10 – Revestimento celulósico OBS: Pode ainda aparecer após este número uma letra e, ou um número, que indicará adição de elementos de liga. Aços - Classificação e Soldabilidade

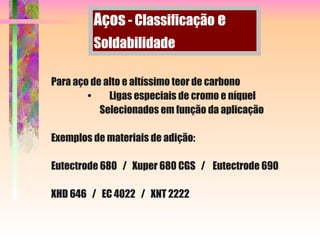

- 12. Para aço dealto e altíssimo teor de carbono • Ligas especiais de cromo e níquel Selecionados em função da aplicação Exemplos de materiais de adição: Eutectrode 680 / Xuper 680 CGS / Eutectrode 690 XHD 646 / EC 4022 / XNT 2222 Aços - Classificação e Soldabilidade

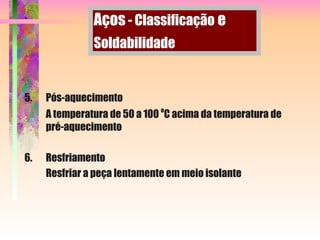

- 13. 5. Pós-aquecimento A temperaturade 50 a 100 o C acima da temperatura de pré-aquecimento 6. Resfriamento Resfriar a peça lentamente em meio isolante Aços - Classificação e Soldabilidade

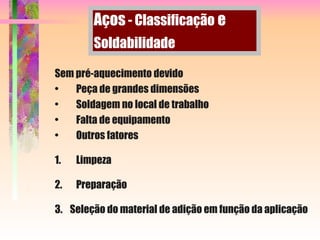

- 14. Sem pré-aquecimento devido •Peça de grandes dimensões • Soldagem no local de trabalho • Falta de equipamento • Outros fatores 1. Limpeza 2. Preparação 3. Seleção do material de adição em função da aplicação Aços - Classificação e Soldabilidade

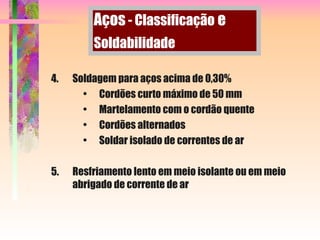

- 15. 4. Soldagem paraaços acima de 0,30% • Cordões curto máximo de 50 mm • Martelamento com o cordão quente • Cordões alternados • Soldar isolado de correntes de ar 5. Resfriamento lento em meio isolante ou em meio abrigado de corrente de ar Aços - Classificação e Soldabilidade

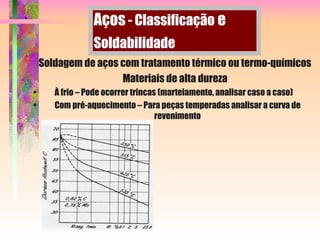

- 16. Soldagem de açoscom tratamento térmico ou termo-químicos Materiais de alta dureza • À frio – Pode ocorrer trincas (martelamento, analisar caso a caso) • Com pré-aquecimento – Para peças temperadas analisar a curva de revenimento Aços - Classificação e Soldabilidade
- 17. “São aços quecontém elementos de liga ou apresentam elementos residuais em teores acima dos que são considerados normais”. Aços - Classificação e Soldabilidade Aços ligados:
- 18.

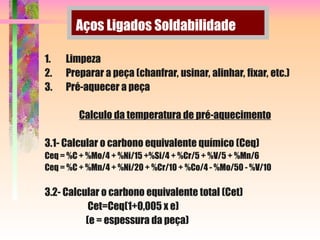

- 19. Aços Ligados Soldabilidade 1.Limpeza 2. Preparar a peça (chanfrar, usinar, alinhar, fixar, etc.) 3. Pré-aquecer a peça Calculo da temperatura de pré-aquecimento 3.1- Calcular o carbono equivalente químico (Ceq) Ceq = %C + %Mo/4 + %Ni/15 +%Si/4 + %Cr/5 + %V/5 + %Mn/6 Ceq = %C + %Mn/4 + %Ni/20 + %Cr/10 + %Co/4 - %Mo/50 - %V/10 3.2- Calcular o carbono equivalente total (Cet) Cet=Ceq(1+0,005 x e) (e = espessura da peça)

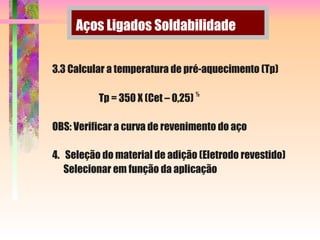

- 20. Aços Ligados Soldabilidade 3.3Calcular a temperatura de pré-aquecimento (Tp) Tp = 350 X (Cet – 0,25) ½ OBS: Verificar a curva de revenimento do aço 4. Seleção do material de adição (Eletrodo revestido) Selecionar em função da aplicação
- 21. 4.1 Para uniãoou reparo de trincas • Ligas especiais de cromo e níquel Selecionados em função da aplicação Exemplos de materiais de adição: Eutectrode 680 / Xuper 680 CGS / Eutectrode 690 XHD 646 / EC 4022 / XNT 2222 Aços Ligados Soldabilidade
- 22. 4.2 Para enchimentoou reconstrução • Utilizar eletrodo de aço ferramenta selecionados em função da aplicação Exemplos de materiais de adição: Tooltectic 6 HSS / ToolTectic 6 CHW / N 12 CGS / EC 4099 OBS: Verificar a necessidade da aplicação de almofada Utilizar ligas de cromo / níquel Aços Ligados Soldabilidade
- 23. 5. Pós-aquecimento A temperaturade 50 a 100 o C acima da temperatura de pré- aquecimento 6. Resfriamento Resfriar a peça lentamente em meio isolante Aços Ligados Soldabilidade
- 24. Sem pré-aquecimento devido: •Peça de grandes dimensões • Soldagem no local de trabalho • Falta de equipamento • Outros fatores 1. Limpeza 2. Preparação 3. Seleção do material de adição em função da aplicação Aços Ligados Soldabilidade

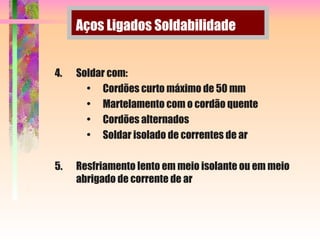

- 25. 4. Soldar com: •Cordões curto máximo de 50 mm • Martelamento com o cordão quente • Cordões alternados • Soldar isolado de correntes de ar 5. Resfriamento lento em meio isolante ou em meio abrigado de corrente de ar Aços Ligados Soldabilidade
- 26.
- 27.
