2020 03 fineaminPtB

H2o-facilities sa Brasil
Estamos presentes em todo o mundo em
muitas instalaçoes de nossos clientes
Nossa empresa possui mais de 25 anos
de experiência em tratamento de água
e um produto desenvolvido com base
em tecnologia para tratamento de
água, denominado FINEAMIN©.
FINEAMIN© é uma combinação
especial de poliaminas formuladas
para proteger as superfícies metálicas
contra corrosão e incrustações
H2o-Facilities Sa
Estamos sediados na Suíça e no Brasil
CC
C
C
C
C
C = CLientes

Estamos presentes em todo o mundo em
muitas instalaçoes de nossos clientes
Nossa empresa possui mais de 25 anos de
experiência em tratamento de água e um
produto desenvolvido com base em
tecnologia para tratamento de água,
denominado FINEAMIN©.
FINEAMIN© é uma combinação especial
de poliaminas formuladas para proteger
as superfícies metálicas contra corrosão e
incrustações
H2o-instalações Sa
info@h2o-f.ch for more info.
Estamos sediados na Suíça e no Brasil
CC
C
C
C
C
C = customers

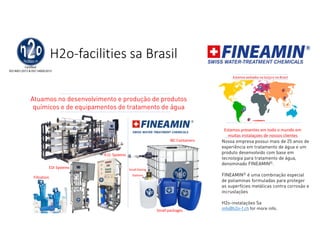

Atuamos no desenvolvimento e produção de produtos
químicos e de equipamentos de tratamento de água
R.O. Systems
Filtration
EDI Systems
IBC Containers
Small packages
Small Dosing
Stations

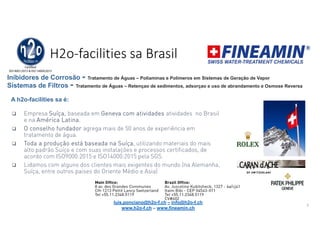

 Empresa Suíça, baseada em Geneva com atividades atividades no Brasil
e na América Latina.
 O conselho fundador agrega mais de 50 anos de experiência em
tratamento de água.
 Toda a produção está baseada na Suíça, utilizando materiais do mais
alto padrão Suíço e com suas instalações e processos certificados, de
acordo com ISO9000:2015 e ISO14000:2015 pela SGS.
 Lidamos com alguns dos clientes mais exigentes do mundo (na Alemanha,
Suíça, entre outros paises do Oriente Médio e Asia)
3
Inibidores de Corrosão - Tratamento de Águas – Poliaminas e Polímeros em Sistemas de Geração de Vapor
luis.ponciano@h2o-f.ch – info@h2o-f.ch
www.h2o-f.ch – www.fineamin.ch
A h2o-facilities sa é:
Sistemas de Filtros - Tratamento de Águas – Retençao de sedimentos, adsorçao e uso de abrandamento e Osmose Reversa

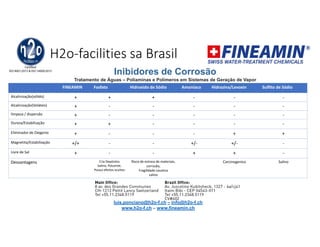

Inibidores de Corrosão
Tratamento de Águas – Poliaminas e Polímeros em Sistemas de Geração de Vapor
FINEAMIN Fosfato Hidroxido de Sódio Amoníaco Hidrazina/Levoxin Sulfito de Sódio
Alcalinização(sólido) + + + - - -
Alcalinização(Voláteis) + - - - - -
limpeza / dispersão + - - - - -
Dureza/Estabilização + + - - - -
Eliminador de Oxigenio + - - - + +
Magnetita/Estabilização +/+ - - +/- +/- -
Livre de Sal + - - + + -
Desvantagens Cria Depósitos
Salino, Poluente,
Possui efeitos ocultos
Risco de estress de materiais,
corrosão,
Fragilidade caustica
salino
Carcinogenico Salino

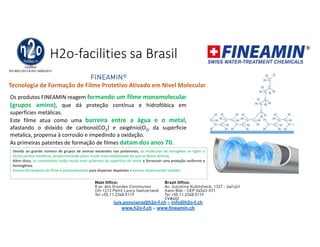

FINEAMIN©
Tecnologia de Formação de Filme Protetivo Ativado em Nível Molecular
Os produtos FINEAMIN reagem formando um filme monomolecular
(grupos amino), que dá proteção contínua e hidrofóbica em
superfícies metálicas.
Este filme atua como uma barreira entre a água e o metal,
afastando o dióxido de carbono(CO2) e oxigênio(O2) da superficie
metalica, propensa à corrosão e impedindo a oxidação.
As primeiras patentes de formação de filmes datam dos anos 70.
Devido ao grande número de grupos de aminas existentes nas poliaminas, as moléculas de nitrogênio se ligam a
vários pontos metálicos, proporcionando assim muito mais estabilidade do que as Mono Aminas.
Além disso, os carboidratos estão muito mais próximos da superfície do metal e fornecem uma proteção uniforme e
homogênea.
Aminas formadoras do filme + policarboxilatos para dispersar depósitos + aminas alcalinizantes voláteis.

6
• Nos EUA, o EPRI, o American Electric Power Institute, emite documentos relacionados as FFAs há muitos anos e realiza anualmente
conferências para usuários de industriais locais que utilizam aminas formadoras de filme para tratamento de água.
• https://www.epri.com/#/pages/product/000000003002011568/?lang=en-US
• Na Rússia, os FFAs são bem conhecidos, pois o Instituto de Engenharia de Energia de Moscou, Universidade Nacional de Pesquisa (MPEI NRU)
os utiliza há mais de 40 anos.
• https://www.witpress.com/Secure/elibrary/papers/SECM15/SECM15012FU1.pdf
• Na Europa, a VGB da Alemanha também fornece diretrizes sobre o uso de AGL, assim como o Instituto VTT da FINLÂNDIA.
• https://www.vtt.fi/inf/julkaisut/muut/2014/VTT-R-03234-14.pdf
• Em nível mundial, a IAPWS (associação internacional de propriedades de água e vapor) emitiu diretrizes sobre os AGLs em 2016 e organizou
conferências em 2017 e 2018 especificamente sobre o assunto.
• http://www.iapws.org/
• O setor de energia nuclear está começando a usar o FFA.
Inibidores de Corrosão
Aminas Formadoras de Filme Protetivo como uma alternativa

• Filme Fraco.
• Termicamente Instável.
• Baixo Potencial de Polimerização.
• Rupturas causando corrosão
localizada.
• Sem ligações tangenciais
Superfície de contato de transferência de calor
Como Somos Diferentes Com Nossa Tecnologia Formadora de Filme.
As monoaminas já são Obsoletas
Por não possuir proteção,
a água entra em contato
Com a superfície metalica

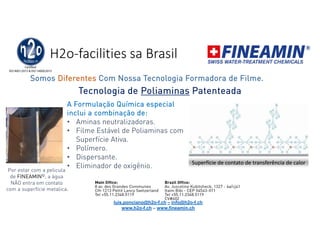

Tecnologia de Poliaminas Patenteada
A Formulação Química especial
inclui a combinação de:
• Aminas neutralizadoras.
• Filme Estável de Poliaminas com
Superfície Ativa.
• Polímero.
• Dispersante.
• Eliminador de oxigênio. Superfície de contato de transferência de calor
Somos Diferentes Com Nossa Tecnologia Formadora de Filme.
Por estar com a pelicula
de FINEAMIN©, a água
NÃO entra em contato
com a superfície metalica.

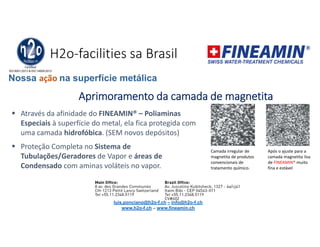

Aprimoramento da camada de magnetita
 Através da afinidade do FINEAMIN® – Poliaminas
Especiais à superfície do metal, ela fica protegida com
uma camada hidrofóbica. (SEM novos depósitos)
 Proteção Completa no Sistema de
Tubulações/Geradores de Vapor e áreas de
Condensado com aminas voláteis no vapor.
Camada irregular de
magnetita de produtos
convencionais de
tratamento químico.
Após o ajuste para a
camada magnetita lisa
de FINEAMIN® muito
fina e estável
Nossa ação na superfície metálica

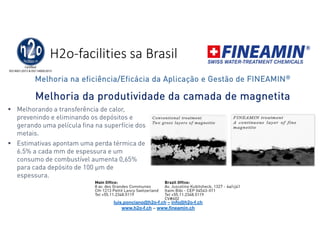

Melhoria da produtividade da camada de magnetita
 Melhorando a transferência de calor,
prevenindo e eliminando os depósitos e
gerando uma película fina na superfície dos
metais.
 Estimativas apontam uma perda térmica de
6.5% a cada mm de espessura e um
consumo de combustível aumenta 0,65%
para cada depósito de 100 μm de
espessura.
Melhoria na eficiência/Eficácia da Aplicação e Gestão de FINEAMIN®

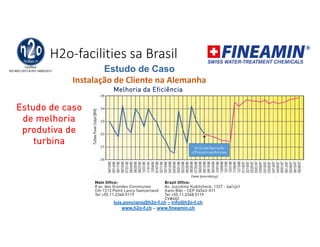

Estudo de Caso
Instalação de Cliente na Alemanha
Melhoria da Eficiência
Estudo de caso
de melhoria
produtiva de
turbina
Inicio da Operação
c/Poliaminas/Aminas

Demonstração da Economia
A melhoria da produção da turbina alcançada após 9 meses foi (22,7 MW à
25 MW), um aumento de aproximadamente 12%
(Sem qualquer lavagem da turbina).
Estudo de caso referente a melhoria na saída da Turbina
Economias não negligenciáveis.
Estudo de Caso
Instalação de Cliente na Alemanha

=
Mais Economia!

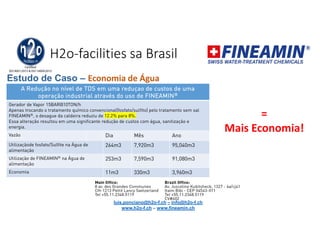

Estudo de Caso – Economia de Água
A Redução no nível de TDS em uma reduçao de custos de uma
operação industrial através do uso de FINEAMIN®
Gerador de Vapor 15BAR@10TON/h
Apenas trocando o tratamento químico convencional(fosfato/sulfito) pelo tratamento sem sal
FINEAMIN®, o desague da caldeira reduziu de 12.2% para 8%.
Essa alteração resultou em uma significante redução de custos com água, sanitização e
energia.
Vazão Dia Mês Ano
Utilizaçãode fosfato/Sulfite na Água de
alimentação
264m3 7,920m3 95,040m3
Utilização de FINEAMIN® na Água de
alimentação
253m3 7,590m3 91,080m3
Economia 11m3 330m3 3,960m3

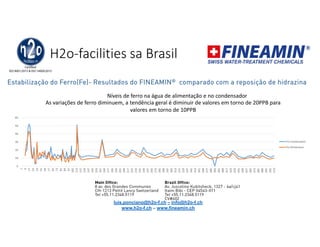

Níveis de ferro na água de alimentação e no condensador
0
10
20
30
40
50
60
1
9
17
25
33
41
49
57
65
73
81
89
97
105
113
121
129
137
145
153
161
169
177
185
193
201
209
217
225
233
241
249
257
265
273
281
289
297
305
313
321
329
337
345
353
361
369
377
385
393
401
409
417
425
433
441
449
457
465
473
481
489
497
505
513
Fe Condensator
Fe Alimentare
As variações de ferro diminuem, a tendência geral é diminuir de valores em torno de 20PPB para
valores em torno de 10PPB
Estabilização do Ferro(Fe)- Resultados do FINEAMIN® comparado com a reposição de hidrazina

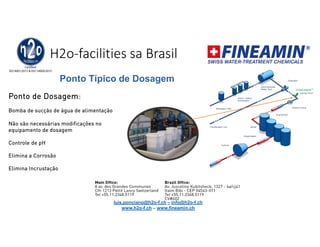

Ponto de Dosagem:
Bomba de sucção de água de alimentação
Não são necessárias modificações no
equipamento de dosagem
Controle de pH
Elimina a Corrosão
Elimina Incrustação
Ponto Típico de Dosagem

De 09
Pontos
de Injeção
reduzidos
a 03

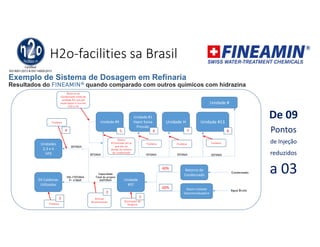

Exemplo de Sistema de Dosagem em Refinaria
Resultados do FINEAMIN® quando comparado com outros químicos com hidrazina
Unidade #
Unidade #13Unidade H
Unidade #1
Vapor baixa
Pressão
Unidade #9
Unidade
#37
Retorno do
Condensado
5 6 7 8
Amina
P/controlar pH já
que ele cai
devido ao retorno
de condensado
Fosfatos Fosfatos Fosfatos
50TON/h 10TON/h 10TON/h 20TON/h
Condensado
Agua Bruta
Capacidade
Total do projeto
360TON/h
60%
40%
03 Caldeiras
Utilizadas
150-170TON/h
P~ 41BAR
Unidades
2,3 e 4
HPS
4
Fosfatos
20TON/h
Retorno de
Condensado vindo da
unidade H2 com pH
muito baixo e rico em
CO2 e CO
Fosfatos
3 Aminas
Alcalinizantes
2
Eliminador de
Oxigenio
1
Desmi Unidade
Desmineralizadora

Unidade #11
LPS/MPS
Unidade #13
MPS
Unidade H
Unidade #1
Vapor baixa
Pressão
Unidade #9
Unidade
#37
Retorno do
Condensado
3
FINEAMIN SCAV
(DEPOIS DO
DESAERADOR)
50TON/h 10TON/h 10TON/h 20TON/h
Condensado
Agua Bruta
Capacidade
Total do projeto
360TON/h
60%
40%
03 Caldeiras
Utilizadas
150-170TON/h
P~ 41BAR
Unidades
2,3 e 4
HPS
20TON/h
FINEAMIN 06 SCAV
(DEPOIS DO
DESAERADOR)
2
FINEAMIN SCAV 35
(NO DESAERADOR)
1
Desmi Unidade
Desmineralizadora

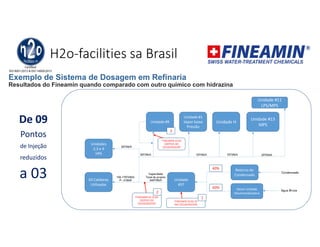

Exemplo de Sistema de Dosagem em Refinaria
Resultados do Fineamin quando comparado com outro químico com hidrazina
De 09
Pontos
de Injeção
reduzidos
a 03

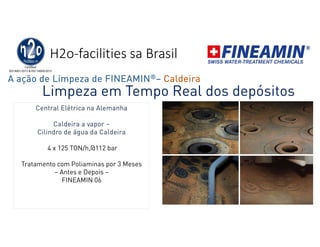

Limpeza em Tempo Real dos depósitos
Central Elétrica na Alemanha
Caldeira a vapor –
Cilindro de água da Caldeira
4 x 125 TON/h,@112 bar
Tratamento com Poliaminas por 3 Meses
– Antes e Depois –
FINEAMIN 06
A ação de Limpeza de FINEAMIN®– Caldeira

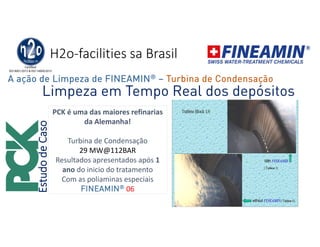

PCK é uma das maiores refinarias
da Alemanha!
Turbina de Condensação
29 MW@112BAR
Resultados apresentados após 1
ano do inicio do tratamento
Com as poliaminas especiais
FINEAMIN® 06
EstudodeCaso
Limpeza em Tempo Real dos depósitos
A ação de Limpeza de FINEAMIN® – Turbina de Condensação

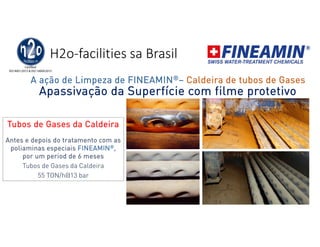

Apassivação da Superfície com filme protetivo
FINEAMIN
Tubos de Gases da Caldeira
Antes e depois do tratamento com as
poliaminas especiais FINEAMIN®,
por um period de 6 meses
Tubos de Gases da Caldeira
55 TON/h@13 bar
A ação de Limpeza de FINEAMIN®– Caldeira de tubos de Gases

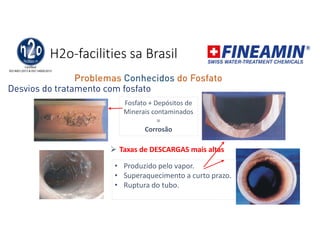

Desvios do tratamento com fosfato
Fosfato + Depósitos de
Minerais contaminados
=
Corrosão
• Produzido pelo vapor.
• Superaquecimento a curto prazo.
• Ruptura do tubo.
 Taxas de DESCARGAS mais altas
Problemas Conhecidos do Fosfato

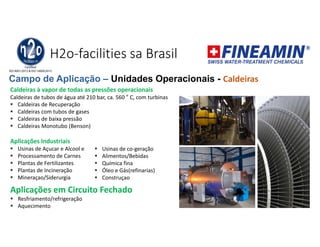

Caldeiras à vapor de todas as pressões operacionais
Caldeiras de tubos de água até 210 bar, ca. 560 ° C, com turbinas
 Caldeiras de Recuperação
 Caldeiras com tubos de gases
 Caldeiras de baixa pressão
 Caldeiras Monotubo (Benson)
Aplicações Industriais
 Usinas de Açucar e Alcool e
 Processamento de Carnes
 Plantas de Fertilizantes
 Plantas de Incineração
 Mineraçao/Siderurgia
Aplicações em Circuito Fechado
 Resfriamento/refrigeração
 Aquecimento
Campo de Aplicação – Unidades Operacionais - Caldeiras
 Usinas de co-geração
 Alimentos/Bebidas
 Química fina
 Óleo e Gás(refinarias)
 Construçao

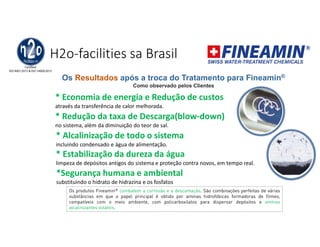

* Economia de energia e Redução de custos
através da transferência de calor melhorada.
* Redução da taxa de Descarga(blow-down)
no sistema, além da diminuição do teor de sal.
* Alcalinização de todo o sistema
incluindo condensado e água de alimentação.
* Estabilização da dureza da água
limpeza de depósitos antigos do sistema e proteção contra novos, em tempo real.
*Segurança humana e ambiental
substituindo o hidrato de hidrazina e os fosfatos
Os Resultados após a troca do Tratamento para Fineamin®
Como observado pelos Clientes
Os produtos Fineamin® combatem a corrosão e a descamação. São combinações perfeitas de várias
substâncias em que o papel principal é obtido por aminas hidrofóbicas formadoras de filmes,
compatíveis com o meio ambiente, com policarboxilatos para dispersar depósitos e aminas
alcalinizantes voláteis.

Vertesi Erömü, Hungary
4 boilers x 230 t/h
136 bar, 540 °C
HKW München, Germany
2x 125MW, 210 bar C.E. Rovinari, Romania
1 boiler x 1020 t/h, 220
bar, 540°CAl Tawilah, Abu Dhabi, UAE
10 boilers x 500 t/h each
100 bar, 540°C
Referências Selecionadas – Plantas de Energia

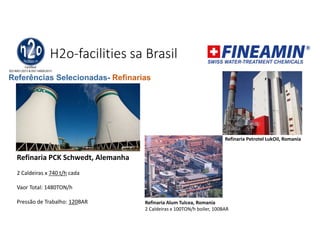

Refinaria Petrotel LukOil, Romania
Refinaria PCK Schwedt, Alemanha
2 Caldeiras x 740 t/h cada
Vaor Total: 1480TON/h
Pressão de Trabalho: 120BAR Refinaria Alum Tulcea, Romania
2 Caldeiras x 100TON/h boiler, 100BAR
Referências Selecionadas- Refinarias

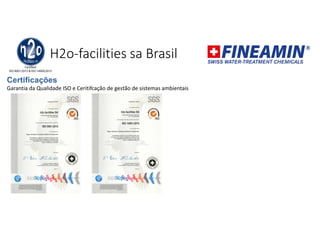

Certificações
Garantia da Qualidade ISO e Ceritifcação de gestão de sistemas ambientais

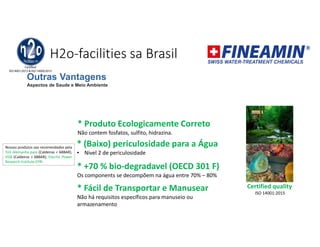

* Produto Ecologicamente Correto
Não contem fosfatos, sulfito, hidrazina.
* (Baixo) periculosidade para a Água
• Nivel 2 de periculosidade
* +70 % bio-degradavel (OECD 301 F)
Os components se decompõem na água entre 70% – 80%
Certified quality
ISO 14001:2015
Nossos produtos sao recomendados pela
TüV Alemanha para (Caldeiras < 68BAR),
VGB (Caldeiras > 68BAR), Elecrtic Power
Research Institute EPRI
* Fácil de Transportar e Manusear
Não há requisitos específicos para manuseio ou
armazenamento
Outras Vantagens
Aspectos de Saude e Meio Ambiente

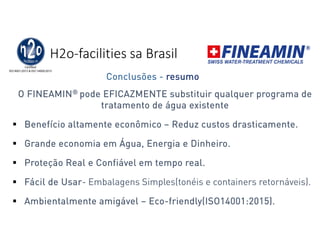

O FINEAMIN® pode EFICAZMENTE substituir qualquer programa de
tratamento de água existente
 Benefício altamente econômico – Reduz custos drasticamente.
 Grande economia em Água, Energia e Dinheiro.
 Proteção Real e Confiável em tempo real.
 Fácil de Usar- Embalagens Simples(tonéis e containers retornáveis).
 Ambientalmente amigável – Eco-friendly(ISO14001:2015).
Conclusões - resumo

Obrigado,
CONTACT
E-mail: info@h2o-f.ch, Website: http://www.fineamin.ch e www.h2o-f.ch
FINEAMIN SWISS CHEMICAL PRODUCTS
www.fineamin.ch

2020 03 fineaminPtB

Mais conteúdo relacionado

Último

Destaque

2020 03 fineaminPtB
