1. Radiação solar na produção de energia eléctrica

2. A energia proveniente do sol (energia solar) pode ser aproveitada e transformada noutras formas de energia.Para tal acontecer são necessários certos equipamentos, tais como: Colectores solares térmicos;

3. Painéis fotovoltaicos.Estes dois equipamentos, apesar de muitas vezes se confundirem, e serem designados por painéis solares, são bastante diferentes.

4. Os colectores solares térmicos

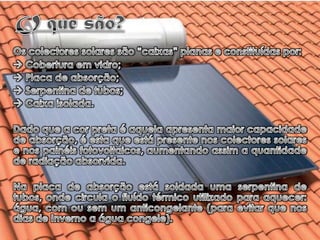

5. O que são?Os colectores solares são “caixas” planas e constituídas por: Cobertura em vidro;

6. Placa de absorção;

7. Serpentina de tubos;

8. Caixa isolada.Dado que a cor preta é aquela apresenta maior capacidade de absorção, é esta que está presente nos colectores solares e nos painéis fotovoltaicos, aumentando assim a quantidade de radiação absorvida.Na placa de absorção está soldada uma serpentina de tubos, onde circula o fluído térmico utilizado para aquecer: água, com ou sem um anticongelante (para evitar que nos dias de Inverno a água congele).

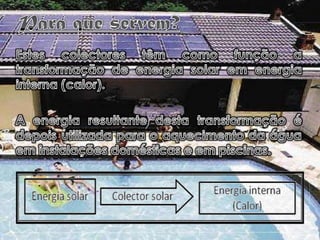

9. Para que servem?Estes colectores têm como função a transformação de energia solar em energia interna (calor).A energia resultante desta transformação é depois utilizada para o aquecimento da água em instalações domésticas e em piscinas.

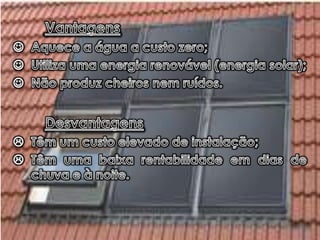

10. VantagensAquece a água a custo zero;

11. Utiliza uma energia renovável (energia solar);

12. Não produz cheiros nem ruídos.DesvantagensTêm um custo elevado de instalação;

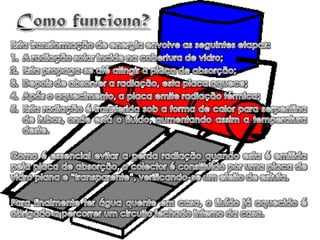

13. Têm uma baixa rentabilidade em dias de chuva e à noite.Como funciona?Esta transformação de energia envolve as seguintes etapas:A radiação solar incide na cobertura de vidro; Esta propaga-se até atingir a placa de absorção;Depois de absorver a radiação, esta placa aquece;Após o aquecimento, a placa emite radiação térmica; Esta radiação é transferida sob a forma de calor para serpentina de tubos, onde está o fluído, aumentando assim a temperatura deste.Como é essencial evitar a perda radiação quando esta é emitida pela placa de absorção, o colector é constituído por uma placa de vidro plana e “transparente”, verificando-se um efeito de estufa.Para finalmente ter água quente em casa, o fluído já aquecido é obrigado a percorrer um circuito fechado interno da casa.

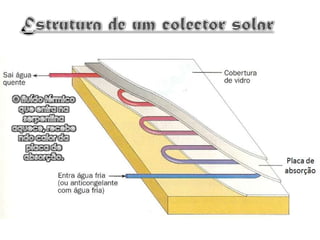

14. Estrutura de um colector solarO fluído térmico que entra na serpentina aquece, recebendo calor da placa de absorção.

15. Exemplo prático do funcionamento do colector solar

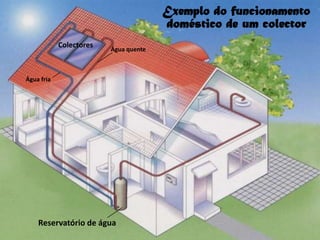

16. Exemplo do funcionamento doméstico de um colectorColectoresÁgua quenteÁgua friaReservatório de água

17. Exemplos da utilização dos colectores solaresColector solar utilizado no aquecimento de água e do ambiente da casa.Podem ser usados também para o aquecimento de água da pisicna.

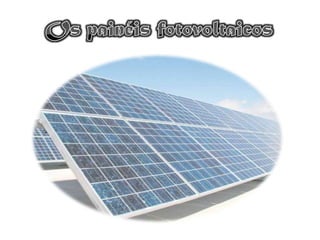

18. Os painéis fotovoltaicos

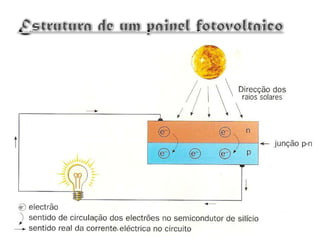

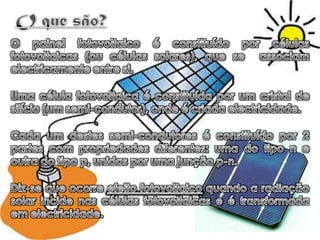

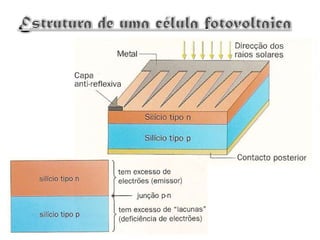

19. O que são?O painel fotovoltaico é constituído por células fotovoltaicas (ou células solares), que se associam electricamente entre si. Uma célula fotovoltaica é constituída por um cristal de silício (um semi-condutor), onde é criada electricidade.Cada um destes semi-condutores é constituído por 2 partes com propriedades diferentes: uma do tipo n e outra do tipo p, unidas por uma junção p-n.Diz-se que ocorre efeito fotovoltaico quando a radiação solar incide nas células fotovoltaicas e é transformada em electricidade.

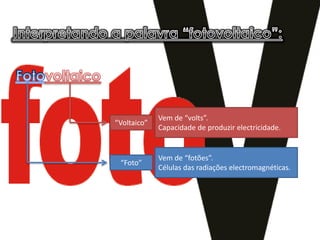

20. Interpretando a palavra “fotovoltaico”:FotovoltaicoVem de “volts”.Capacidade de produzir electricidade.“Voltaico”Vem de “fotões”.Células das radiações electromagnéticas.“Foto”

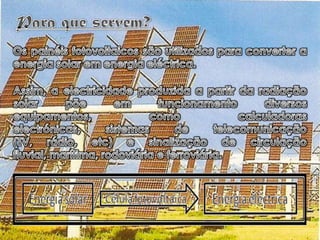

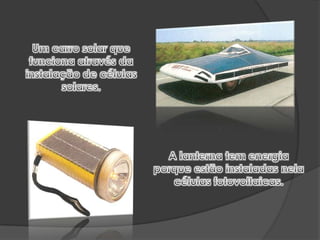

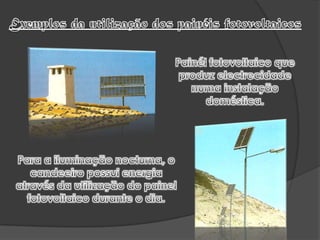

21. Para que servem?Os painéis fotovoltaicos são utilizados para converter a energia solar em energia eléctrica.Assim, a electricidade produzida a partir da radiação solar põe em funcionamento diversos equipamentos, como calculadoras electrónicas, sistemas de telecomunicação (TV, rádio, etc) e sinalização de circulação fluvial, marítima, rodoviária e ferroviária.

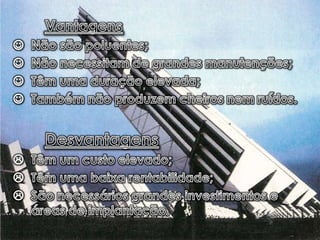

22. VantagensNão são poluentes;

23. Não necessitam de grandes manutenções;

24. Têm uma duração elevada;
