1. PREPARAÇÃO DO AR
1
PNEUMATICA BASICA
PREPARAÇÃO DO AR

2. PREPARAÇÃO DO AR
2

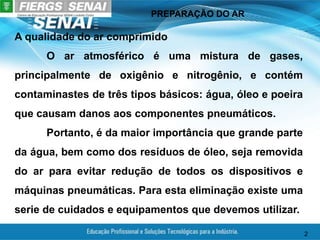

A qualidade do ar comprimido
O ar atmosférico é uma mistura de gases,
principalmente de oxigênio e nitrogênio, e contém
contaminastes de três tipos básicos: água, óleo e poeira
que causam danos aos componentes pneumáticos.
Portanto, é da maior importância que grande parte
da água, bem como dos resíduos de óleo, seja removida
do ar para evitar redução de todos os dispositivos e
máquinas pneumáticas. Para esta eliminação existe uma
serie de cuidados e equipamentos que devemos utilizar.

3. PREPARAÇÃO DO AR
3

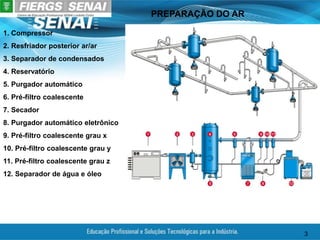

1. Compressor
2. Resfriador posterior ar/ar
3. Separador de condensados
4. Reservatório
5. Purgador automático
6. Pré-filtro coalescente
7. Secador
8. Purgador automático eletrônico
9. Pré-filtro coalescente grau x
10. Pré-filtro coalescente grau y
11. Pré-filtro coalescente grau z
12. Separador de água e óleo

4. PREPARAÇÃO DO AR
4

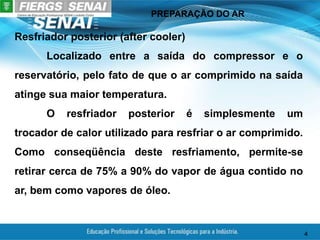

Resfriador posterior (after cooler)
Localizado entre a saída do compressor e o
reservatório, pelo fato de que o ar comprimido na saída
atinge sua maior temperatura.
O resfriador posterior é simplesmente um
trocador de calor utilizado para resfriar o ar comprimido.
Como conseqüência deste resfriamento, permite-se
retirar cerca de 75% a 90% do vapor de água contido no
ar, bem como vapores de óleo.

5. PREPARAÇÃO DO AR
5
Resfriador posterior (after cooler)

6. PREPARAÇÃO DO AR
6

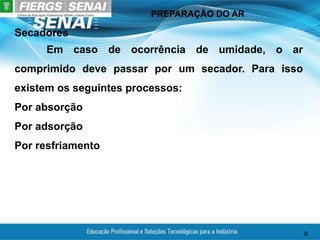

Secadores
Em caso de ocorrência de umidade, o ar
comprimido deve passar por um secador. Para isso
existem os seguintes processos:
Por absorção
Por adsorção
Por resfriamento

7. PREPARAÇÃO DO AR
7
Por absorção
Processo de absorção está baseado em um
processo puramente químico.
O ar passa por um elemento secador, a água
combina-se quimicamente e dilui.
O secador separa, ao mesmo tempo, o vapor e as
partículas de óleo.
Com a conseqüente diluição das substâncias, é
necessária uma reposição regular, caso contrário o
processo torna-se deficiente.

8. PREPARAÇÃO DO AR
8
Por absorção

9. PREPARAÇÃO DO AR
9

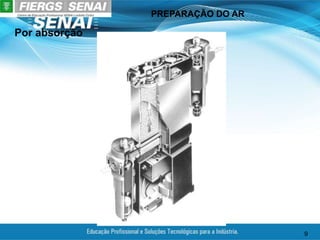

Por absorção

10. PREPARAÇÃO DO AR
10

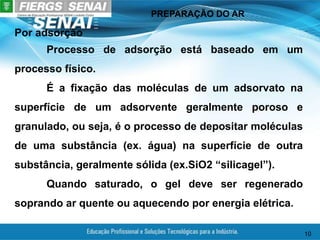

Por adsorção
Processo de adsorção está baseado em um
processo físico.
É a fixação das moléculas de um adsorvato na
superfície de um adsorvente geralmente poroso e
granulado, ou seja, é o processo de depositar moléculas
de uma substância (ex. água) na superfície de outra
substância, geralmente sólida (ex.SiO2 “silicagel”).
Quando saturado, o gel deve ser regenerado
soprando ar quente ou aquecendo por energia elétrica.

11. PREPARAÇÃO DO AR
11

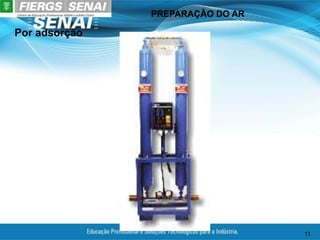

Por adsorção

12. PREPARAÇÃO DO AR
12

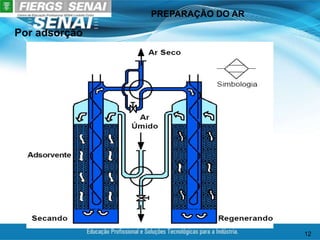

Por adsorção

13. PREPARAÇÃO DO AR
13

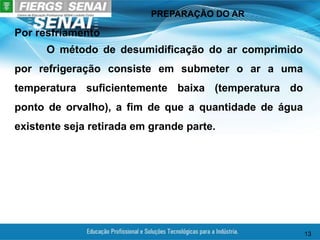

Por resfriamento
O método de desumidificação do ar comprimido
por refrigeração consiste em submeter o ar a uma
temperatura suficientemente baixa (temperatura do
ponto de orvalho), a fim de que a quantidade de água
existente seja retirada em grande parte.

14. PREPARAÇÃO DO AR
14

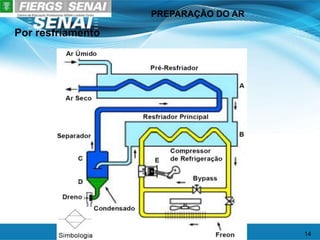

Por resfriamento

15. PREPARAÇÃO DO AR
15
Reservatório de ar comprimido
Em geral o reservatório possui as seguintes
funções:
- Armazenar o ar comprimido;
- Resfria o ar auxiliando a eliminação do condensado;
- Compensa as flutuações de pressão;
- Estabiliza o fluxo de ar;
- Controla as marchas dos compressores.

16. PREPARAÇÃO DO AR
16

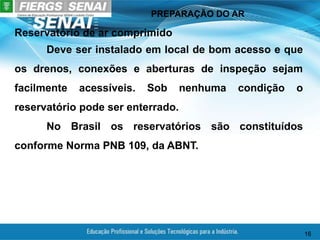

Reservatório de ar comprimido
Deve ser instalado em local de bom acesso e que
os drenos, conexões e aberturas de inspeção sejam
facilmente acessíveis. Sob nenhuma condição o
reservatório pode ser enterrado.
No Brasil os reservatórios são constituídos
conforme Norma PNB 109, da ABNT.

17. PREPARAÇÃO DO AR
17

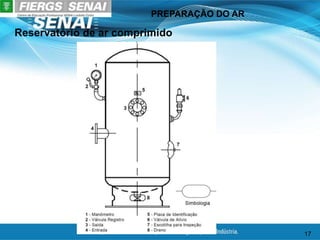

Reservatório de ar comprimido

18. PREPARAÇÃO DO AR
18

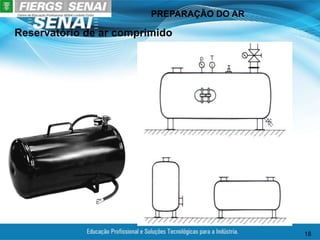

Reservatório de ar comprimido
