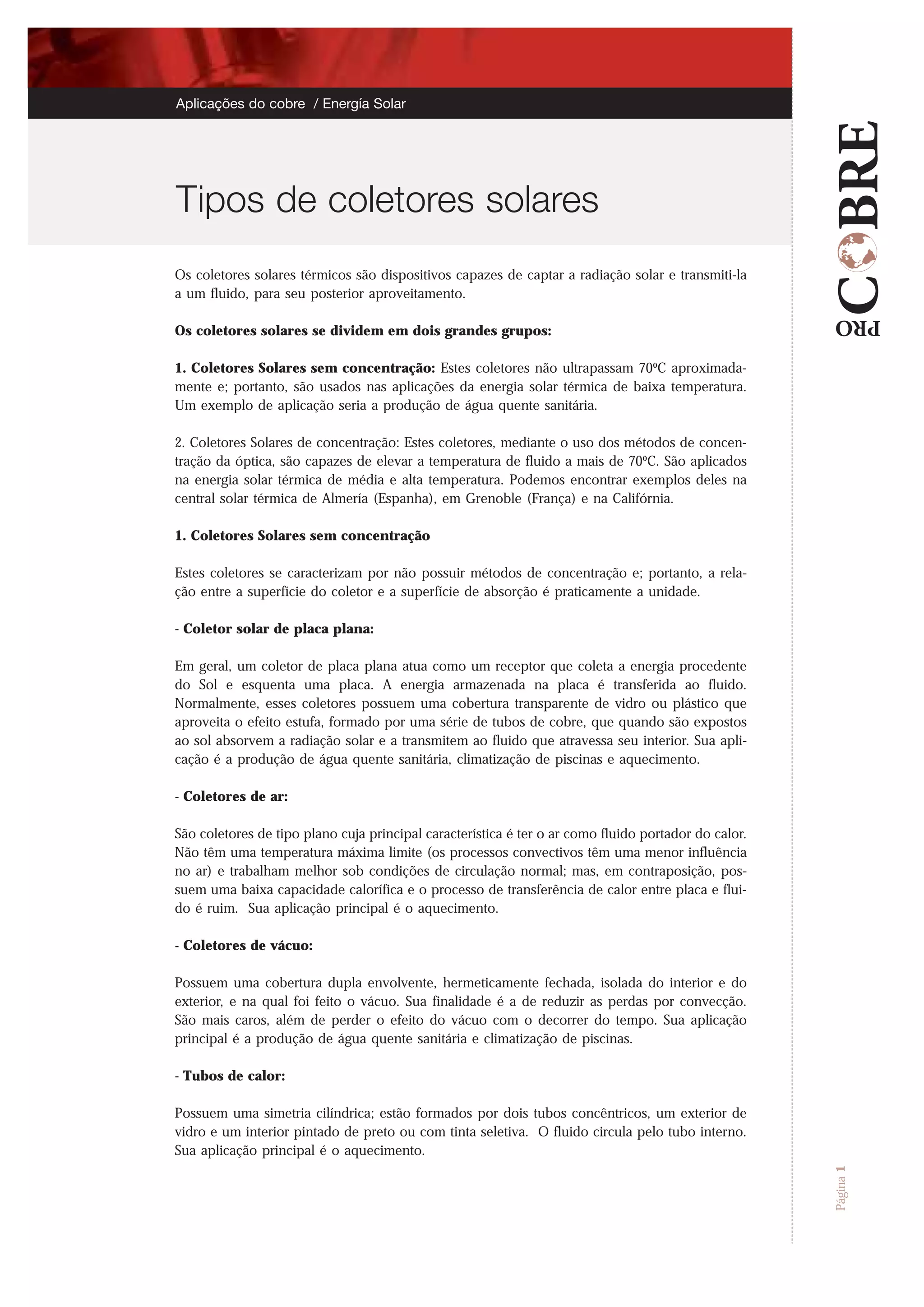

1. Os coletores solares térmicos são dispositivos capazes de captar a radiação solar e transmiti-la
a um fluido, para seu posterior aproveitamento.
Os coletores solares se dividem em dois grandes grupos:
1. Coletores Solares sem concentração: Estes coletores não ultrapassam 70ºC aproximada-
mente e; portanto, são usados nas aplicações da energia solar térmica de baixa temperatura.
Um exemplo de aplicação seria a produção de água quente sanitária.
2. Coletores Solares de concentração: Estes coletores, mediante o uso dos métodos de concen-
tração da óptica, são capazes de elevar a temperatura de fluido a mais de 70ºC. São aplicados
na energia solar térmica de média e alta temperatura. Podemos encontrar exemplos deles na
central solar térmica de Almería (Espanha), em Grenoble (França) e na Califórnia.
1. Coletores Solares sem concentração
Estes coletores se caracterizam por não possuir métodos de concentração e; portanto, a rela-
ção entre a superfície do coletor e a superfície de absorção é praticamente a unidade.
- Coletor solar de placa plana:
Em geral, um coletor de placa plana atua como um receptor que coleta a energia procedente
do Sol e esquenta uma placa. A energia armazenada na placa é transferida ao fluido.
Normalmente, esses coletores possuem uma cobertura transparente de vidro ou plástico que
aproveita o efeito estufa, formado por uma série de tubos de cobre, que quando são expostos
ao sol absorvem a radiação solar e a transmitem ao fluido que atravessa seu interior. Sua apli-
cação é a produção de água quente sanitária, climatização de piscinas e aquecimento.
- Coletores de ar:
São coletores de tipo plano cuja principal característica é ter o ar como fluido portador do calor.
Não têm uma temperatura máxima limite (os processos convectivos têm uma menor influência
no ar) e trabalham melhor sob condições de circulação normal; mas, em contraposição, pos-
suem uma baixa capacidade calorífica e o processo de transferência de calor entre placa e flui-
do é ruim. Sua aplicação principal é o aquecimento.
- Coletores de vácuo:
Possuem uma cobertura dupla envolvente, hermeticamente fechada, isolada do interior e do
exterior, e na qual foi feito o vácuo. Sua finalidade é a de reduzir as perdas por convecção.
São mais caros, além de perder o efeito do vácuo com o decorrer do tempo. Sua aplicação
principal é a produção de água quente sanitária e climatização de piscinas.
- Tubos de calor:
Possuem uma simetria cilíndrica; estão formados por dois tubos concêntricos, um exterior de
vidro e um interior pintado de preto ou com tinta seletiva. O fluido circula pelo tubo interno.
Sua aplicação principal é o aquecimento.
Página1
Tipos de coletores solares
Aplicações do cobre / Energía Solar

2. Aplicações do cobre / Energía Solar

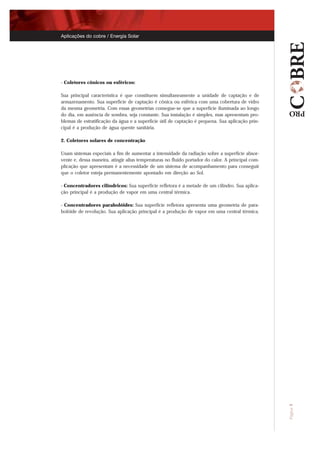

- Coletores cônicos ou esféricos:
Sua principal característica é que constituem simultaneamente a unidade de captação e de
armazenamento. Sua superfície de captação é cônica ou esférica com uma cobertura de vidro
da mesma geometria. Com essas geometrias consegue-se que a superfície iluminada ao longo
do dia, em ausência de sombra, seja constante. Sua instalação é simples, mas apresentam pro-
blemas de estratificação da água e a superfície útil de captação é pequena. Sua aplicação prin-
cipal é a produção de água quente sanitária.
2. Coletores solares de concentração
Usam sistemas especiais a fim de aumentar a intensidade da radiação sobre a superfície absor-
vente e, dessa maneira, atingir altas temperaturas no fluido portador do calor. A principal com-
plicação que apresentam é a necessidade de um sistema de acompanhamento para conseguir
que o coletor esteja permanentemente apontado em direção ao Sol.
- Concentradores cilíndricos: Sua superfície refletora é a metade de um cilindro. Sua aplica-
ção principal é a produção de vapor em uma central térmica.
- Concentradores parabolóides: Sua superfície refletora apresenta uma geometria de para-
bolóide de revolução. Sua aplicação principal é a produção de vapor em uma central térmica.
