O documento fornece uma visão geral da nova impressora de cartões ZXP Series 7 da Zebra, incluindo suas especificações, opções, suprimentos, software e manutenção. Ele destaca a alta velocidade, qualidade de imagem e baixo custo total de propriedade da impressora.

1. IMPRESSORA DE CARTÕES
ZXP SERIES 7
TREINAMENTO PARA PARCEIROS

2. Zebra Confidential

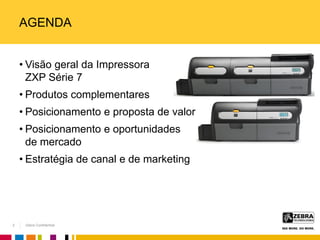

AGENDA
• Visão geral da Impressora
ZXP Série 7
• Produtos complementares
• Posicionamento e proposta de valor
• Posicionamento e oportunidades
de mercado
• Estratégia de canal e de marketing
2

3. Zebra Confidential
ZXP SÉRIE 7 – ESPECIFICAÇÕES RÁPIDAS
• Impressora de DTC de um ou dois lados (cartões de 10-50
mil)
• 300 / 240 cph (YMCKO/ YMCKOK ), 1375 (Mono, um lado)
• Capacidade de Cartões: entrada 200/saída 100
• Opcionais
– Codificador de tarja magnética
– Codificador de smart card
– Estação de contato externa
– Laminador de um lado ou dois lados
– Fechadura do gabinete
3

4. Zebra Confidential
maior throughput
de sua classe
imagens
vívidas com
qualidade
quase
fotográfica
baixo custo
por cartão
Menor Cust
Total de
Propriedad
Qualidade
de
Imagem
Eficiência
Operacional

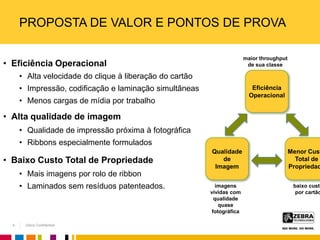

PROPOSTA DE VALOR E PONTOS DE PROVA
• Eficiência Operacional
• Alta velocidade do clique à liberação do cartão
• Impressão, codificação e laminação simultâneas
• Menos cargas de mídia por trabalho
• Alta qualidade de imagem
• Qualidade de impressão próxima à fotográfica
• Ribbons especialmente formulados
• Baixo Custo Total de Propriedade
• Mais imagens por rolo de ribbon
• Laminados sem resíduos patenteados.
4

5. VISÃO GERAL DA
IMPRESSORA

6. Zebra Confidential

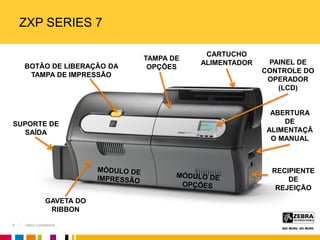

ZXP SERIES 7
BOTÃO DE LIBERAÇÃO DA
TAMPA DE IMPRESSÃO
SUPORTE DE
SAÍDA
TAMPA DE
OPÇÕES
CARTUCHO
ALIMENTADOR PAINEL DE
CONTROLE DO
OPERADOR
(LCD)
ABERTURA
DE
ALIMENTAÇÃ
O MANUAL
RECIPIENTE
DE
REJEIÇÃO
GAVETA DO
RIBBON
6

7. Zebra Confidential

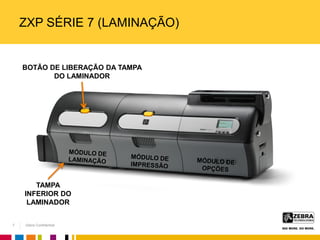

ZXP SÉRIE 7 (LAMINAÇÃO)
BOTÃO DE LIBERAÇÃO DA TAMPA
DO LAMINADOR
TAMPA
INFERIOR DO
LAMINADOR
7

8. Zebra Confidential

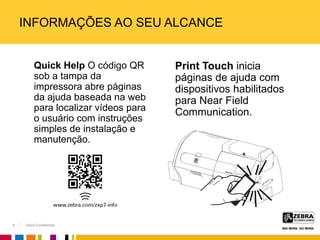

INFORMAÇÕES AO SEU ALCANCE
Quick Help O código QR
sob a tampa da
impressora abre páginas
da ajuda baseada na web
para localizar vídeos para
o usuário com instruções
simples de instalação e
manutenção.
Print Touch inicia
páginas de ajuda com
dispositivos habilitados
para Near Field
Communication.
8

9. OPÇÕES E
ACESSÓRIOS DA
IMPRESSORA

10. Zebra Confidential

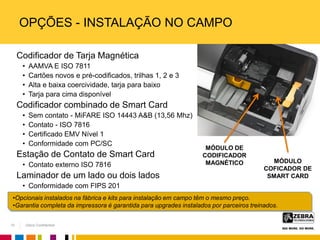

OPÇÕES - INSTALAÇÃO NO CAMPO
Codificador de Tarja Magnética
• AAMVA E ISO 7811
• Cartões novos e pré-codificados, trilhas 1, 2 e 3
• Alta e baixa coercividade, tarja para baixo
• Tarja para cima disponível
Codificador combinado de Smart Card
• Sem contato - MiFARE ISO 14443 A&B (13,56 Mhz)
• Contato - ISO 7816
• Certificado EMV Nível 1
• Conformidade com PC/SC
Estação de Contato de Smart Card
• Contato externo ISO 7816
Laminador de um lado ou dois lados
• Conformidade com FIPS 201
MÓDULO DE
CODIFICADOR
MAGNÉTICO MÓDULO
COFICADOR DE
SMART CARD
•Opcionais instalados na fábrica e kits para instalação em campo têm o mesmo preço.
•Garantia completa da impressora é garantida para upgrades instalados por parceiros treinados.
10

11. Zebra Confidential

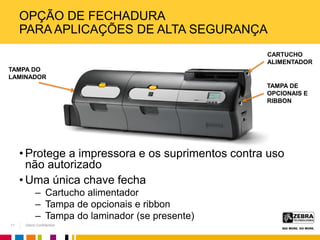

OPÇÃO DE FECHADURA
PARA APLICAÇÕES DE ALTA SEGURANÇA
• Protege a impressora e os suprimentos contra uso
não autorizado
• Uma única chave fecha
– Cartucho alimentador
– Tampa de opcionais e ribbon
– Tampa do laminador (se presente)
CARTUCHO
ALIMENTADOR
TAMPA DE
OPCIONAIS E
RIBBON
TAMPA DO
LAMINADOR
11

12. Zebra Confidential

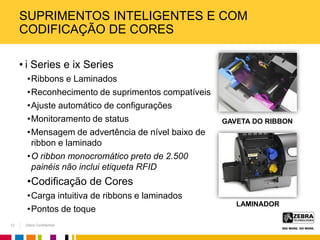

SUPRIMENTOS INTELIGENTES E COM
CODIFICAÇÃO DE CORES
• i Series e ix Series
•Ribbons e Laminados
•Reconhecimento de suprimentos compatíveis
•Ajuste automático de configurações
•Monitoramento de status
•Mensagem de advertência de nível baixo de
ribbon e laminado
•O ribbon monocromático preto de 2.500
painéis não inclui etiqueta RFID
•Codificação de Cores
•Carga intuitiva de ribbons e laminados
•Pontos de toque
GAVETA DO RIBBON
LAMINADOR
12

13. Zebra Confidential

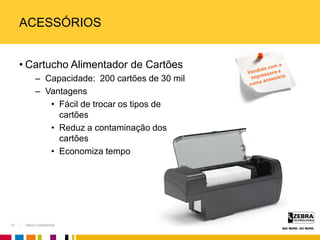

ACESSÓRIOS
• Cartucho Alimentador de Cartões
– Capacidade: 200 cartões de 30 mil
– Vantagens
• Fácil de trocar os tipos de
cartões
• Reduz a contaminação dos
cartões
• Economiza tempo
13

14. SUPRIMENTOS

15. Zebra Confidential

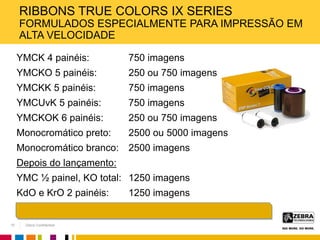

RIBBONS TRUE COLORS IX SERIES
FORMULADOS ESPECIALMENTE PARA IMPRESSÃO EM
ALTA VELOCIDADE
YMCK 4 painéis: 750 imagens
YMCKO 5 painéis: 250 ou 750 imagens
YMCKK 5 painéis: 750 imagens
YMCUvK 5 painéis: 750 imagens
YMCKOK 6 painéis: 250 ou 750 imagens
Monocromático preto: 2500 ou 5000 imagens
Monocromático branco: 2500 imagens
Depois do lançamento:
YMC ½ painel, KO total: 1250 imagens
KdO e KrO 2 painéis: 1250 imagens
15

16. Zebra Confidential
LAMINADOS TRUE SECURE I SERIES
• Laminado Econômico Sem Resíduo – Zebra Advantage
• Tecnologia de Mídia Inteligente
• Tipos de Laminados - 750 por rolo
– Superior, Transparente, 1 mil
– Inferior, Transparente, 1 mil
– Tarja Magnética
– Tarja Magnética com painel de assinatura
– Smart Card
– Papel de parede holográfico
– Imagens holográficas registradas do usuário ou papel de parede
16

17. Zebra Confidential
CARTÕES
• Espessuras
– Sem Laminação: 10 – 50 mil
– Com Laminação: 30 mil
• Tipos
– Cartões de Tarja Magnética: HiCo e LoCo
– Smart Cards com Contato: SLE5542, SLE5528
– Smart Cards sem Contato: MiFARE Ultralight, 1K
Classic, 4K Classic, Desfire 4K
– Cartões Especiais:
• Adesivo e escrita no verso
• Painel de assinatura
• Transparente com bloqueio de IR
• Tipos de cartões de chave selecionados
• Materiais
– PVC, composto, ABS, PET e composto Teslin
National
Medical
Trust
Dr Maria Lopez
Consultant
17

18. SOFTWARE

19. Zebra Confidential

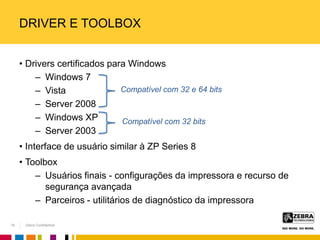

DRIVER E TOOLBOX
• Drivers certificados para Windows
– Windows 7
– Vista
– Server 2008
– Windows XP
– Server 2003
• Interface de usuário similar à ZP Series 8
• Toolbox
– Usuários finais - configurações da impressora e recurso de
segurança avançada
– Parceiros - utilitários de diagnóstico da impressora
Compatível com 32 e 64 bits
Compatível com 32 bits
19

20. Zebra Confidential
SDK - FERRAMENTAS DE INTERFACE DE
APLICATIVO
• A ZXP Series 7 utiliza o SDK ZMotif
– Suporta todas as principais linguagens de desenvolvimento de software
– O SDK é compartilhado com a ZXP Series 8
– Gratuito
• Download, exemplos de códigos e outros itens disponíveis online
• Emulador da impressora permite o desenvolvimento "virtual"
• E-mail de suporte de desenvolvimento de aplicativo
card_sdk_questions@zebra.com
• Serviços de suporte ao SDK disponíveis – consulte a lista de
preços de cartões
20

21. Zebra Confidential

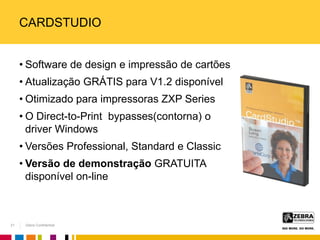

CARDSTUDIO
• Software de design e impressão de cartões
• Atualização GRÁTIS para V1.2 disponível
• Otimizado para impressoras ZXP Series
• O Direct-to-Print bypasses(contorna) o
driver Windows
• Versões Professional, Standard e Classic
• Versão de demonstração GRATUITA
disponível on-line
21

22. Zebra Confidential

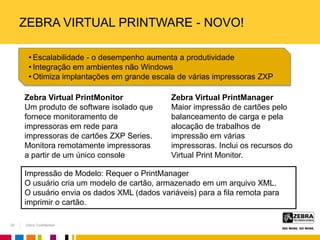

ZEBRA VIRTUAL PRINTWARE - NOVO!
Zebra Virtual PrintManager
Maior impressão de cartões pelo
balanceamento de carga e pela
alocação de trabalhos de
impressão em várias
impressoras. Inclui os recursos do
Virtual Print Monitor.
Zebra Virtual PrintMonitor
Um produto de software isolado que
fornece monitoramento de
impressoras em rede para
impressoras de cartões ZXP Series.
Monitora remotamente impressoras
a partir de um único console
Impressão de Modelo: Requer o PrintManager
O usuário cria um modelo de cartão, armazenado em um arquivo XML.
O usuário envia os dados XML (dados variáveis) para a fila remota para
imprimir o cartão.
• Escalabilidade - o desempenho aumenta a produtividade
• Integração em ambientes não Windows
• Otimiza implantações em grande escala de várias impressoras ZXP
22

23. Zebra Confidential

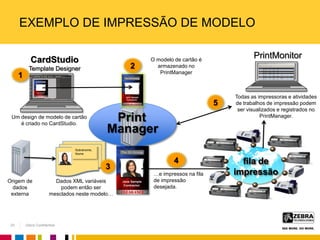

EXEMPLO DE IMPRESSÃO DE MODELO
Print
Sobrenome,
Nome
Um design de modelo de cartão
é criado no CardStudio.
O modelo de cartão é
armazenado no
PrintManager
Dados XML variáveis
podem então ser
mesclados neste modelo…
3
5
4
2
1
Todas as impressoras e atividades
de trabalhos de impressão podem
ser visualizados e registrados no
PrintManager.
Manager
PrintMonitorCardStudio
Template Designer
fila de
impressão…e impressos na fila
de impressão
desejada.
Origem de
dados
externa
23

24. MANUTENÇÃO E
GARANTIA

25. Zebra Confidential

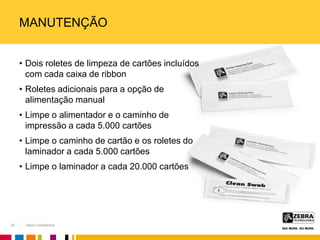

MANUTENÇÃO
• Dois roletes de limpeza de cartões incluídos
com cada caixa de ribbon
• Roletes adicionais para a opção de
alimentação manual
• Limpe o alimentador e o caminho de
impressão a cada 5.000 cartões
• Limpe o caminho de cartão e os roletes do
laminador a cada 5.000 cartões
• Limpe o laminador a cada 20.000 cartões
25

26. Zebra Confidential
GARANTIA E SERVIÇOS
• Garantia Padrão do Produto
– 2 anos para impressora e cabeça de impressão
• Contratos de serviço ZebraCare
• Suporte ao SDK
26

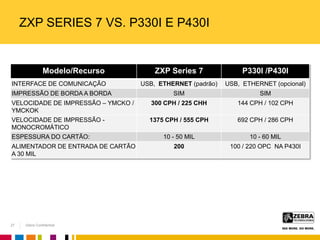

27. Zebra Confidential
ZXP SERIES 7 VS. P330I E P430I
27
Modelo/Recurso ZXP Series 7 P330I /P430I
INTERFACE DE COMUNICAÇÃO USB, ETHERNET (padrão) USB, ETHERNET (opcional)
IMPRESSÃO DE BORDA A BORDA SIM SIM
VELOCIDADE DE IMPRESSÃO – YMCKO /
YMCKOK
300 CPH / 225 CHH 144 CPH / 102 CPH
VELOCIDADE DE IMPRESSÃO -
MONOCROMÁTICO
1375 CPH / 555 CPH 692 CPH / 286 CPH
ESPESSURA DO CARTÃO: 10 - 50 MIL 10 - 60 MIL
ALIMENTADOR DE ENTRADA DE CARTÃO
A 30 MIL
200 100 / 220 OPC NA P430I

28. Zebra Confidential
ZXP SERIES 7 VS. P330I E P430I
28
Modelo/Recurso ZXP Series 7 P330I /P430I
SUPORTE DE SAÍDA DE CARTÃO A 30
MIL
100 100
DESIGN MODULAR - PODE TER
UPGRADE
SIM NÃO
CODIFICADOR MAGNÉTICO SIM SIM
COD MIFARE COM E SEM CONTATO SIM SIM
ESTAÇÃO DE CONTATO SIM SIM
CODIFICADOR UHF NÃO SIM
FECHADURA DO GABINETE SIM NÃO
CAPACIDADE DE RIBBON - CORES 250 e 750 330 (YMCKO), 170 (YMCKOK)
CAPACIDADE DE RIBBON - MONO 2.500 e 5.000 1,500

29. Zebra Confidential

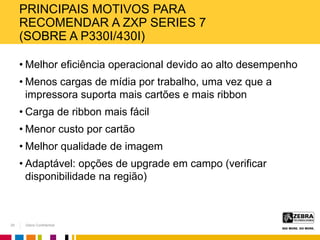

PRINCIPAIS MOTIVOS PARA
RECOMENDAR A ZXP SERIES 7
(SOBRE A P330I/430I)
• Melhor eficiência operacional devido ao alto desempenho
• Menos cargas de mídia por trabalho, uma vez que a
impressora suporta mais cartões e mais ribbon
• Carga de ribbon mais fácil
• Menor custo por cartão
• Melhor qualidade de imagem
• Adaptável: opções de upgrade em campo (verificar
disponibilidade na região)
29

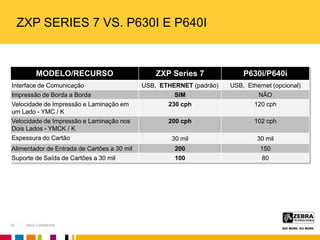

30. Zebra Confidential
ZXP SERIES 7 VS. P630I E P640I
30
MODELO/RECURSO ZXP Series 7 P630i/P640i
Interface de Comunicação USB, ETHERNET (padrão) USB, Ethernet (opcional)
Impressão de Borda a Borda SIM NÃO
Velocidade de Impressão e Laminação em
um Lado - YMC / K
230 cph 120 cph
Velocidade de Impressão e Laminação nos
Dois Lados - YMCK / K
200 cph 102 cph
Espessura do Cartão 30 mil 30 mil
Alimentador de Entrada de Cartões a 30 mil 200 150
Suporte de Saída de Cartões a 30 mil 100 80

31. Zebra Confidential
ZXP SERIES 7 VS. P630I E P640I
31
MODELO/RECURSO ZXP Series 7 P630i/P640i
Design Modular - Pode Ter Upgrade SIM NÃO
Codificador Magnético SIM SIM
Codificador MiFARE Sem Contato/Com
Contato
SIM Apenas com contato
Estação de Contato SIM SIM
Leitor de Código de Barras NÃO (futuro) SIM
Fechadura do Gabinete SIM (CHAVE DE ID)
Capacidade de Ribbon - Cores 750 600 (YMCK), 500 (YMCKK)
Capacidade de Ribbon - Mono 2.500 e 5.000 3,000
Capacidade de Laminado 750 600

32. Zebra Confidential

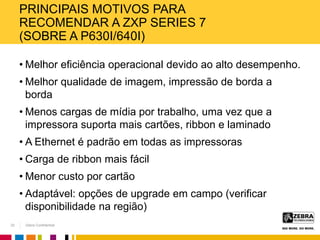

PRINCIPAIS MOTIVOS PARA
RECOMENDAR A ZXP SERIES 7
(SOBRE A P630I/640I)
• Melhor eficiência operacional devido ao alto desempenho.
• Melhor qualidade de imagem, impressão de borda a
borda
• Menos cargas de mídia por trabalho, uma vez que a
impressora suporta mais cartões, ribbon e laminado
• A Ethernet é padrão em todas as impressoras
• Carga de ribbon mais fácil
• Menor custo por cartão
• Adaptável: opções de upgrade em campo (verificar
disponibilidade na região)
32

33. Zebra Confidential
MERCADOS E APLICAÇÕES
33
Governo
Federal,
Estadual e
Departamento
de Defesa
Carteira de
Habilitação
ID de Eleitor
Empresa de
Alta
Segurança
ID de
Funcionário
Controle de
Acesso
Educação
ID de Estudante
Serviços
Financeiros
Cartões
Bancários
Controle de
Acesso e
Serviços
Empresariais
Rastreamento de
Pessoas (posses,
ingressos de
temporada)
ID de
Funcionário
Controle de
Acesso
Birôs de
serviços
ID de Estudante
Cartões de
Fidelidade/Presentes
Cartões de Lojas ou de
Varejo Especializado
ID de Paciente,
ID de Funcionário
Cartões
Bancários
LAMINAÇÃO SEM LAMINAÇÃO
• SecureID
• Crachá de
Segurança de
Visitante Limitado
• SecureID
• Crachá de
Segurança de
Visitante Limitado
• Cartões de
Identificação de
Estudantes e Equipe
• Codificação: privilégios,
valores armazenados
para contas de
despesas, acesso,
biblioteca, saúde
• Cartões de crédito ou
débito de emissão
instantânea. Acesso de
Funcionários.
• Codificação: PIN
• SecureID
• Crachá de
Segurança de
Visitante Limitado
zz
• Grande volume de
cartões sendo
impressos,
gerenciados em um
local centralizado
(sugestão Virtual
PrintWare)
33

34. Zebra Confidential

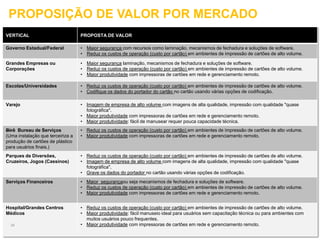

PROPOSIÇÃO DE VALOR POR MERCADO
VERTICAL PROPOSTA DE VALOR
Governo Estadual/Federal • Maior segurança com recursos como laminação, mecanismos de fechadura e soluções de software.
• Reduz os custos de operação (custo por cartão) em ambientes de impressão de cartões de alto volume.
Grandes Empresas ou
Corporações
• Maior segurança laminação, mecanismos de fechadura e soluções de software.
• Reduz os custos de operação (custo por cartão) em ambientes de impressão de cartões de alto volume.
• Maior produtividade com impressoras de cartões em rede e gerenciamento remoto.
Escolas/Universidades • Reduz os custos de operação (custo por cartão) em ambientes de impressão de cartões de alto volume.
• Codifique os dados do portador do cartão no cartão usando várias opções de codificação.
Varejo • Imagem de empresa de alto volume com imagens de alta qualidade, impressão com qualidade "quase
fotográfica".
• Maior produtividade com impressoras de cartões em rede e gerenciamento remoto.
• Maior produtividade: fácil de manusear requer pouca capacidade técnica.
Birô Bureau de Serviços
(Uma instalação que terceiriza a
produção de cartões de plástico
para usuários finais.)
• Reduz os custos de operação (custo por cartão) em ambientes de impressão de cartões de alto volume.
• Maior produtividade com impressoras de cartões em rede e gerenciamento remoto.
Parques de Diversões,
Cruzeiros, Jogos (Cassinos)
• Reduz os custos de operação (custo por cartão) em ambientes de impressão de cartões de alto volume.
• Imagem de empresa de alto volume com imagens de alta qualidade, impressão com qualidade "quase
fotográfica".
• Grave os dados do portador no cartão usando várias opções de codificação.
Serviços Financeiros • Maior segurançaou seja mecanismos de fechadura e soluções de software.
• Reduz os custos de operação (custo por cartão) em ambientes de impressão de cartões de alto volume.
• Maior produtividade com impressoras de cartões em rede e gerenciamento remoto.
Hospital/Grandes Centros
Médicos
• Reduz os custos de operação (custo por cartão) em ambientes de impressão de cartões de alto volume.
• Maior produtividade: fácil manuseio ideal para usuários sem capacitação técnica ou para ambientes com
muitos usuários pouco frequentes.
• Maior produtividade com impressoras de cartões em rede e gerenciamento remoto.34

35. Zebra Confidential
10 MOTIVOS PRINCIPAIS PARA
COMPRAR A ZXP SERIES 7
1. Alta velocidade desde do clique à liberação do cartão aumentando a eficiência
2. Baixo custo por cartão (ribbons de alta capacidade e laminado sem resíduos)
3. Alta qualidade de imagem – imprime imagens coloridas ‘quase fotográficas’
4. Design modular para facilitar upgrades em campo (verificar disponibilidade para região)
5. Menos intervenções do usuário devido a grande capacidade de cartões, ribbon e
laminado.
6. Carga de ribbon e de laminado simplificada
7. Design confiável e resistente
8. O driver e o Toolbox fornecem controle e flexibilidade
9. O conjunto de softwares Virtual PrintWare permite o monitoramento,
balanceamento de carga e impressão de modelo.
10. O software CardStudio simplifica o design de cartões
35
