Workshop soa, microservices e devops

Workshop: SOA, MicroServices e DevOps
@diego_pacheco
Software Architect | Agile Coach

Dia 1
@diego_pacheco

Qualidade de solucoes pra usuarios

Facilidade de colocar pessoas novas, treinamentos, produtividade.

Uma nova forma de ver o mundo…

Desaprender necessário será.

Mudanças: Só precisamos mudra uma coisa 
Cultura
Cultura
Cultura
Cultura

Visoes e Perspectivas, vendo além…

Foco? Pedras Grande!
Software Arquitetura

Estrutura e Design: Main Architecture

Propósito: Main Arch +
Archs por Components

Integridade Conceitual Favela ou software?
V
S

Escalabilidade: Usuário e Devs

Arquitetura mais comun no Mercado.

Esse tipo de framework não vem com Bateria. Muita coisa por fora!

No Final a TI fica assim. Complexidade -> Custo de manutenção -> Baixo tempo de
resposta -> Frustração do Business e dos Devs.

Crescimento sem arquitetura
Application
UI
DB

Crescimento sem arquitetura
Application
UI
DB
Application Application Application

Frequencia
Cientifico
- +
Financeiro

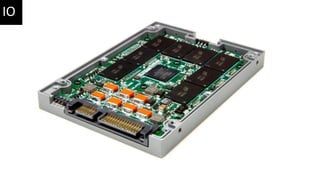

IO: bloqueante VS não-bloqueante

Sync ASync
• Bloqueante
• Mal usa recursos
• Mais Lento - Performance
• Problemas de escalabilidade
• Código mais simples
• Não-Bloqueante
• Pode ter Race-Conditions
• Callback Hell
• Complexidade de código
• Tratamento de Erros
• Mais Performatico
• Escalabilidade

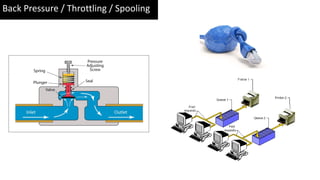

Back Pressure / Throttling / Spooling

SOA de forma errada! FOCO em ferramentas.
WS-SOAP

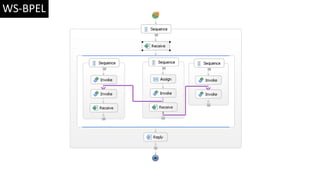

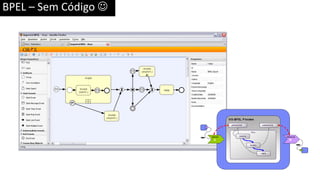

WS-BPEL
ESB

Thomas Jefferson (don’t copy the tools)
In matters of
style, swim with
the current;
In matters of
principle, stand
like a rock.

Composição – Serviços Compartilhados

Contratos de Serviços
Consumidor
Contrato
Implementação
do
Serviço

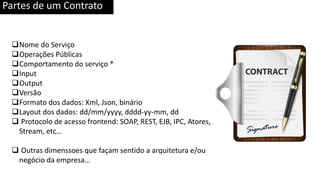

Partes de um Contrato
Nome do Serviço
Operações Públicas
Comportamento do serviço *
Input
Output
Versão
Formato dos dados: Xml, Json, binário
Layout dos dados: dd/mm/yyyy, dddd-yy-mm, dd
 Protocolo de acesso frontend: SOAP, REST, EJB, IPC, Atores,
Stream, etc…
 Outras dimenssoes que façam sentido a arquitetura e/ou
negócio da empresa…

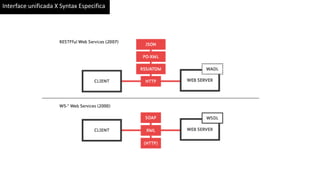

Interface unificada X Syntax Especifica

Interoperabilidade VS Integração de sistemas: Estado Caordico o
meio termo. Contratos -> Padrao, Impl –> Free.

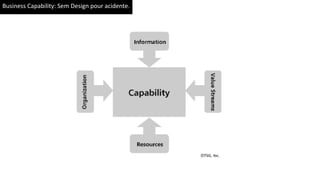

Business Capability: Sem Design pour acidente.

Forma de Pensamento atual: Application

Forma de Pensamento atual: Services?

Forma de Pensamento atual: Landscape
App Application
Business Service Internal
Generic UI Tech Service
External API
Internal API Data Service
MiddlewareTool
External API
Integration
Service

Tipos de Serviços
Business Service
Technical Service

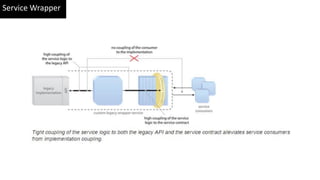

Wrapper Service

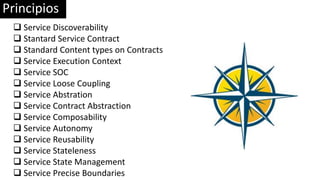

Principios
 Service Discoverability
 Stantard Service Contract
 Standard Content types on Contracts
 Service Execution Context
 Service SOC
 Service Loose Coupling
 Service Abstration
 Service Contract Abstraction
 Service Composability
 Service Autonomy
 Service Reusability
 Service Stateleness
 Service State Management
 Service Precise Boundaries

Inventário
Serviços• Nome do Serviço
• Função
• Main Arch/Design
• Contrato
• SLAs
• Versoes
• Entitlements
• Toggles
• Owner:
• Business
• Técnico

SLA de Serviços
• Tempo de Resposta
• Up Time
• Throughput
• Tamanho
• Latencia
• Usuários

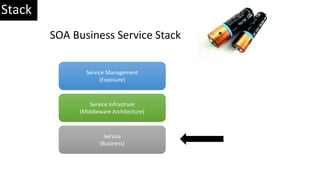

SOA Business Service Stack
Service Management
(Exposure)
Service Infrastrure
(Middleware Architecture)
Service
(Business)
Stack

Serviço
Contrato: Interface Pública(Operações) + Entradas e Saidas
Ponto de Entrada(Tradução)
Domínio Implementação
Stack

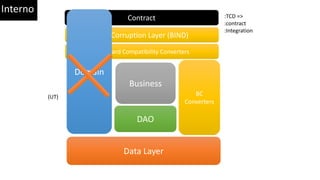

Service Anatomy
(Internal Stack)
Interno

Domain
Data Layer
DAO
Business
Anti-Corruption Layer (BIND)
Backward Compatibility Converters
BC
Converters
Contract :TCD =>
:contract
:Integration
(UT)
Interno

Data Layer
DAO
Business
Anti-Corruption Layer (BIND)
Backward Compatibility Converters
BC
Converters
Contract :TCD =>
:contract
:Integration
(UT)
Domain
Interno

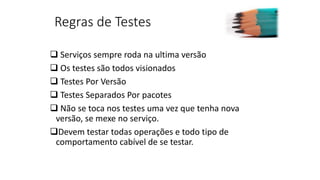

Regras de Testes
 Serviços sempre roda na ultima versão
 Os testes são todos visionados
 Testes Por Versão
 Testes Separados Por pacotes
 Não se toca nos testes uma vez que tenha nova
versão, se mexe no serviço.
Devem testar todas operações e todo tipo de
comportamento cabível de se testar.

Canonical Versioning
Service
V1
Contract
V2
Contract
V3
Contract

Backward Compatibility – Time Window

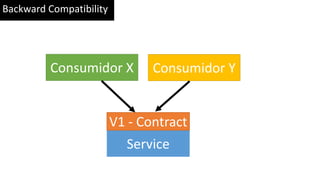

Backward Compatibility
Service
V1 - Contract
Consumidor X Consumidor Y

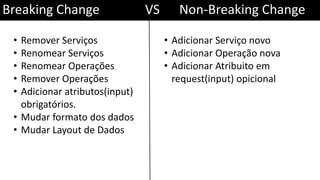

Breaking Change VS Non-Breaking Change
• Adicionar Serviço novo
• Adicionar Operação nova
• Adicionar Atribuito em
request(input) opicional
• Remover Serviços
• Renomear Serviços
• Renomear Operações
• Remover Operações
• Adicionar atributos(input)
obrigatórios.
• Mudar formato dos dados
• Mudar Layout de Dados

Service
V1 C
V2 C

Service
V2 C

http://www.gettyimages.com/detail/81267134/Comstock-Images
Níveis de Test SOA

http://img.domaintools.com/blog/dt-improved-performance.jpg
Test de Performance

http://www.gettyimages.com/detail/57434631/Stockbyte
Tests unitário e Integração

http://4.bp.blogspot.com/_vV6KYvnGMp0/ShLiIBB3shI/AAAAAAAABF8/AP85WpusAIU/s320/1981+-+Bezerra+da+Silva+-
+Al%C3%B4+Malandragem,+Maloca+o+Flagrante+-+Download+Disco+Completo+Gr%C3%A1tis+Mp3+Free.jpg
Developer Test-> “Malandragen”

Contract Testing -> Lightweight
http://www.gettyimages.com/detail/57421295/Image-Source

Integration Test (Heavyweight)
http://www.gettyimages.com/detail/96611295/iStock-Vectors
Arghhh
DATA...

Regression
http://blogs.citypages.com/gimmenoise/back-to-the-future.jpg

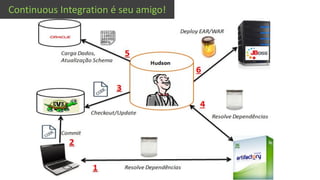

Continuous Integration é seu amigo!

Dia 1 – Test 
• O que é Arquitetura de software de Verdade? Quais Elementos?
• Do que é composto um contrato de serviço?
• Falando de BC, modificar a ordenação de uma lista de retorno,
implica em que?
• Em SOA, tudo é serviço? Explique por que.
• Quais são os principios do manifesto SOA?

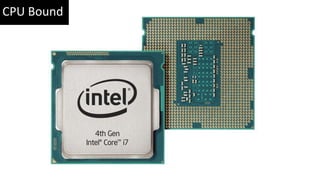

• Devemos ter um serviço CPU Bound e Latency Bound na mesma
maquína?
• Cite 3 vantagens de um serviço com 1 operação Async.
• Explique a diferença de Long Running Job e Short, com exemplos.

Dia 2
@diego_pacheco

Modelos / Patterms de Arquitetura de Software

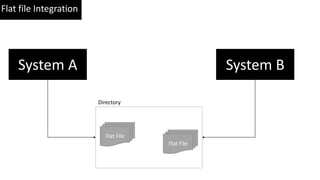

Flat file Integration
System A System B
Flat File
Flat File
Directory

Request/Response – Request Driven

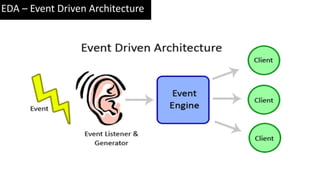

EDA – Event Driven Architecture

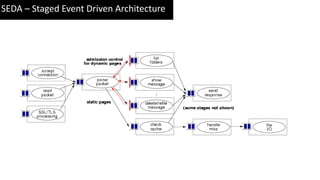

SEDA – Staged Event Driven Architecture

Serviços Internos VS Serviços Externos ou APIs Customer Facing

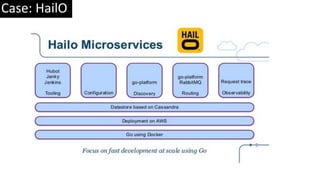

Microservices: Cases - Benchmark
~600 microservices ~150 microservices para uma página

Microservices: Fine-Grained Business

Microservices: Independent + Re-usable

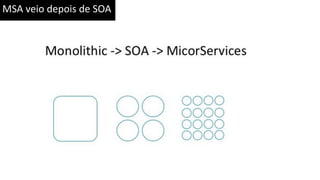

MSA é SOA!
http://martinfowler.com/articles/microservices.html

Unix Philosophy: Dumb Pipes & Smart Endpoints

Descentralização
ESB Microservices

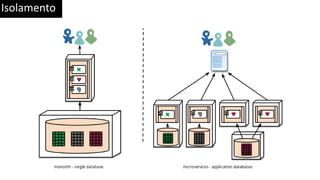

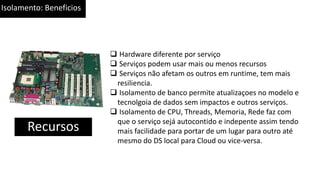

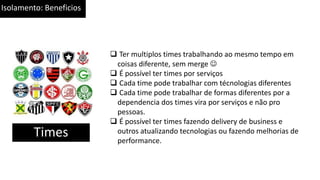

Isolamento: Beneficios
Times Recursos Gestão

Times
 Ter multiplos times trabalhando ao mesmo tempo em
coisas diferente, sem merge 
 É possível ter times por serviços
 Cada time pode trabalhar com técnologias diferentes
 Cada time pode trabalhar de formas diferentes por a
dependencia dos times vira por serviços e não pro
pessoas.
 É possível ter times fazendo delivery de business e
outros atualizando tecnologias ou fazendo melhorias de
performance.

Recursos
 Hardware diferente por serviço
 Serviços podem usar mais ou menos recursos
 Serviços não afetam os outros em runtime, tem mais
resiliencia.
 Isolamento de banco permite atualizaçoes no modelo e
tecnolgoia de dados sem impactos e outros serviços.
 Isolamento de CPU, Threads, Memoria, Rede faz com
que o serviço sejá autocontido e indepente assim tendo
mais facilidade para portar de um lugar para outro até
mesmo do DS local para Cloud ou vice-versa.

Gestão
 Diferentes prioridades do negócio podem ser feitas ao
mesmo tempo de um jeito melhor.
 Releases podem acontecer em simultaneo, sem
necessidade de tanta coordenação e bloqueio como em
outros modelos.
 Podem se priorizar melhor: Bugs, Débitos Técnicos,
melhorias de tecnologias e migrações.
 Times tem mais produtividade e menos dependencias.
Velocidade de deploy e test / experimentação de
funcionalidades.

Anti-Patterns: Entendimentos Errados, Ideias Ruins entre outros…

ANTI-Pattern: 1 Serviço para cada coisa. EX: 1 WS pro operação.

ANTI-Pattern: 1 Serviço tem que ser sempre pequeno.

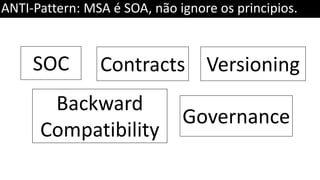

ANTI-Pattern: MSA é SOA, não ignore os principios.
SOC
Backward
Compatibility
Contracts Versioning
Governance

ANTI-Pattern: NanoServices <= 10..100 LOC. “nem todos concordam”
NanoService or Function as a Service?

Usando REST para Microservices

Muitas requests? Mobile? API Gateway Model

API Gateway Model: Como fica a UI?

IPC-ish, point-2-point, Brokerless solutions.
Ribbon
Quasar

Big Fat Jar: $ java –jar service.jar | OneJar, Assembler, Packager, RPM…

Tudo é sobre processos baratos.

Requisitos: Monitoramento + Fall back explicito

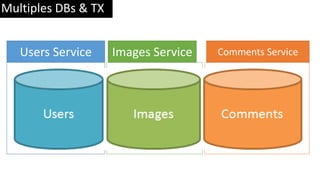

Multiples DBs & TX
Users Service Images Service Comments Service

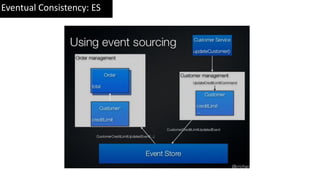

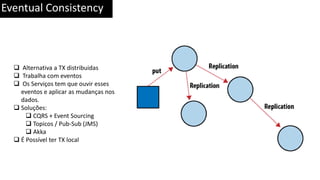

Eventual Consistency
 Alternativa a TX distribuidas
 Trabalha com eventos
 Os Serviços tem que ouvir esses
eventos e aplicar as mudanças nos
dados.
 Soluções:
 CQRS + Event Sourcing

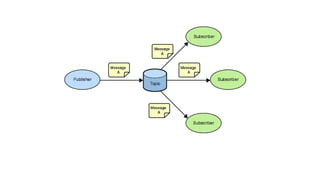

 Topicos / Pub-Sub (JMS)

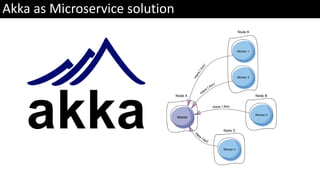

 Akka
 É Possível ter TX local

Log Centralizado – ELK Stack

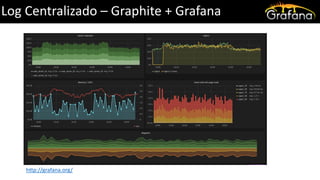

Log Centralizado – Graphite + Grafana
http://grafana.org/

Log Centralizado – Graylog
https://www.graylog.org/overview/

Runtime Isolation: Circuit Breaker

https://github.com/Netflix/SimianArmy
Runtime Testing

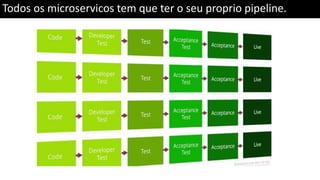

Todos os microservicos tem que ter o seu proprio pipeline.

Sistema como um organismo vivo.

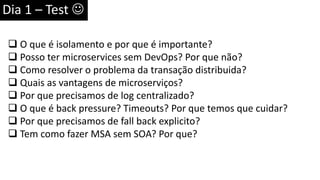

Dia 1 – Test 
 O que é isolamento e por que é importante?
 Posso ter microservices sem DevOps? Por que não?
 Como resolver o problema da transação distribuida?
 Quais as vantagens de microserviços?
 Por que precisamos de log centralizado?
 O que é back pressure? Timeouts? Por que temos que cuidar?
 Por que precisamos de fall back explicito?
 Tem como fazer MSA sem SOA? Por que?

Dia 3
@diego_pacheco

Desenvolvimento
Jenkins CI
Redmine

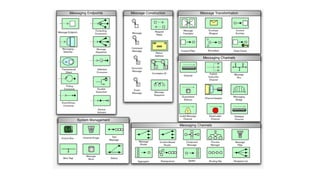

EIP

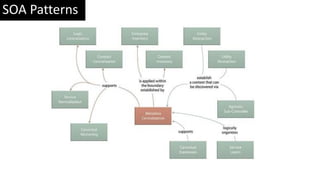

SOA Patterns
OASIS
PADRÕES ABERTOS

#FACTS
• 85% of Amazon services usage is of the REST interface
• Google Deprecates Their SOAP Search API

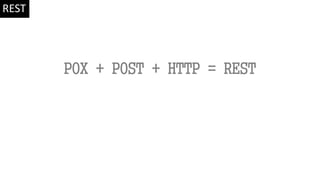

REST

Representational
State Transfer
REST

Hypermedia
REST
Verbs + hm Media Types
REST

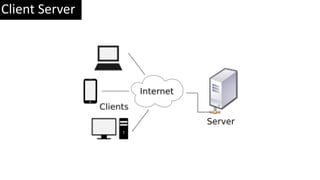

Client Server
SOC
Uniform Interface
Portability
Scalable
REST

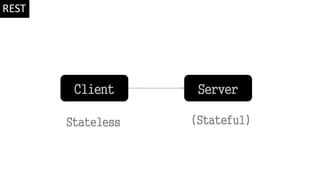

Stateless (Stateful)

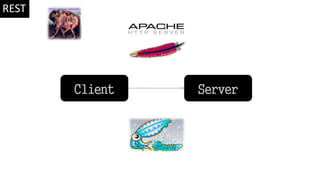

Client Server
REST

HTTP HEADERS(not only uris)
REST

<WSDL/>
WS-Provider
(Expõe endpoints)
WS-Comsumer
(Aplicação Client /
SOAPUI)
Browser
Http://url/endpoint?wsdl
Request

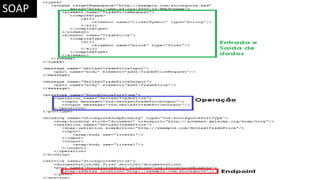

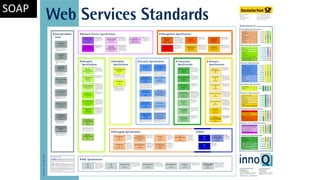

SOAP
Message
Response
SOAP
Message Business Code
Http://url/endpoint
SOAP

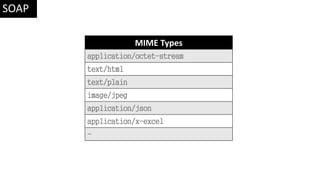

MIME Types
application/octet-stream
text/html
text/plain
image/jpeg
application/json
application/x-excel
…
SOAP

JSR 311
JAX-RS: The JavaTM API for
RESTful Web Services

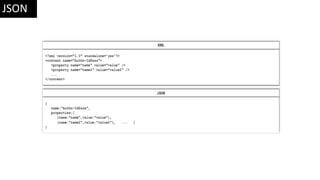

JSON

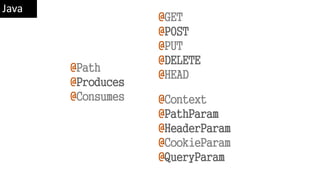

@Path
@Produces
@Consumes
@GET
@POST
@PUT
@DELETE
@HEAD
@Context
@PathParam
@HeaderParam
@CookieParam
@QueryParam

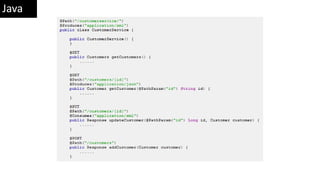

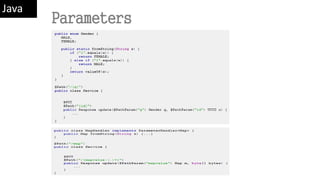

Java

GET /customers/1/order/2/price/2000/weight/2
Java

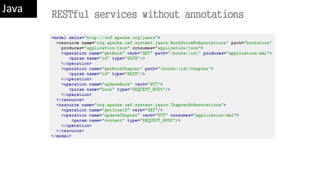

RESTful services without annotations
Java

Programmatically Exposure
Java

Workload não previsivel – Buffer / Spooling
Informações sobre o que esta acontecendo
Auto-Escalabilidade com + workers
Re-Processamento
Bom para Long Running Jobs

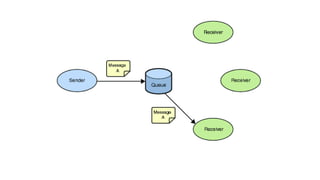

Queues

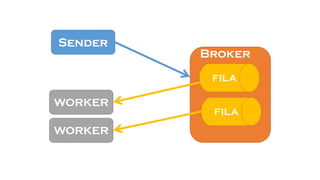

Sender
Broker
FILA
WORKER
WORKER
FILA

Guvnor – Tabela de DecisãoBRMS

Guvnor – Testes IntegradosBRMS

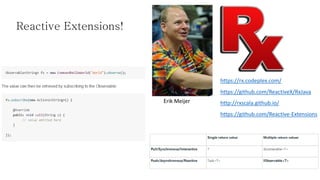

https://rx.codeplex.com/
Erik Meijer
https://github.com/ReactiveX/RxJava
http://rxscala.github.io/
https://github.com/Reactive-Extensions
Reactive Extensions!

CM Basics
 Versionamento inteligente de software
 Automatização Gestão de Dependencias
 Maven, Gradle, Buildr, sbt, rake
 Artifactory
 CI -> Jenkins
 Versionamento de todas as configurações
 DEV
 PROD
 Ferramentas
 Servidores
 Automação do ambiente do Dev:
 VM
 Vagrant
 Docker
 Dev Pack
 Scripts
 Cultura de Tooling. 2 Linhas de código já deve ter um script 

CORE-Principles
 Criar processo de liberação confiável e repetitivel
 Automatizar praticamente tudo
 Mater tudo em controle de versão
 Se doer, faça mais frequente e antecipe
 Qualidade inbutida
 PRONTO significa LIBERADO(PROD)
 Todos são responsáveis pelo processo de RELEASE
 Melhoria Continua

Sem Branchs
 Lembre-se que você tem:
 CODE
 Arquitetura
 versionamento
 Backeard compatibility
 Toggles

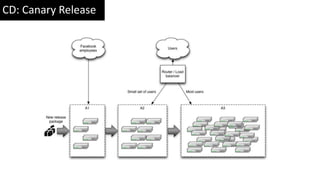

 Canary release
 Criatividade
 Automação
 DevOps

Não ir pra casa com o Build quebrado
PASS!

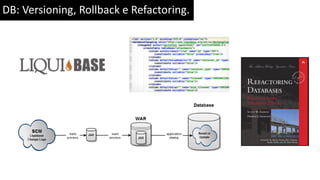

DB: Versioning, Rollback e Refactoring.

Anti-Patterns
 Ciclos de releases Longos
 Handoffs ops, dev, qa, etc..
 Preparar anbientes leva tempo
 Aplicar mudanças nos ambientes leva tempo
 Diferença de versoes de artefatos em ambientes
 Falta de invetorio preciso sobre prod
 Documentação de Steps manuais
 Muitos testes manuais pra testar o deploy
 Releases com resultados não previsiveis

SO
SOA /
MSA /
Middleware
C.D
Software
Architecture
Build - GC
C.I - Jenkins
Chef - Puppet
Docker - Vagrant
CD
Automation

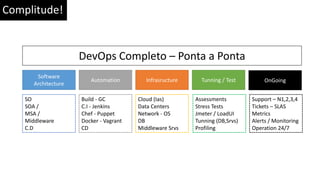

DevOps Completo – Ponta a Ponta
Infrasructure
Cloud (Ias)
Data Centers
Network - OS
DB
Middleware Srvs
Tunning / Test
Assessments
Stress Tests
Jmeter / LoadUI
Tunning (DB,Srvs)
Profiling
OnGoing
Support – N1,2,3,4
Tickets – SLAS
Metrics
Alerts / Monitoring
Operation 24/7
Complitude!

Caos Controlado
http://jagt.github.io/clumsy/

Processo de adoção SOA com LEAN

Lean
Assumption 1: A mature
organization looks at the
whole system; it does not
focus on optimizing
disagreggregated parts.
Assumption 2 A mature
organization focuses on
learning effectively and
empowers the people who do
the work to make decisions.

Lean
Why do it at all ?
Remove Waste

Scientific Management & Taylor
1910
People are not Smart, enough to
know the best way to do it! They are
lazy!
Workers will do as little as possible.
Workers do not care about quality.
Experts tell workers exactly what to
do! Do the best and cheapest way!
Pay extra if they do it the best way
right!
Experts(management/supervisors)
break the work in small parts so the
workers can do it.

W. Edwards Deming
The Humanist
“All anyone asks for is a chance to work with pride.”
1940
People are good. People care !!!
Respect People.
People are about Trust, Pride, and
applause not numbers.
Continuous improvements in work
process: PDCA.
Intrinsic Motivation

Lean Origins…
Taichii Ohno
TPS - 1948

Lean/Kanban Origins in Software…
~2002
(Mary & Tom Poppendieck)
(David Anderson)
~2003

You need learn how to see waste !!!

Documentando a bagunça? Design de software primeiro!

Chão Batido Paralelepipido Autoestrada
Tempo
Complexidade
Valor Agregado
Escalabilidade
Risco

http://www.ieewaste.org/images/e-waste-globally-b.jpg

http://tomlinson-design.com/Images/blueprint.jpg
#1 Foco em Tecnologia

#2 Gastar em SW
http://nadaconvencional.files.wordpress.com/2010/01/muito20dinheiro.jpg

#3 Alcançar Perfeição de cara
http://3.bp.blogspot.com/_FjnBlbxHj6w/TD2lcSbGISI/AAAAAAAAAgc/IaBihgR2zjc/s1600/i

#4 Não Pensar em Design/Arquitetura
http://marksbackyard.com/sitebuilder/images/Bad-design-463x314.jpg

#5 Não Pensar Orientado a Serviços
http://cupofjacksquat.com/wp-content/uploads/2010/01/fail-owned-service-fail.jpg

http://www.gettyimages.com/detail/103204007/Digital-Vision
#6 Adoção Lenta

http://www.gettyimages.com/detail/103912282/Photodisc
#6 Adoção Lenta

#7 Processo Pesado
http://inusitatus.blogtvargentina.com.ar/img/Image/Inusitatus/2008/Dezembro/trabalho_pesado.jpg

http://1.bp.blogspot.com/_5EE1wK9F0qs/S62hzsBLp4I/AAAAAAAABPw/yRpVIPI-
eSk/s1600/Mudanca.de.Habito.DVDRIP.Xvid.Dublado.jpg

#2 Gastar em Pessoas
http://4.bp.blogspot.com/_xQHCGfOh3f0/S-
h9o7a64VI/AAAAAAAAAdI/7Q2UOWX6WhY/s1600/Sele%C3%A7%C3%A3o+brasileira.jpg

Estrada de Barro Estrada de Paralelepípedo Auto-Estrada
Tempo
Complexidade
Valor Agreg.
Escalabilidade
Risco
#3 Qualidade Evolutiva

#4 Pensar em Design/Arquitetura
http://upload.wikimedia.org/wikipedia/commons/6/65/Ponte_Vasco_da_Gama.jpg

#5 Pensar Orientado a Serviços
http://www.gettyimages.com/detail/96393131/Cultura

#6 Adoção Rápida – Entregas Freqüentes
http://www.gettyimages.com/detail/74211831/MIXA

http://doniree.com/wp-content/uploads/2009/09/yoga1.jpg
#7 Processo Enxuto/Leve

Dia 3 – Test 
 O que é Lean? Por que é importante pra SOA/MSA?
 Qual a diferença de topicos e filas?
 Por que precisamos de arch OLAP seprada?
 Qual a diferença de Stream e Big Data?
 Qual a diferença de Data Lake para DW?
 Cite 4 disperdicios SOA sem Lean?
 Por que precisamos das estradas de barro?
 Tem como fazer SOA certo de primeiro?
 Quanto tempo demora pra adotar SOA?

@diego_pacheco
Obrigado!

Workshop soa, microservices e devops

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Workshop soa, microservices e devops

Mais de Diego Pacheco

Workshop soa, microservices e devops
