Workshop its

Workshop ITS

Palestrantes: Carlos Eduardo D. Ferreira
Matheus Brito Faggioli

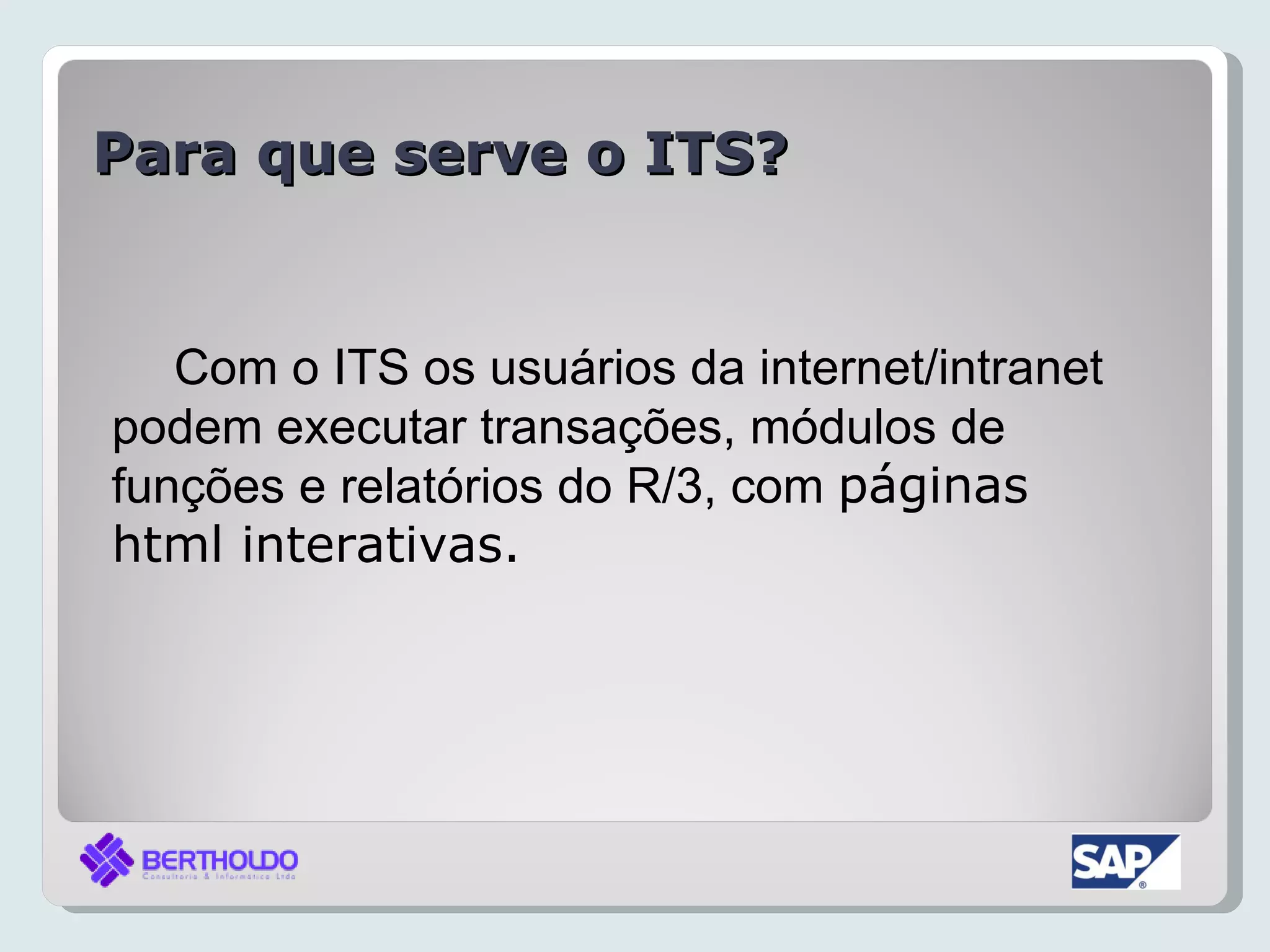

Para que serve o ITS?

Com o ITS os usuários da internet/intranet
podem executar transações, módulos de
funções e relatórios do R/3, com páginas
html interativas.

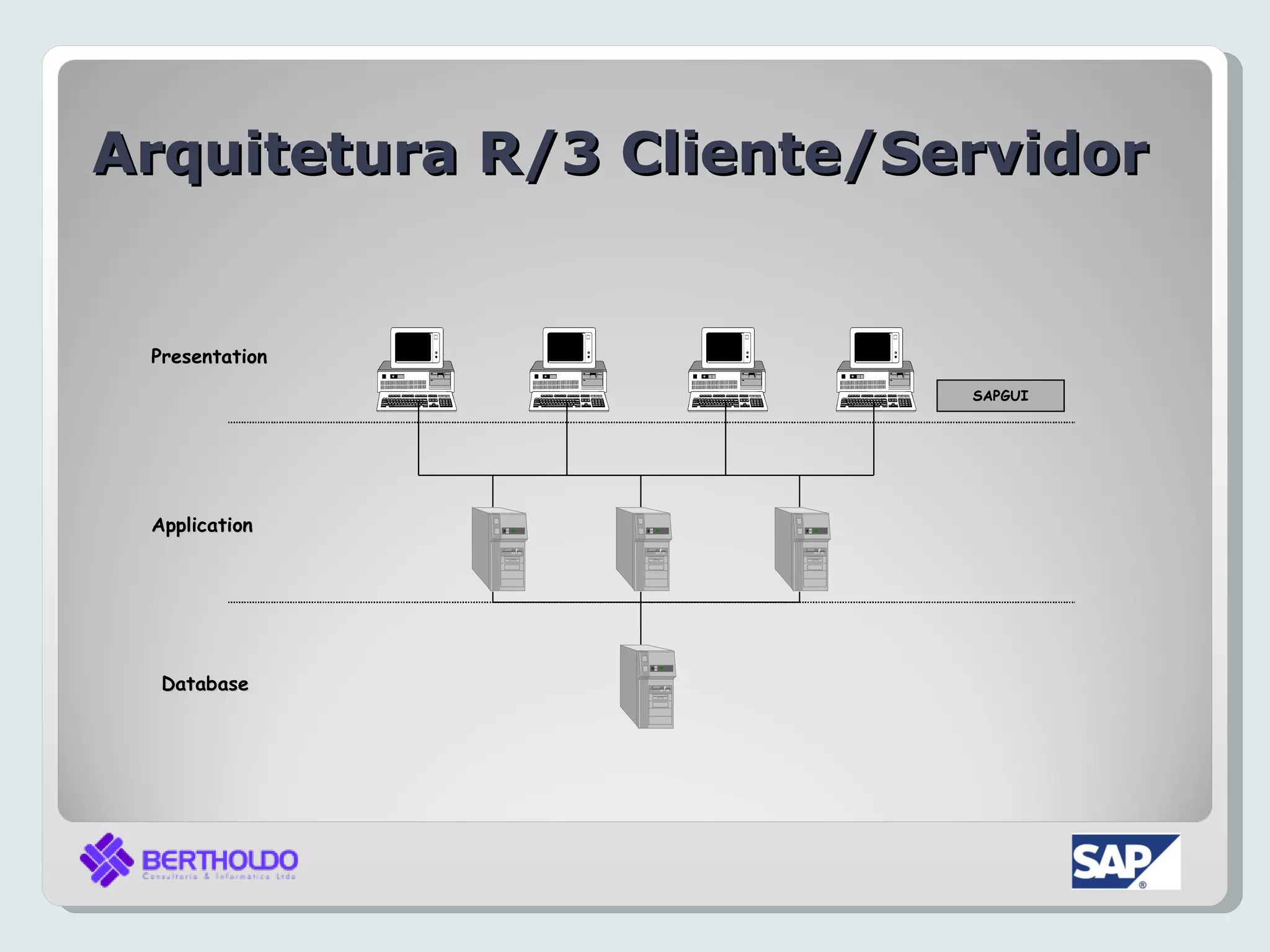

Arquitetura R/3 Cliente/Servidor

Presentation
SAPGUI

Application

Database

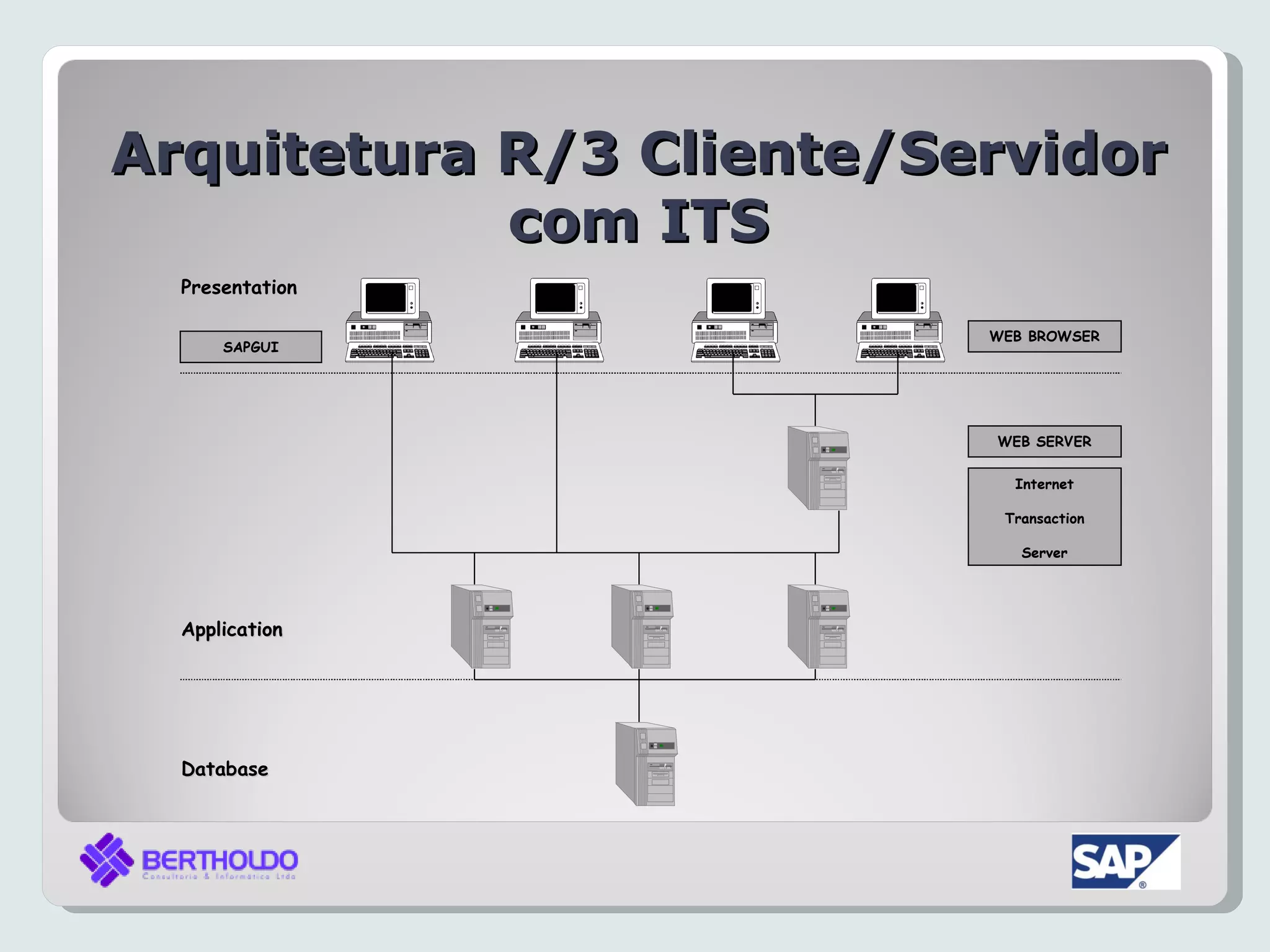

Arquitetura R/3 Cliente/Servidor
com ITS
Presentation

WEB BROWSER
SAPGUI

WEB SERVER

Internet

Transaction

Server

Application

Database

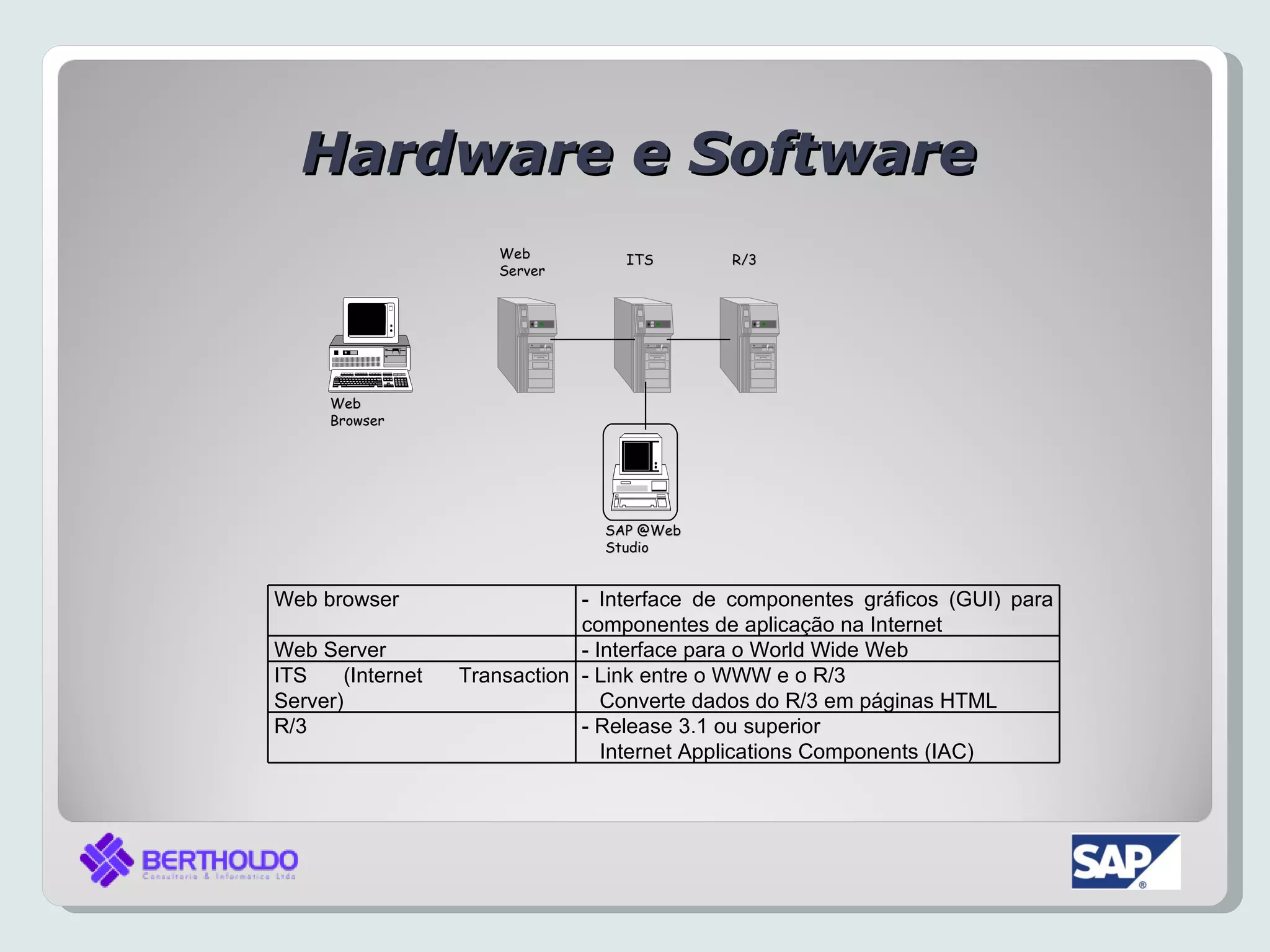

Hardware e Software
Web ITS R/3
Server

Web
Browser

SAP @Web
Studio

Web browser - Interface de componentes gráficos (GUI) para
componentes de aplicação na Internet
Web Server - Interface para o World Wide Web
ITS (Internet Transaction - Link entre o WWW e o R/3
Server) Converte dados do R/3 em páginas HTML
R/3 - Release 3.1 ou superior
Internet Applications Components (IAC)

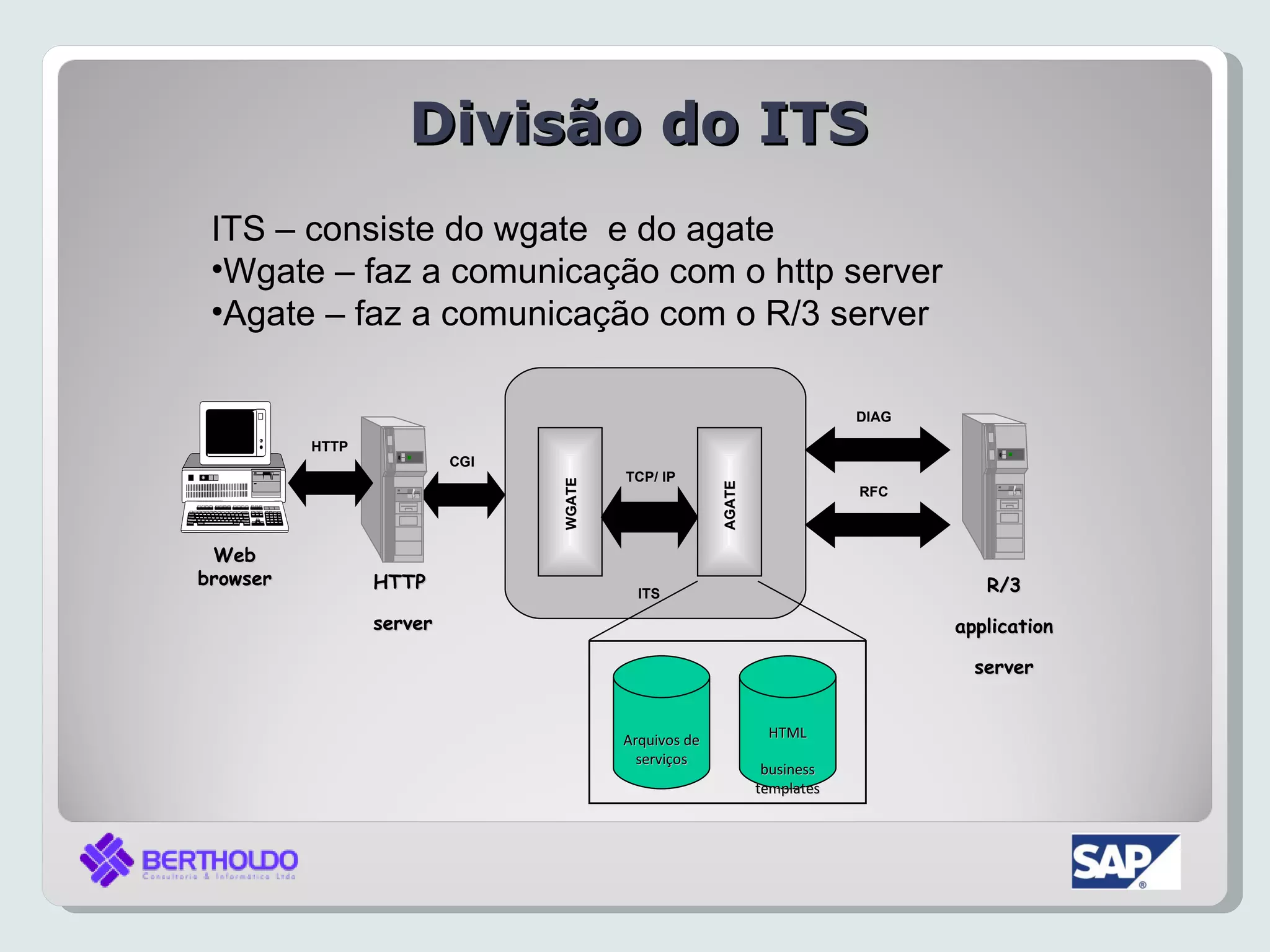

Divisão do ITS
ITS – consiste do wgate e do agate
•Wgate – faz a comunicação com o http server
•Agate – faz a comunicação com o R/3 server

DIAG

HTTP
CGI
TCP/ IP

WGATE

AGATE
RFC

Web
browser HTTP R/3
ITS

server application

server

Arquivos de HTML
serviços
business
templates

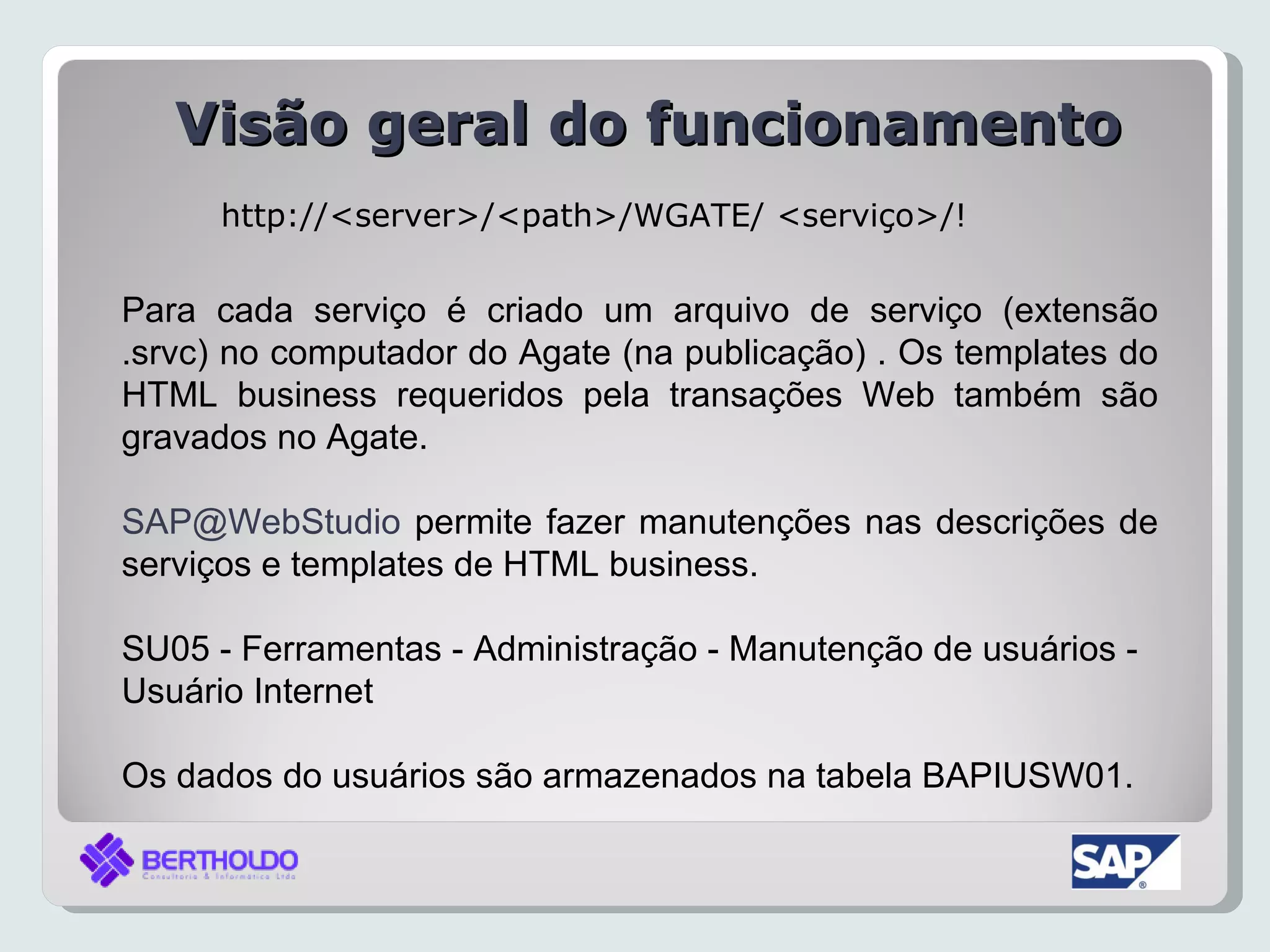

Visão geral do funcionamento
http://<server>/<path>/WGATE/ <serviço>/!

Para cada serviço é criado um arquivo de serviço (extensão
.srvc) no computador do Agate (na publicação) . Os templates do
HTML business requeridos pela transações Web também são
gravados no Agate.

SAP@WebStudio permite fazer manutenções nas descrições de
serviços e templates de HTML business.

SU05 - Ferramentas - Administração - Manutenção de usuários -
Usuário Internet

Os dados do usuários são armazenados na tabela BAPIUSW01.

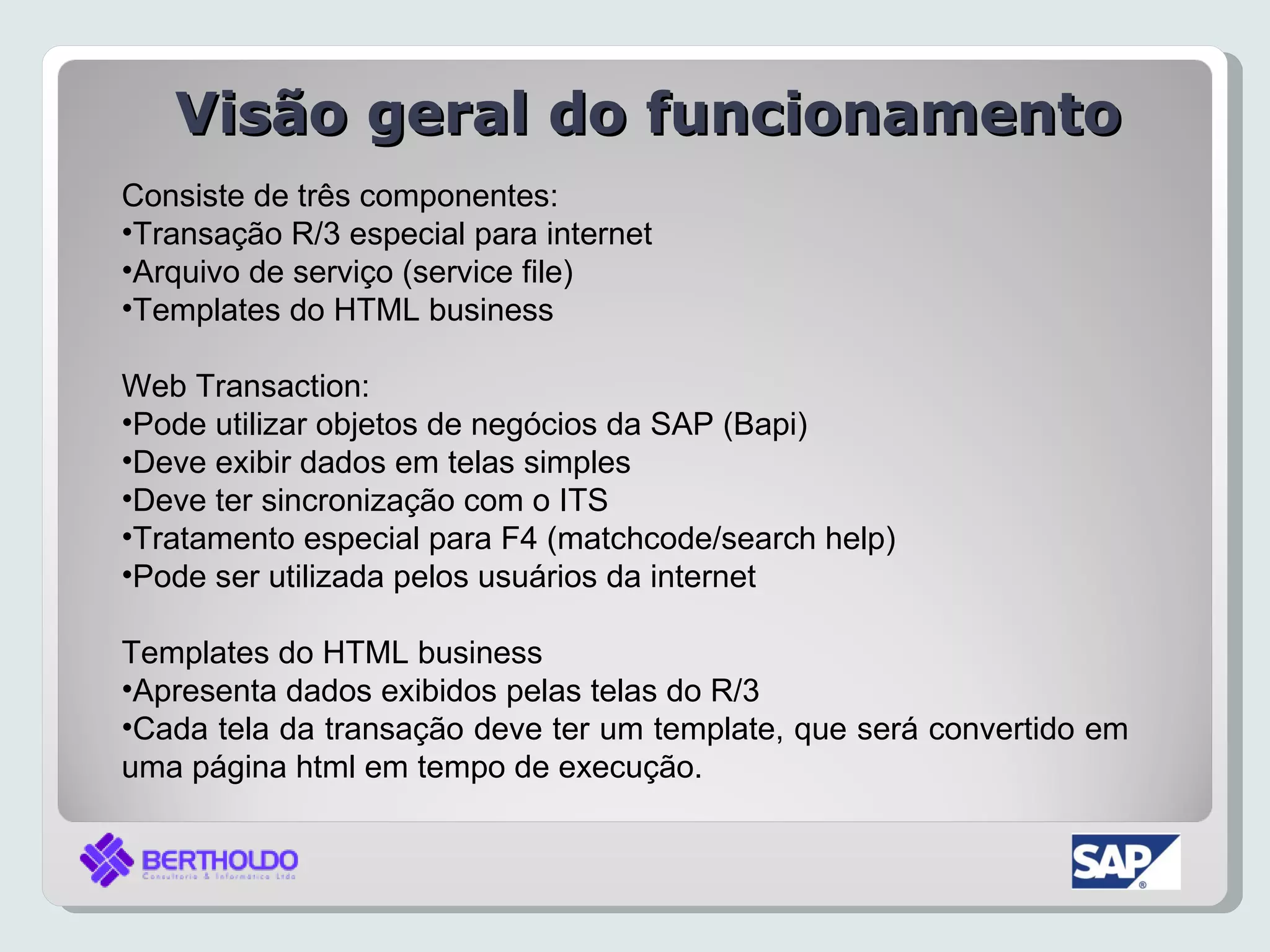

Consiste de três componentes:
•Transação R/3 especial para internet
•Arquivo de serviço (service file)
•Templates do HTML business

Web Transaction:
•Pode utilizar objetos de negócios da SAP (Bapi)
•Deve exibir dados em telas simples
•Deve ter sincronização com o ITS
•Tratamento especial para F4 (matchcode/search help)
•Pode ser utilizada pelos usuários da internet

Templates do HTML business
•Apresenta dados exibidos pelas telas do R/3
•Cada tela da transação deve ter um template, que será convertido em
uma página html em tempo de execução.

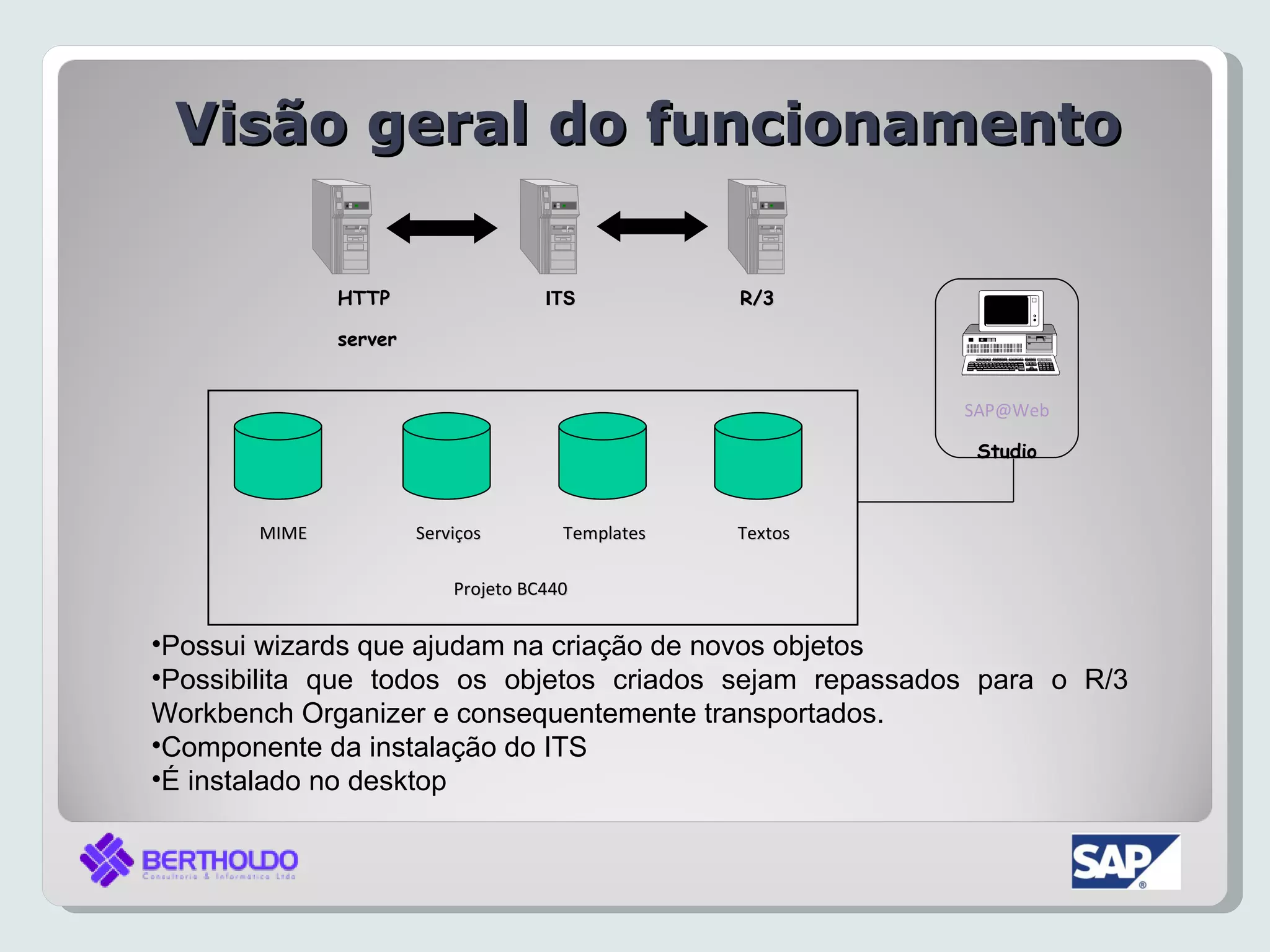

HTTP ITS R/3

server

SAP@Web

Studio

MIME Serviços Templates Textos

Projeto BC440

•Possui wizards que ajudam na criação de novos objetos
•Possibilita que todos os objetos criados sejam repassados para o R/3
Workbench Organizer e consequentemente transportados.
•Componente da instalação do ITS
•É instalado no desktop

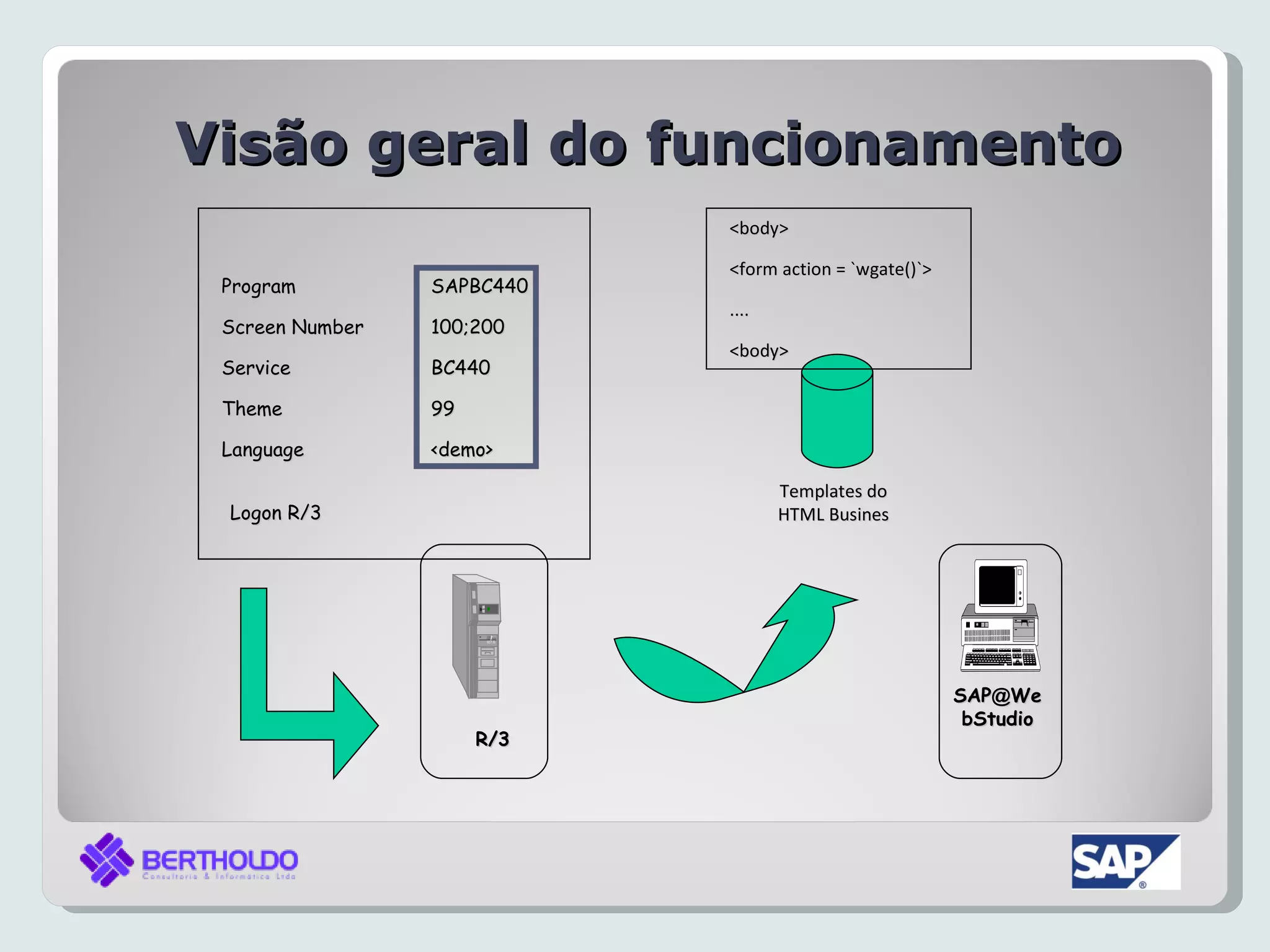

<body>

<form action = `wgate()`>
Program SAPBC440
....
Screen Number 100;200
<body>
Service BC440

Theme 99

Language <demo>

Templates do
Logon R/3 HTML Busines

SAP@We
SAP@
bStudio
R/3

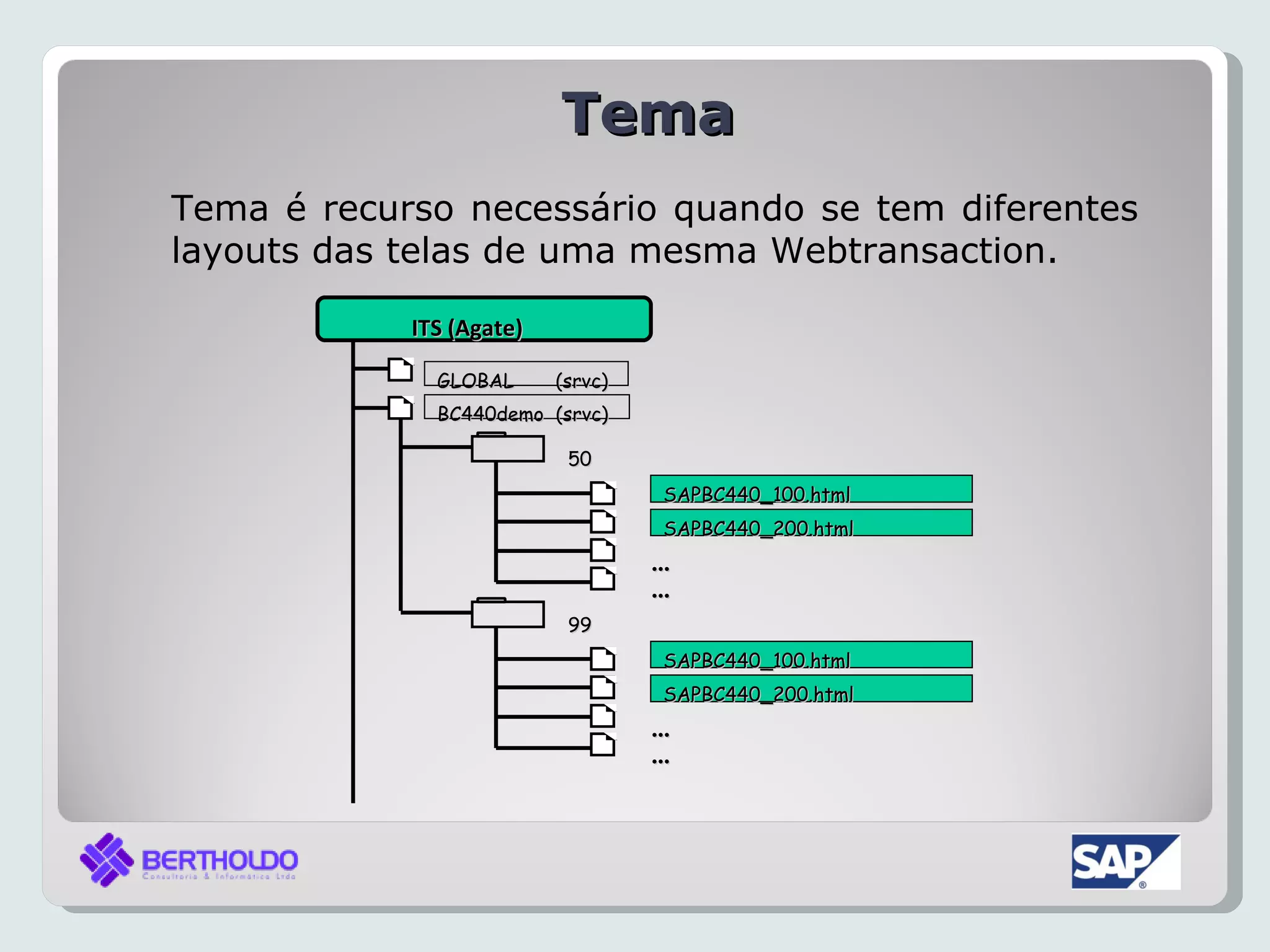

Tema
Tema é recurso necessário quando se tem diferentes
layouts das telas de uma mesma Webtransaction.

ITS (Agate)

GLOBAL (srvc)
BC440demo (srvc)

50
SAPBC440_100.html
SAPBC440_200.html
...
...
99
SAPBC440_100.html
SAPBC440_200.html
...
...

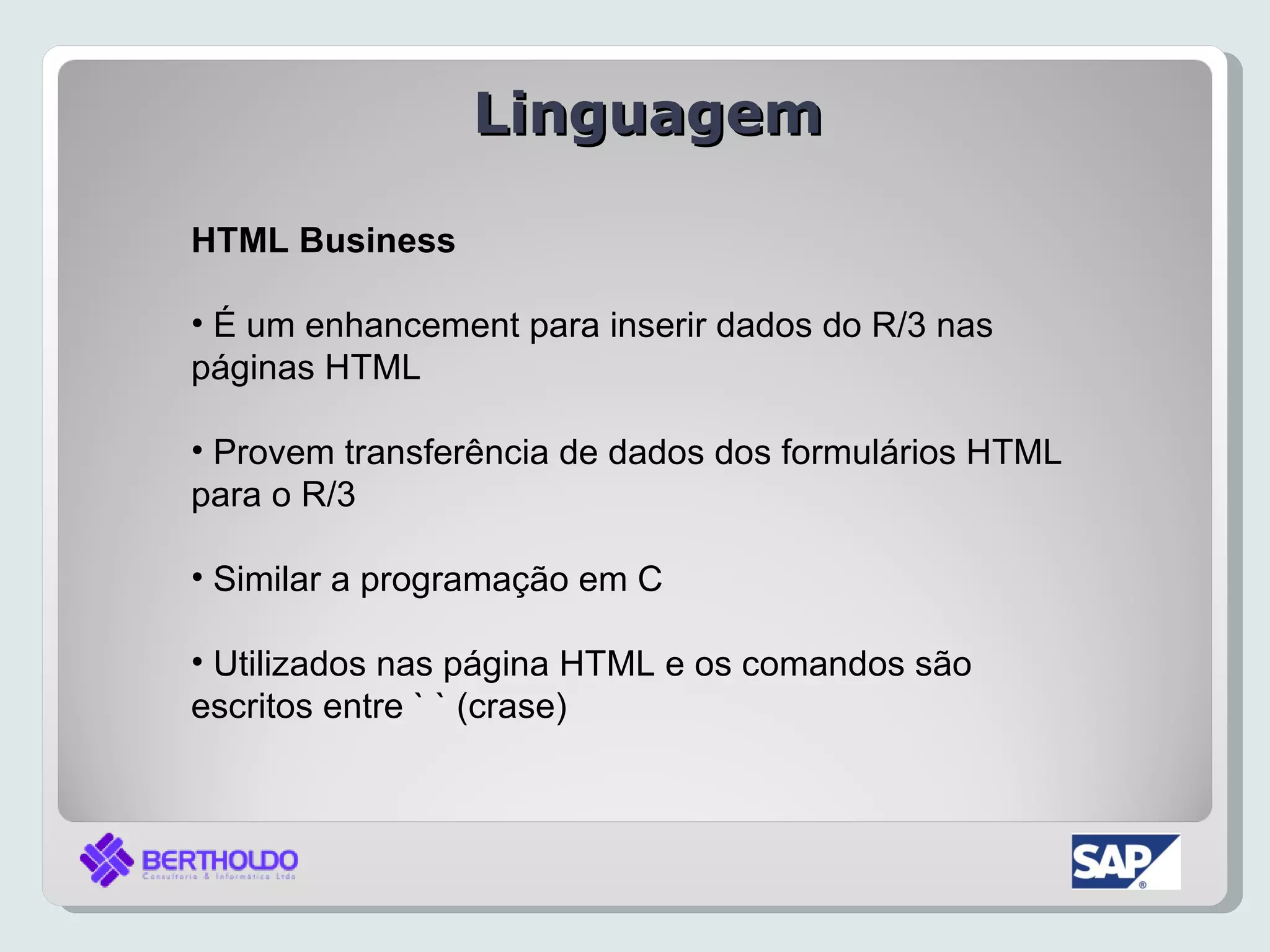

Linguagem

HTML Business

• É um enhancement para inserir dados do R/3 nas
páginas HTML

• Provem transferência de dados dos formulários HTML
para o R/3

• Similar a programação em C

• Utilizados nas página HTML e os comandos são
escritos entre ` ` (crase)

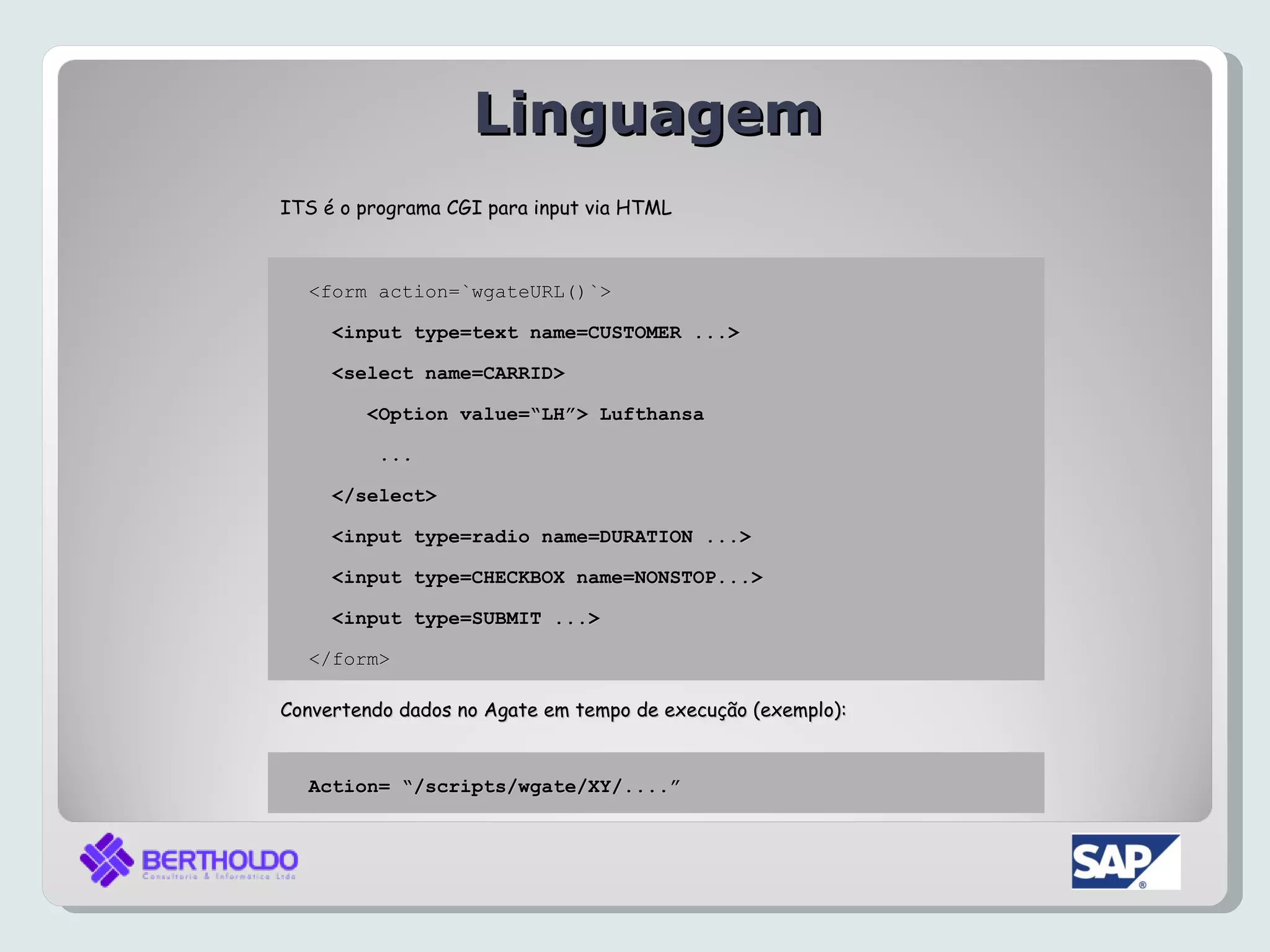

Linguagem
ITS é o programa CGI para input via HTML

<form action=`wgateURL()`>

<input type=text name=CUSTOMER ...>

<select name=CARRID>

<Option value=“LH”> Lufthansa

...

</select>

<input type=radio name=DURATION ...>

<input type=CHECKBOX name=NONSTOP...>

<input type=SUBMIT ...>

</form>

Convertendo dados no Agate em tempo de execução (exemplo):

Action= “/scripts/wgate/XY/....”

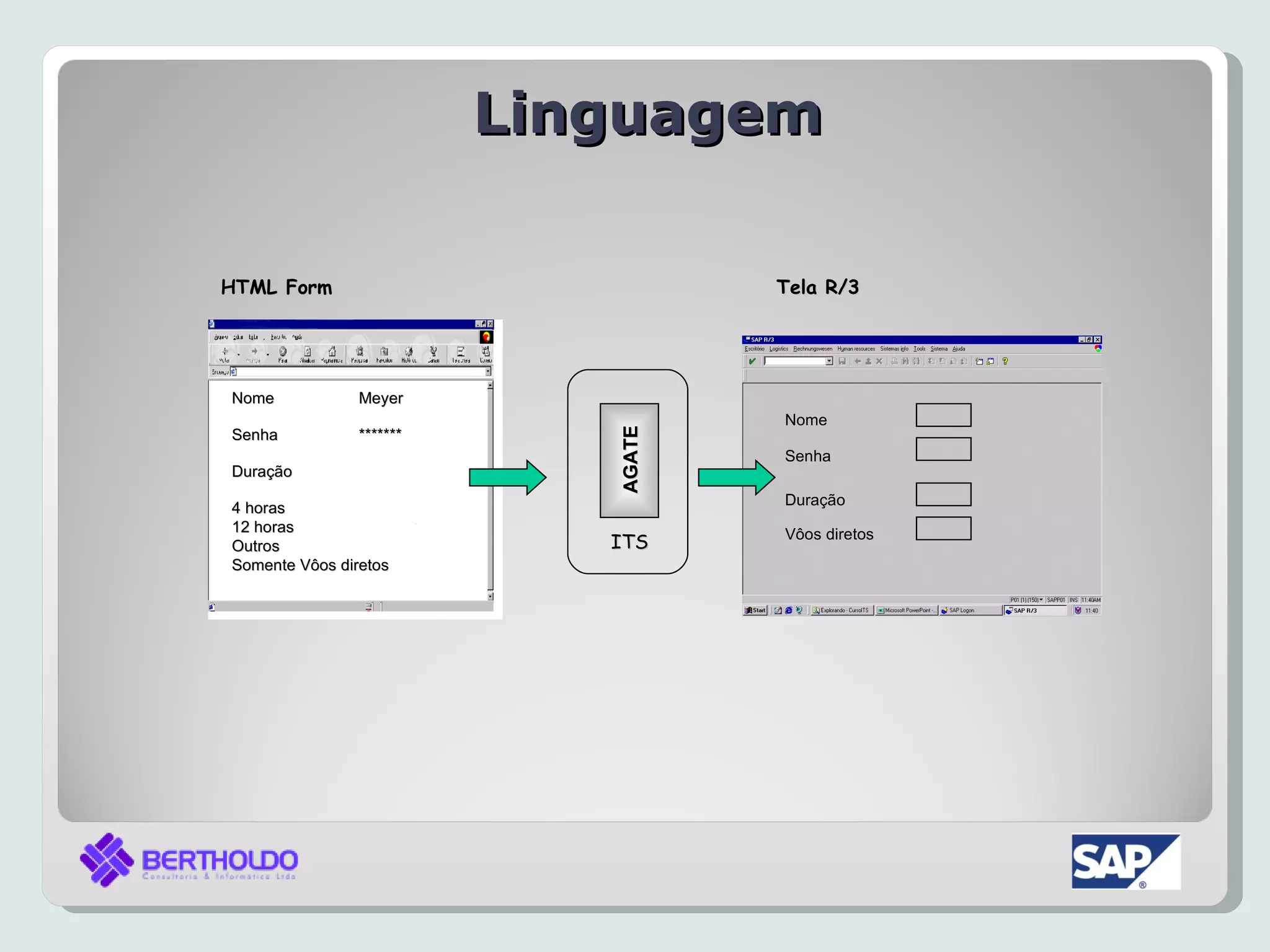

Linguagem

HTML Form Tela R/3

Nome Meyer
Nome
Senha *******

AGATE
Senha
Duração
Duração
4 horas
12 horas Vôos diretos
Outros ITS
Somente Vôos diretos

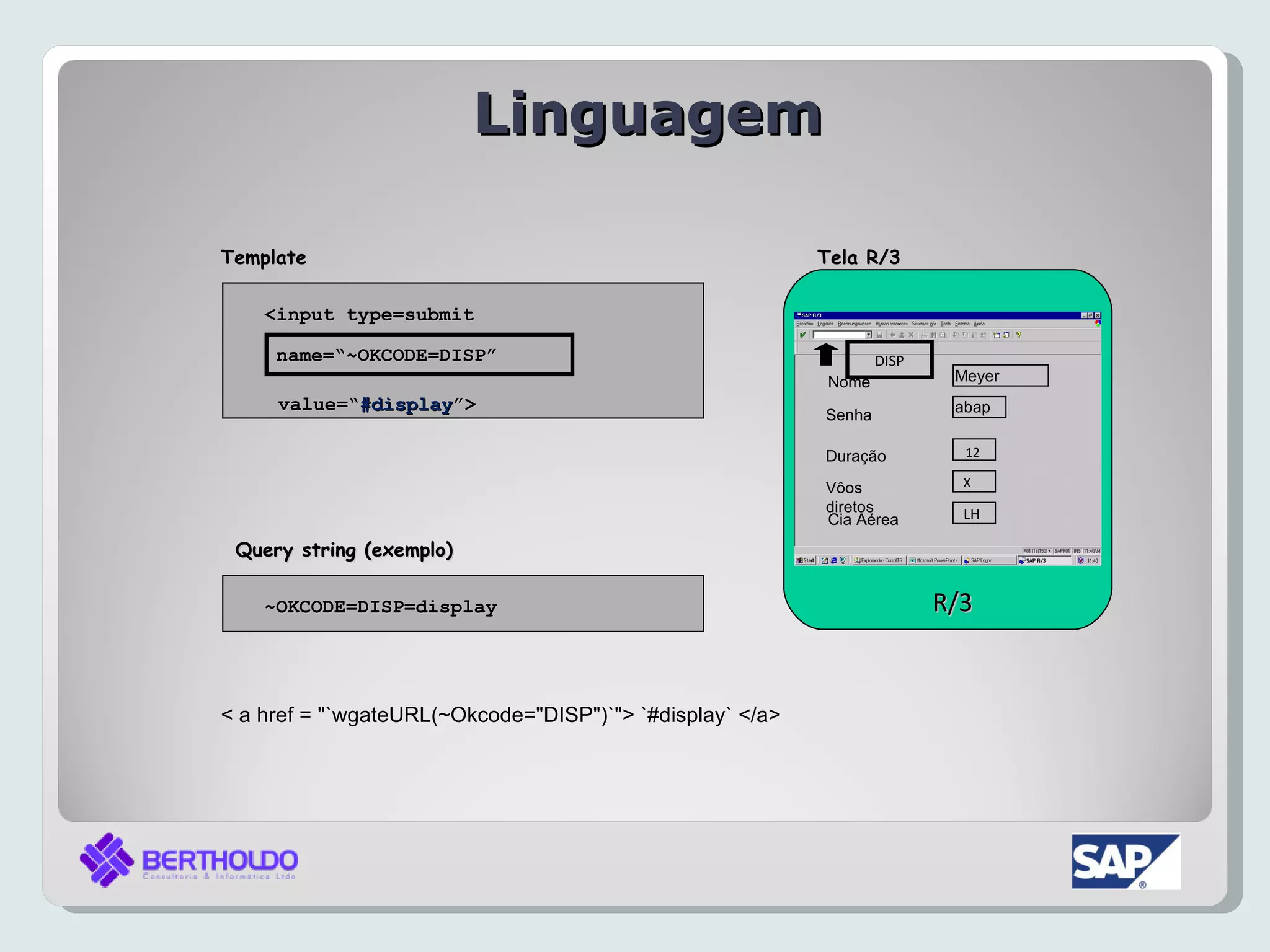

Linguagem

Template Tela R/3

<input type=submit

name=“~OKCODE=DISP” DISP
Nome Meyer
value=“#display”>
value=“#display”> abap
Senha

Duração 12

Vôos X
diretos LH
Cia Aérea
Query string (exemplo)

~OKCODE=DISP=display R/3

< a href = "`wgateURL(~Okcode="DISP")`"> `#display` </a>

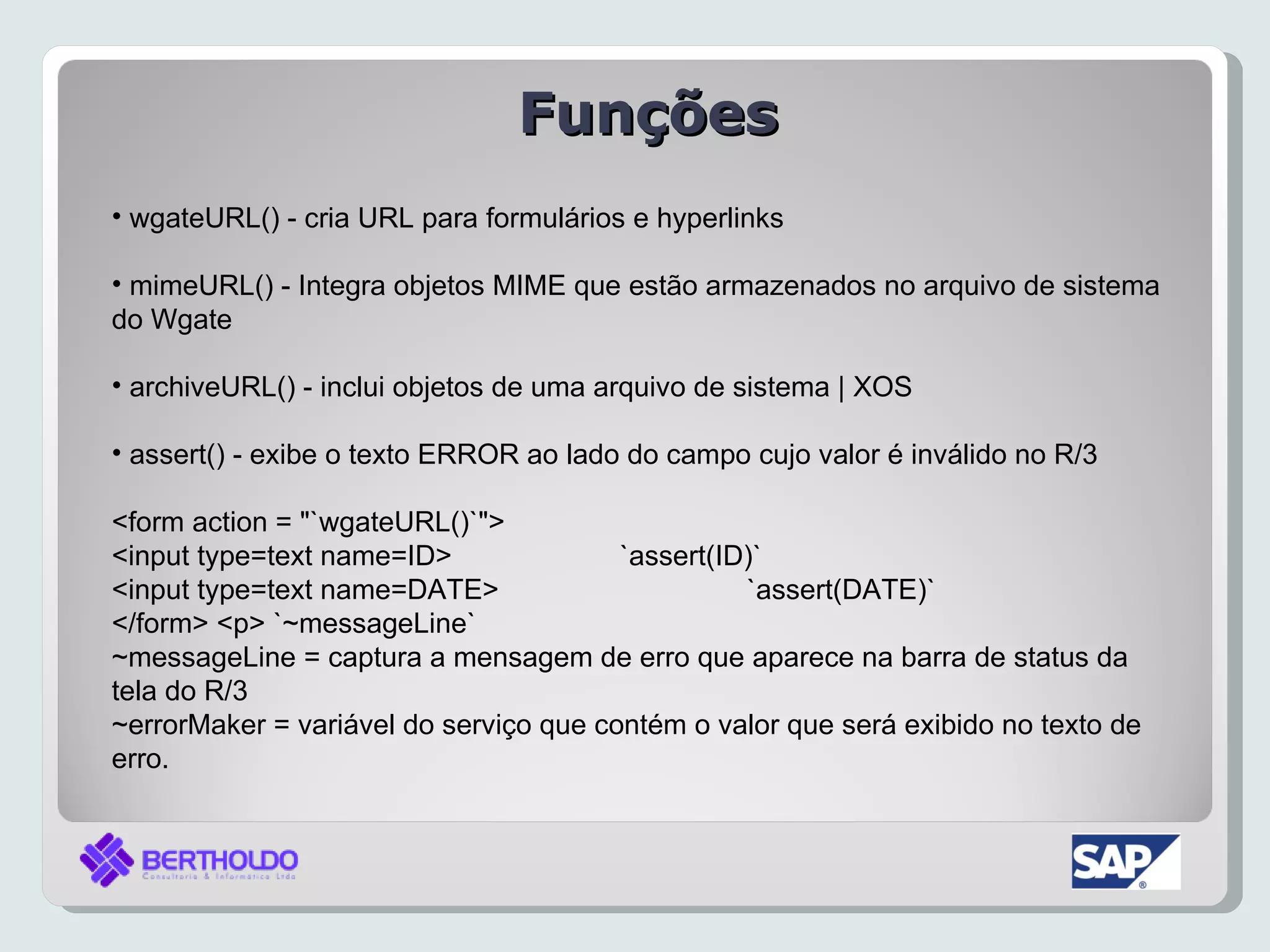

Funções
• wgateURL() - cria URL para formulários e hyperlinks

• mimeURL() - Integra objetos MIME que estão armazenados no arquivo de sistema
do Wgate

• archiveURL() - inclui objetos de uma arquivo de sistema | XOS

• assert() - exibe o texto ERROR ao lado do campo cujo valor é inválido no R/3

<form action = "`wgateURL()`">
<input type=text name=ID> `assert(ID)`
<input type=text name=DATE> `assert(DATE)`
</form> <p> `~messageLine`
~messageLine = captura a mensagem de erro que aparece na barra de status da
tela do R/3
~errorMaker = variável do serviço que contém o valor que será exibido no texto de
erro.

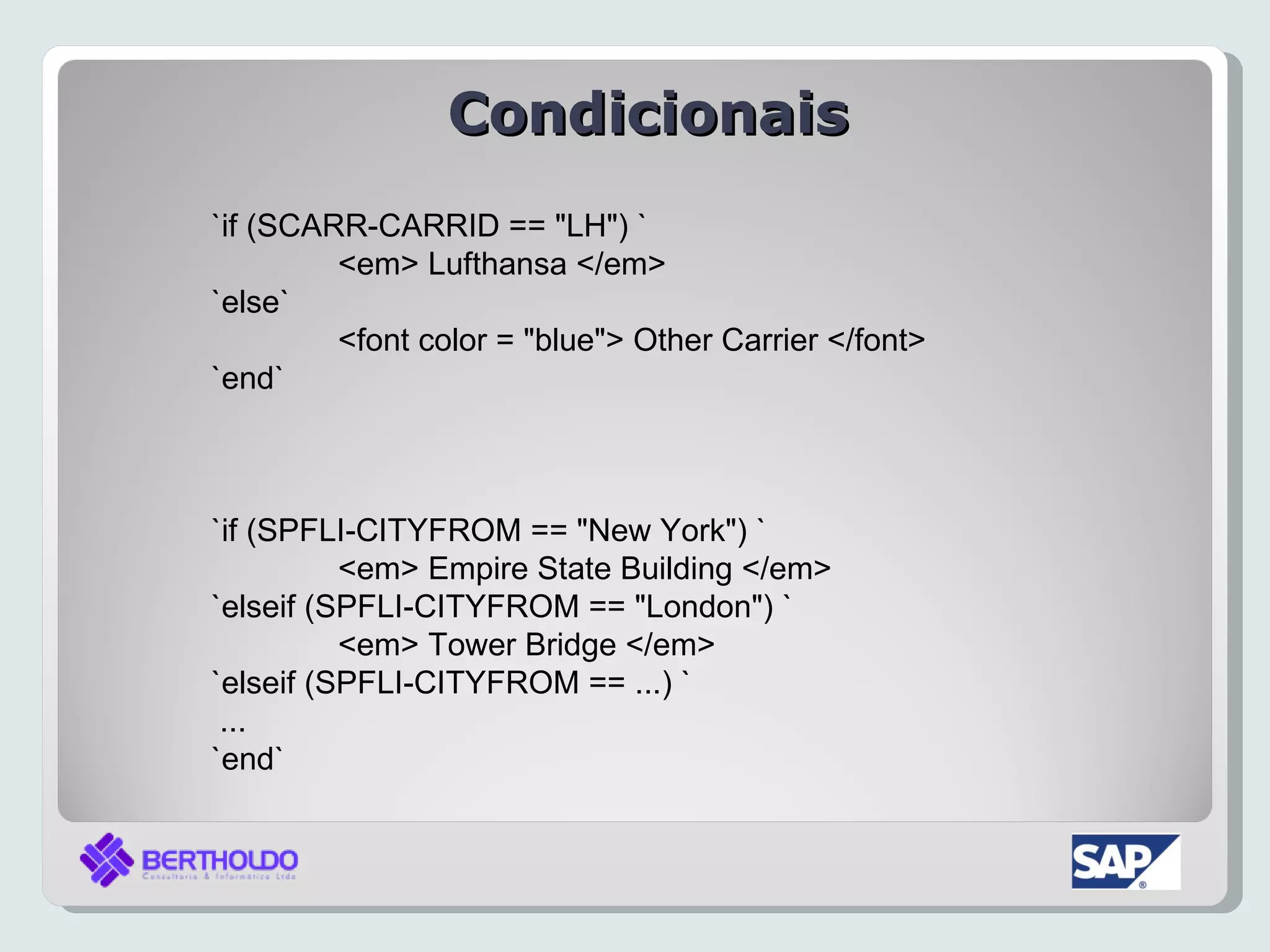

Condicionais
ìf (SCARR-CARRID == "LH") `
<em> Lufthansa </em>
èlse`
<font color = "blue"> Other Carrier </font>
ènd`

ìf (SPFLI-CITYFROM == "New York") `
<em> Empire State Building </em>
èlseif (SPFLI-CITYFROM == "London") `
<em> Tower Bridge </em>
èlseif (SPFLI-CITYFROM == ...) `
...
ènd`

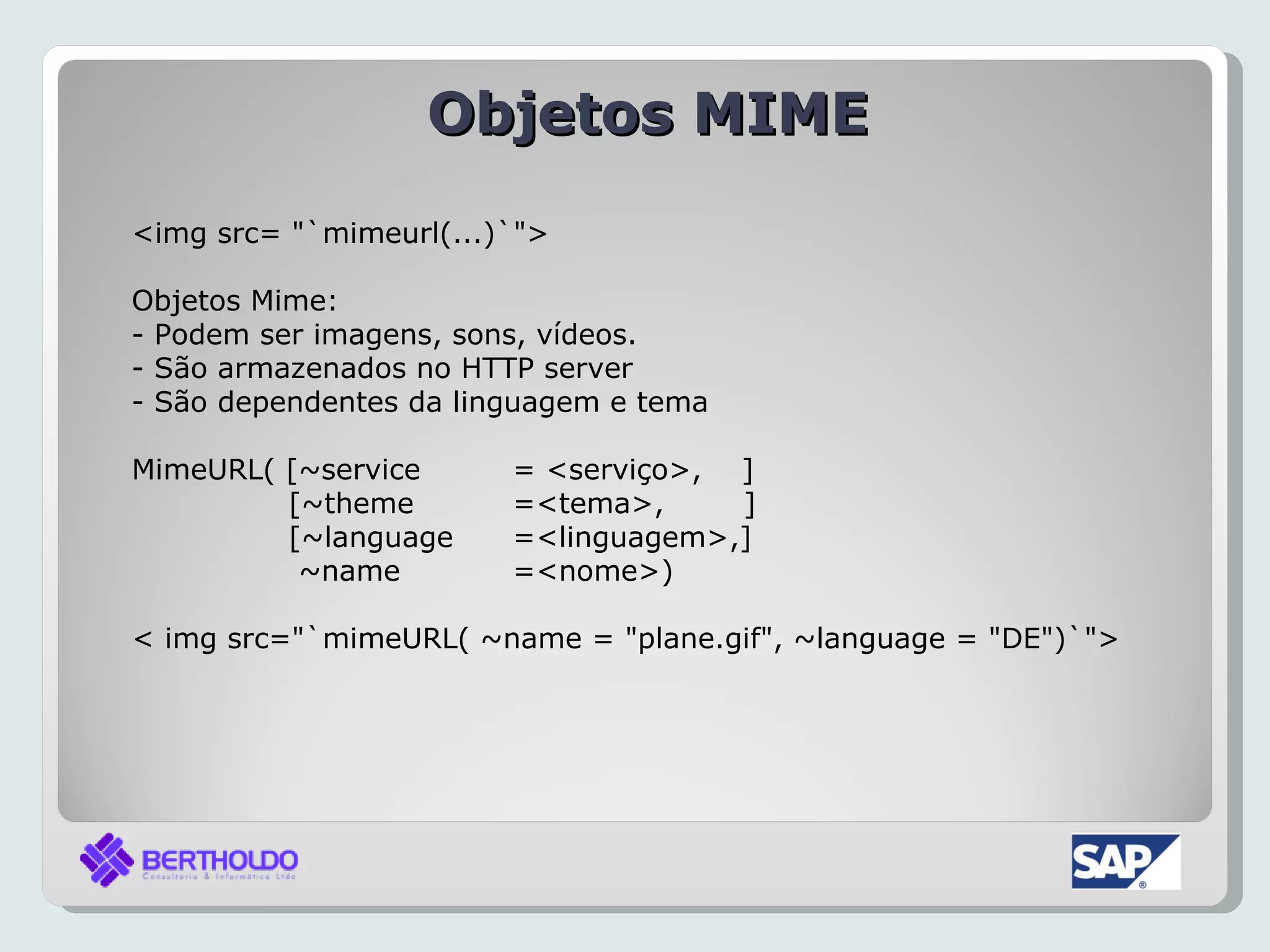

Objetos MIME
<img src= "`mimeurl(...)`">

Objetos Mime:
- Podem ser imagens, sons, vídeos.
- São armazenados no HTTP server
- São dependentes da linguagem e tema

MimeURL( [~service = <serviço>, ]
[~theme =<tema>, ]
[~language =<linguagem>,]
~name =<nome>)

< img src="`mimeURL( ~name = "plane.gif", ~language = "DE")`">

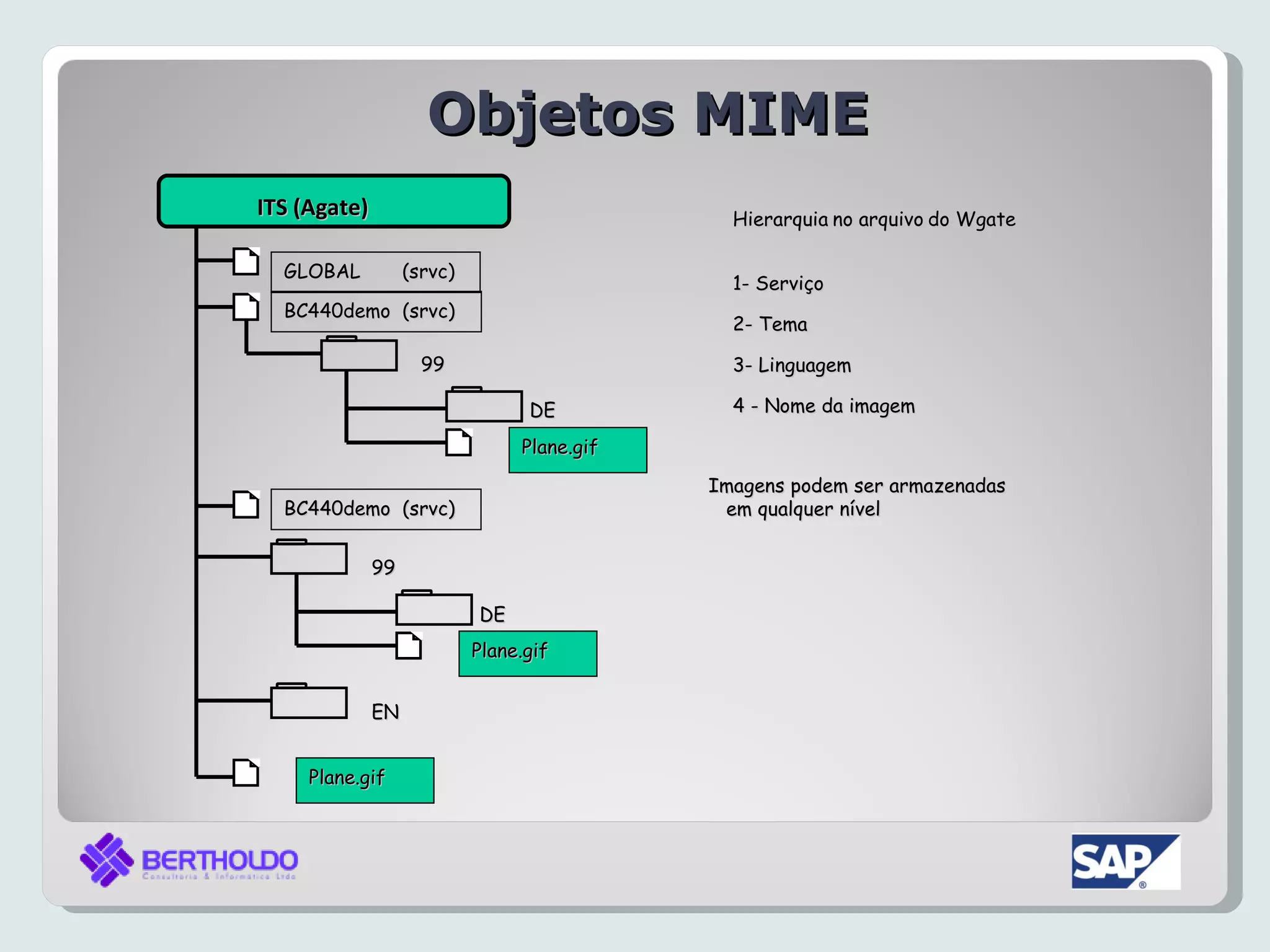

Objetos MIME
ITS (Agate) Hierarquia no arquivo do Wgate

GLOBAL (srvc)
1- Serviço
BC440demo (srvc)
2- Tema

99 3- Linguagem

DE 4 - Nome da imagem

Imagens podem ser armazenadas
BC440demo (srvc) em qualquer nível

99

DE

EN

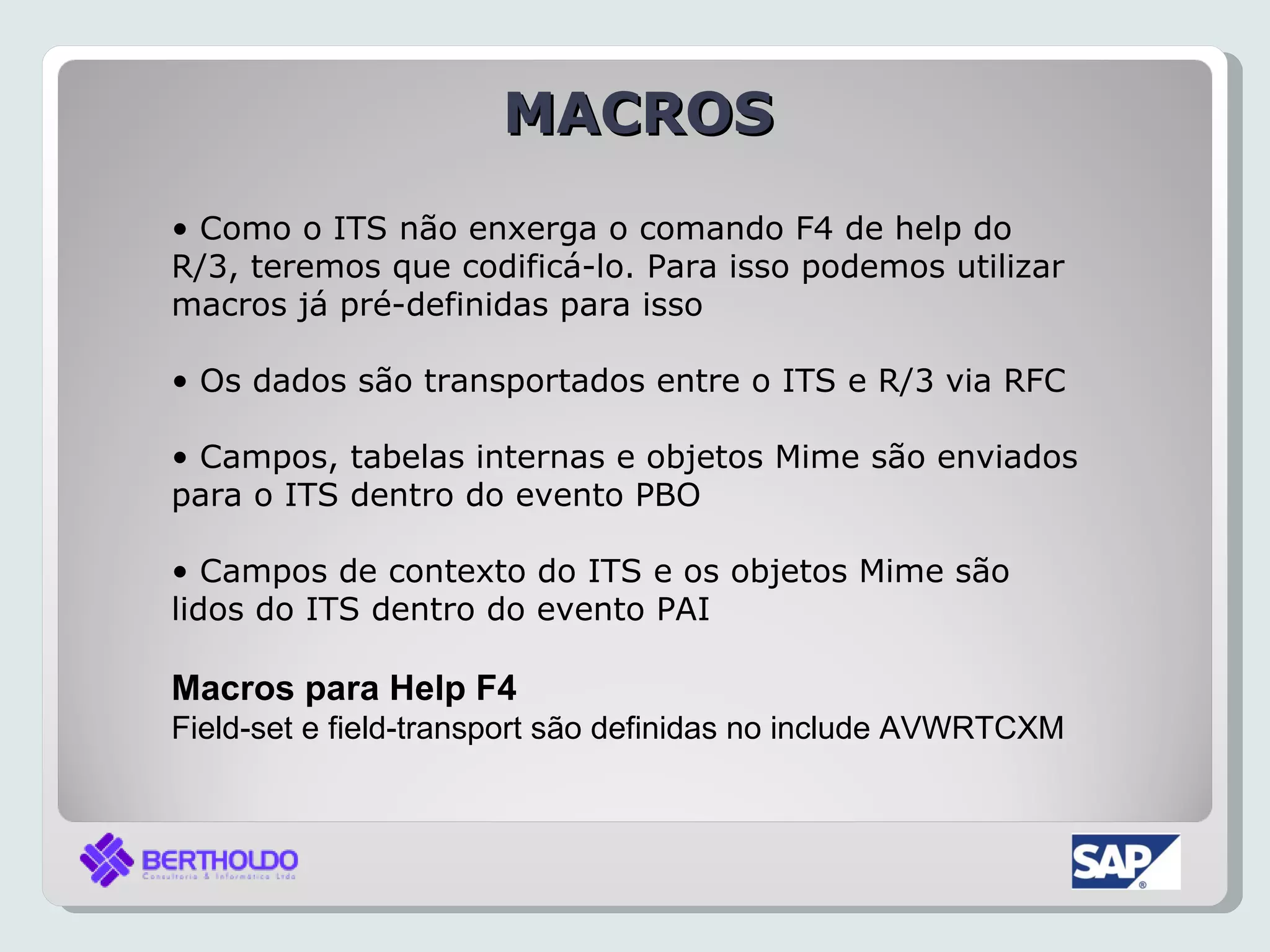

MACROS
• Como o ITS não enxerga o comando F4 de help do
R/3, teremos que codificá-lo. Para isso podemos utilizar
macros já pré-definidas para isso

• Os dados são transportados entre o ITS e R/3 via RFC

• Campos, tabelas internas e objetos Mime são enviados
para o ITS dentro do evento PBO

• Campos de contexto do ITS e os objetos Mime são
lidos do ITS dentro do evento PAI

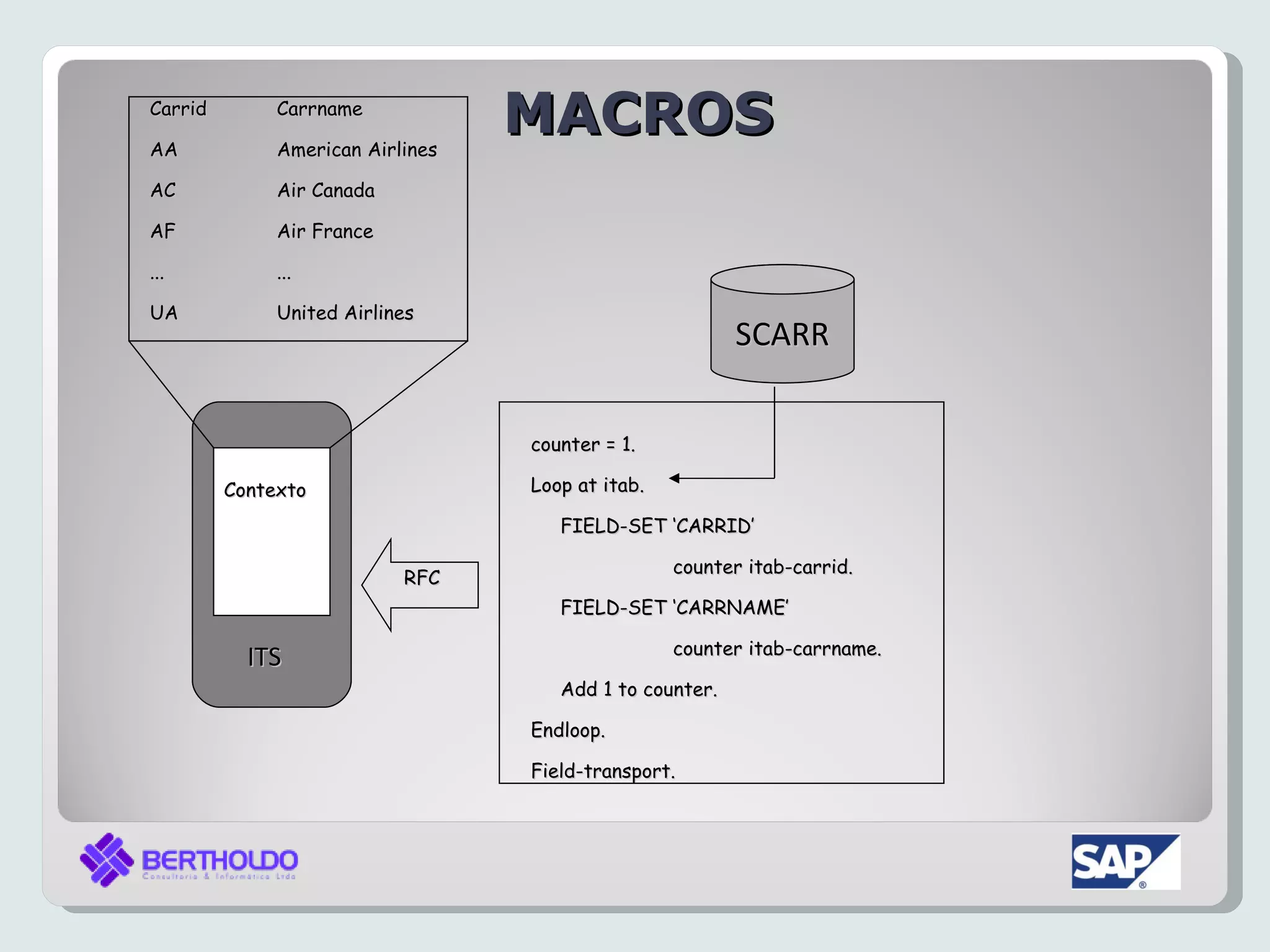

Macros para Help F4
Field-set e field-transport são definidas no include AVWRTCXM

Carrid

AA
Carrname

American Airlines
MACROS
AC Air Canada

AF Air France

... ...

UA United Airlines
SCARR

counter = 1.

Contexto Loop at itab.

FIELD-SET ‘CARRID’

counter itab-carrid.
RFC
FIELD-SET ‘CARRNAME’

counter itab-carrname.
ITS
Add 1 to counter.

Endloop.

Field-transport.

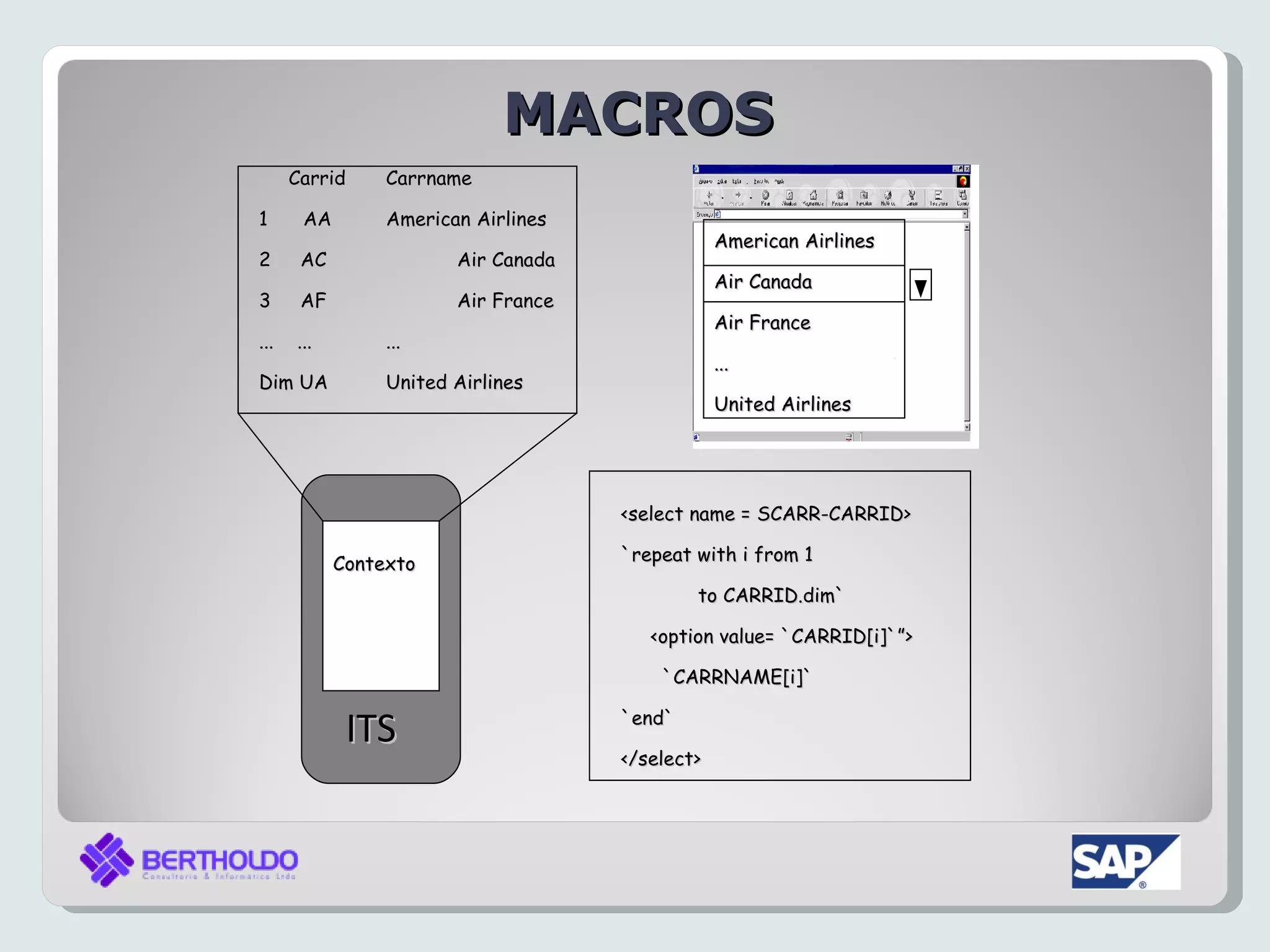

MACROS
Carrid Carrname

1 AA American Airlines
American Airlines
2 AC Air Canada
Air Canada
3 AF Air France
Air France
... ... ...
...
Dim UA United Airlines
United Airlines

<select name = SCARR-CARRID>

Contexto `repeat with i from 1

to CARRID.dim`

<option value= `CARRID[i]`”>

`CARRNAME[i]`

ITS `end`

</select>

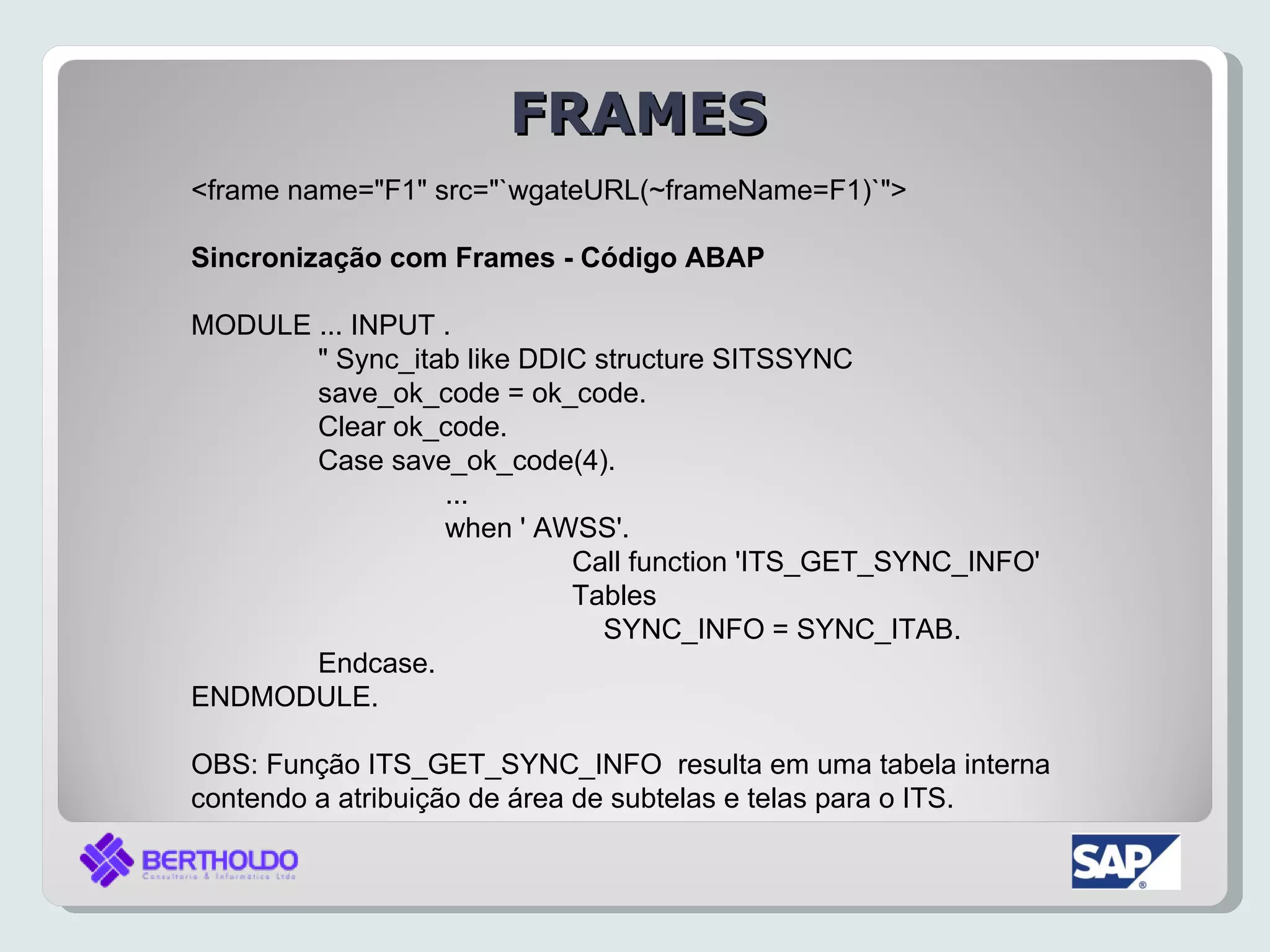

FRAMES
<frame name="F1" src="`wgateURL(~frameName=F1)`">

Sincronização com Frames - Código ABAP

MODULE ... INPUT .
" Sync_itab like DDIC structure SITSSYNC
save_ok_code = ok_code.
Clear ok_code.
Case save_ok_code(4).
...
when ' AWSS'.
Call function 'ITS_GET_SYNC_INFO'
Tables
SYNC_INFO = SYNC_ITAB.
Endcase.
ENDMODULE.

OBS: Função ITS_GET_SYNC_INFO resulta em uma tabela interna
contendo a atribuição de área de subtelas e telas para o ITS.

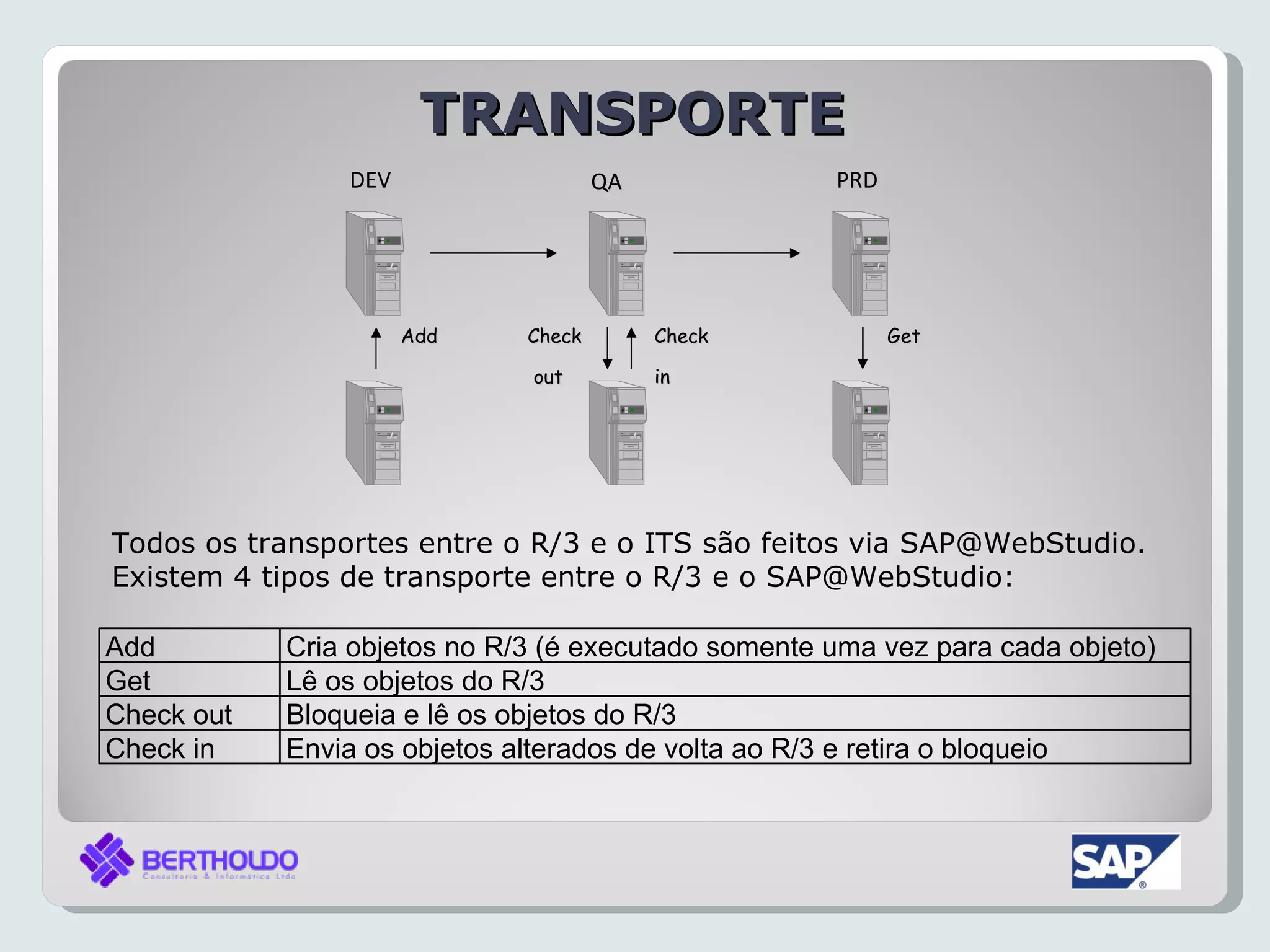

TRANSPORTE
DEV QA PRD

Add Check Check Get

out in

Todos os transportes entre o R/3 e o ITS são feitos via SAP@WebStudio.
Existem 4 tipos de transporte entre o R/3 e o SAP@WebStudio:

Add Cria objetos no R/3 (é executado somente uma vez para cada objeto)
Get Lê os objetos do R/3
Check out Bloqueia e lê os objetos do R/3
Check in Envia os objetos alterados de volta ao R/3 e retira o bloqueio
