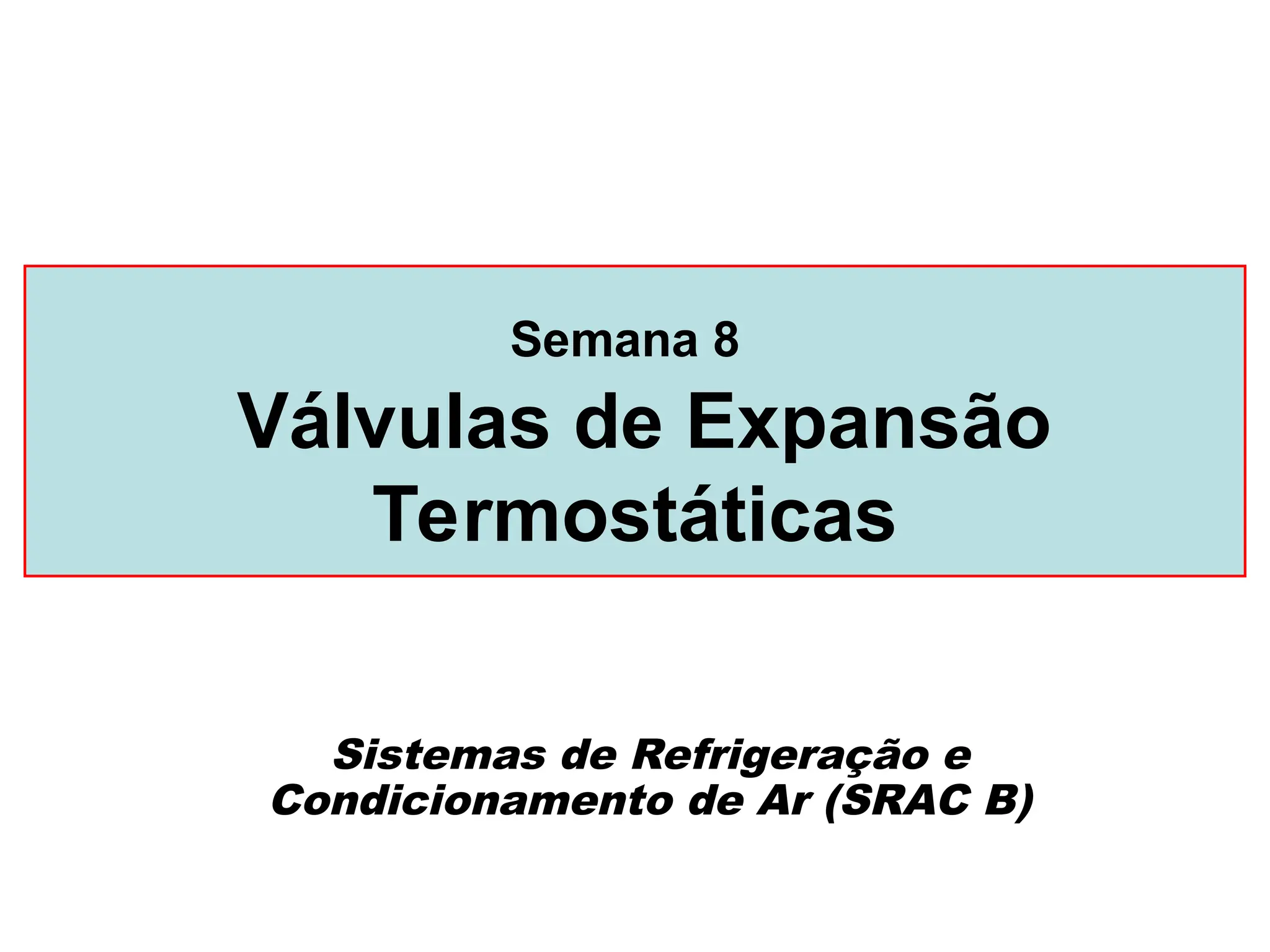

- 1. Semana 8 Válvulas deExpansão Termostáticas Sistemas de Refrigeração e Condicionamento de Ar (SRAC B)

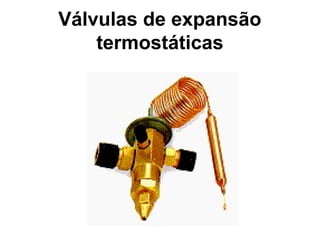

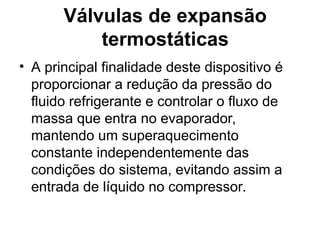

- 2. Válvulas de expansão termostáticas •A principal finalidade deste dispositivo é proporcionar a redução da pressão do fluido refrigerante e controlar o fluxo de massa que entra no evaporador, mantendo um superaquecimento constante independentemente das condições do sistema, evitando assim a entrada de líquido no compressor.
- 3.

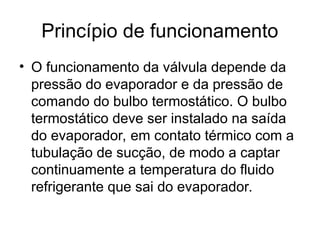

- 4. Princípio de funcionamento •O funcionamento da válvula depende da pressão do evaporador e da pressão de comando do bulbo termostático. O bulbo termostático deve ser instalado na saída do evaporador, em contato térmico com a tubulação de sucção, de modo a captar continuamente a temperatura do fluido refrigerante que sai do evaporador.

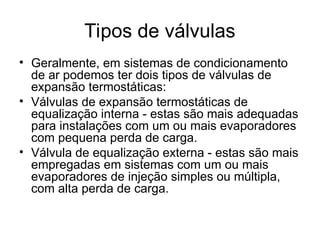

- 5. Tipos de válvulas •Geralmente, em sistemas de condicionamento de ar podemos ter dois tipos de válvulas de expansão termostáticas: • Válvulas de expansão termostáticas de equalização interna - estas são mais adequadas para instalações com um ou mais evaporadores com pequena perda de carga. • Válvula de equalização externa - estas são mais empregadas em sistemas com um ou mais evaporadores de injeção simples ou múltipla, com alta perda de carga.
- 6.
- 7.

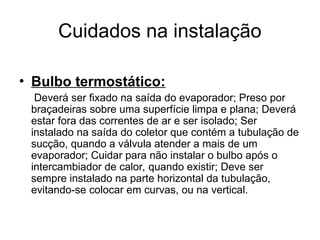

- 8. Cuidados na instalação •Bulbo termostático: Deverá ser fixado na saída do evaporador; Preso por braçadeiras sobre uma superfície limpa e plana; Deverá estar fora das correntes de ar e ser isolado; Ser instalado na saída do coletor que contém a tubulação de sucção, quando a válvula atender a mais de um evaporador; Cuidar para não instalar o bulbo após o intercambiador de calor, quando existir; Deve ser sempre instalado na parte horizontal da tubulação, evitando-se colocar em curvas, ou na vertical.
- 9. Cuidados na instalação •Equalizador Externo: Instalar o equalizador após o bulbo termostático, a uma distancia aproximada de 10 a 20 cm; Instalar o equalizador na saída do coletor que contém a tubulação de sucção, quando a válvula atender mais de um evaporador; Cuidar para não instalar o equalizador externo após o intercambiador de calor, quando este existir.
- 10. Identificação • Uma válvulade expansão termostática com a seguinte identificação: • TAD - 3,0 - R12 - N • Significa : • TAD - Válvula de expansão termostática com equalização interna; • 3,0 - capacidade nominal de 3,0 TR; • R12 - refrigerante CFC-12; • N - campo de aplicação normal ( temperatura de evaporação de -30°C a + 10°C).

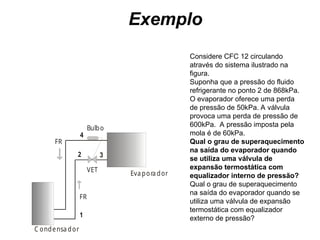

- 11. Exemplo C ondensa dor Evapora dor VET FR FR Bulbo 1 2 3 4 Considere CFC 12 circulando através do sistema ilustrado na figura. Suponha que a pressão do fluido refrigerante no ponto 2 de 868kPa. O evaporador oferece uma perda de pressão de 50kPa. A válvula provoca uma perda de pressão de 600kPa. A pressão imposta pela mola é de 60kPa. Qual o grau de superaquecimento na saída do evaporador quando se utiliza uma válvula de expansão termostática com equalizador interno de pressão? Qual o grau de superaquecimento na saída do evaporador quando se utiliza uma válvula de expansão termostática com equalizador externo de pressão?

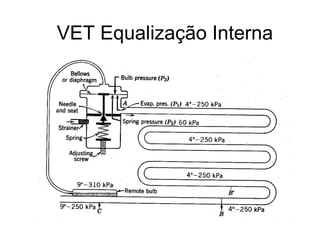

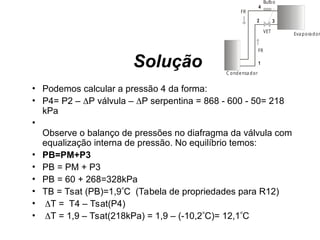

- 12. Solução • Podemos calculara pressão 4 da forma: • P4= P2 – P válvula – P serpentina = 868 - 600 - 50= 218 kPa • Observe o balanço de pressões no diafragma da válvula com equalização interna de pressão. No equilíbrio temos: • PB=PM+P3 • PB = PM + P3 • PB = 60 + 268=328kPa • TB = Tsat (PB)=1,9C (Tabela de propriedades para R12) • T = T4 – Tsat(P4) • T = 1,9 – Tsat(218kPa) = 1,9 – (-10,2C)= 12,1C C ondensa dor Eva porador VET FR FR Bulbo 1 2 3 4

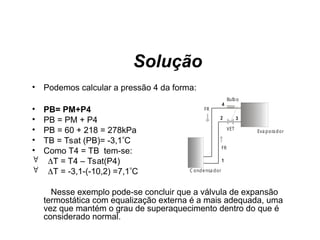

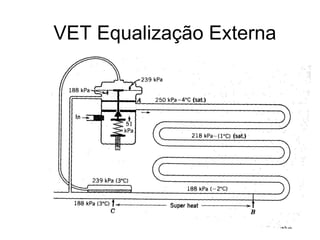

- 13. Solução • Podemos calculara pressão 4 da forma: • PB= PM+P4 • PB = PM + P4 • PB = 60 + 218 = 278kPa • TB = Tsat (PB)= -3,1C • Como T4 = TB tem-se: T = T4 – Tsat(P4) T = -3,1-(-10,2) =7,1C Nesse exemplo pode-se concluir que a válvula de expansão termostática com equalização externa é a mais adequada, uma vez que mantém o grau de superaquecimento dentro do que é considerado normal. C ondensa dor Eva porador VET FR FR Bulbo 1 2 3 4
