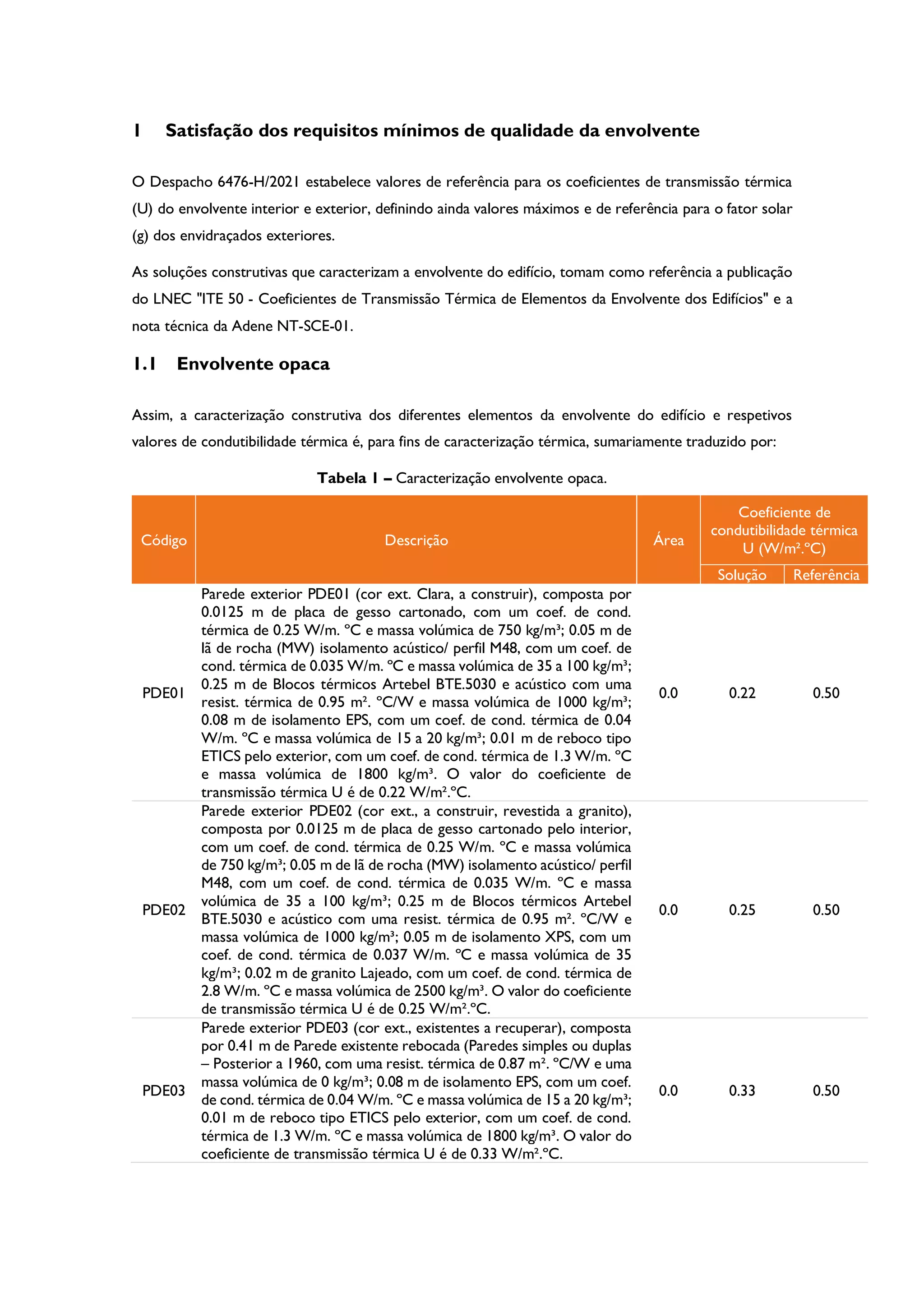

1. 1 Satisfação dos requisitos mínimos de qualidade da envolvente
O Despacho 6476-H/2021 estabelece valores de referência para os coeficientes de transmissão térmica
(U) do envolvente interior e exterior, definindo ainda valores máximos e de referência para o fator solar
(g) dos envidraçados exteriores.
As soluções construtivas que caracterizam a envolvente do edifício, tomam como referência a publicação
do LNEC "ITE 50 - Coeficientes de Transmissão Térmica de Elementos da Envolvente dos Edifícios" e a
nota técnica da Adene NT-SCE-01.
1.1 Envolvente opaca
Assim, a caracterização construtiva dos diferentes elementos da envolvente do edifício e respetivos
valores de condutibilidade térmica é, para fins de caracterização térmica, sumariamente traduzido por:
Tabela 1 – Caracterização envolvente opaca.
Código Descrição Área
Coeficiente de
condutibilidade térmica
U (W/m².ºC)
Solução Referência
PDE01
Parede exterior PDE01 (cor ext. Clara, a construir), composta por
0.0125 m de placa de gesso cartonado, com um coef. de cond.
térmica de 0.25 W/m. ºC e massa volúmica de 750 kg/m³; 0.05 m de
lã de rocha (MW) isolamento acústico/ perfil M48, com um coef. de
cond. térmica de 0.035 W/m. ºC e massa volúmica de 35 a 100 kg/m³;
0.25 m de Blocos térmicos Artebel BTE.5030 e acústico com uma
resist. térmica de 0.95 m². ºC/W e massa volúmica de 1000 kg/m³;
0.08 m de isolamento EPS, com um coef. de cond. térmica de 0.04
W/m. ºC e massa volúmica de 15 a 20 kg/m³; 0.01 m de reboco tipo
ETICS pelo exterior, com um coef. de cond. térmica de 1.3 W/m. ºC
e massa volúmica de 1800 kg/m³. O valor do coeficiente de
transmissão térmica U é de 0.22 W/m².ºC.
0.0 0.22 0.50
PDE02
Parede exterior PDE02 (cor ext., a construir, revestida a granito),
composta por 0.0125 m de placa de gesso cartonado pelo interior,
com um coef. de cond. térmica de 0.25 W/m. ºC e massa volúmica
de 750 kg/m³; 0.05 m de lã de rocha (MW) isolamento acústico/ perfil
M48, com um coef. de cond. térmica de 0.035 W/m. ºC e massa
volúmica de 35 a 100 kg/m³; 0.25 m de Blocos térmicos Artebel
BTE.5030 e acústico com uma resist. térmica de 0.95 m². ºC/W e
massa volúmica de 1000 kg/m³; 0.05 m de isolamento XPS, com um
coef. de cond. térmica de 0.037 W/m. ºC e massa volúmica de 35
kg/m³; 0.02 m de granito Lajeado, com um coef. de cond. térmica de
2.8 W/m. ºC e massa volúmica de 2500 kg/m³. O valor do coeficiente
de transmissão térmica U é de 0.25 W/m².ºC.
0.0 0.25 0.50
PDE03
Parede exterior PDE03 (cor ext., existentes a recuperar), composta
por 0.41 m de Parede existente rebocada (Paredes simples ou duplas
– Posterior a 1960, com uma resist. térmica de 0.87 m². ºC/W e uma
massa volúmica de 0 kg/m³; 0.08 m de isolamento EPS, com um coef.
de cond. térmica de 0.04 W/m. ºC e massa volúmica de 15 a 20 kg/m³;
0.01 m de reboco tipo ETICS pelo exterior, com um coef. de cond.
térmica de 1.3 W/m. ºC e massa volúmica de 1800 kg/m³. O valor do
coeficiente de transmissão térmica U é de 0.33 W/m².ºC.
0.0 0.33 0.50

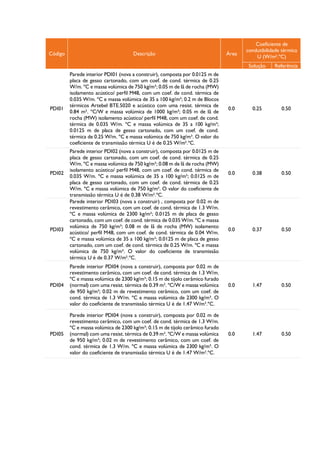

2. Código Descrição Área
Coeficiente de
condutibilidade térmica
U (W/m².ºC)
Solução Referência
PDI01
Parede interior PDI01 (nova a construir), composta por 0.0125 m de
placa de gesso cartonado, com um coef. de cond. térmica de 0.25
W/m. ºC e massa volúmica de 750 kg/m³; 0.05 m de lã de rocha (MW)
isolamento acústico/ perfil M48, com um coef. de cond. térmica de
0.035 W/m. ºC e massa volúmica de 35 a 100 kg/m³; 0.2 m de Blocos
térmicos Artebel BTE.5020 e acústico com uma resist. térmica de
0.84 m². ºC/W e massa volúmica de 1000 kg/m³; 0.05 m de lã de
rocha (MW) isolamento acústico/ perfil M48, com um coef. de cond.
térmica de 0.035 W/m. ºC e massa volúmica de 35 a 100 kg/m³;
0.0125 m de placa de gesso cartonado, com um coef. de cond.
térmica de 0.25 W/m. ºC e massa volúmica de 750 kg/m³. O valor do
coeficiente de transmissão térmica U é de 0.25 W/m².ºC.
0.0 0.25 0.50
PDI02
Parede interior PDI02 (nova a construir), composta por 0.0125 m de
placa de gesso cartonado, com um coef. de cond. térmica de 0.25
W/m. ºC e massa volúmica de 750 kg/m³; 0.08 m de lã de rocha (MW)
isolamento acústico/ perfil M48, com um coef. de cond. térmica de
0.035 W/m. ºC e massa volúmica de 35 a 100 kg/m³; 0.0125 m de
placa de gesso cartonado, com um coef. de cond. térmica de 0.25
W/m. ºC e massa volúmica de 750 kg/m³. O valor do coeficiente de
transmissão térmica U é de 0.38 W/m².ºC.
0.0 0.38 0.50
PDI03
Parede interior PDI03 (nova a construir) , composta por 0.02 m de
revestimento cerâmico, com um coef. de cond. térmica de 1.3 W/m.
ºC e massa volúmica de 2300 kg/m³; 0.0125 m de placa de gesso
cartonado, com um coef. de cond. térmica de 0.035 W/m. ºC e massa
volúmica de 750 kg/m³; 0.08 m de lã de rocha (MW) isolamento
acústico/ perfil M48, com um coef. de cond. térmica de 0.04 W/m.
ºC e massa volúmica de 35 a 100 kg/m³; 0.0125 m de placa de gesso
cartonado, com um coef. de cond. térmica de 0.25 W/m. ºC e massa
volúmica de 750 kg/m³. O valor do coeficiente de transmissão
térmica U é de 0.37 W/m².ºC.
0.0 0.37 0.50
PDI04
Parede interior PDI04 (nova a construir), composta por 0.02 m de
revestimento cerâmico, com um coef. de cond. térmica de 1.3 W/m.
ºC e massa volúmica de 2300 kg/m³; 0.15 m de tijolo cerâmico furado
(normal) com uma resist. térmica de 0.39 m². ºC/W e massa volúmica
de 950 kg/m³; 0.02 m de revestimento cerâmico, com um coef. de
cond. térmica de 1.3 W/m. ºC e massa volúmica de 2300 kg/m³. O
valor do coeficiente de transmissão térmica U é de 1.47 W/m².ºC.
0.0 1.47 0.50
PDI05
Parede interior PDI04 (nova a construir), composta por 0.02 m de
revestimento cerâmico, com um coef. de cond. térmica de 1.3 W/m.
ºC e massa volúmica de 2300 kg/m³; 0.15 m de tijolo cerâmico furado
(normal) com uma resist. térmica de 0.39 m². ºC/W e massa volúmica
de 950 kg/m³; 0.02 m de revestimento cerâmico, com um coef. de
cond. térmica de 1.3 W/m. ºC e massa volúmica de 2300 kg/m³. O
valor do coeficiente de transmissão térmica U é de 1.47 W/m².ºC.
0.0 1.47 0.50

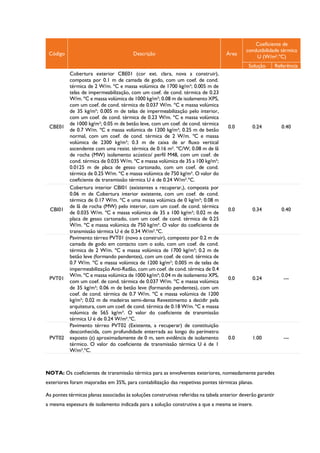

3. Código Descrição Área
Coeficiente de
condutibilidade térmica
U (W/m².ºC)
Solução Referência
CBE01
Cobertura exterior CBE01 (cor ext. clara, nova a construir),
composta por 0.1 m de camada de godo, com um coef. de cond.
térmica de 2 W/m. ºC e massa volúmica de 1700 kg/m³; 0.005 m de
telas de impermeabilização, com um coef. de cond. térmica de 0.23
W/m. ºC e massa volúmica de 1000 kg/m³; 0.08 m de isolamento XPS,
com um coef. de cond. térmica de 0.037 W/m. ºC e massa volúmica
de 35 kg/m³; 0.005 m de telas de impermeabilização pelo interior,
com um coef. de cond. térmica de 0.23 W/m. ºC e massa volúmica
de 1000 kg/m³; 0.05 m de betão leve, com um coef. de cond. térmica
de 0.7 W/m. ºC e massa volúmica de 1200 kg/m³; 0.25 m de betão
normal, com um coef. de cond. térmica de 2 W/m. ºC e massa
volúmica de 2300 kg/m³; 0.3 m de caixa de ar fluxo vertical
ascendente com uma resist. térmica de 0.16 m². ºC/W; 0.08 m de lã
de rocha (MW) isolamento acústico/ perfil M48, com um coef. de
cond. térmica de 0.035 W/m. ºC e massa volúmica de 35 a 100 kg/m³;
0.0125 m de placa de gesso cartonado, com um coef. de cond.
térmica de 0.25 W/m. ºC e massa volúmica de 750 kg/m³. O valor do
coeficiente de transmissão térmica U é de 0.24 W/m².ºC.
0.0 0.24 0.40
CBI01
Cobertura interior CBI01 (existentes a recuperar,), composta por
0.06 m de Cobertura interior existente, com um coef. de cond.
térmica de 0.17 W/m. ºC e uma massa volúmica de 0 kg/m³; 0.08 m
de lã de rocha (MW) pelo interior, com um coef. de cond. térmica
de 0.035 W/m. ºC e massa volúmica de 35 a 100 kg/m³; 0.02 m de
placa de gesso cartonado, com um coef. de cond. térmica de 0.25
W/m. ºC e massa volúmica de 750 kg/m³. O valor do coeficiente de
transmissão térmica U é de 0.34 W/m².ºC.
0.0 0.34 0.40
PVT01
Pavimento térreo PVT01 (novo a construir), composto por 0.2 m de
camada de godo em contacto com o solo, com um coef. de cond.
térmica de 2 W/m. ºC e massa volúmica de 1700 kg/m³; 0.2 m de
betão leve (formando pendentes), com um coef. de cond. térmica de
0.7 W/m. ºC e massa volúmica de 1200 kg/m³; 0.005 m de telas de
impermeabilização Anti-Radão, com um coef. de cond. térmica de 0.4
W/m. ºC e massa volúmica de 1000 kg/m³; 0.04 m de isolamento XPS,
com um coef. de cond. térmica de 0.037 W/m. ºC e massa volúmica
de 35 kg/m³; 0.06 m de betão leve (formando pendentes), com um
coef. de cond. térmica de 0.7 W/m. ºC e massa volúmica de 1200
kg/m³; 0.02 m de madeiras semi-densa Revestimento a decidir pela
arquitetura, com um coef. de cond. térmica de 0.18 W/m. ºC e massa
volúmica de 565 kg/m³. O valor do coeficiente de transmissão
térmica U é de 0.24 W/m².ºC.
0.0 0.24 ---
PVT02
Pavimento térreo PVT02 (Existente, a recuperar) de constituição
desconhecida, com profundidade enterrada ao longo do perímetro
exposto (z) aproximadamente de 0 m, sem evidência de isolamento
térmico. O valor do coeficiente de transmissão térmica U é de 1
W/m².ºC.
0.0 1.00 ---
NOTA: Os coeficientes de transmissão térmica para as envolventes exteriores, nomeadamente paredes
exteriores foram majoradas em 35%, para contabilização das respetivas pontes térmicas planas.
As pontes térmicas planas associadas às soluções construtivas referidas na tabela anterior deverão garantir
a mesma espessura de isolamento indicada para a solução construtiva a que a mesma se insere.

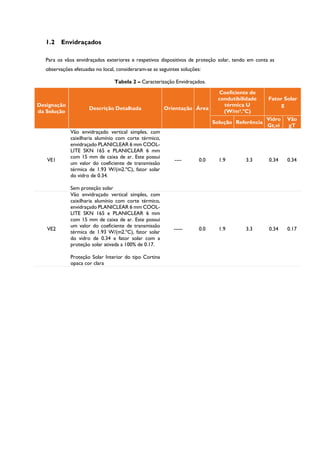

4. 1.2 Envidraçados
Para os vãos envidraçados exteriores e respetivos dispositivos de proteção solar, tendo em conta as
observações efetuadas no local, consideraram-se as seguintes soluções:
Tabela 2 – Caracterização Envidraçados.
Designação
da Solução
Descrição Detalhada Orientação Área
Coeficiente de
condutibilidade
térmica U
(W/m².ºC)
Fator Solar
g
Solução Referência
Vidro
Gt,vi
Vão
gT
VE1
Vão envidraçado vertical simples, com
caixilharia alumínio com corte térmico,
envidraçado PLANICLEAR 6 mm COOL-
LITE SKN 165 e PLANICLEAR 6 mm
com 15 mm de caixa de ar. Este possui
um valor do coeficiente de transmissão
térmica de 1.93 W/(m2.ºC), fator solar
do vidro de 0.34.
Sem proteção solar
---- 0.0 1.9 3.3 0.34 0.34
VE2
Vão envidraçado vertical simples, com
caixilharia alumínio com corte térmico,
envidraçado PLANICLEAR 6 mm COOL-
LITE SKN 165 e PLANICLEAR 6 mm
com 15 mm de caixa de ar. Este possui
um valor do coeficiente de transmissão
térmica de 1.93 W/(m2.ºC), fator solar
do vidro de 0.34 e fator solar com a
proteção solar ativada a 100% de 0.17.
Proteção Solar Interior do tipo Cortina
opaca cor clara
----- 0.0 1.9 3.3 0.34 0.17
