O documento descreve o histórico e as funcionalidades do sistema SNEP. Inicialmente desenvolvido em PHP puro, o SNEP foi reescrito utilizando o framework Zend. O documento explica como baixar e configurar o código fonte do SNEP para diferentes ambientes.

1. Amim Knabben <amim@thesource.com.br>
Rafael Bozzetti <rafael@thesource.com.br>

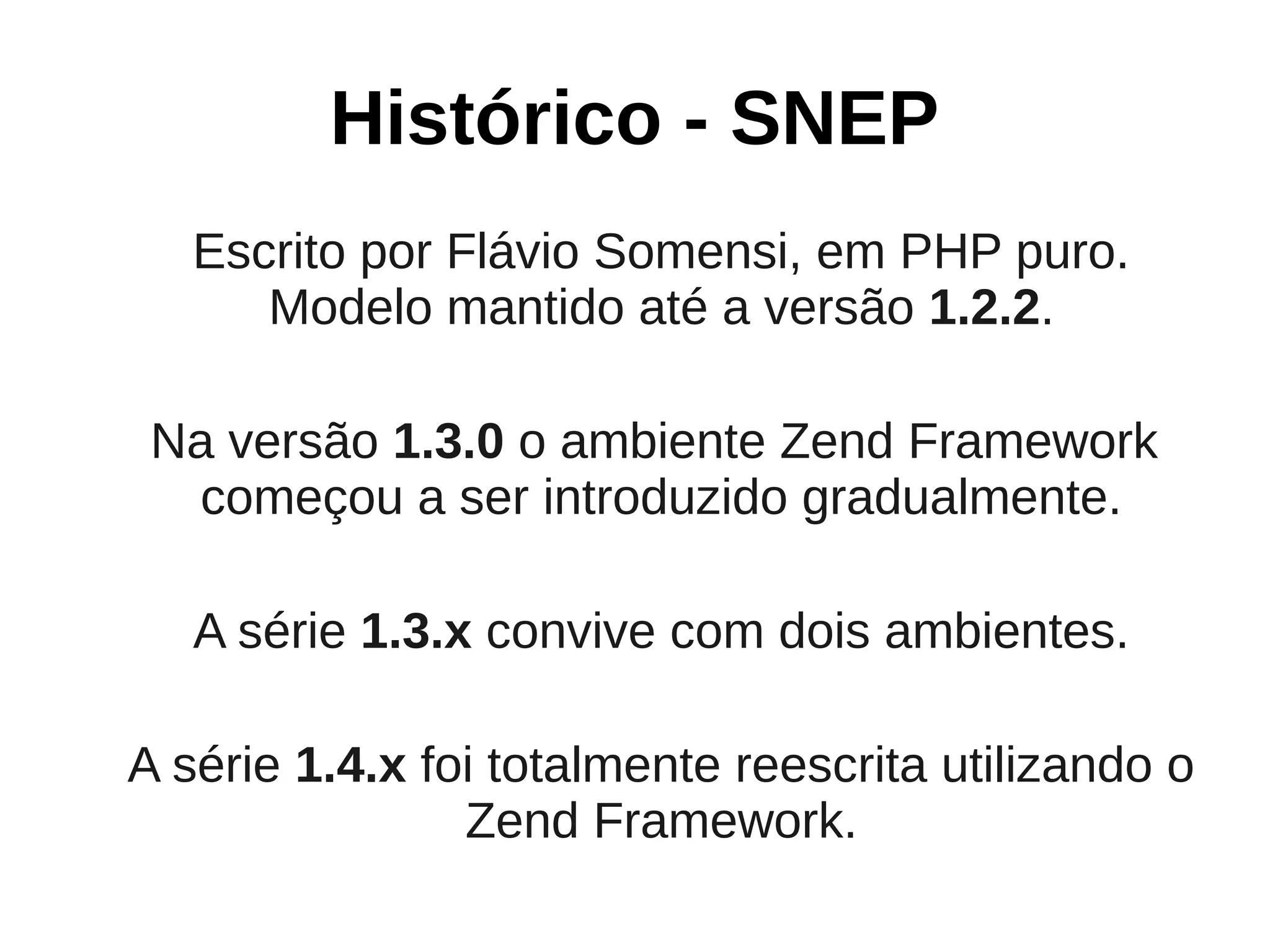

2. Histórico - SNEP
Escrito por Flávio Somensi, em PHP puro.
Modelo mantido até a versão 1.2.2.
Na versão 1.3.0 o ambiente Zend Framework
começou a ser introduzido gradualmente.
A série 1.3.x convive com dois ambientes.
A série 1.4.x foi totalmente reescrita utilizando o
Zend Framework.

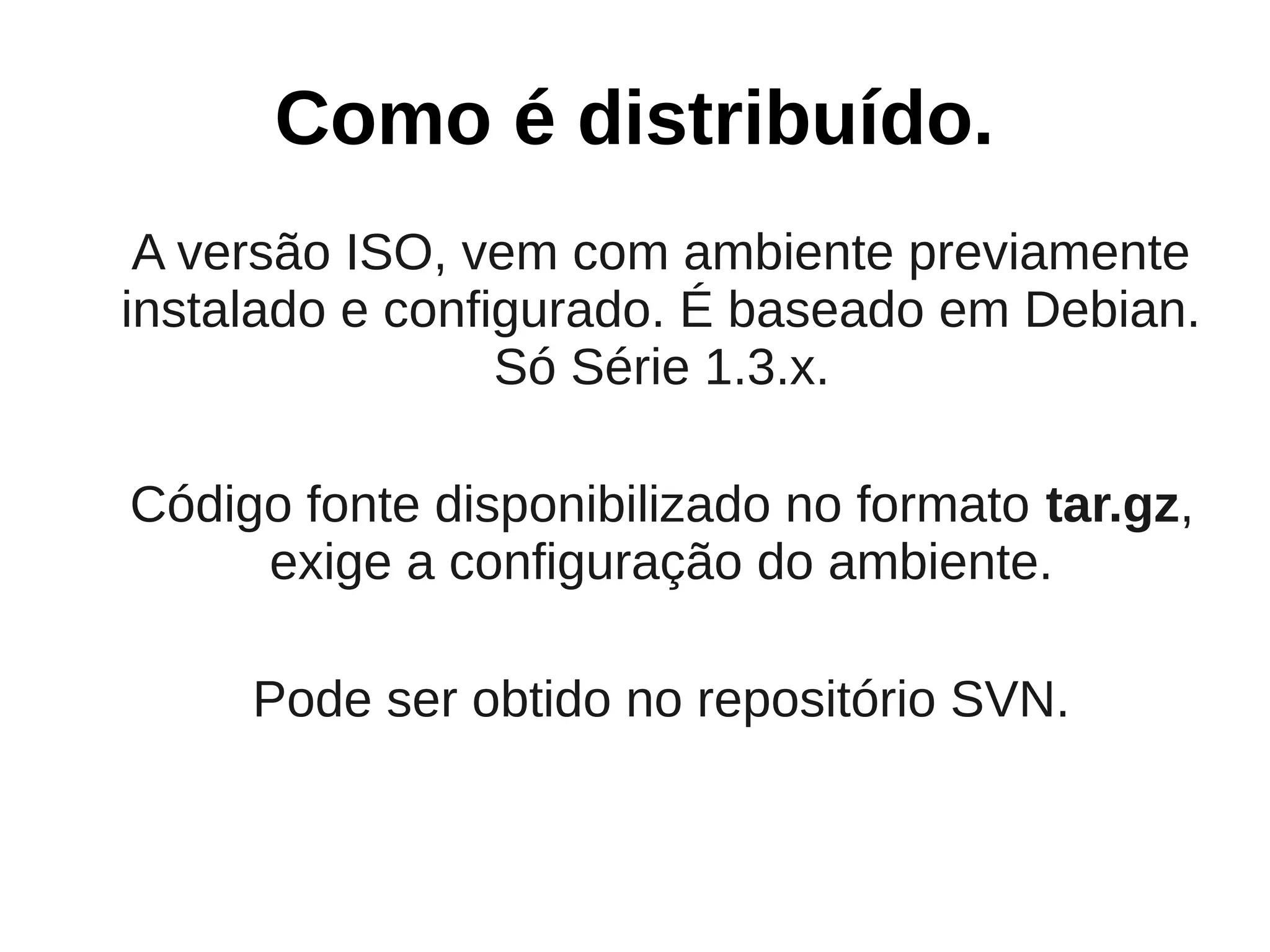

3. Como é distribuído.
A versão ISO, vem com ambiente previamente
instalado e configurado. É baseado em Debian.
Só Série 1.3.x.
Código fonte disponibilizado no formato tar.gz,
exige a configuração do ambiente.
Pode ser obtido no repositório SVN.

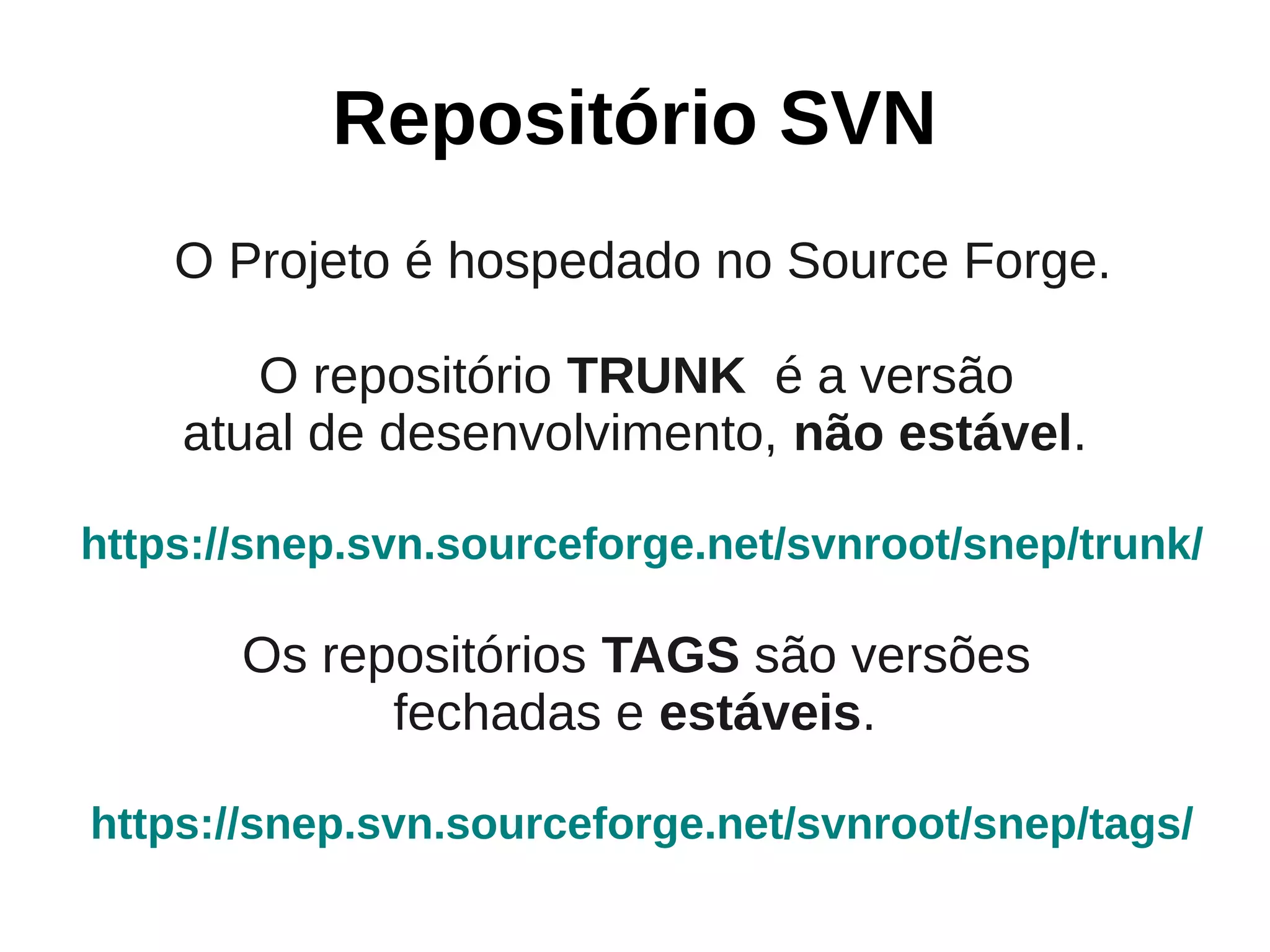

4. Repositório SVN
O Projeto é hospedado no Source Forge.
O repositório TRUNK é a versão
atual de desenvolvimento, não estável.
https://snep.svn.sourceforge.net/svnroot/snep/trunk/
Os repositórios TAGS são versões
fechadas e estáveis.
https://snep.svn.sourceforge.net/svnroot/snep/tags/

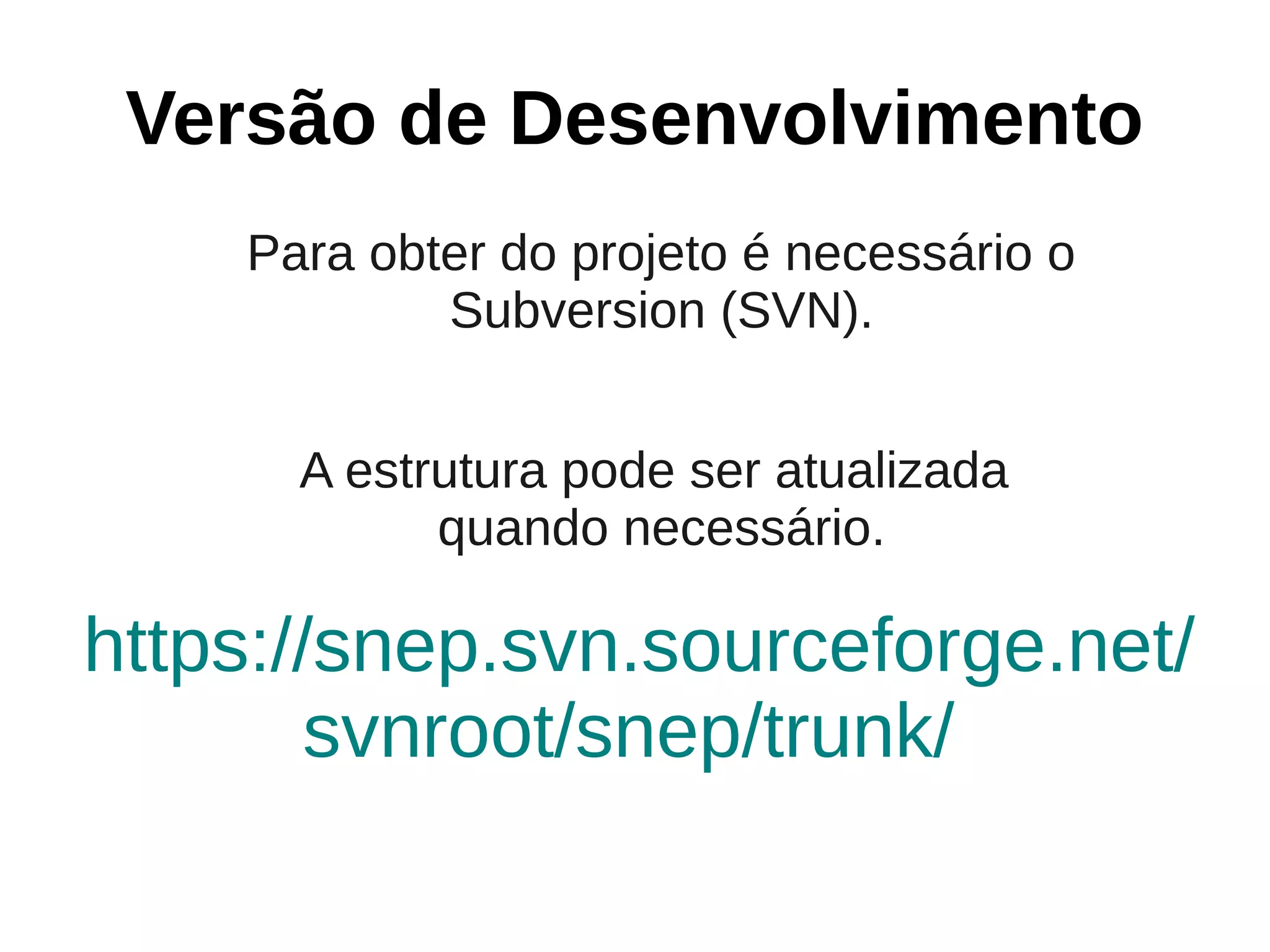

5. Versão de Desenvolvimento
Para obter do projeto é necessário o
Subversion (SVN).
A estrutura pode ser atualizada
quando necessário.
https://snep.svn.sourceforge.net/
svnroot/snep/trunk/

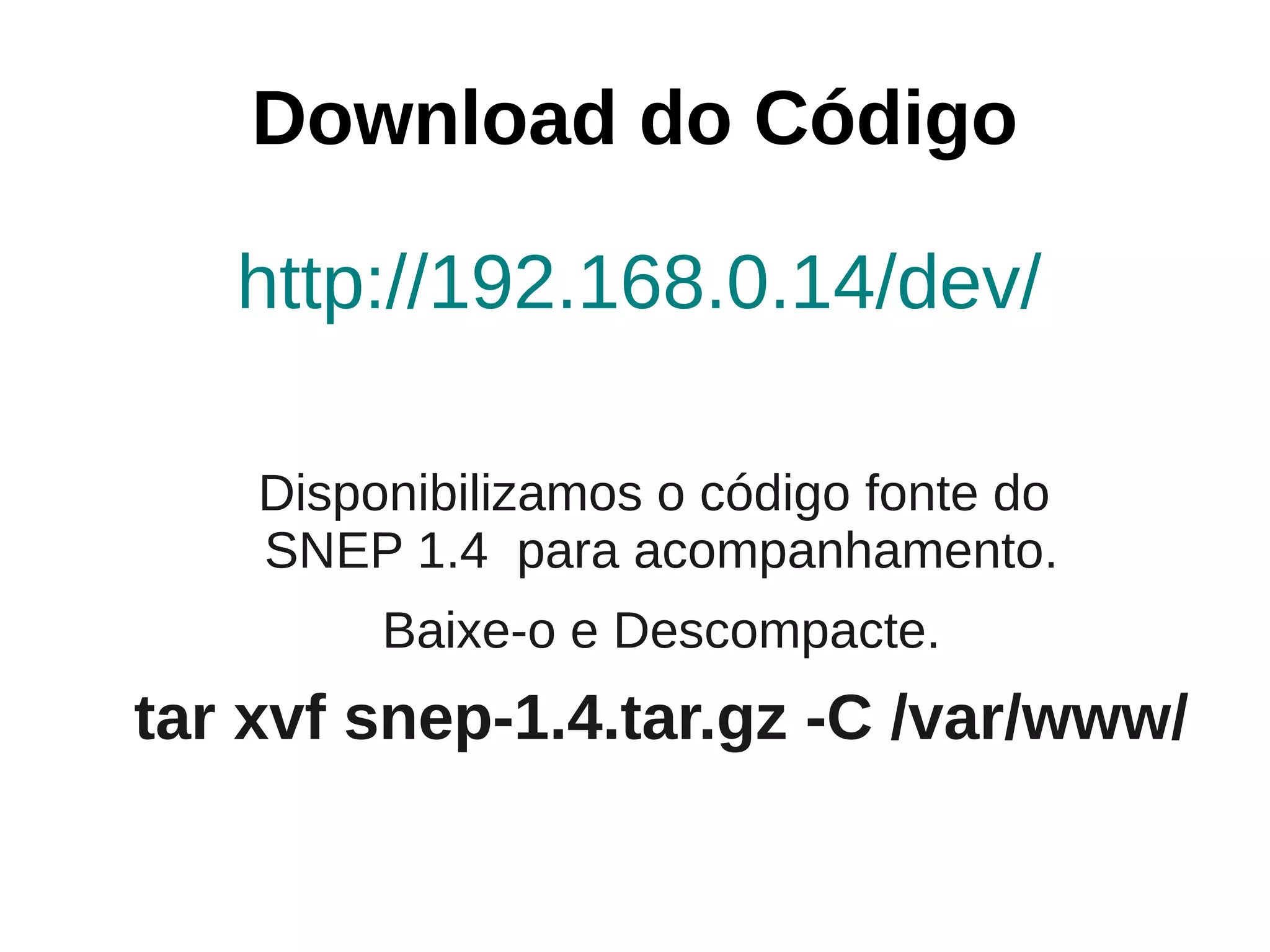

6. Download do Código
http://192.168.0.14/dev/
Disponibilizamos o código fonte do
SNEP 1.4 para acompanhamento.
Baixe-o e Descompacte.
tar xvf snep-1.4.tar.gz -C /var/www/

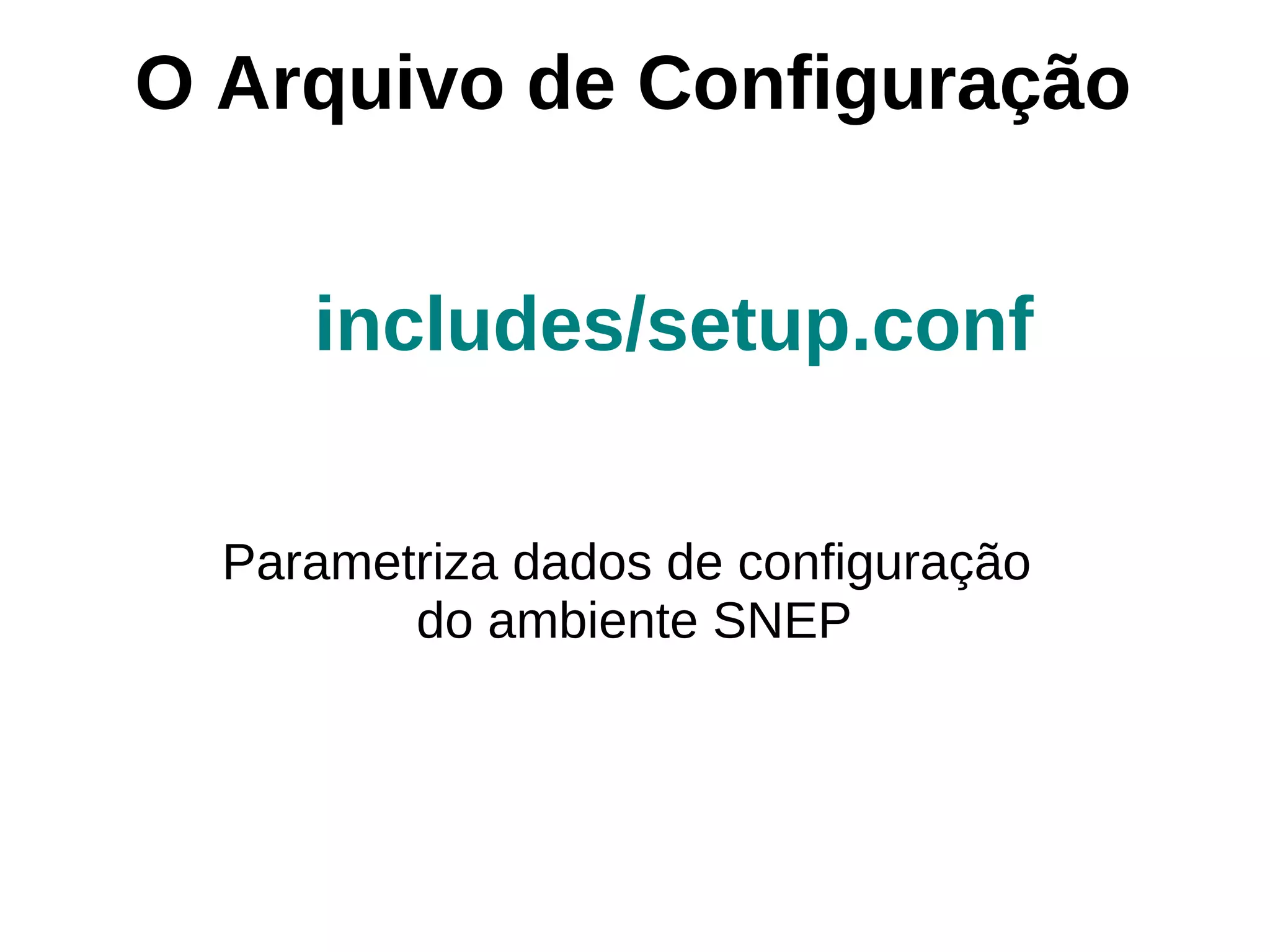

7. O Arquivo de Configuração
includes/setup.conf
Parametriza dados de configuração
do ambiente SNEP

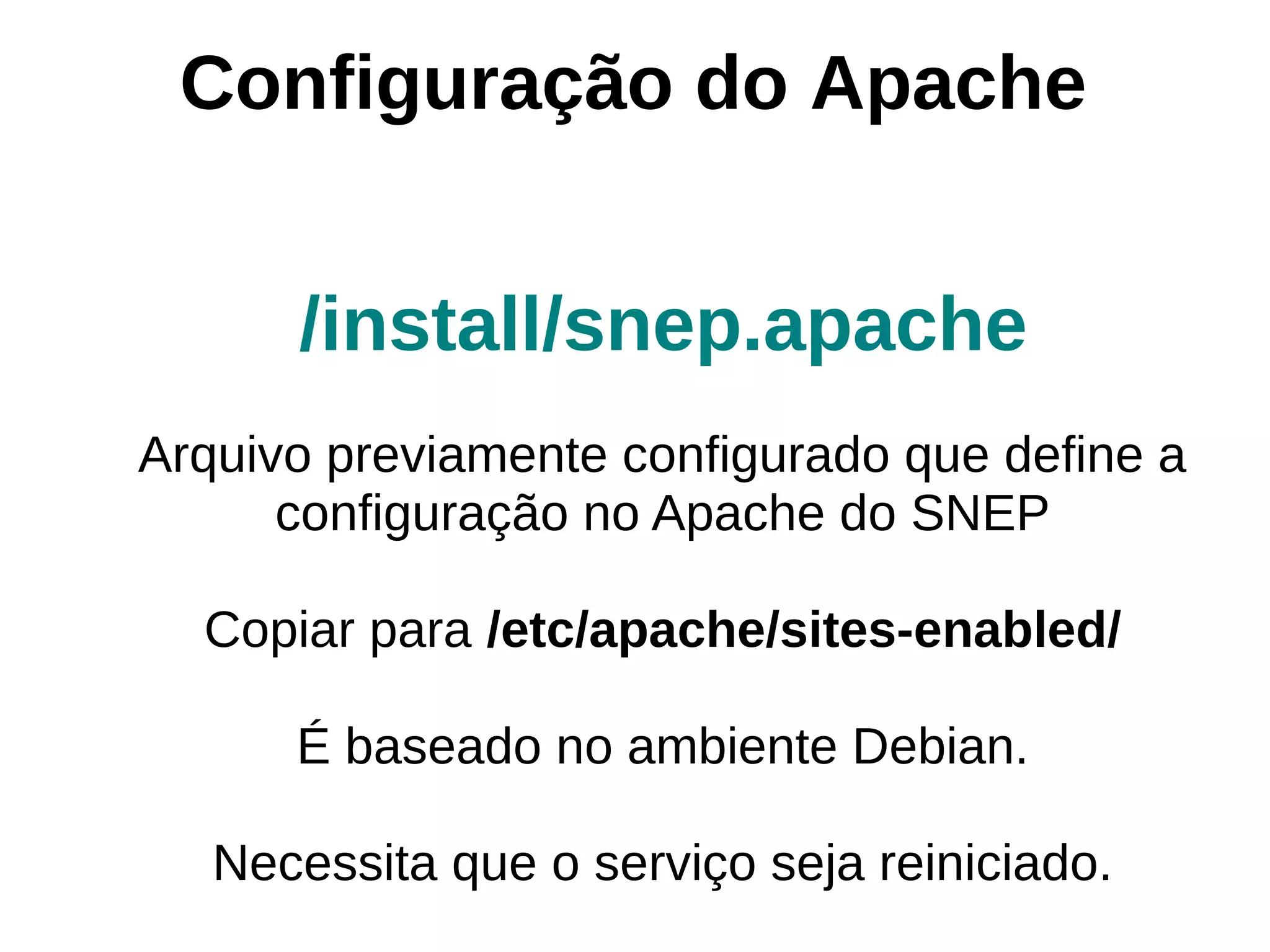

8. Configuração do Apache
/install/snep.apache
Arquivo previamente configurado que define a
configuração no Apache do SNEP
Copiar para /etc/apache/sites-enabled/
É baseado no ambiente Debian.
Necessita que o serviço seja reiniciado.

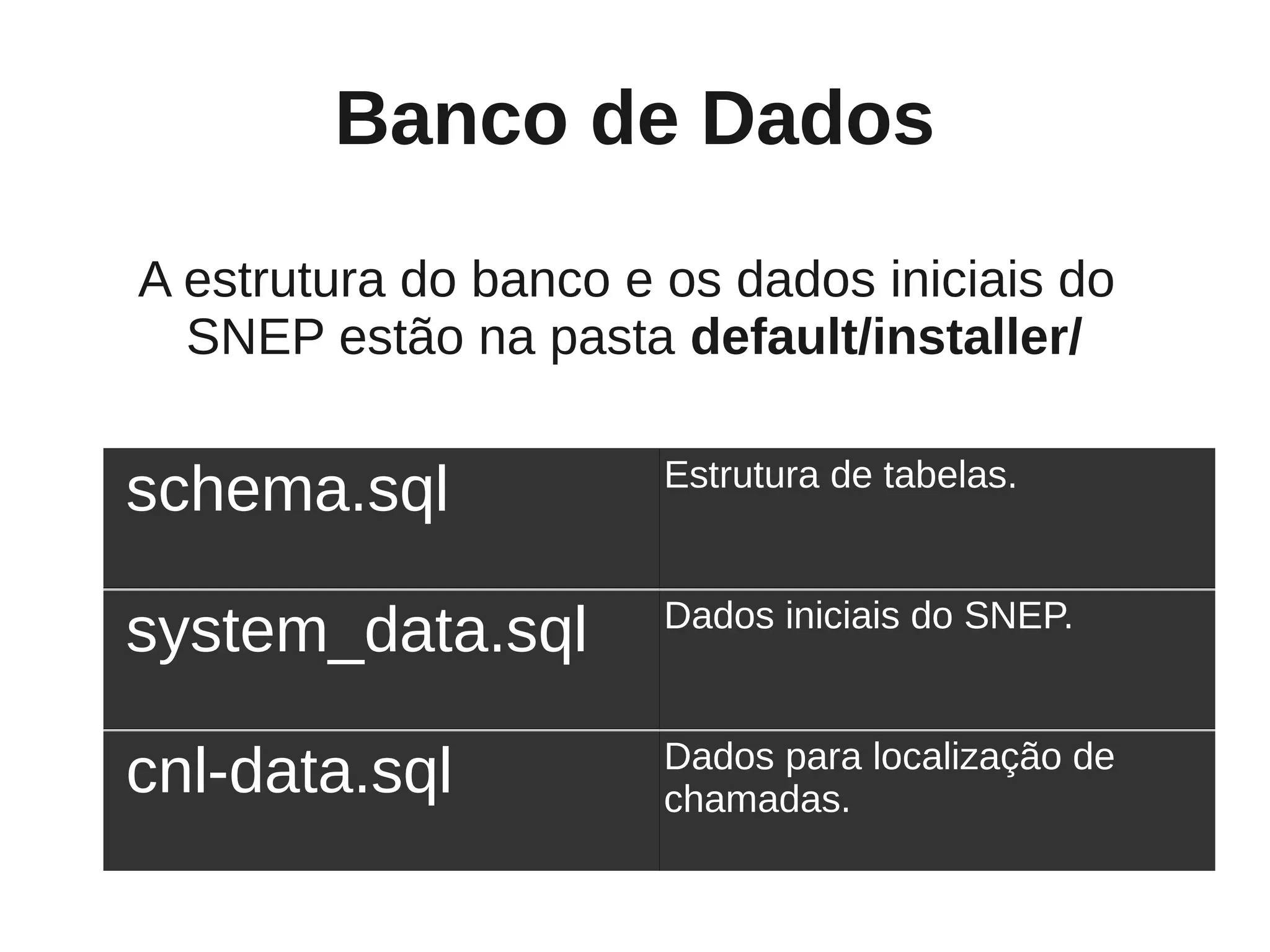

9. Banco de Dados
A estrutura do banco e os dados iniciais do
SNEP estão na pasta default/installer/
schema.sql Estrutura de tabelas.
system_data.sql Dados iniciais do SNEP.
cnl-data.sql Dados para localização de
chamadas.

10. Atualização de Banco
install / update /
● As atualizações do ├── 1.1.0
banco são versionadas │ └── database.sql
e encontram-se na ├── 1.1.3
pasta install/update/. │ └── database.sql
├── 1.1.6
│ └── database.sql
├── 1.2.0
● A atualização do banco │ └── database.sql
de dados deve ser ├── 1.3.0
gradual, versão a │ └── database.sql
├── 1.3.1
versão. │ └── database.sql
└── 1.3.2
└── database.sql

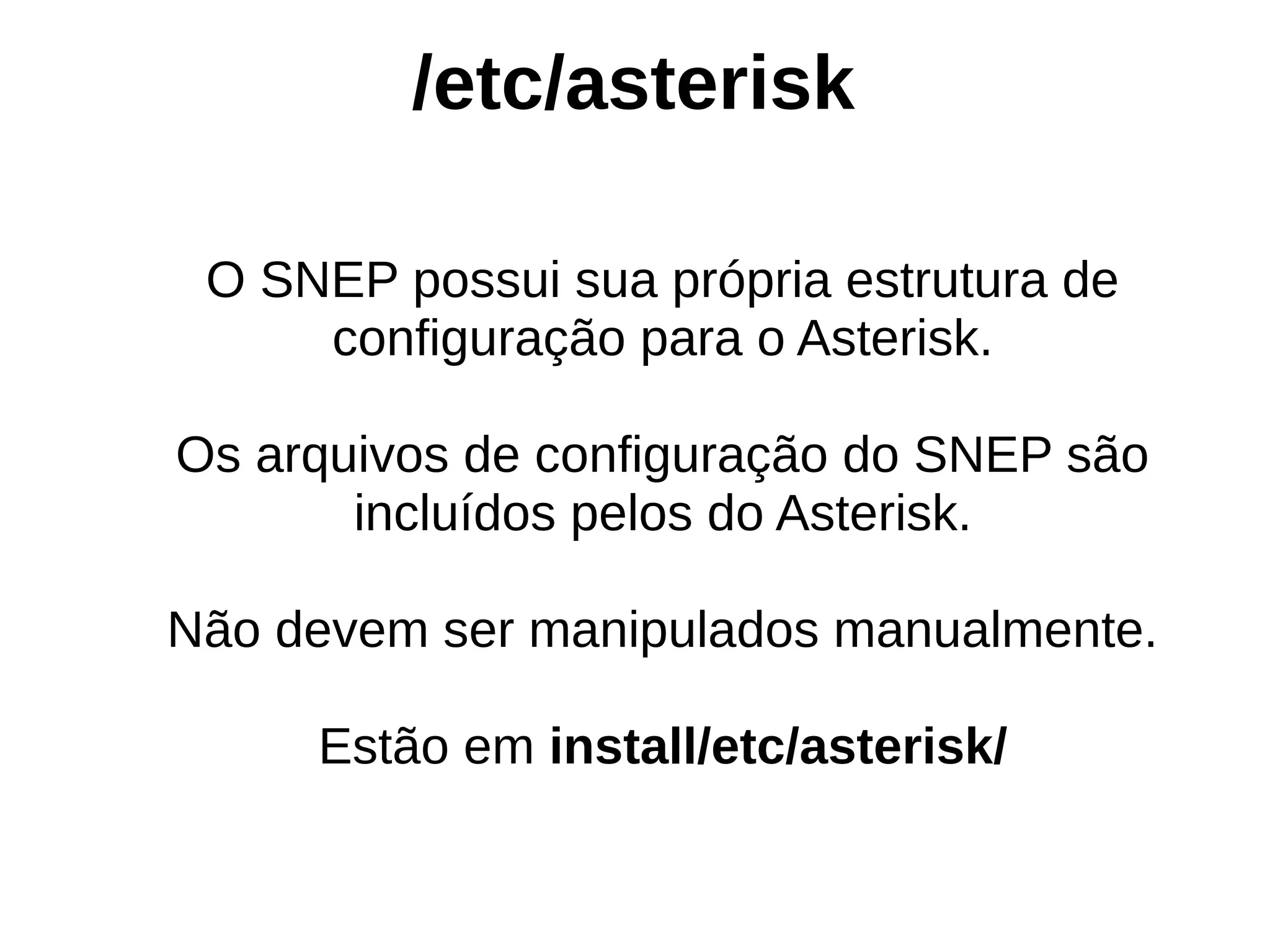

11. /etc/asterisk
O SNEP possui sua própria estrutura de
configuração para o Asterisk.
Os arquivos de configuração do SNEP são
incluídos pelos do Asterisk.
Não devem ser manipulados manualmente.
Estão em install/etc/asterisk/

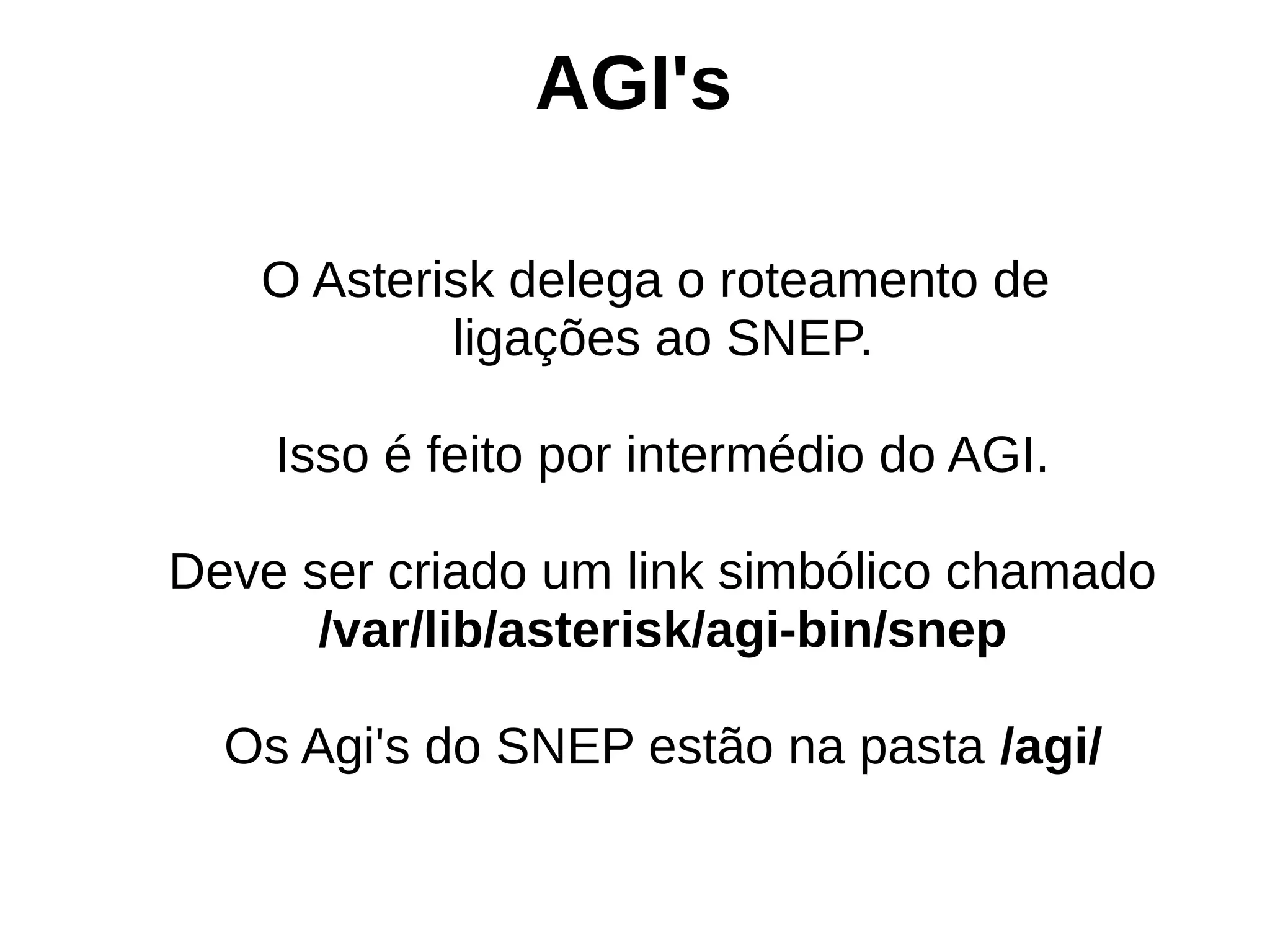

12. AGI's
O Asterisk delega o roteamento de
ligações ao SNEP.
Isso é feito por intermédio do AGI.
Deve ser criado um link simbólico chamado
/var/lib/asterisk/agi-bin/snep
Os Agi's do SNEP estão na pasta /agi/

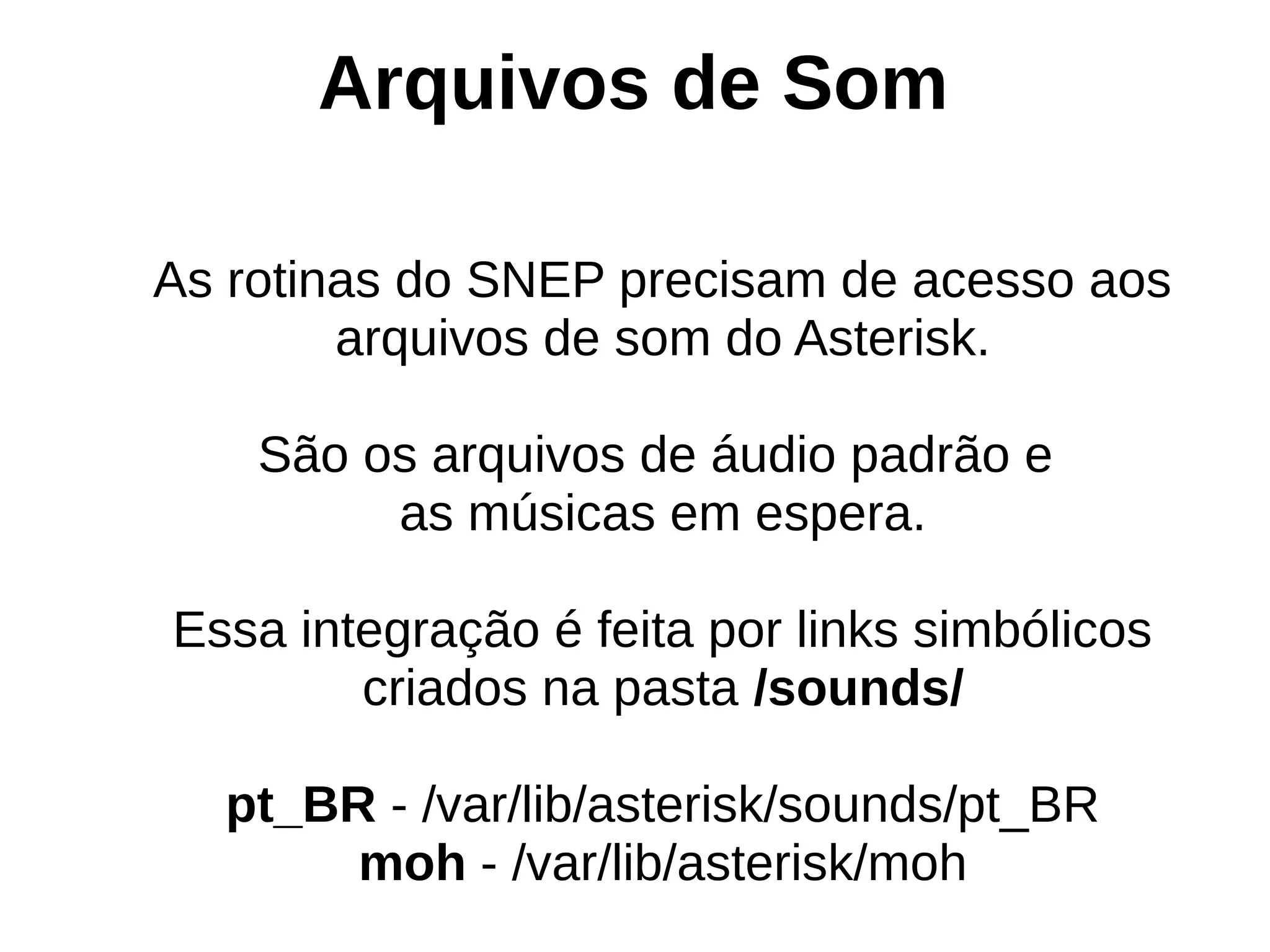

13. Arquivos de Som
As rotinas do SNEP precisam de acesso aos
arquivos de som do Asterisk.
São os arquivos de áudio padrão e
as músicas em espera.
Essa integração é feita por links simbólicos
criados na pasta /sounds/
pt_BR - /var/lib/asterisk/sounds/pt_BR
moh - /var/lib/asterisk/moh

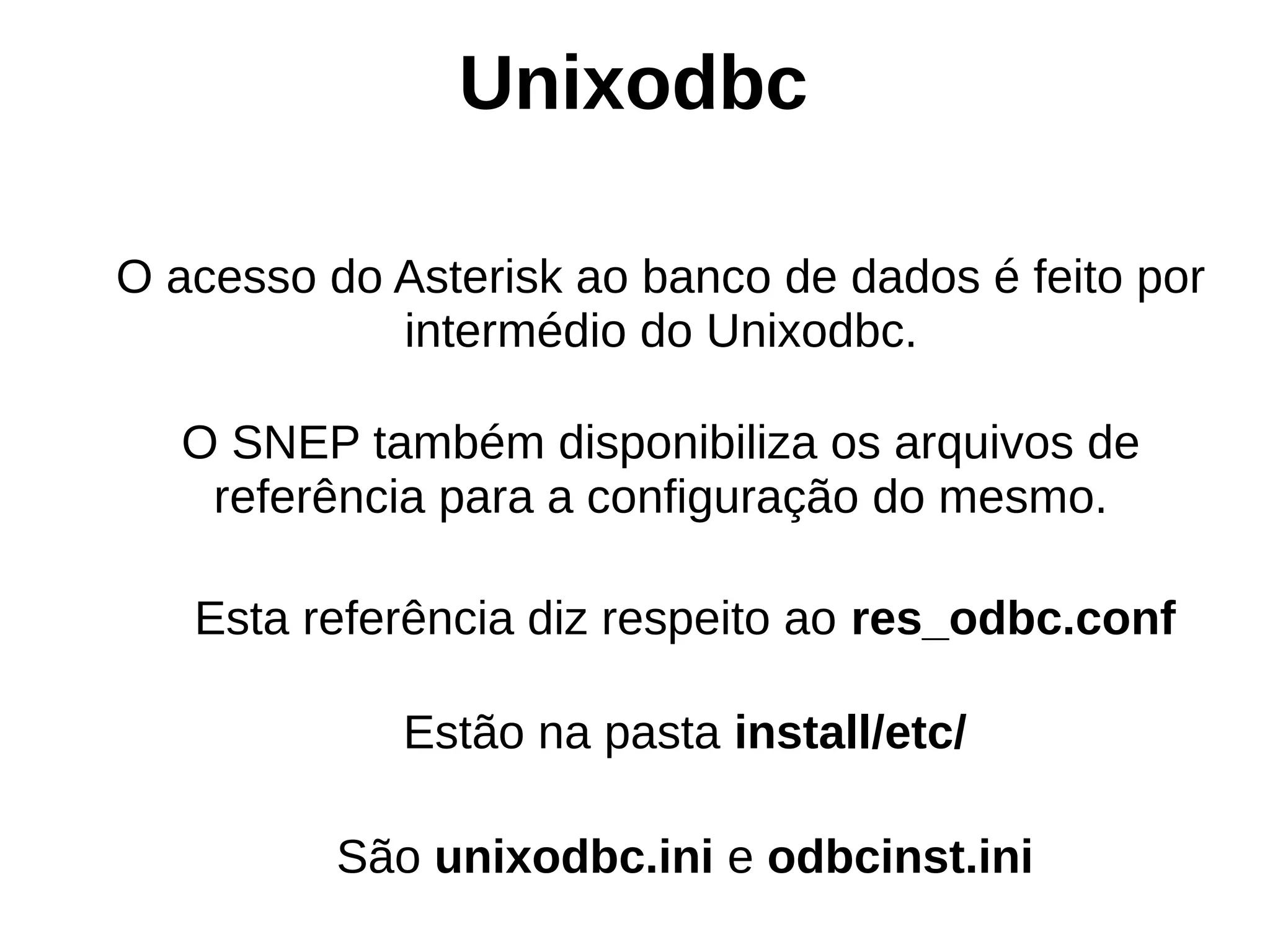

14. Unixodbc
O acesso do Asterisk ao banco de dados é feito por
intermédio do Unixodbc.
O SNEP também disponibiliza os arquivos de
referência para a configuração do mesmo.
Esta referência diz respeito ao res_odbc.conf
Estão na pasta install/etc/
São unixodbc.ini e odbcinst.ini

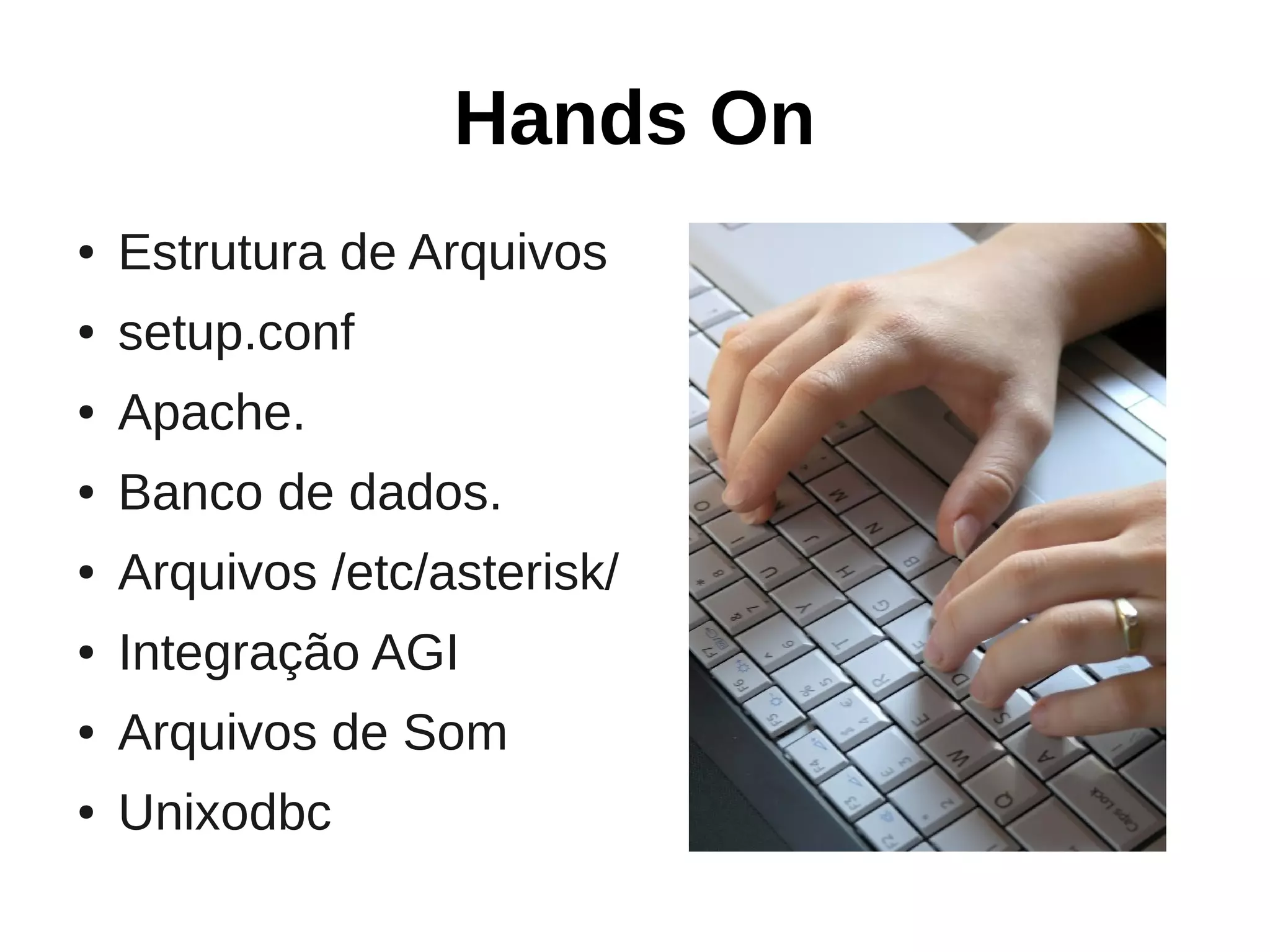

15. Hands On
● Estrutura de Arquivos
● setup.conf
● Apache.
● Banco de dados.
● Arquivos /etc/asterisk/
● Integração AGI
● Arquivos de Som
● Unixodbc

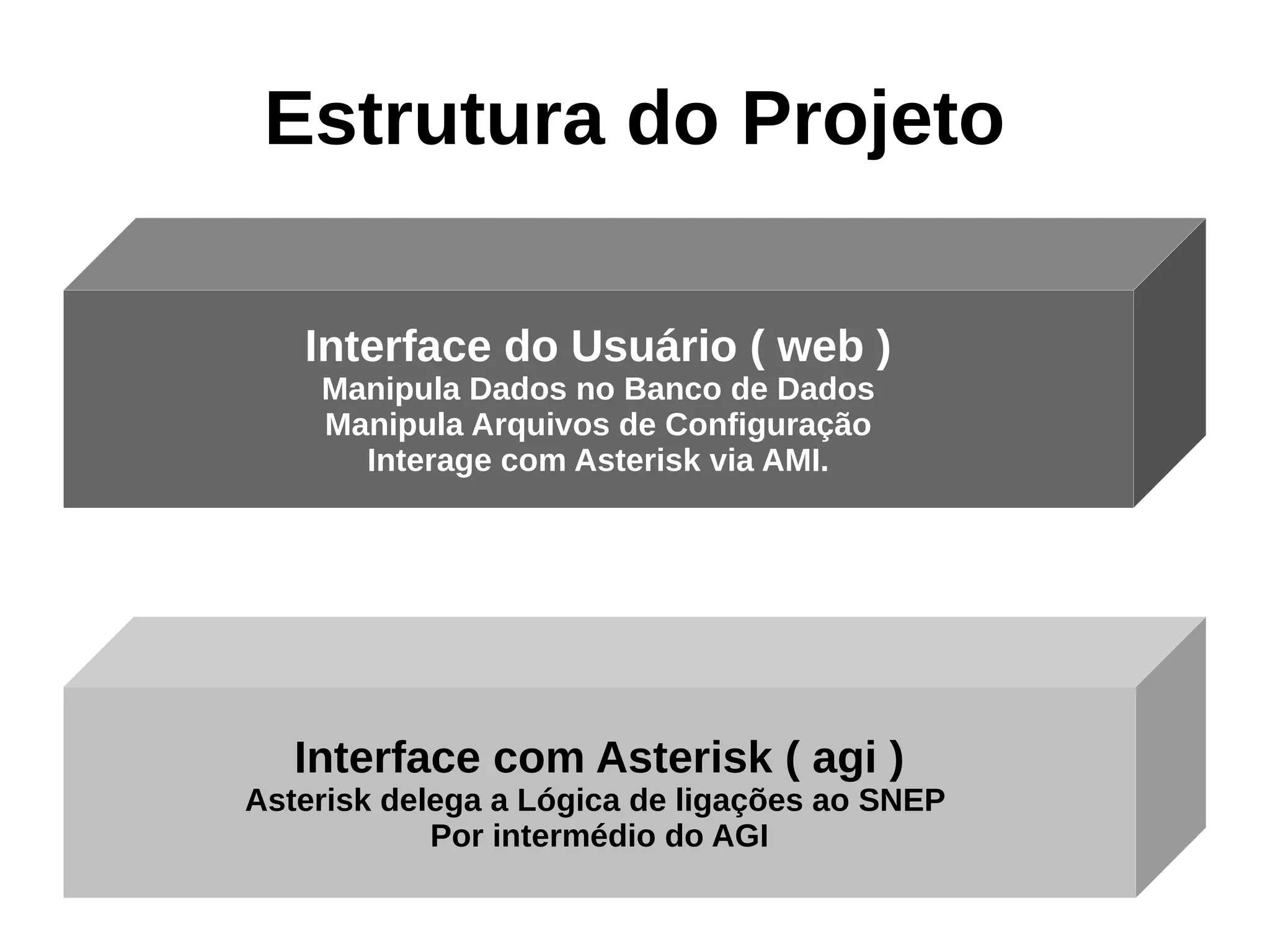

17. Estrutura do Projeto
Interface do Usuário ( web )
Manipula Dados no Banco de Dados
Manipula Arquivos de Configuração
Interage com Asterisk via AMI.
Interface com Asterisk ( agi )
Asterisk delega a Lógica de ligações ao SNEP
Por intermédio do AGI

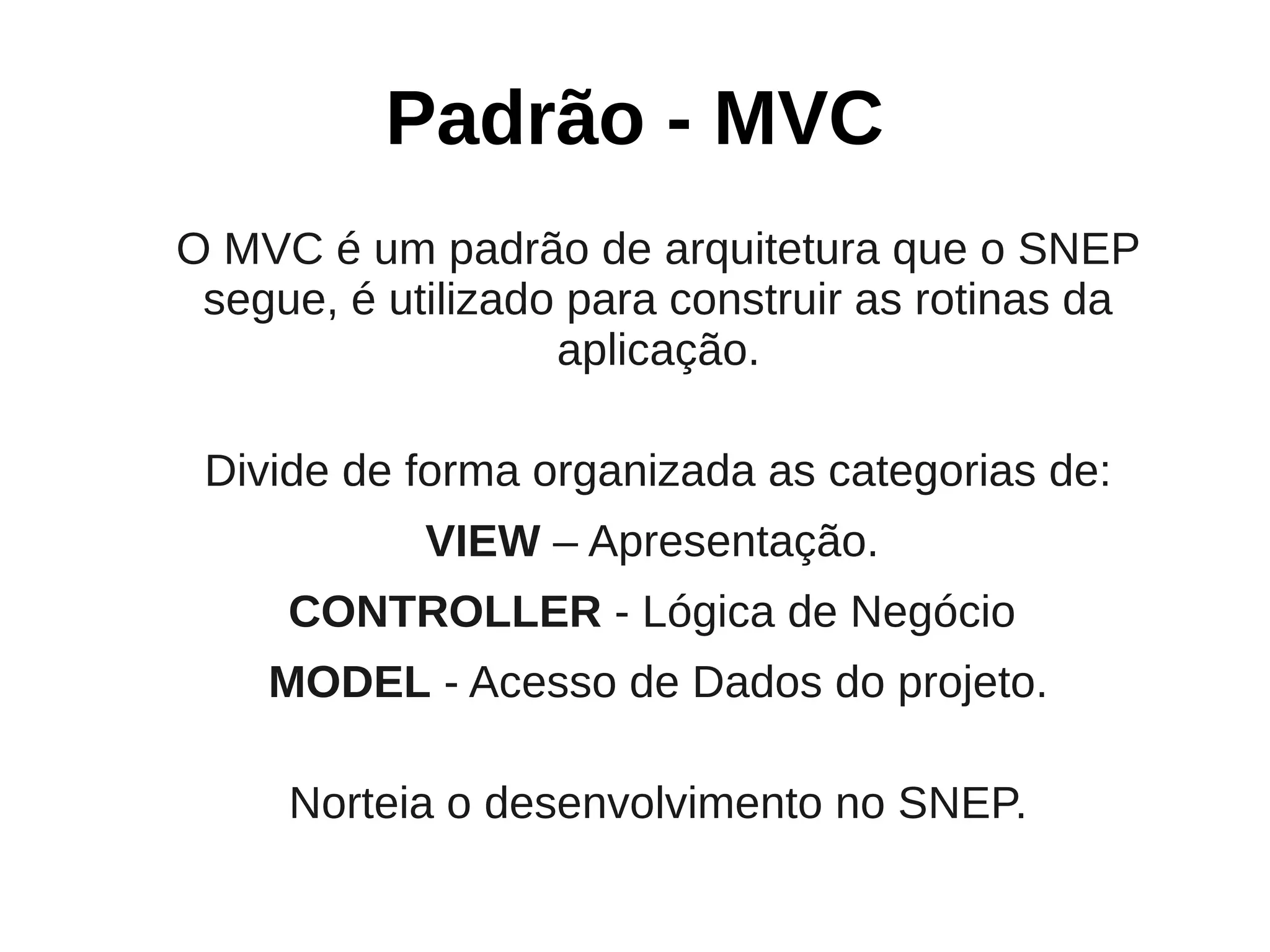

18. Padrão - MVC
O MVC é um padrão de arquitetura que o SNEP
segue, é utilizado para construir as rotinas da
aplicação.
Divide de forma organizada as categorias de:
VIEW – Apresentação.
CONTROLLER - Lógica de Negócio
MODEL - Acesso de Dados do projeto.
Norteia o desenvolvimento no SNEP.

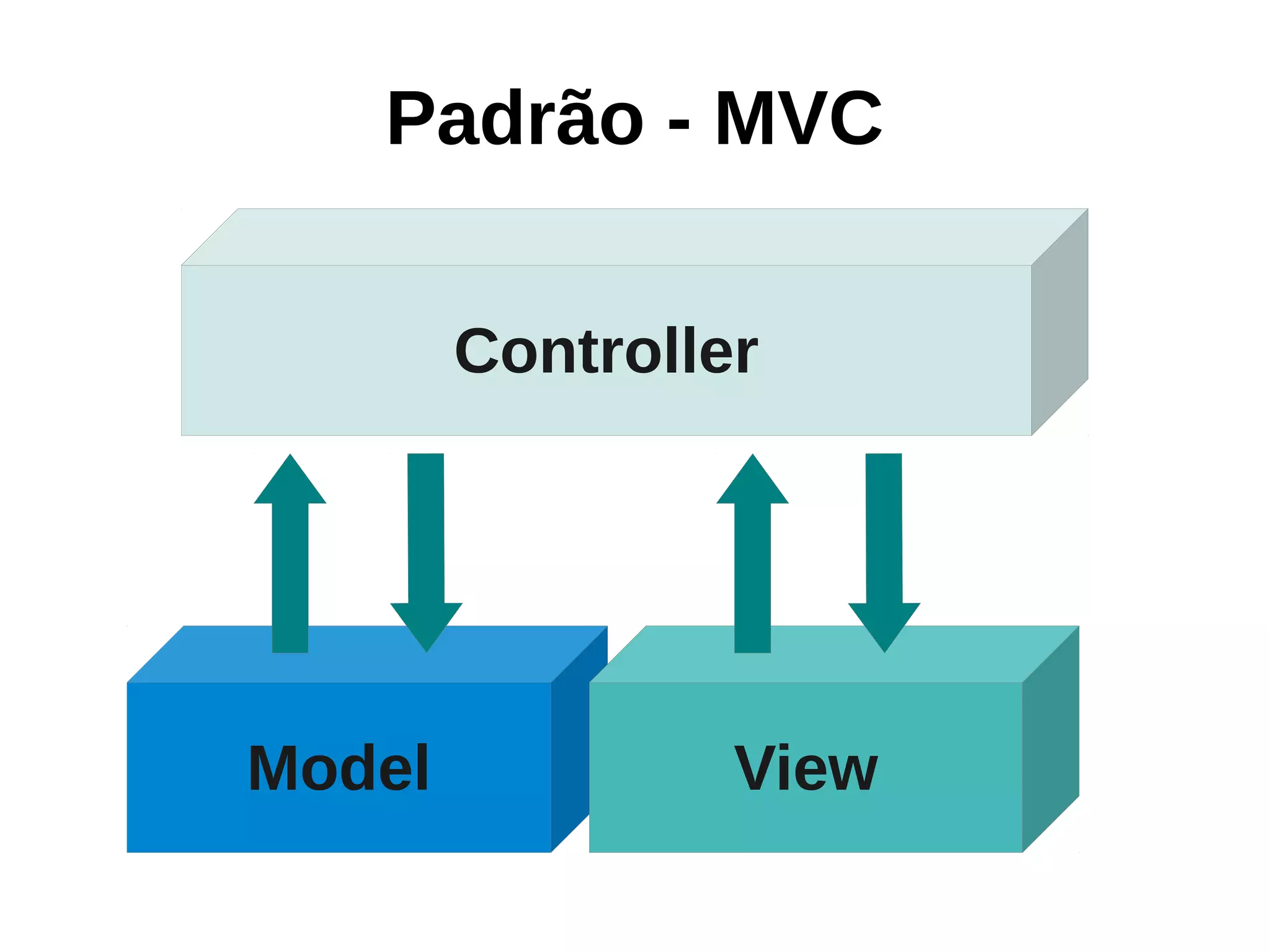

19. Padrão - MVC
Controller
Model View

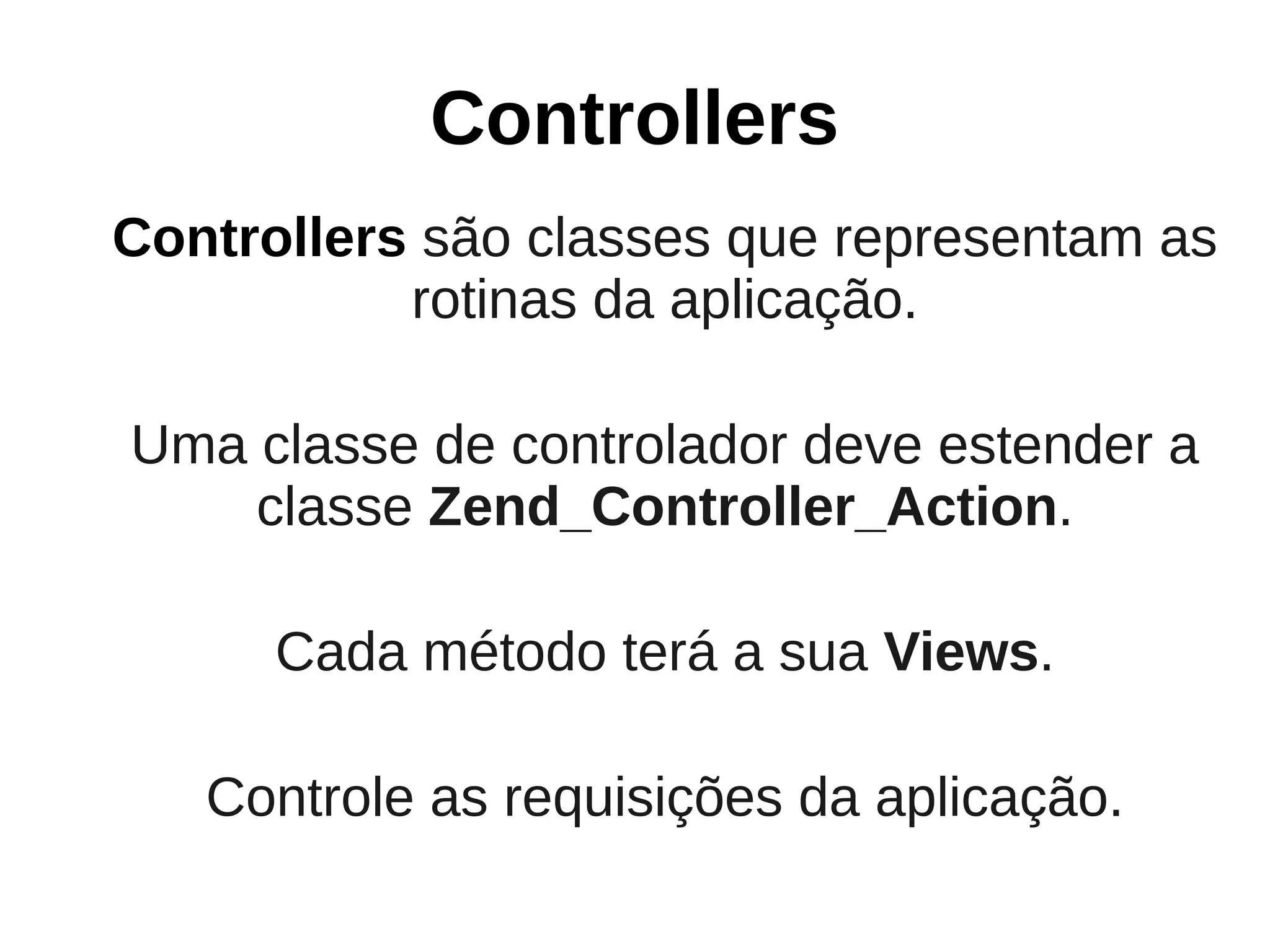

20. Controllers
Controllers são classes que representam as
rotinas da aplicação.
Uma classe de controlador deve estender a
classe Zend_Controller_Action.
Cada método terá a sua Views.
Controle as requisições da aplicação.

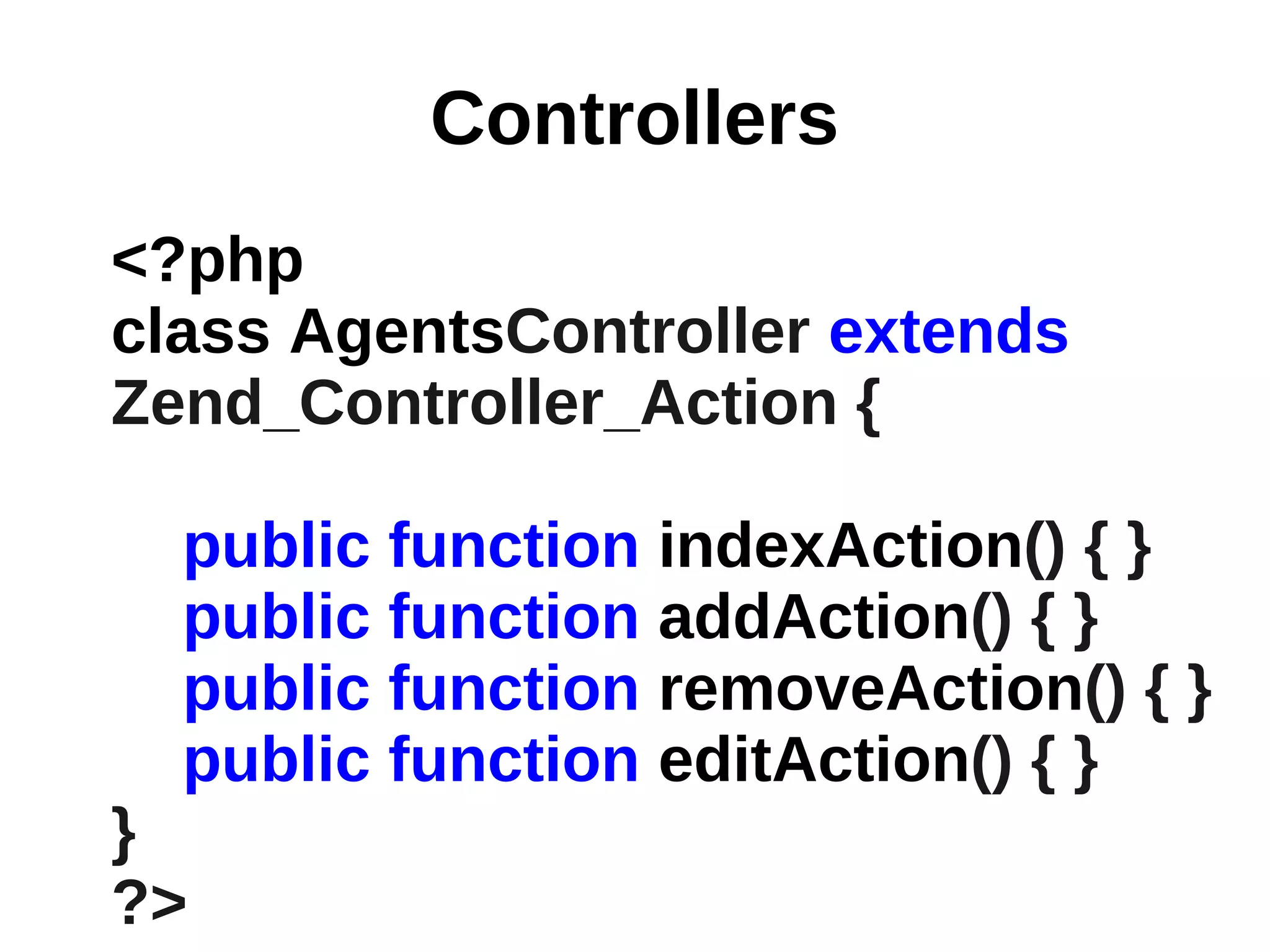

21. Controllers
<?php
class AgentsController extends
Zend_Controller_Action {
public function indexAction() { }
public function addAction() { }
public function removeAction() { }
public function editAction() { }
}
?>

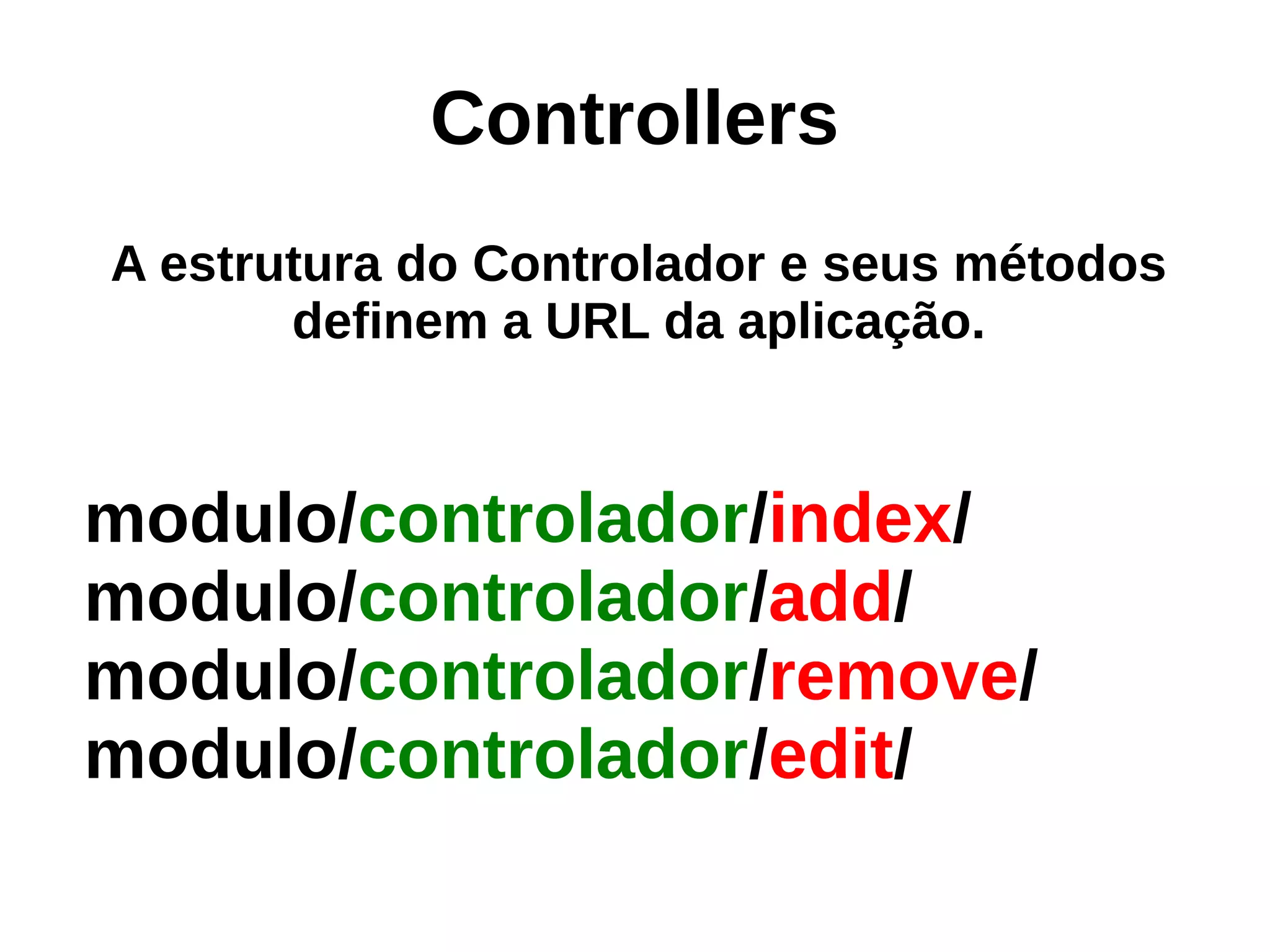

22. Controllers
A estrutura do Controlador e seus métodos
definem a URL da aplicação.
modulo/controlador/index/
modulo/controlador/add/
modulo/controlador/remove/
modulo/controlador/edit/

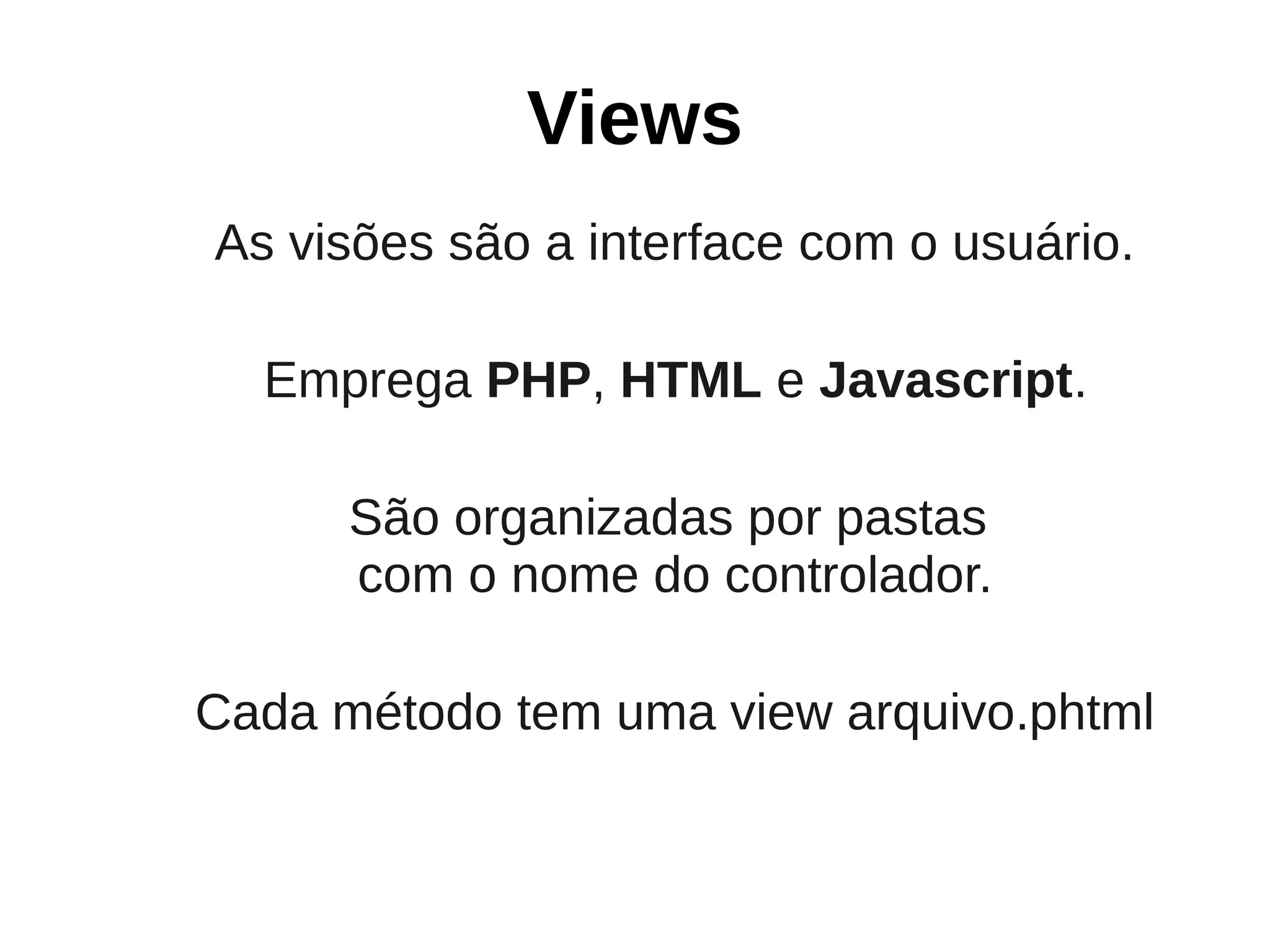

23. Views
As visões são a interface com o usuário.
Emprega PHP, HTML e Javascript.
São organizadas por pastas
com o nome do controlador.
Cada método tem uma view arquivo.phtml

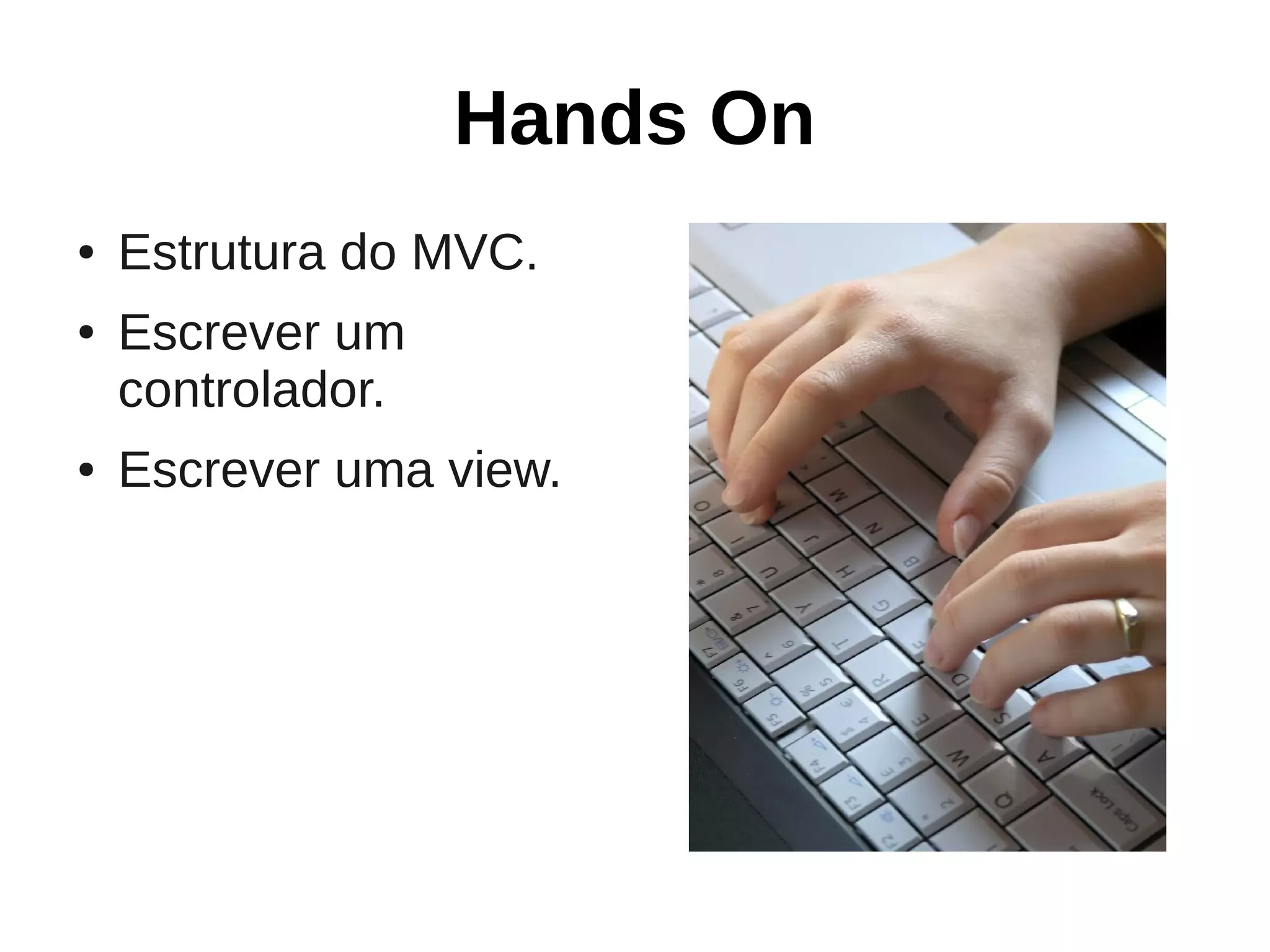

24. Hands On
● Estrutura do MVC.
● Escrever um
controlador.
● Escrever uma view.

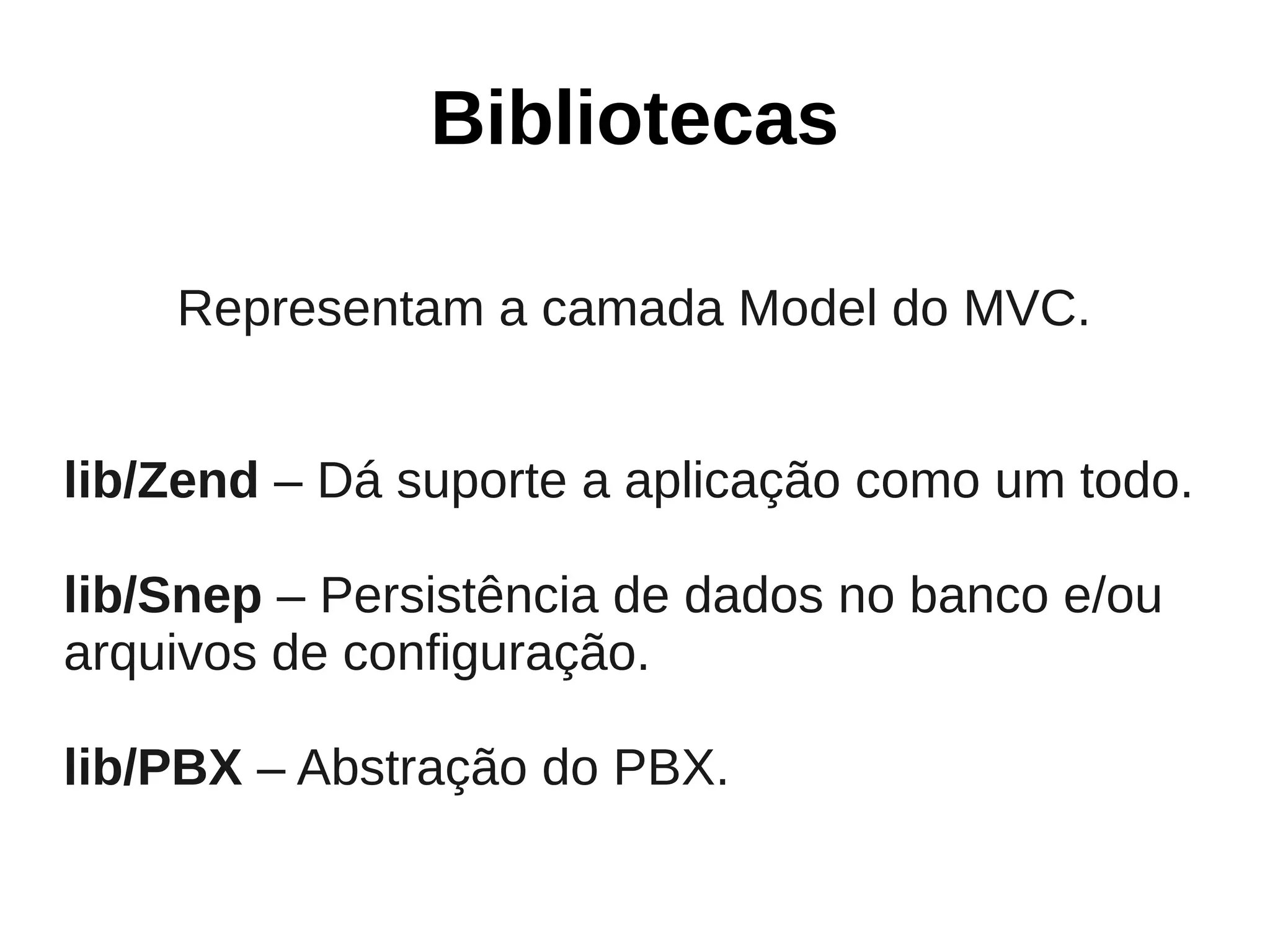

25. Bibliotecas
Representam a camada Model do MVC.
lib/Zend – Dá suporte a aplicação como um todo.
lib/Snep – Persistência de dados no banco e/ou
arquivos de configuração.
lib/PBX – Abstração do PBX.

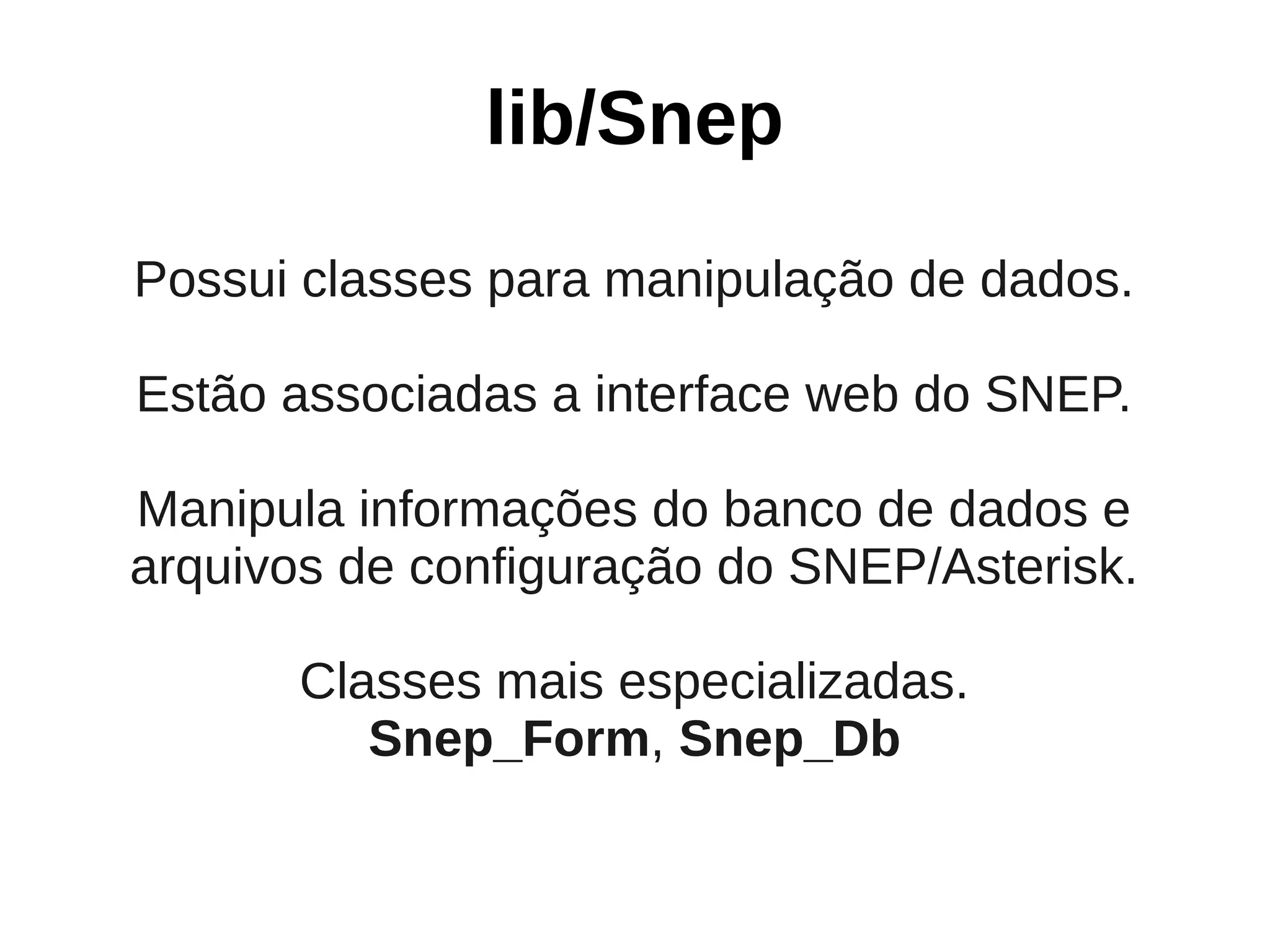

26. lib/Snep
Possui classes para manipulação de dados.
Estão associadas a interface web do SNEP.
Manipula informações do banco de dados e
arquivos de configuração do SNEP/Asterisk.
Classes mais especializadas.
Snep_Form, Snep_Db

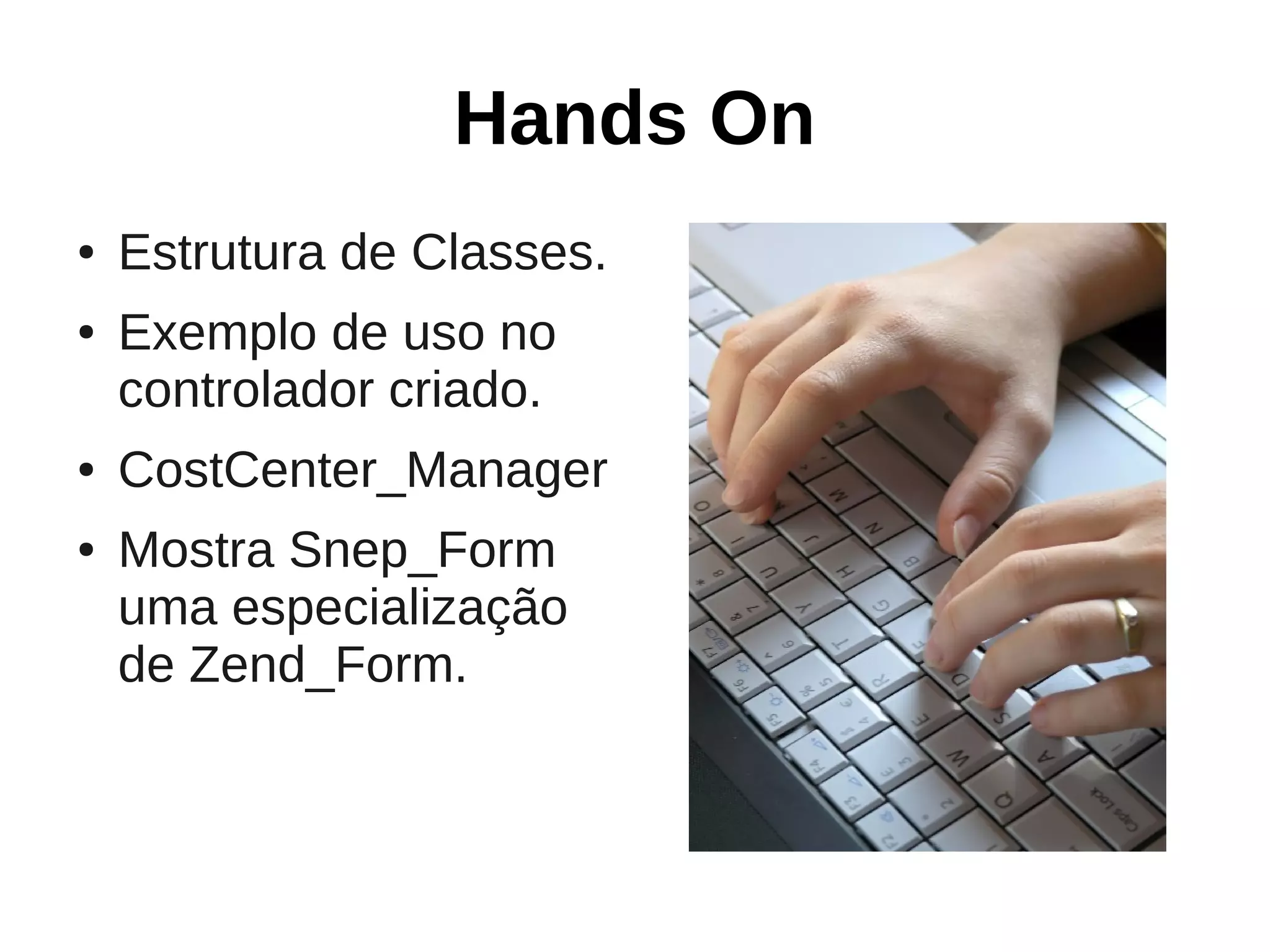

27. Hands On
● Estrutura de Classes.
● Exemplo de uso no
controlador criado.
● CostCenter_Manager
● Mostra Snep_Form
uma especialização
de Zend_Form.

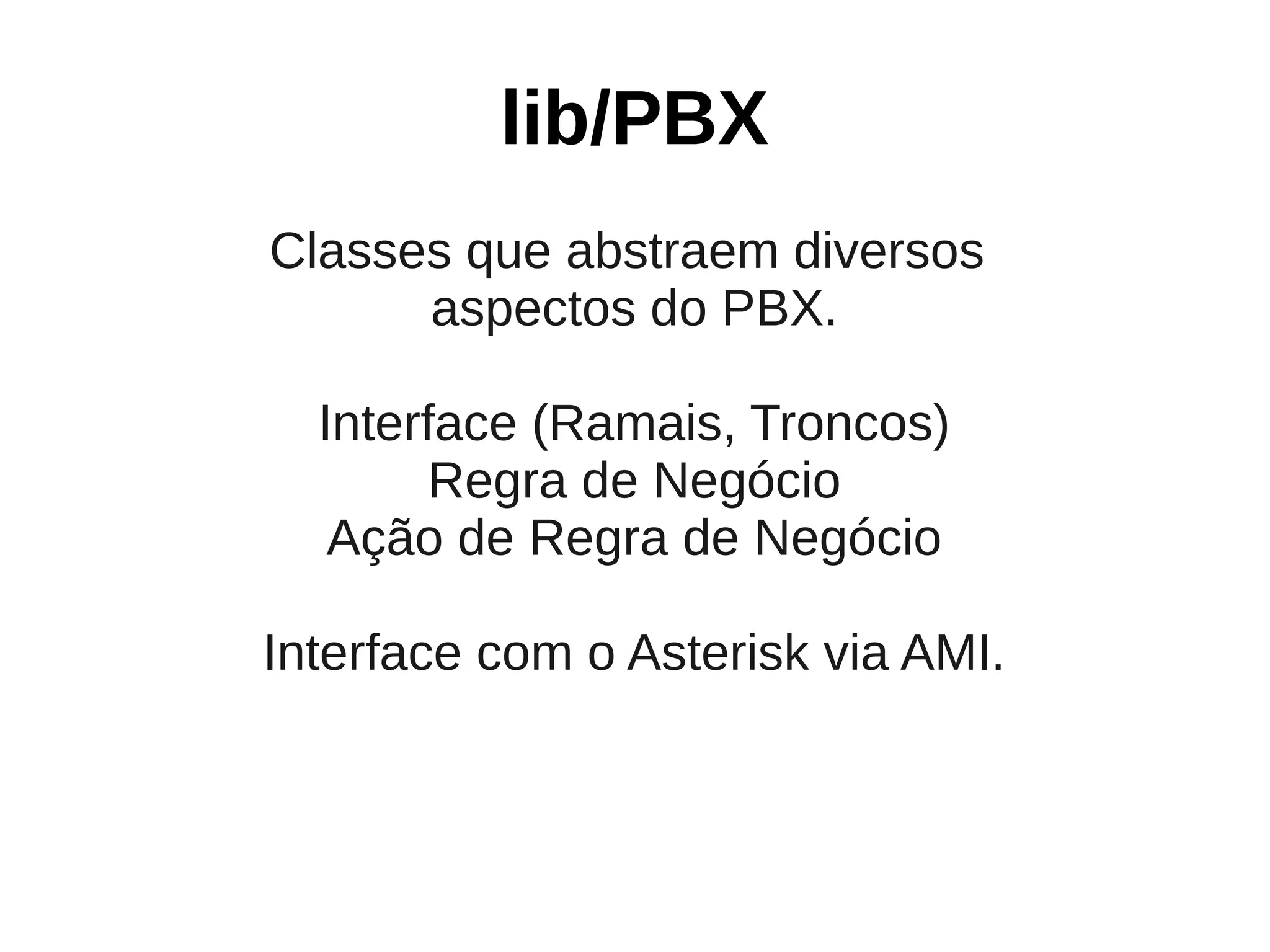

28. lib/PBX
Classes que abstraem diversos
aspectos do PBX.
Interface (Ramais, Troncos)
Regra de Negócio
Ação de Regra de Negócio
Interface com o Asterisk via AMI.

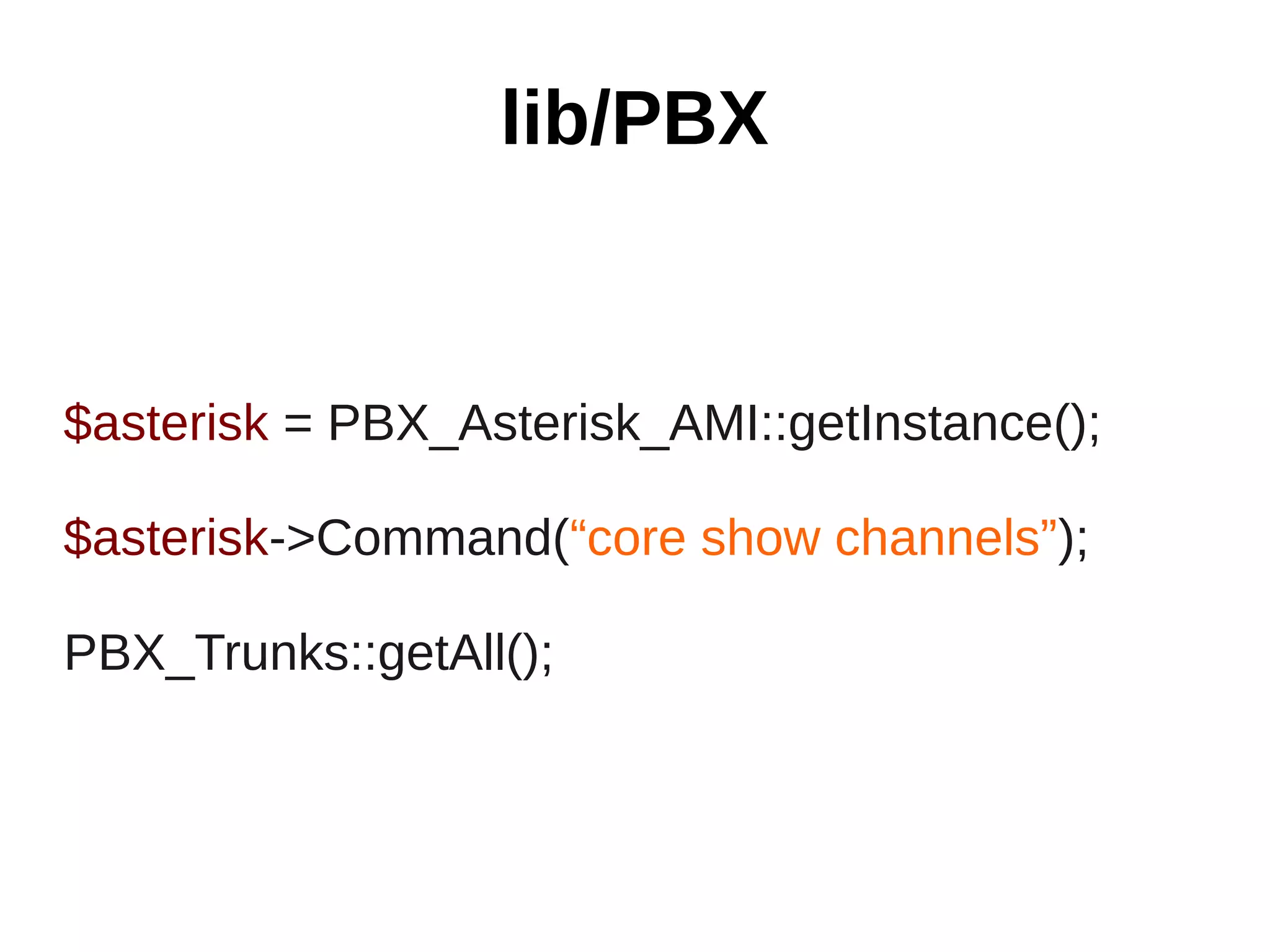

29. lib/PBX
$asterisk = PBX_Asterisk_AMI::getInstance();
$asterisk->Command(“core show channels”);
PBX_Trunks::getAll();

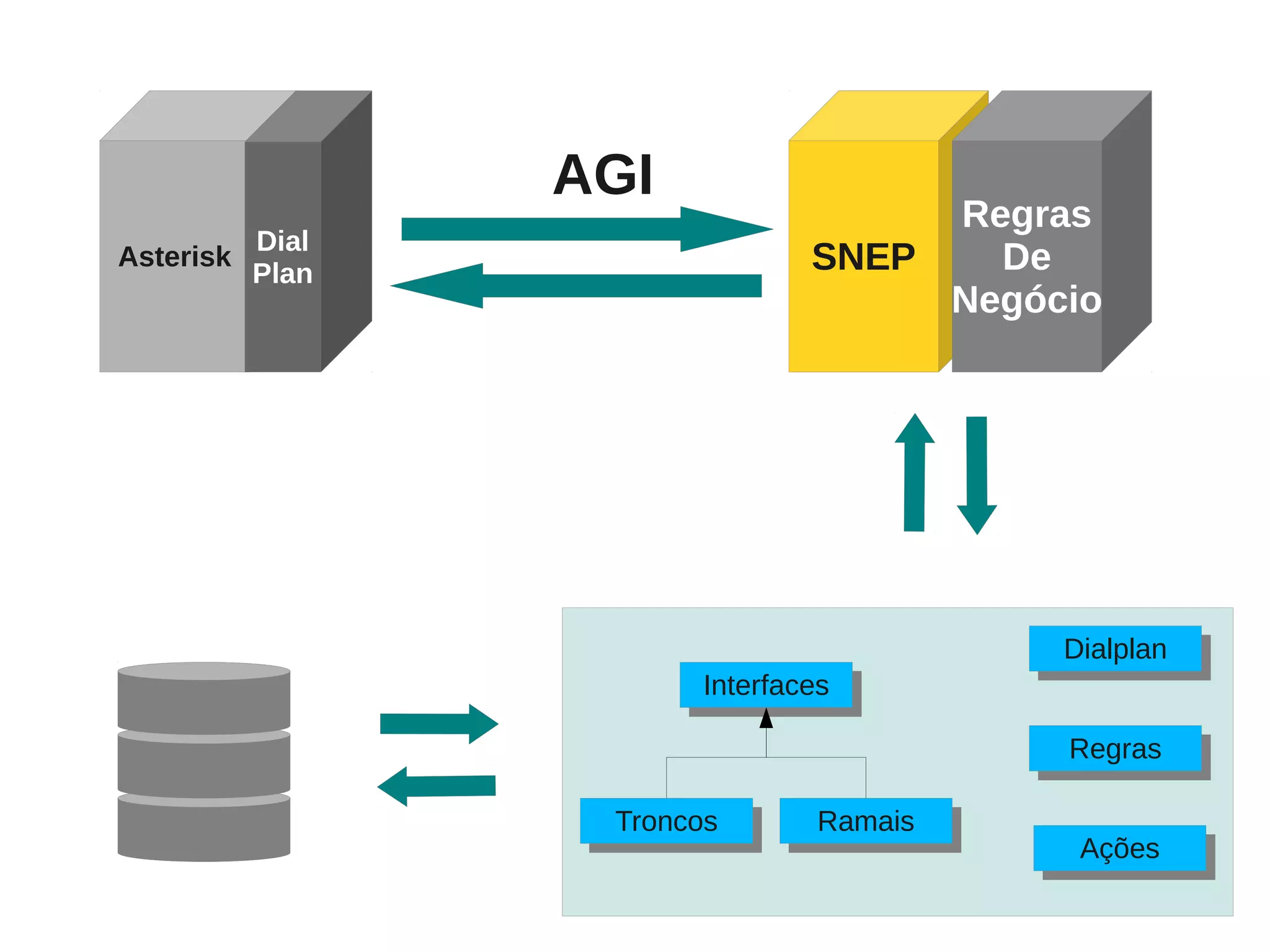

30. AGI
Regras
Dial
Asterisk
Plan SNEP De
Negócio
Dialplan
Dialplan
Interfaces
Interfaces
Regras
Regras
Troncos
Troncos Ramais
Ramais
Ações
Ações

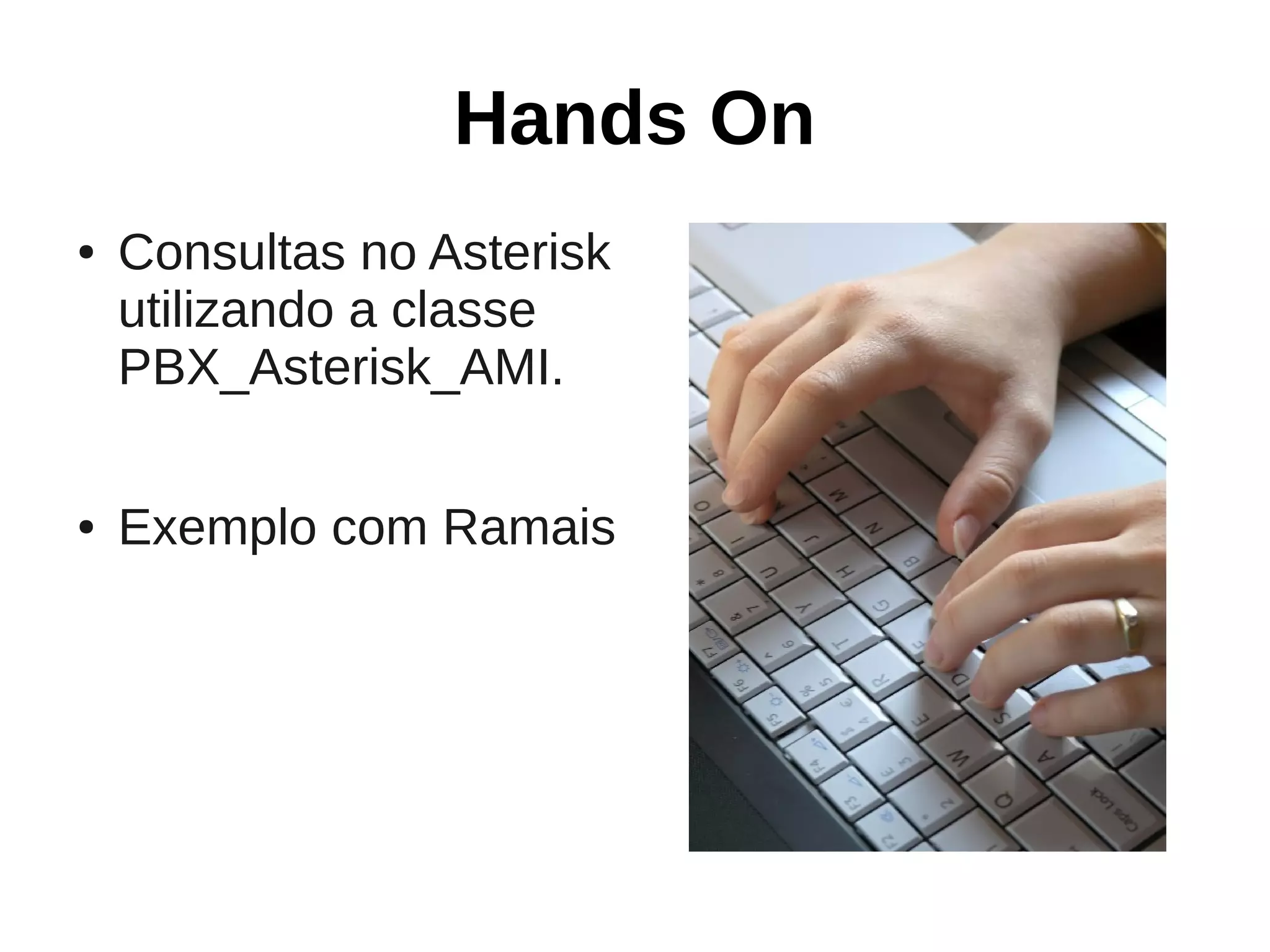

31. Hands On
● Consultas no Asterisk
utilizando a classe
PBX_Asterisk_AMI.
● Exemplo com Ramais

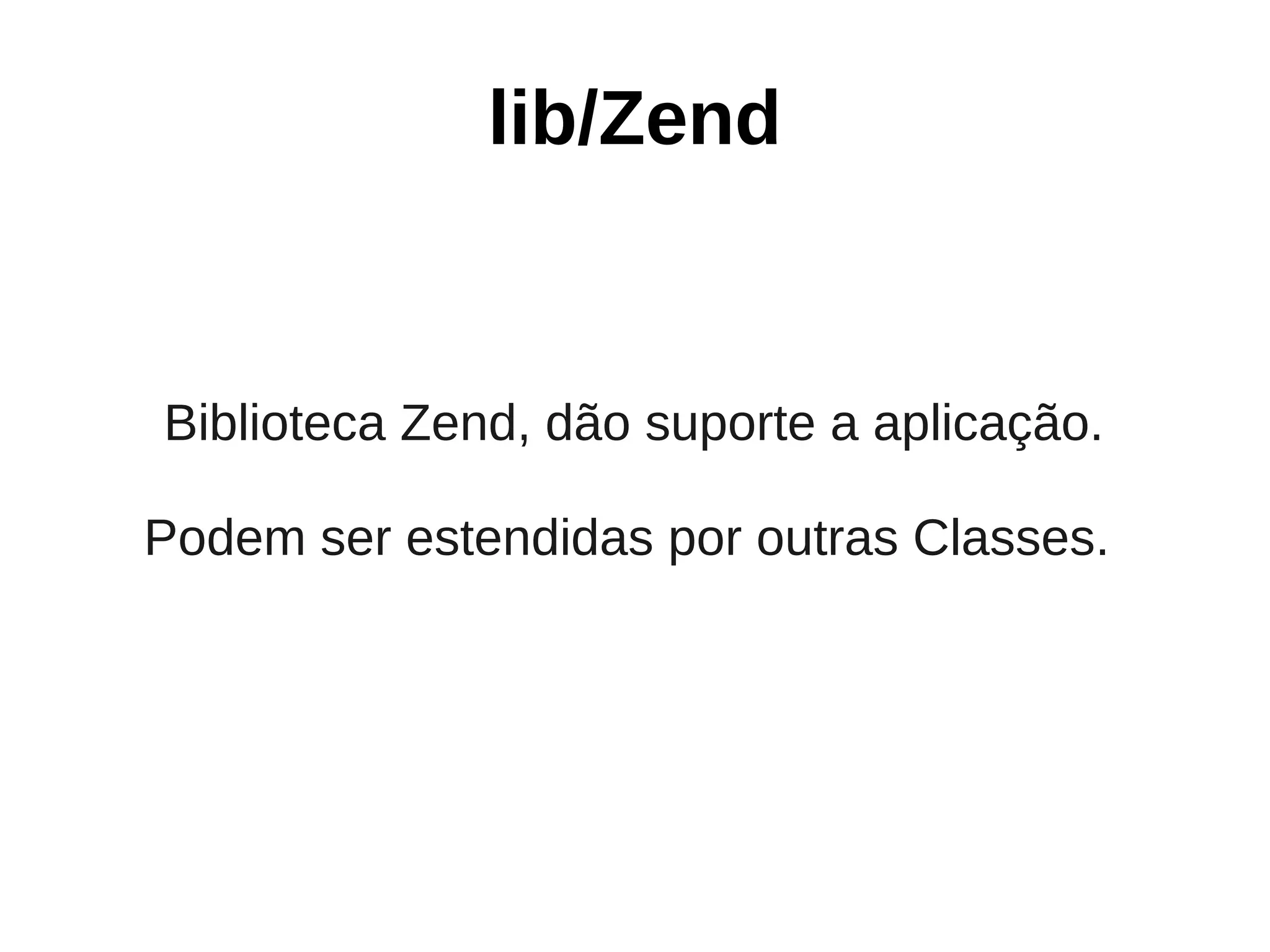

32. lib/Zend
Biblioteca Zend, dão suporte a aplicação.
Podem ser estendidas por outras Classes.

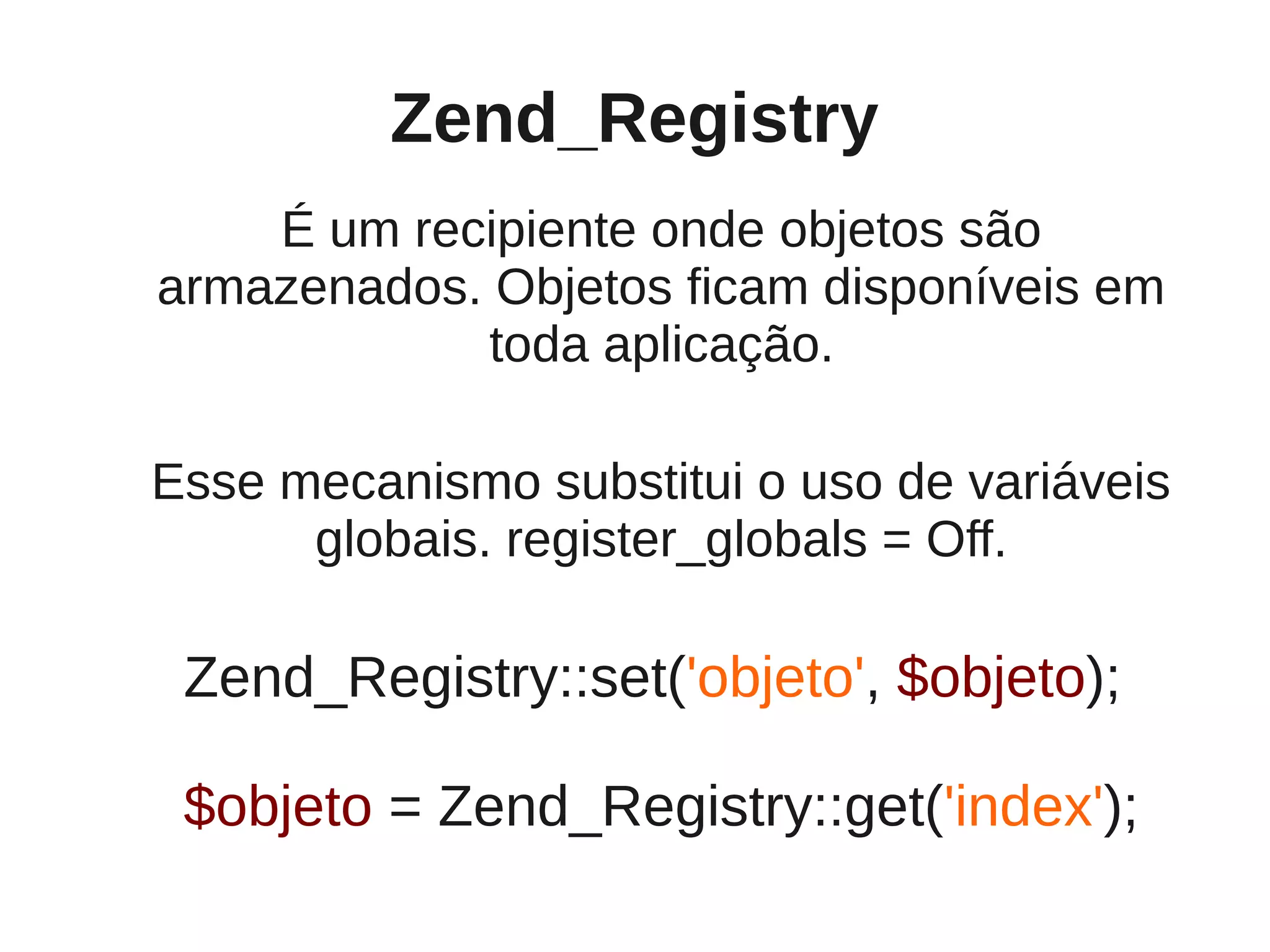

33. Zend_Registry
É um recipiente onde objetos são
armazenados. Objetos ficam disponíveis em
toda aplicação.
Esse mecanismo substitui o uso de variáveis
globais. register_globals = Off.
Zend_Registry::set('objeto', $objeto);
$objeto = Zend_Registry::get('index');

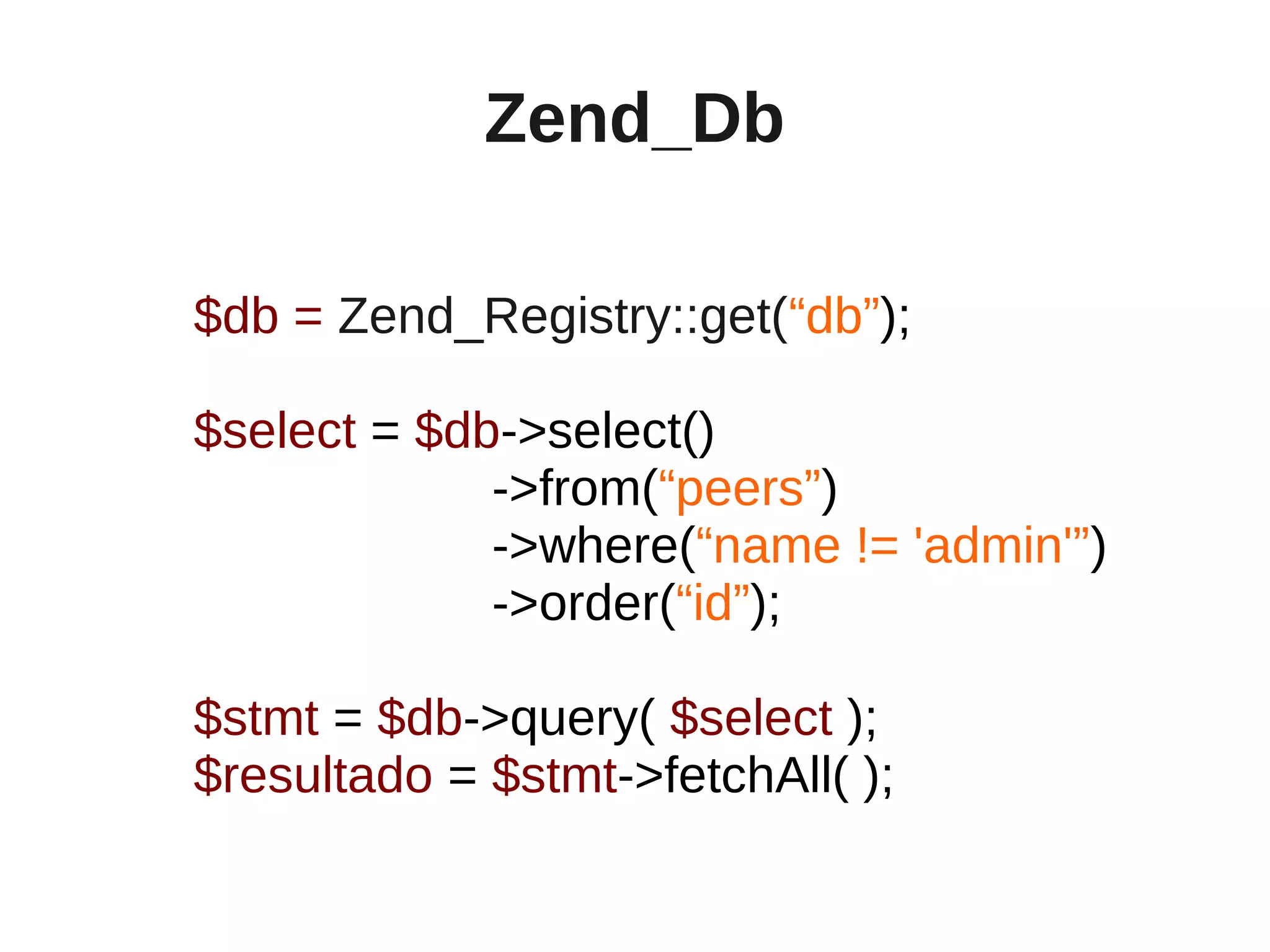

34. Zend_Db
$db = Zend_Registry::get(“db”);
$select = $db->select()
->from(“peers”)
->where(“name != 'admin'”)
->order(“id”);
$stmt = $db->query( $select );
$resultado = $stmt->fetchAll( );

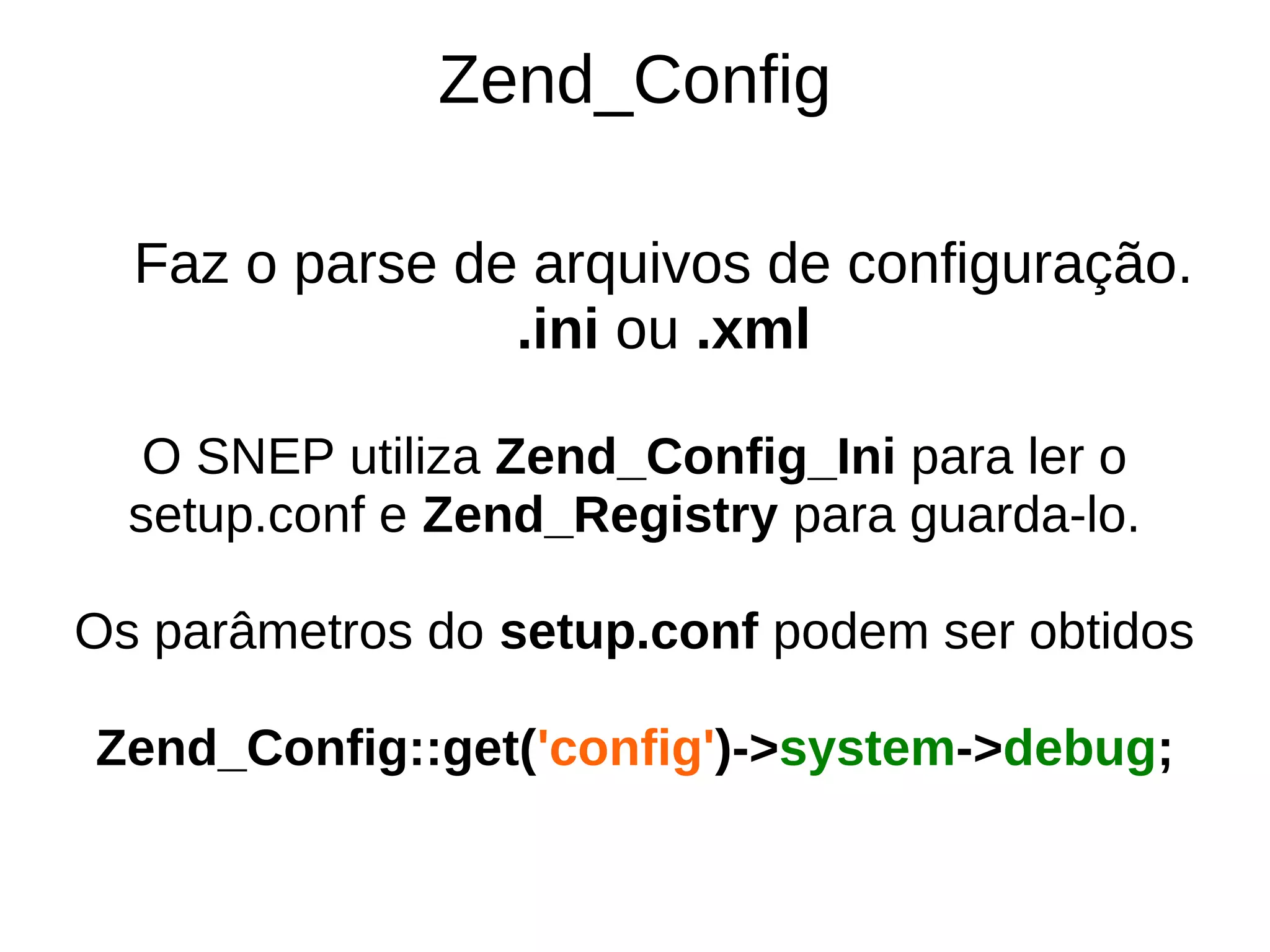

35. Zend_Config
Faz o parse de arquivos de configuração.
.ini ou .xml
O SNEP utiliza Zend_Config_Ini para ler o
setup.conf e Zend_Registry para guarda-lo.
Os parâmetros do setup.conf podem ser obtidos
Zend_Config::get('config')->system->debug;

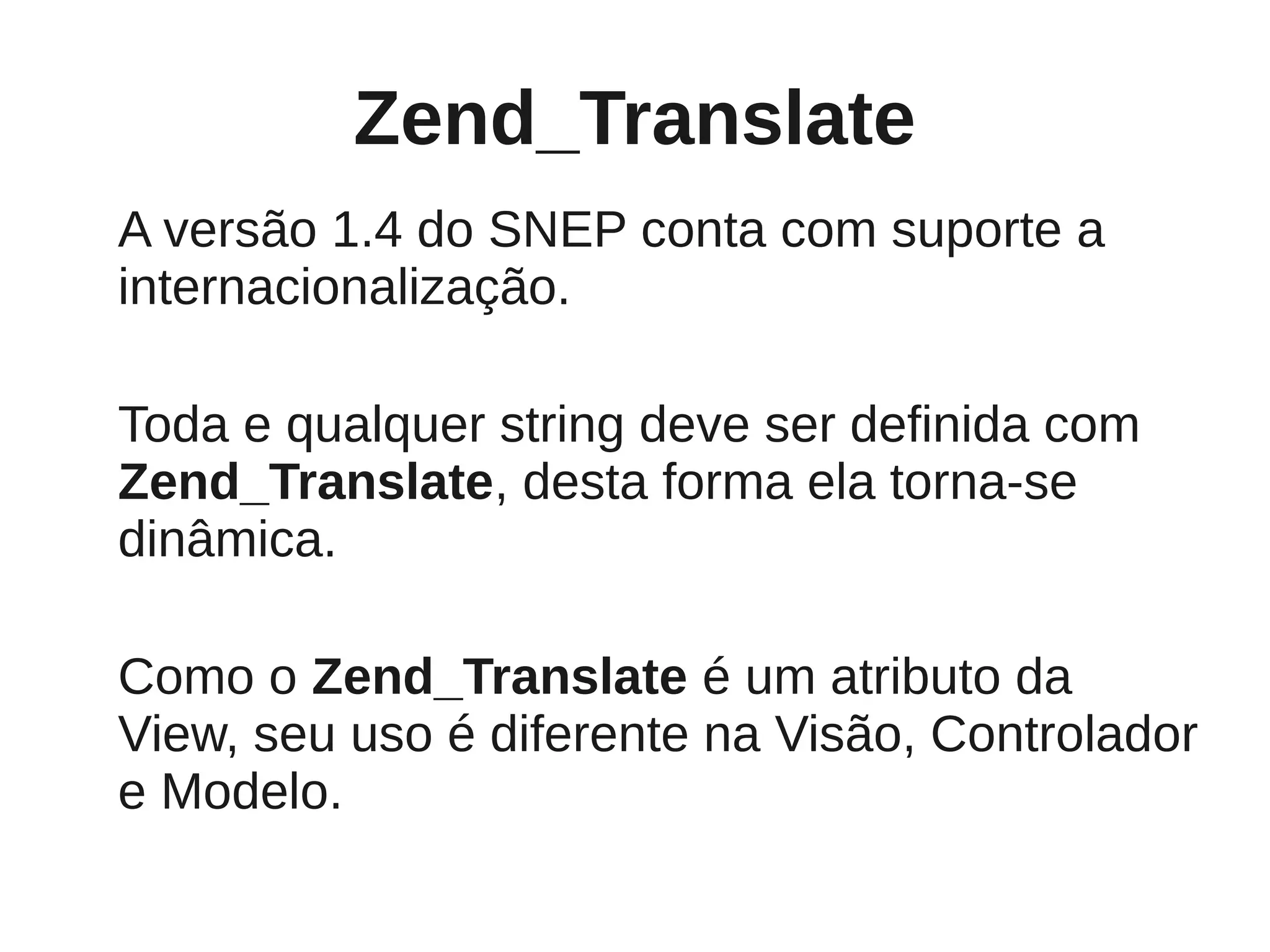

36. Zend_Translate
A versão 1.4 do SNEP conta com suporte a
internacionalização.
Toda e qualquer string deve ser definida com
Zend_Translate, desta forma ela torna-se
dinâmica.
Como o Zend_Translate é um atributo da
View, seu uso é diferente na Visão, Controlador
e Modelo.

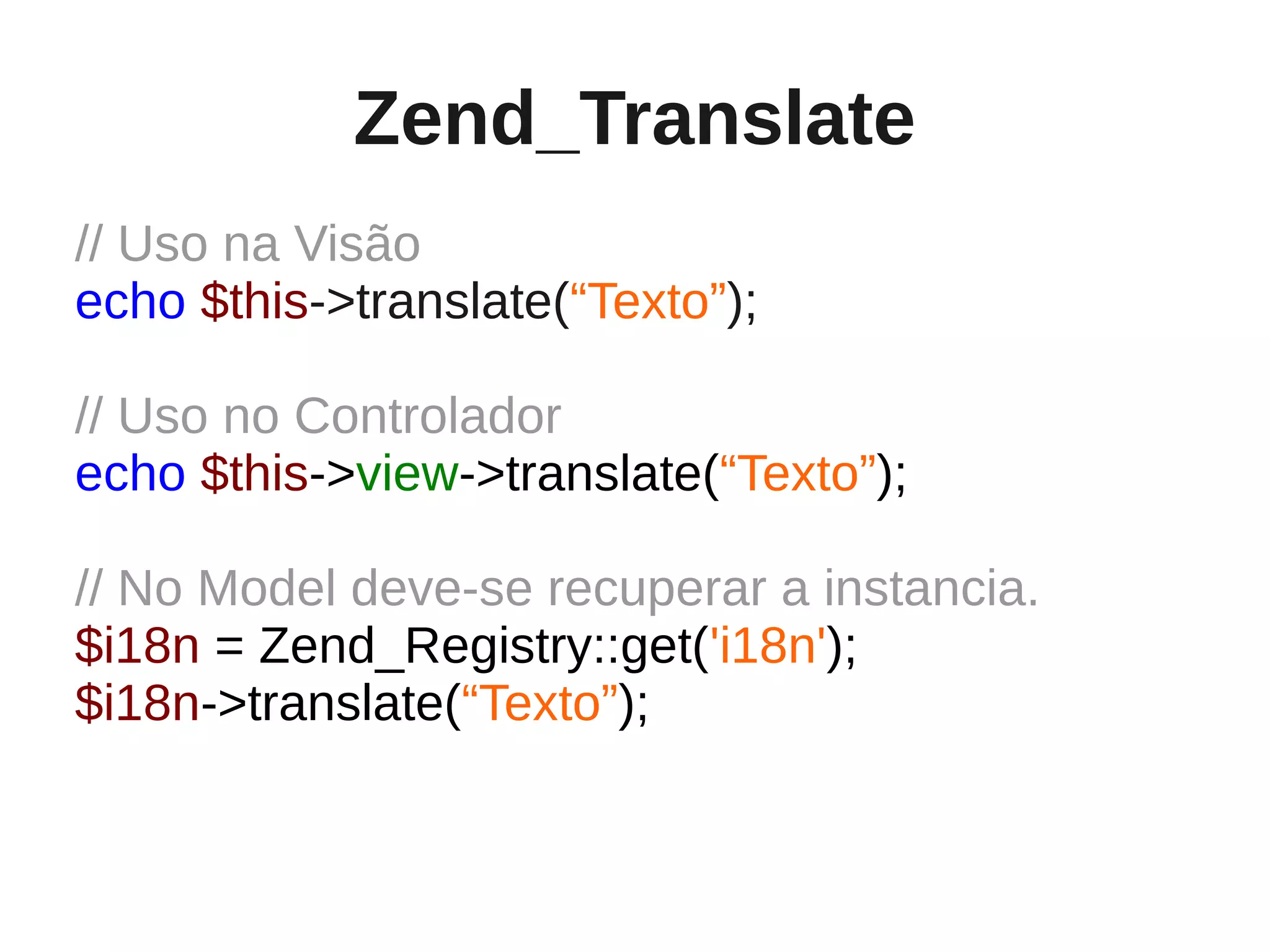

37. Zend_Translate
// Uso na Visão
echo $this->translate(“Texto”);
// Uso no Controlador
echo $this->view->translate(“Texto”);
// No Model deve-se recuperar a instancia.
$i18n = Zend_Registry::get('i18n');
$i18n->translate(“Texto”);

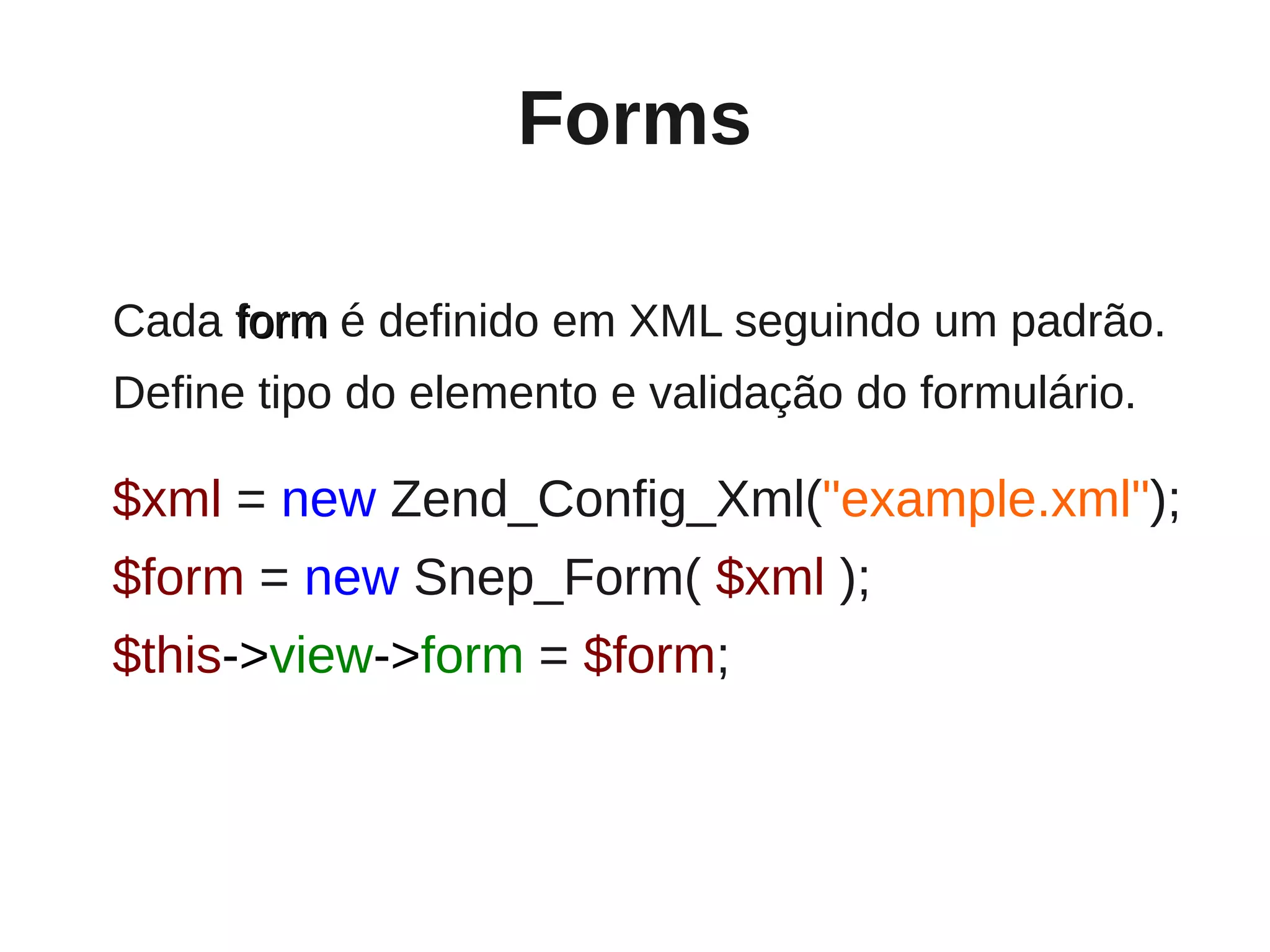

38. Forms
Cada form é definido em XML seguindo um padrão.
Define tipo do elemento e validação do formulário.
$xml = new Zend_Config_Xml("example.xml");
$form = new Snep_Form( $xml );
$this->view->form = $form;

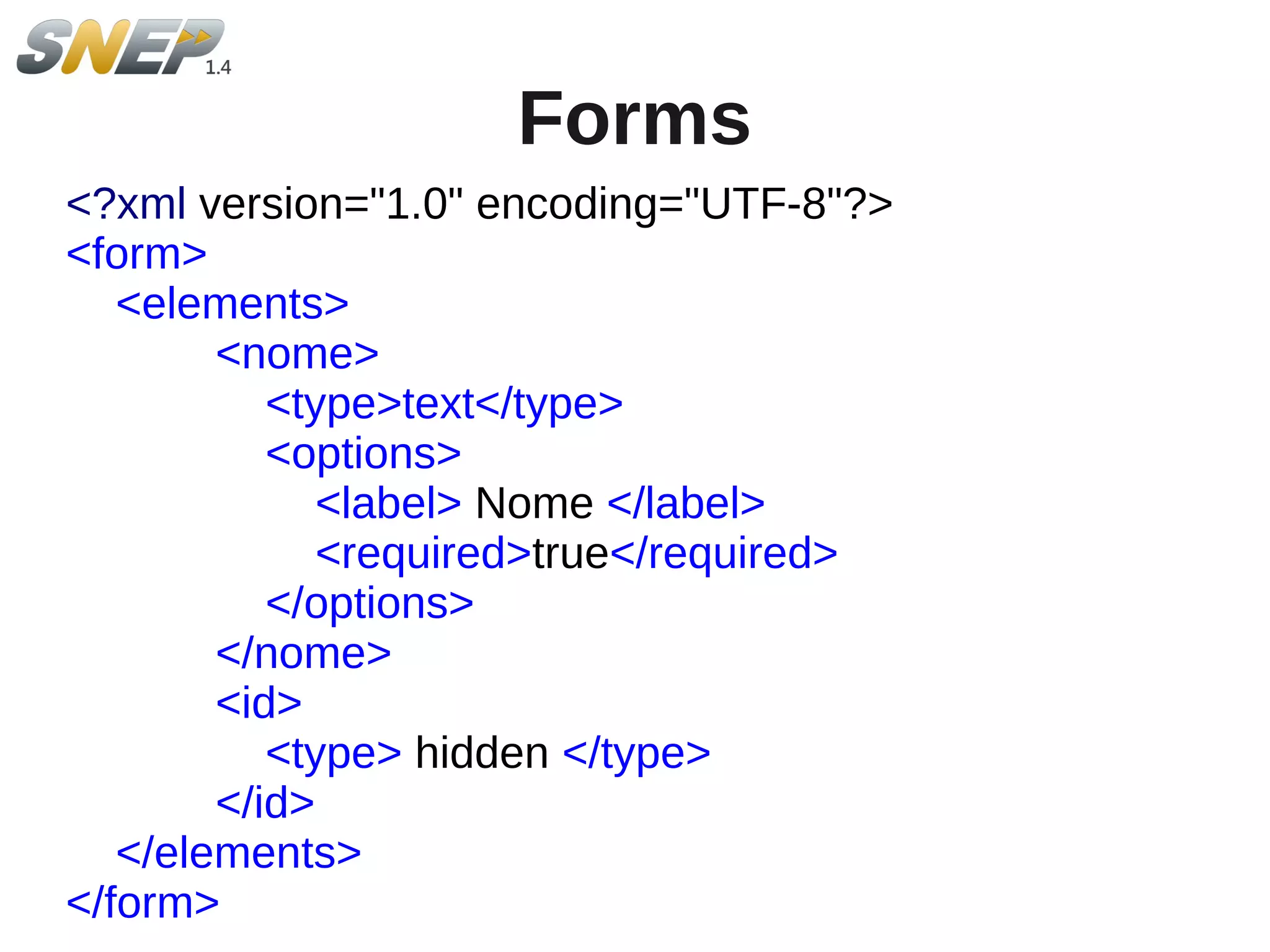

39. Forms
<?xml version="1.0" encoding="UTF-8"?>
<form>
<elements>
<nome>
<type>text</type>
<options>
<label> Nome </label>
<required>true</required>
</options>
</nome>
<id>
<type> hidden </type>
</id>
</elements>
</form>

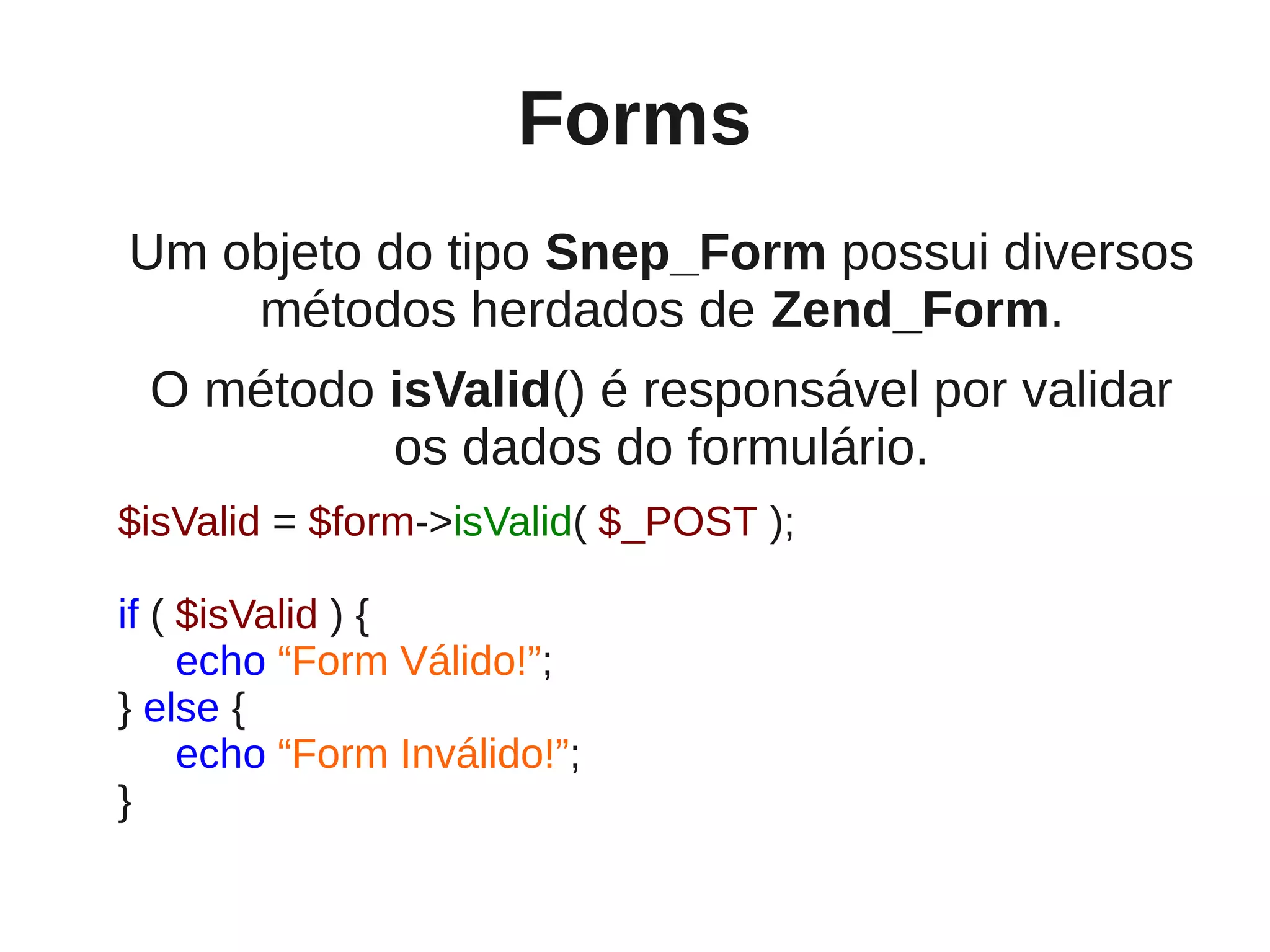

40. Forms
Um objeto do tipo Snep_Form possui diversos
métodos herdados de Zend_Form.
O método isValid() é responsável por validar
os dados do formulário.
$isValid = $form->isValid( $_POST );
if ( $isValid ) {
echo “Form Válido!”;
} else {
echo “Form Inválido!”;
}

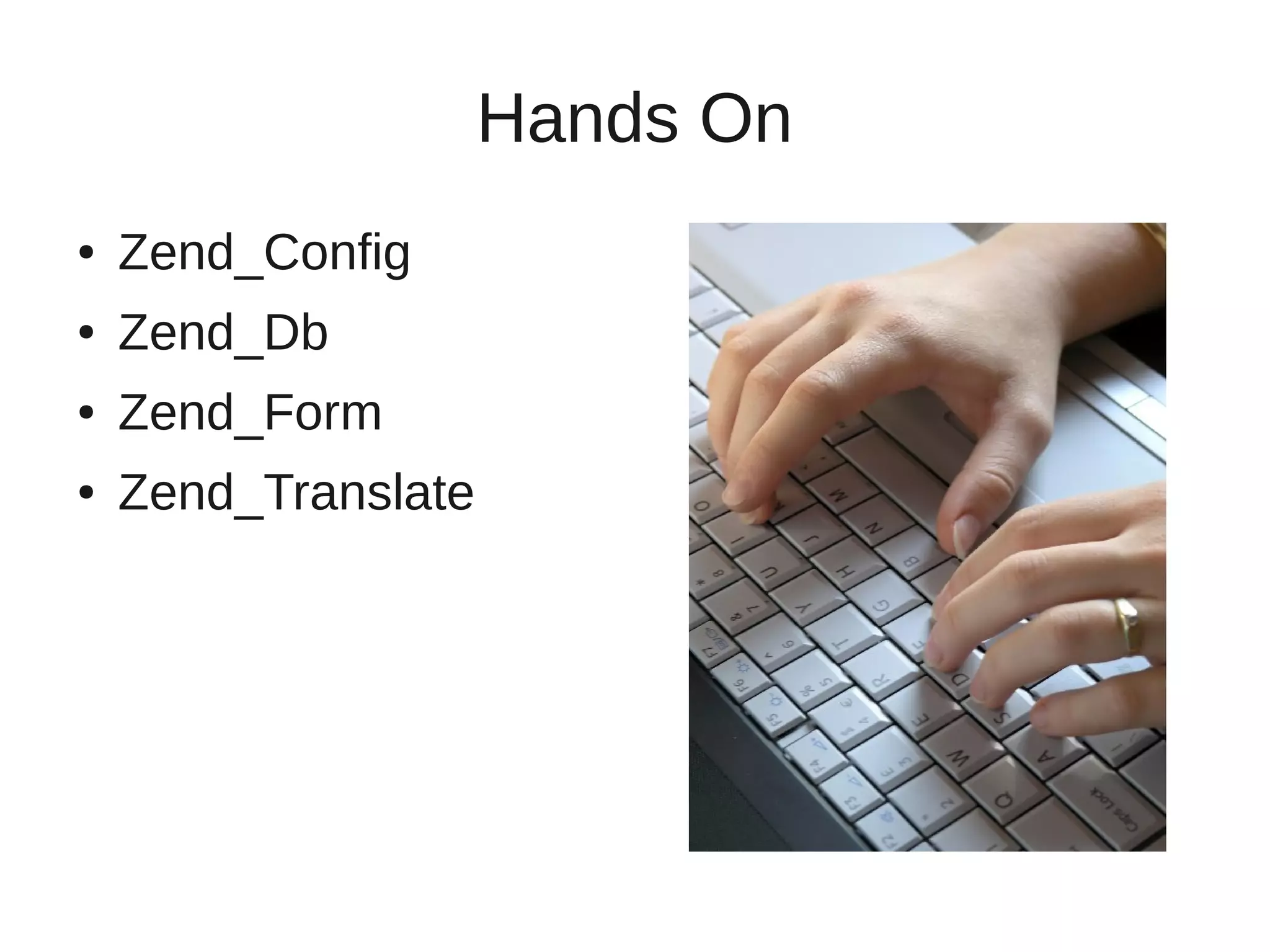

41. Hands On
● Zend_Config
● Zend_Db
● Zend_Form
● Zend_Translate

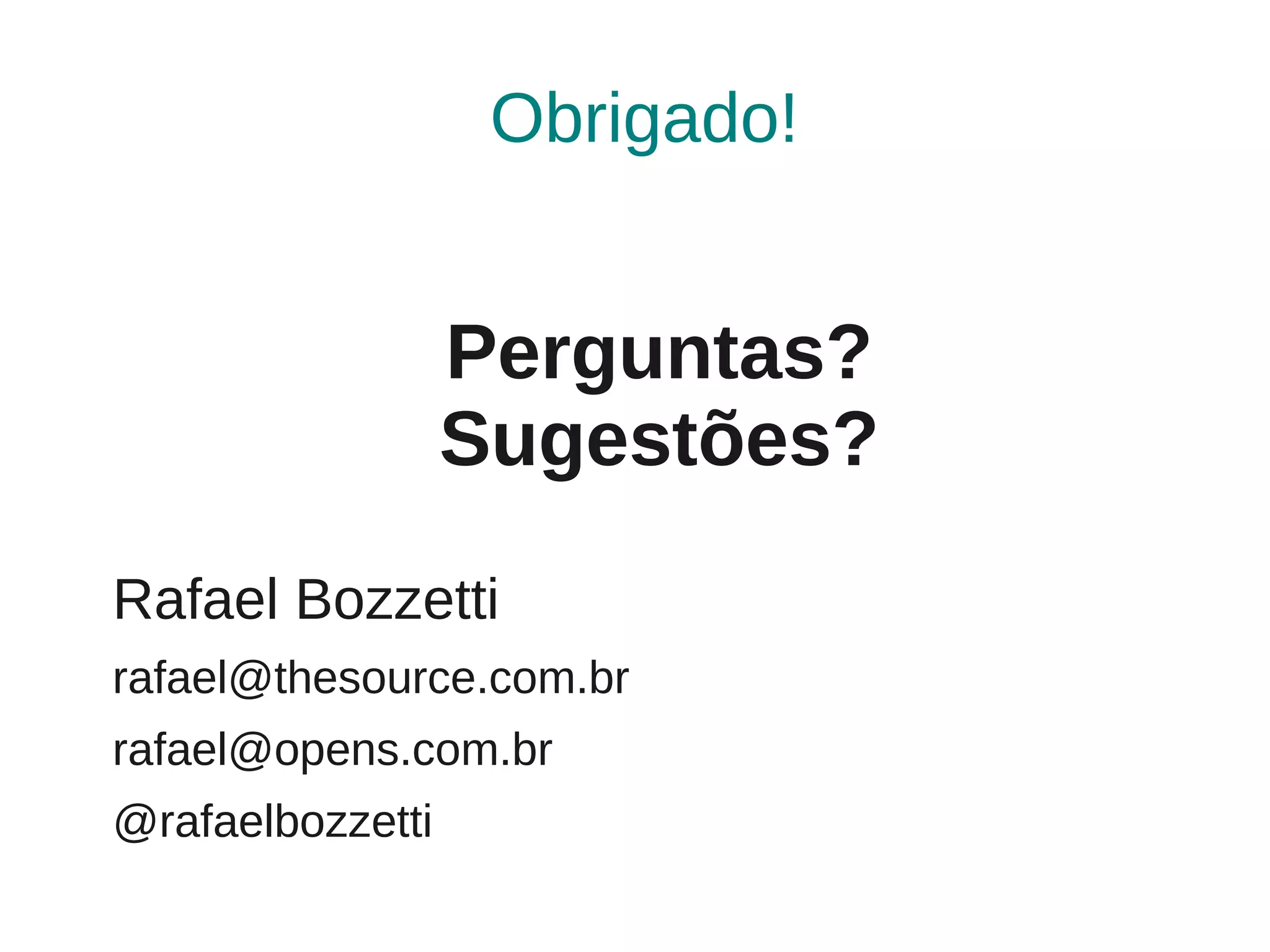

42. Obrigado!
Perguntas?
Sugestões?
Rafael Bozzetti
rafael@thesource.com.br
rafael@opens.com.br
@rafaelbozzetti
