Sistemas de Numeração Digital

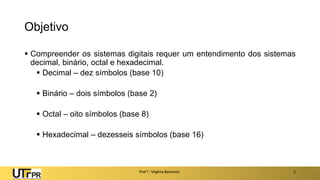

Objetivo
▪ Compreender os sistemas digitais requer um entendimento dos sistemas
decimal, binário, octal e hexadecimal.
▪ Decimal – dez símbolos (base 10)
▪ Binário – dois símbolos (base 2)
▪ Octal – oito símbolos (base 8)
▪ Hexadecimal – dezesseis símbolos (base 16)
Prof a : Virgínia Baroncini 2
Sistema Decimal
Prof a : Virgínia Baroncini 3

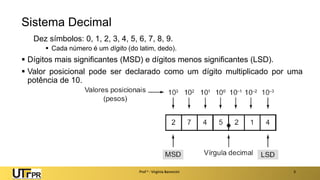

Dez símbolos: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9.
▪ Cada número é um dígito (do latim, dedo).
▪ Dígitos mais significantes (MSD) e dígitos menos significantes (LSD).
▪ Valor posicional pode ser declarado como um dígito multiplicado por uma
potência de 10.
Contagem Decimal
Prof a : Virgínia Baroncini 4
Sistema Binário
▪ Dois símbolos: 0 e 1.
▪ Empresta-se ao projeto de circuitos eletrônicos com apenas dois diferentes
níveis de tensão obrigatórios.
▪ Valor posicional pode ser indicado como um dígito multiplicado por uma
potência de 2.
Prof a : Virgínia Baroncini 5
Prof a : Virgínia Baroncini 6

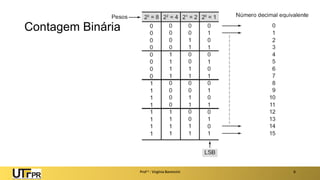

Contagem Binária
Representação das Quantidades Binárias
▪ Os sinais analógicos podem ser convertidos para digital por meio de medidas ou
“amostras” do sinal, que varia continuamente em intervalos regulares.
▪ O tempo adequado entre as amostras depende da taxa máxima de mudança do sinal
analógico
Prof a : Virgínia Baroncini 7

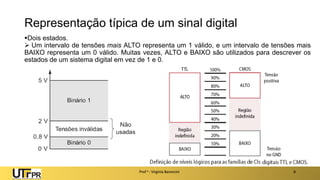

Representação típica de um sinal digital
▪Dois estados.
➢ Um intervalo de tensões mais ALTO representa um 1 válido, e um intervalo de tensões mais
BAIXO representa um 0 válido. Muitas vezes, ALTO e BAIXO são utilizados para descrever os
estados de um sistema digital em vez de 1 e 0.
Prof a : Virgínia Baroncini 8

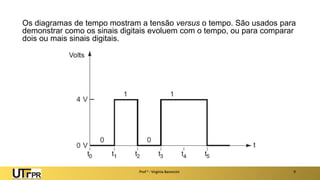

Os diagramas de tempo mostram a tensão versus o tempo. São usados para
demonstrar como os sinais digitais evoluem com o tempo, ou para comparar
dois ou mais sinais digitais.
Prof a : Virgínia Baroncini 9

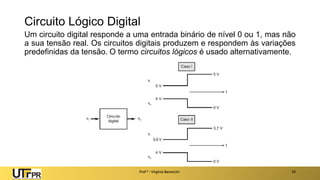

Circuito Lógico Digital
Um circuito digital responde a uma entrada binário de nível 0 ou 1, mas não
a sua tensão real. Os circuitos digitais produzem e respondem às variações
predefinidas da tensão. O termo circuitos lógicos é usado alternativamente.
Prof a : Virgínia Baroncini 10
Conversão Binária para Decimal
Converter binário em decimal através da soma das posições que contêm um 1.
Exemplos:
Prof a : Virgínia Baroncini 11

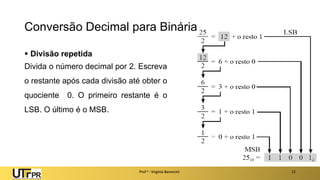

▪ Divisão repetida
Divida o número decimal por 2. Escreva
o restante após cada divisão até obter o
quociente 0. O primeiro restante é o
LSB. O último é o MSB.
Prof a : Virgínia Baroncini 12
Conversão Decimal para Binária
Sistema Octal
Prof a : Virgínia Baroncini 13
oito símbolos: 0, 1, 2, 3, 4, 5, 6, 7
▪ Valor posicional pode ser declarado como um dígito multiplicado por uma
potência de 8.
83 82 81 80 8-1 8-2 8-3
512 64 8 1 0,125 0,01562 0,00195
Por exemplo, o número octal 56,32 pode ser interpretado no sistema decimal como :
56,328 = 581 + 680 + 38-1 + 28-2 = 58 + 61 + 30,125 + 20,015625 =
= 46,4062510
Sistema Numérico Hexadecimal

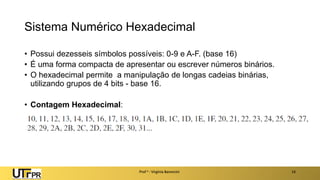

• Possui dezesseis símbolos possíveis: 0-9 e A-F. (base 16)
• É uma forma compacta de apresentar ou escrever números binários.
• O hexadecimal permite a manipulação de longas cadeias binárias,
utilizando grupos de 4 bits - base 16.
• Contagem Hexadecimal:
Prof a : Virgínia Baroncini 14

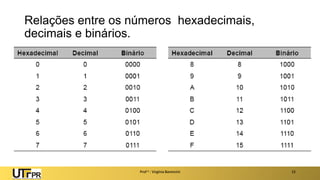

Relações entre os números hexadecimais,
decimais e binários.
Prof a : Virgínia Baroncini 15

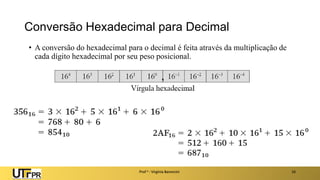

Conversão Hexadecimal para Decimal
• A conversão do hexadecimal para o decimal é feita através da multiplicação de
cada dígito hexadecimal por seu peso posicional.
Prof a : Virgínia Baroncini 16

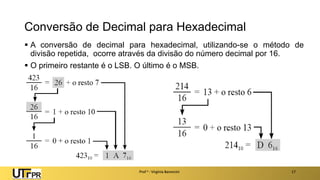

Conversão de Decimal para Hexadecimal
▪ A conversão de decimal para hexadecimal, utilizando-se o método de
divisão repetida, ocorre através da divisão do número decimal por 16.
▪ O primeiro restante é o LSB. O último é o MSB.
Prof a : Virgínia Baroncini 17

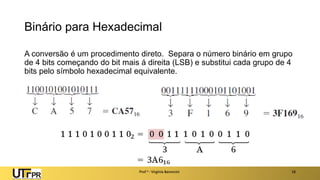

Binário para Hexadecimal
A conversão é um procedimento direto. Separa o número binário em grupo
de 4 bits começando do bit mais á direita (LSB) e substitui cada grupo de 4
bits pelo símbolo hexadecimal equivalente.
Prof a : Virgínia Baroncini 18

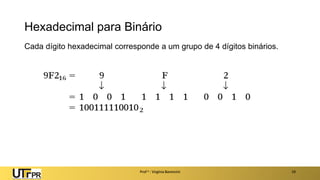

Hexadecimal para Binário
Prof a : Virgínia Baroncini 19
Cada dígito hexadecimal corresponde a um grupo de 4 dígitos binários.

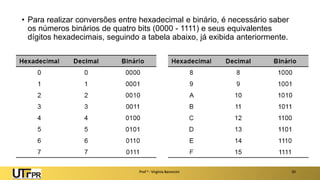

• Para realizar conversões entre hexadecimal e binário, é necessário saber
os números binários de quatro bits (0000 - 1111) e seus equivalentes
dígitos hexadecimais, seguindo a tabela abaixo, já exibida anteriormente.
Prof a : Virgínia Baroncini 20

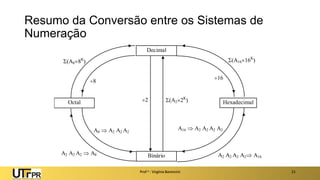

Resumo da Conversão entre os Sistemas de
Numeração
Prof a : Virgínia Baroncini 21
Decimal
Octal
Binário
Hexadecimal
8
2
16
(A88K
) (A1616K
)
(A22K
)
A8  A2 A2 A2
A16  A2 A2 A2 A2
A2 A2 A2  A8 A2 A2 A2 A2 A16
Observações:

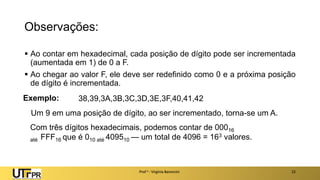

▪ Ao contar em hexadecimal, cada posição de dígito pode ser incrementada
(aumentada em 1) de 0 a F.
▪ Ao chegar ao valor F, ele deve ser redefinido como 0 e a próxima posição
de dígito é incrementada.
Prof a : Virgínia Baroncini 22
38,39,3A,3B,3C,3D,3E,3F,40,41,42
Um 9 em uma posição de dígito, ao ser incrementado, torna-se um A.
Exemplo:
Com três dígitos hexadecimais, podemos contar de 00016
até FFF16 que é 010 até 409510 — um total de 4096 = 163 valores.
Código BCD

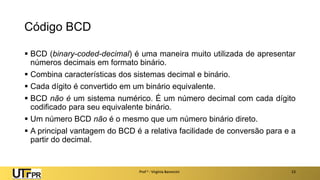

▪ BCD (binary-coded-decimal) é uma maneira muito utilizada de apresentar
números decimais em formato binário.
▪ Combina características dos sistemas decimal e binário.
▪ Cada dígito é convertido em um binário equivalente.
▪ BCD não é um sistema numérico. É um número decimal com cada dígito
codificado para seu equivalente binário.
▪ Um número BCD não é o mesmo que um número binário direto.
▪ A principal vantagem do BCD é a relativa facilidade de conversão para e a
partir do decimal.
Prof a : Virgínia Baroncini 23

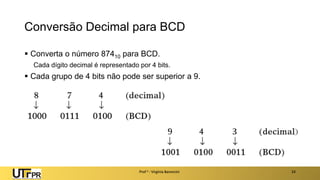

Conversão Decimal para BCD
▪ Converta o número 87410 para BCD.
Cada dígito decimal é representado por 4 bits.
▪ Cada grupo de 4 bits não pode ser superior a 9.
Prof a : Virgínia Baroncini 24

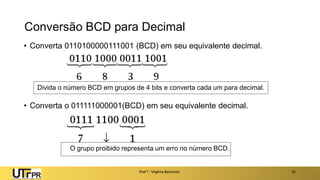

Conversão BCD para Decimal
• Converta 0110100000111001 (BCD) em seu equivalente decimal.
• Converta o 011111000001(BCD) em seu equivalente decimal.
Prof a : Virgínia Baroncini 25
Divida o número BCD em grupos de 4 bits e converta cada um para decimal.
O grupo proibido representa um erro no número BCD.

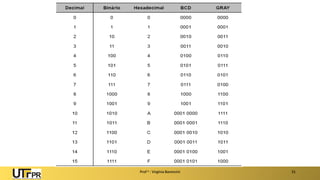

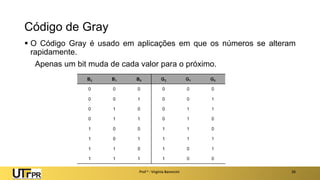

Código de Gray
▪ O Código Gray é usado em aplicações em que os números se alteram
rapidamente.
Apenas um bit muda de cada valor para o próximo.
Prof a : Virgínia Baroncini 26
Prof a : Virgínia Baroncini 27

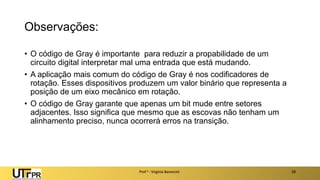

Observações:
• O código de Gray é importante para reduzir a propabilidade de um
circuito digital interpretar mal uma entrada que está mudando.

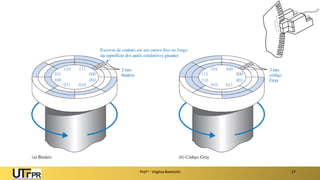

• A aplicação mais comum do código de Gray é nos codificadores de
rotação. Esses dispositivos produzem um valor binário que representa a
posição de um eixo mecânico em rotação.

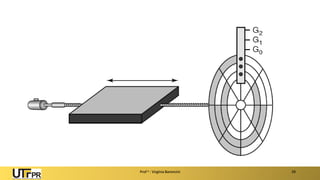

• O código de Gray garante que apenas um bit mude entre setores
adjacentes. Isso significa que mesmo que as escovas não tenham um
alinhamento preciso, nunca ocorrerá erros na transição.
Prof a : Virgínia Baroncini 28
Prof a : Virgínia Baroncini 29

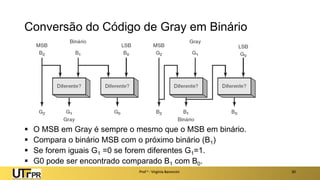

Conversão do Código de Gray em Binário
▪ O MSB em Gray é sempre o mesmo que o MSB em binário.
▪ Compara o binário MSB com o próximo binário (B1)
▪ Se forem iguais G1 =0 se forem diferentes G1=1.
▪ G0 pode ser encontrado comparado B1 com B0.
Prof a : Virgínia Baroncini 30
Prof a : Virgínia Baroncini 31
Bytes, Nibbles e Palavra
Prof a : Virgínia Baroncini 32
▪ A maioria dos microcomputadores manipulam e armazenam informações e
dados binários em grupos de 8 bits. Oito bits equivale a 1 byte.
▪ Um byte pode representar vários tipos de dados/ informações.
▪ Números binários frequentemente são divididos em grupos de 4 bits. Como
um grupo de 4 bits é a metade de um byte, ele foi nomeado nibble.
Bytes, Nibbles e Palavra
Prof a : Virgínia Baroncini 33

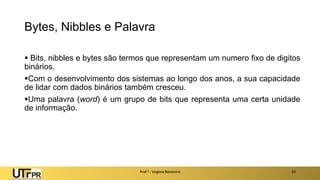

▪ Bits, nibbles e bytes são termos que representam um numero fixo de digitos
binários.
▪Com o desenvolvimento dos sistemas ao longo dos anos, a sua capacidade
de lidar com dados binários também cresceu.
▪Uma palavra (word) é um grupo de bits que representa uma certa unidade
de informação.

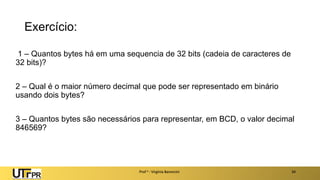

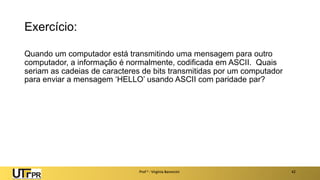

Exercício:
1 – Quantos bytes há em uma sequencia de 32 bits (cadeia de caracteres de
32 bits)?
2 – Qual é o maior número decimal que pode ser representado em binário
usando dois bytes?
3 – Quantos bytes são necessários para representar, em BCD, o valor decimal
846569?
Prof a : Virgínia Baroncini 34
Códigos Alfanuméricos
▪ O código alfanumérico representa todos os caracteres e as funções
encontrados em um teclado de computador: 26 letras minúsculas e 26
maiúsculas, 10 dígitos, 7 sinais de pontuação, de 20 a 40 outros caracteres.
▪ O código alfanumérico mais utilizado é o ASCII - American Standard Code
for Information Interchange (Código Padrão Americano para Intercâmbio de
Informações).
Trata-se de um código de 7 bits: 27 = 128 possíveis grupos de código. Pode
ser utilizado para transferir informações entre computadores, entre
computadores e impressoras e para armazenamento interno.
Prof a : Virgínia Baroncini 35

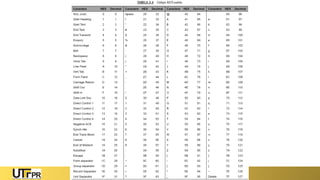

ASCII - American Standard Code for Information Interchange
(Código Padrão Americano para Intercâmbio de Informações)
Prof a : Virgínia Baroncini 37

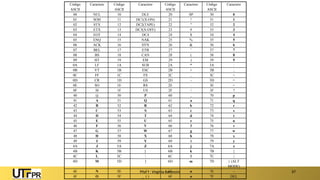

Código
ASCII
Caractere Código
ASCII
Caractere Código
ASCII
Caractere Código
ASCII
Caractere
00 NUL 10 DLE 20 SP 30 0
01 SOH 11 DC1(X-ON) 21 ! 31 1
02 STX 12 DC2(TAPE) 22 " 32 2
03 ETX 13 DC3(X-OFF) 23 # 33 3
04 EOT 14 DC4 24 $ 34 4
05 ENQ 15 NAK 25 % 35 5
06 ACK 16 SYN 26 & 36 6
07 BEL 17 ETB 27 ' 37 7
08 BS 18 CAN 28 ( 38 8
09 HT 19 EM 29 ) 39 9
0A LF 1A SUB 2A * 3A :
0B VT 1B ESC 2B + 3B ;
0C FF 1C FS 2C , 3C <
0D CR 1D GS 2D - 3D =
0E SO 1E RS 2E . 3E >
0F SI 1F US 2F / 3F ?
40 @ 50 P 60 , 70 p
41 A 51 Q 61 a 71 q
42 B 52 R 62 b 72 r
43 C 53 S 63 c 73 s
44 D 54 T 64 d 74 t
45 E 55 U 65 e 75 u
46 F 56 V 66 f 76 v
47 G 57 W 67 g 77 w
48 H 58 X 68 h 78 x
49 I 59 Y 69 i 79 y
4A J 5A Z 6A j 7A z
4B K 5B [ 6B k 7B {
4C L 5C  6C l 7C |
4D M 5D ] 6D m 7D } (ALT
MODE)
4E N 5E ^ ( ) 6E n 7E ~
4F O 5F _ ( ) 6F o 7F DEL

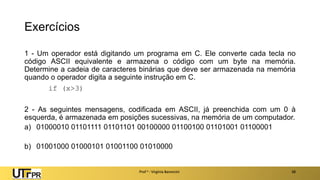

Exercícios
1 - Um operador está digitando um programa em C. Ele converte cada tecla no
código ASCII equivalente e armazena o código com um byte na memória.
Determine a cadeia de caracteres binárias que deve ser armazenada na memória
quando o operador digita a seguinte instrução em C.
if (x>3)
2 - As seguintes mensagens, codificada em ASCII, já preenchida com um 0 à
esquerda, é armazenada em posições sucessivas, na memória de um computador.
a) 01000010 01101111 01101101 00100000 01100100 01101001 01100001
b) 01001000 01000101 01001100 01010000
Prof a : Virgínia Baroncini 38

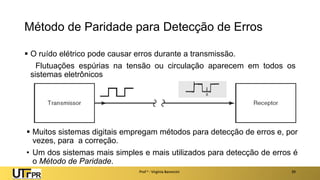

Método de Paridade para Detecção de Erros
▪ O ruído elétrico pode causar erros durante a transmissão.
Flutuações espúrias na tensão ou circulação aparecem em todos os
sistemas eletrônicos
Prof a : Virgínia Baroncini 39
▪ Muitos sistemas digitais empregam métodos para detecção de erros e, por
vezes, para a correção.
• Um dos sistemas mais simples e mais utilizados para detecção de erros é
o Método de Paridade.

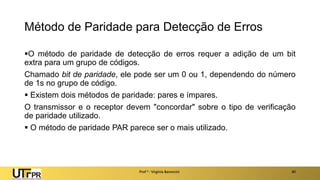

Método de Paridade para Detecção de Erros
▪O método de paridade de detecção de erros requer a adição de um bit
extra para um grupo de códigos.
Chamado bit de paridade, ele pode ser um 0 ou 1, dependendo do número
de 1s no grupo de código.
▪ Existem dois métodos de paridade: pares e ímpares.
O transmissor e o receptor devem "concordar" sobre o tipo de verificação
de paridade utilizado.

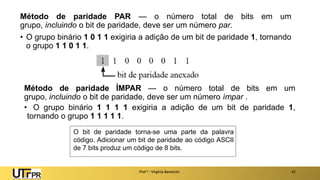

▪ O método de paridade PAR parece ser o mais utilizado.
Prof a : Virgínia Baroncini 40
Método de paridade PAR — o número total de bits em um
grupo, incluindo o bit de paridade, deve ser um número par.
• O grupo binário 1 0 1 1 exigiria a adição de um bit de paridade 1, tornando
o grupo 1 1 0 1 1.
Prof a : Virgínia Baroncini 41
Método de paridade ÍMPAR — o número total de bits em um
grupo, incluindo o bit de paridade, deve ser um número ímpar .
• O grupo binário 1 1 1 1 exigiria a adição de um bit de paridade 1,
tornando o grupo 1 1 1 1 1.
O bit de paridade torna-se uma parte da palavra
código. Adicionar um bit de paridade ao código ASCII
de 7 bits produz um código de 8 bits.
Exercício:
Quando um computador está transmitindo uma mensagem para outro
computador, a informação é normalmente, codificada em ASCII. Quais
seriam as cadeias de caracteres de bits transmitidas por um computador
para enviar a mensagem ‘HELLO’ usando ASCII com paridade par?
Prof a : Virgínia Baroncini 42
Aplicações

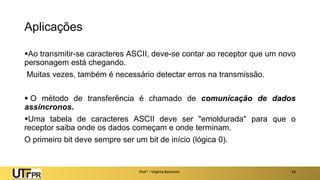

▪Ao transmitir-se caracteres ASCII, deve-se contar ao receptor que um novo
personagem está chegando.
Muitas vezes, também é necessário detectar erros na transmissão.
▪ O método de transferência é chamado de comunicação de dados
assíncronos.
▪Uma tabela de caracteres ASCII deve ser "emoldurada" para que o
receptor saiba onde os dados começam e onde terminam.
O primeiro bit deve sempre ser um bit de início (lógica 0).
Prof a : Virgínia Baroncini 43

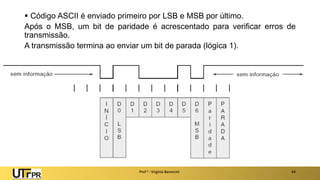

▪ Código ASCII é enviado primeiro por LSB e MSB por último.
Após o MSB, um bit de paridade é acrescentado para verificar erros de
transmissão.
A transmissão termina ao enviar um bit de parada (lógica 1).
Prof a : Virgínia Baroncini 44

Slides - Sistemas de Numeracao e Codigos.

  • 1.
  • 2.
    Objetivo ▪ Compreender ossistemas digitais requer um entendimento dos sistemas decimal, binário, octal e hexadecimal. ▪ Decimal – dez símbolos (base 10) ▪ Binário – dois símbolos (base 2) ▪ Octal – oito símbolos (base 8) ▪ Hexadecimal – dezesseis símbolos (base 16) Prof a : Virgínia Baroncini 2
  • 3.
    Sistema Decimal Prof a: Virgínia Baroncini 3 Dez símbolos: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9. ▪ Cada número é um dígito (do latim, dedo). ▪ Dígitos mais significantes (MSD) e dígitos menos significantes (LSD). ▪ Valor posicional pode ser declarado como um dígito multiplicado por uma potência de 10.
  • 4.
    Contagem Decimal Prof a: Virgínia Baroncini 4
  • 5.
    Sistema Binário ▪ Doissímbolos: 0 e 1. ▪ Empresta-se ao projeto de circuitos eletrônicos com apenas dois diferentes níveis de tensão obrigatórios. ▪ Valor posicional pode ser indicado como um dígito multiplicado por uma potência de 2. Prof a : Virgínia Baroncini 5
  • 6.
    Prof a :Virgínia Baroncini 6 Contagem Binária
  • 7.
    Representação das QuantidadesBinárias ▪ Os sinais analógicos podem ser convertidos para digital por meio de medidas ou “amostras” do sinal, que varia continuamente em intervalos regulares. ▪ O tempo adequado entre as amostras depende da taxa máxima de mudança do sinal analógico Prof a : Virgínia Baroncini 7
  • 8.
    Representação típica deum sinal digital ▪Dois estados. ➢ Um intervalo de tensões mais ALTO representa um 1 válido, e um intervalo de tensões mais BAIXO representa um 0 válido. Muitas vezes, ALTO e BAIXO são utilizados para descrever os estados de um sistema digital em vez de 1 e 0. Prof a : Virgínia Baroncini 8
  • 9.
    Os diagramas detempo mostram a tensão versus o tempo. São usados para demonstrar como os sinais digitais evoluem com o tempo, ou para comparar dois ou mais sinais digitais. Prof a : Virgínia Baroncini 9
  • 10.
    Circuito Lógico Digital Umcircuito digital responde a uma entrada binário de nível 0 ou 1, mas não a sua tensão real. Os circuitos digitais produzem e respondem às variações predefinidas da tensão. O termo circuitos lógicos é usado alternativamente. Prof a : Virgínia Baroncini 10
  • 11.
    Conversão Binária paraDecimal Converter binário em decimal através da soma das posições que contêm um 1. Exemplos: Prof a : Virgínia Baroncini 11
  • 12.
    ▪ Divisão repetida Dividao número decimal por 2. Escreva o restante após cada divisão até obter o quociente 0. O primeiro restante é o LSB. O último é o MSB. Prof a : Virgínia Baroncini 12 Conversão Decimal para Binária
  • 13.
    Sistema Octal Prof a: Virgínia Baroncini 13 oito símbolos: 0, 1, 2, 3, 4, 5, 6, 7 ▪ Valor posicional pode ser declarado como um dígito multiplicado por uma potência de 8. 83 82 81 80 8-1 8-2 8-3 512 64 8 1 0,125 0,01562 0,00195 Por exemplo, o número octal 56,32 pode ser interpretado no sistema decimal como : 56,328 = 581 + 680 + 38-1 + 28-2 = 58 + 61 + 30,125 + 20,015625 = = 46,4062510
  • 14.
    Sistema Numérico Hexadecimal •Possui dezesseis símbolos possíveis: 0-9 e A-F. (base 16) • É uma forma compacta de apresentar ou escrever números binários. • O hexadecimal permite a manipulação de longas cadeias binárias, utilizando grupos de 4 bits - base 16. • Contagem Hexadecimal: Prof a : Virgínia Baroncini 14
  • 15.
    Relações entre osnúmeros hexadecimais, decimais e binários. Prof a : Virgínia Baroncini 15
  • 16.
    Conversão Hexadecimal paraDecimal • A conversão do hexadecimal para o decimal é feita através da multiplicação de cada dígito hexadecimal por seu peso posicional. Prof a : Virgínia Baroncini 16
  • 17.
    Conversão de Decimalpara Hexadecimal ▪ A conversão de decimal para hexadecimal, utilizando-se o método de divisão repetida, ocorre através da divisão do número decimal por 16. ▪ O primeiro restante é o LSB. O último é o MSB. Prof a : Virgínia Baroncini 17
  • 18.
    Binário para Hexadecimal Aconversão é um procedimento direto. Separa o número binário em grupo de 4 bits começando do bit mais á direita (LSB) e substitui cada grupo de 4 bits pelo símbolo hexadecimal equivalente. Prof a : Virgínia Baroncini 18
  • 19.
    Hexadecimal para Binário Profa : Virgínia Baroncini 19 Cada dígito hexadecimal corresponde a um grupo de 4 dígitos binários.
  • 20.
    • Para realizarconversões entre hexadecimal e binário, é necessário saber os números binários de quatro bits (0000 - 1111) e seus equivalentes dígitos hexadecimais, seguindo a tabela abaixo, já exibida anteriormente. Prof a : Virgínia Baroncini 20
  • 21.
    Resumo da Conversãoentre os Sistemas de Numeração Prof a : Virgínia Baroncini 21 Decimal Octal Binário Hexadecimal 8 2 16 (A88K ) (A1616K ) (A22K ) A8  A2 A2 A2 A16  A2 A2 A2 A2 A2 A2 A2  A8 A2 A2 A2 A2 A16
  • 22.
    Observações: ▪ Ao contarem hexadecimal, cada posição de dígito pode ser incrementada (aumentada em 1) de 0 a F. ▪ Ao chegar ao valor F, ele deve ser redefinido como 0 e a próxima posição de dígito é incrementada. Prof a : Virgínia Baroncini 22 38,39,3A,3B,3C,3D,3E,3F,40,41,42 Um 9 em uma posição de dígito, ao ser incrementado, torna-se um A. Exemplo: Com três dígitos hexadecimais, podemos contar de 00016 até FFF16 que é 010 até 409510 — um total de 4096 = 163 valores.
  • 23.
    Código BCD ▪ BCD(binary-coded-decimal) é uma maneira muito utilizada de apresentar números decimais em formato binário. ▪ Combina características dos sistemas decimal e binário. ▪ Cada dígito é convertido em um binário equivalente. ▪ BCD não é um sistema numérico. É um número decimal com cada dígito codificado para seu equivalente binário. ▪ Um número BCD não é o mesmo que um número binário direto. ▪ A principal vantagem do BCD é a relativa facilidade de conversão para e a partir do decimal. Prof a : Virgínia Baroncini 23
  • 24.
    Conversão Decimal paraBCD ▪ Converta o número 87410 para BCD. Cada dígito decimal é representado por 4 bits. ▪ Cada grupo de 4 bits não pode ser superior a 9. Prof a : Virgínia Baroncini 24
  • 25.
    Conversão BCD paraDecimal • Converta 0110100000111001 (BCD) em seu equivalente decimal. • Converta o 011111000001(BCD) em seu equivalente decimal. Prof a : Virgínia Baroncini 25 Divida o número BCD em grupos de 4 bits e converta cada um para decimal. O grupo proibido representa um erro no número BCD.
  • 26.
    Código de Gray ▪O Código Gray é usado em aplicações em que os números se alteram rapidamente. Apenas um bit muda de cada valor para o próximo. Prof a : Virgínia Baroncini 26
  • 27.
    Prof a :Virgínia Baroncini 27
  • 28.
    Observações: • O códigode Gray é importante para reduzir a propabilidade de um circuito digital interpretar mal uma entrada que está mudando. • A aplicação mais comum do código de Gray é nos codificadores de rotação. Esses dispositivos produzem um valor binário que representa a posição de um eixo mecânico em rotação. • O código de Gray garante que apenas um bit mude entre setores adjacentes. Isso significa que mesmo que as escovas não tenham um alinhamento preciso, nunca ocorrerá erros na transição. Prof a : Virgínia Baroncini 28
  • 29.
    Prof a :Virgínia Baroncini 29
  • 30.
    Conversão do Códigode Gray em Binário ▪ O MSB em Gray é sempre o mesmo que o MSB em binário. ▪ Compara o binário MSB com o próximo binário (B1) ▪ Se forem iguais G1 =0 se forem diferentes G1=1. ▪ G0 pode ser encontrado comparado B1 com B0. Prof a : Virgínia Baroncini 30
  • 31.
    Prof a :Virgínia Baroncini 31
  • 32.
    Bytes, Nibbles ePalavra Prof a : Virgínia Baroncini 32 ▪ A maioria dos microcomputadores manipulam e armazenam informações e dados binários em grupos de 8 bits. Oito bits equivale a 1 byte. ▪ Um byte pode representar vários tipos de dados/ informações. ▪ Números binários frequentemente são divididos em grupos de 4 bits. Como um grupo de 4 bits é a metade de um byte, ele foi nomeado nibble.
  • 33.
    Bytes, Nibbles ePalavra Prof a : Virgínia Baroncini 33 ▪ Bits, nibbles e bytes são termos que representam um numero fixo de digitos binários. ▪Com o desenvolvimento dos sistemas ao longo dos anos, a sua capacidade de lidar com dados binários também cresceu. ▪Uma palavra (word) é um grupo de bits que representa uma certa unidade de informação.
  • 34.
    Exercício: 1 – Quantosbytes há em uma sequencia de 32 bits (cadeia de caracteres de 32 bits)? 2 – Qual é o maior número decimal que pode ser representado em binário usando dois bytes? 3 – Quantos bytes são necessários para representar, em BCD, o valor decimal 846569? Prof a : Virgínia Baroncini 34
  • 35.
    Códigos Alfanuméricos ▪ Ocódigo alfanumérico representa todos os caracteres e as funções encontrados em um teclado de computador: 26 letras minúsculas e 26 maiúsculas, 10 dígitos, 7 sinais de pontuação, de 20 a 40 outros caracteres. ▪ O código alfanumérico mais utilizado é o ASCII - American Standard Code for Information Interchange (Código Padrão Americano para Intercâmbio de Informações). Trata-se de um código de 7 bits: 27 = 128 possíveis grupos de código. Pode ser utilizado para transferir informações entre computadores, entre computadores e impressoras e para armazenamento interno. Prof a : Virgínia Baroncini 35 ASCII - American Standard Code for Information Interchange (Código Padrão Americano para Intercâmbio de Informações)
  • 37.
    Prof a :Virgínia Baroncini 37 Código ASCII Caractere Código ASCII Caractere Código ASCII Caractere Código ASCII Caractere 00 NUL 10 DLE 20 SP 30 0 01 SOH 11 DC1(X-ON) 21 ! 31 1 02 STX 12 DC2(TAPE) 22 " 32 2 03 ETX 13 DC3(X-OFF) 23 # 33 3 04 EOT 14 DC4 24 $ 34 4 05 ENQ 15 NAK 25 % 35 5 06 ACK 16 SYN 26 & 36 6 07 BEL 17 ETB 27 ' 37 7 08 BS 18 CAN 28 ( 38 8 09 HT 19 EM 29 ) 39 9 0A LF 1A SUB 2A * 3A : 0B VT 1B ESC 2B + 3B ; 0C FF 1C FS 2C , 3C < 0D CR 1D GS 2D - 3D = 0E SO 1E RS 2E . 3E > 0F SI 1F US 2F / 3F ? 40 @ 50 P 60 , 70 p 41 A 51 Q 61 a 71 q 42 B 52 R 62 b 72 r 43 C 53 S 63 c 73 s 44 D 54 T 64 d 74 t 45 E 55 U 65 e 75 u 46 F 56 V 66 f 76 v 47 G 57 W 67 g 77 w 48 H 58 X 68 h 78 x 49 I 59 Y 69 i 79 y 4A J 5A Z 6A j 7A z 4B K 5B [ 6B k 7B { 4C L 5C 6C l 7C | 4D M 5D ] 6D m 7D } (ALT MODE) 4E N 5E ^ ( ) 6E n 7E ~ 4F O 5F _ ( ) 6F o 7F DEL
  • 38.
    Exercícios 1 - Umoperador está digitando um programa em C. Ele converte cada tecla no código ASCII equivalente e armazena o código com um byte na memória. Determine a cadeia de caracteres binárias que deve ser armazenada na memória quando o operador digita a seguinte instrução em C. if (x>3) 2 - As seguintes mensagens, codificada em ASCII, já preenchida com um 0 à esquerda, é armazenada em posições sucessivas, na memória de um computador. a) 01000010 01101111 01101101 00100000 01100100 01101001 01100001 b) 01001000 01000101 01001100 01010000 Prof a : Virgínia Baroncini 38
  • 39.
    Método de Paridadepara Detecção de Erros ▪ O ruído elétrico pode causar erros durante a transmissão. Flutuações espúrias na tensão ou circulação aparecem em todos os sistemas eletrônicos Prof a : Virgínia Baroncini 39 ▪ Muitos sistemas digitais empregam métodos para detecção de erros e, por vezes, para a correção. • Um dos sistemas mais simples e mais utilizados para detecção de erros é o Método de Paridade.
  • 40.
    Método de Paridadepara Detecção de Erros ▪O método de paridade de detecção de erros requer a adição de um bit extra para um grupo de códigos. Chamado bit de paridade, ele pode ser um 0 ou 1, dependendo do número de 1s no grupo de código. ▪ Existem dois métodos de paridade: pares e ímpares. O transmissor e o receptor devem "concordar" sobre o tipo de verificação de paridade utilizado. ▪ O método de paridade PAR parece ser o mais utilizado. Prof a : Virgínia Baroncini 40
  • 41.
    Método de paridadePAR — o número total de bits em um grupo, incluindo o bit de paridade, deve ser um número par. • O grupo binário 1 0 1 1 exigiria a adição de um bit de paridade 1, tornando o grupo 1 1 0 1 1. Prof a : Virgínia Baroncini 41 Método de paridade ÍMPAR — o número total de bits em um grupo, incluindo o bit de paridade, deve ser um número ímpar . • O grupo binário 1 1 1 1 exigiria a adição de um bit de paridade 1, tornando o grupo 1 1 1 1 1. O bit de paridade torna-se uma parte da palavra código. Adicionar um bit de paridade ao código ASCII de 7 bits produz um código de 8 bits.
  • 42.
    Exercício: Quando um computadorestá transmitindo uma mensagem para outro computador, a informação é normalmente, codificada em ASCII. Quais seriam as cadeias de caracteres de bits transmitidas por um computador para enviar a mensagem ‘HELLO’ usando ASCII com paridade par? Prof a : Virgínia Baroncini 42
  • 43.
    Aplicações ▪Ao transmitir-se caracteresASCII, deve-se contar ao receptor que um novo personagem está chegando. Muitas vezes, também é necessário detectar erros na transmissão. ▪ O método de transferência é chamado de comunicação de dados assíncronos. ▪Uma tabela de caracteres ASCII deve ser "emoldurada" para que o receptor saiba onde os dados começam e onde terminam. O primeiro bit deve sempre ser um bit de início (lógica 0). Prof a : Virgínia Baroncini 43
  • 44.
    ▪ Código ASCIIé enviado primeiro por LSB e MSB por último. Após o MSB, um bit de paridade é acrescentado para verificar erros de transmissão. A transmissão termina ao enviar um bit de parada (lógica 1). Prof a : Virgínia Baroncini 44
