Compartilhamento de Dados em Storage de Alta Disponibilidade
Compartilhamento de Dados em
Storage de Alta Disponibilidade
Leonardo Antônio dos Santos¹
Orientadora
Prof. Esp. Sabrina Vitório Oliveira Sencioles¹
Co-orientador
M.Sc. Pedro Eugênio Rocha²
¹Faculdades Integradas do Brasil (UNIBRASIL)
²Universidade Federal do Paraná (UFPR)

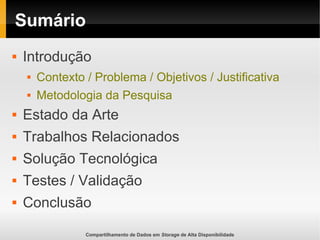

Sumário
 Introdução
 Contexto / Problema / Objetivos / Justificativa
 Metodologia da Pesquisa
 Estado da Arte
 Trabalhos Relacionados
 Solução Tecnológica
 Testes / Validação
 Conclusão

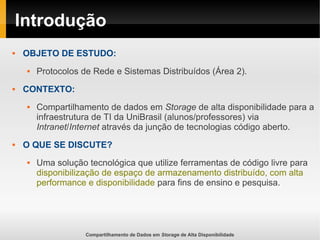

Introdução
 OBJETO DE ESTUDO:
 Protocolos de Rede e Sistemas Distribuídos (Área 2).
 CONTEXTO:
 Compartilhamento de dados em Storage de alta disponibilidade para a
infraestrutura de TI da UniBrasil (alunos/professores) via
Intranet/Internet através da junção de tecnologias código aberto.
 O QUE SE DISCUTE?
 Uma solução tecnológica que utilize ferramentas de código livre para
disponibilização de espaço de armazenamento distribuído, com alta
performance e disponibilidade para fins de ensino e pesquisa.

Introdução (Problema de Pesquisa)

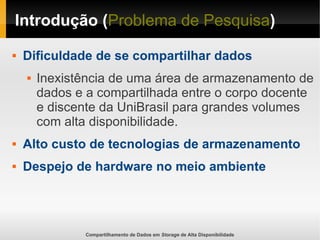

 Dificuldade de se compartilhar dados
 Inexistência de uma área de armazenamento de
dados e a compartilhada entre o corpo docente
e discente da UniBrasil para grandes volumes
com alta disponibilidade.
 Alto custo de tecnologias de armazenamento
 Despejo de hardware no meio ambiente

Introdução (Objetivos)

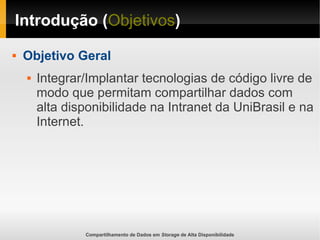

 Objetivo Geral
 Integrar/Implantar tecnologias de código livre de
modo que permitam compartilhar dados com
alta disponibilidade na Intranet da UniBrasil e na
Internet.

Introdução (Objetivos)

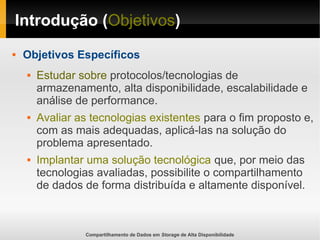

 Objetivos Específicos
 Estudar sobre protocolos/tecnologias de
armazenamento, alta disponibilidade, escalabilidade e
análise de performance.
 Avaliar as tecnologias existentes para o fim proposto e,
com as mais adequadas, aplicá-las na solução do
problema apresentado.
 Implantar uma solução tecnológica que, por meio das
tecnologias avaliadas, possibilite o compartilhamento
de dados de forma distribuída e altamente disponível.

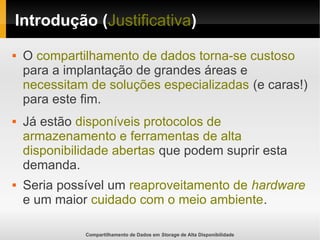

Introdução (Justificativa)
 O compartilhamento de dados torna-se custoso
para a implantação de grandes áreas e
necessitam de soluções especializadas (e caras!)
para este fim.
 Já estão disponíveis protocolos de
armazenamento e ferramentas de alta
disponibilidade abertas que podem suprir esta
demanda.
 Seria possível um reaproveitamento de hardware
e um maior cuidado com o meio ambiente.

Introdução (Justificativa)

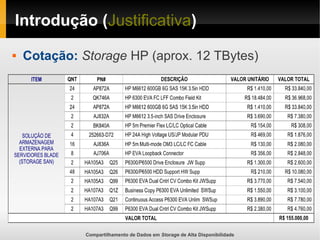

 Cotação: Storage HP (aprox. 12 TBytes)

Introdução (Metodologia da Pesquisa)

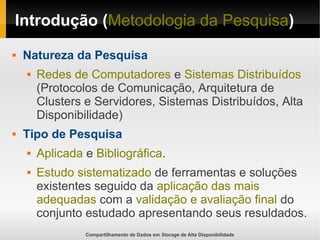

 Natureza da Pesquisa
 Redes de Computadores e Sistemas Distribuídos
(Protocolos de Comunicação, Arquitetura de
Clusters e Servidores, Sistemas Distribuídos, Alta
Disponibilidade)
 Tipo de Pesquisa
 Aplicada e Bibliográfica.
 Estudo sistematizado de ferramentas e soluções
existentes seguido da aplicação das mais
adequadas com a validação e avaliação final do
conjunto estudado apresentando seus resuldados.

Estado da Arte

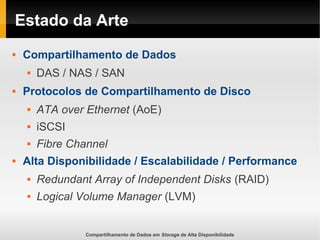

 Compartilhamento de Dados
 DAS / NAS / SAN
 Protocolos de Compartilhamento de Disco
 ATA over Ethernet (AoE)
 iSCSI
 Fibre Channel
 Alta Disponibilidade / Escalabilidade / Performance
 Redundant Array of Independent Disks (RAID)
 Logical Volume Manager (LVM)

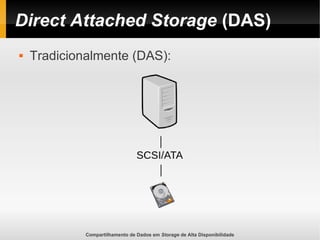

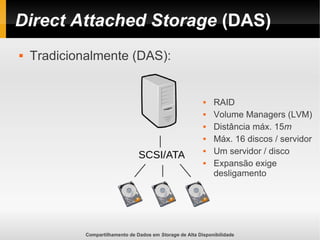

Direct Attached Storage (DAS)

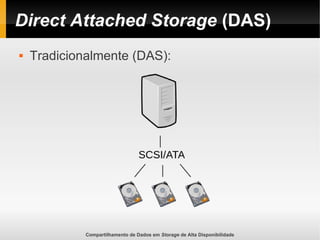

 Tradicionalmente (DAS):

Direct Attached Storage (DAS)
 Tradicionalmente (DAS):
 RAID
 Volume Managers (LVM)
 Distância máx. 15m
 Máx. 16 discos / servidor
 Um servidor / disco
 Expansão exige
desligamento

Network Attached Storage (NAS)
 Datacenter:
LAN

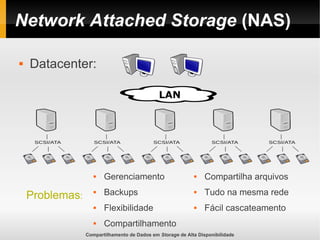

Network Attached Storage (NAS)
 Gerenciamento
 Backups
 Flexibilidade
 Compartilhamento
Problemas:
 Datacenter:
LAN
 Compartilha arquivos
 Tudo na mesma rede
 Fácil cascateamento

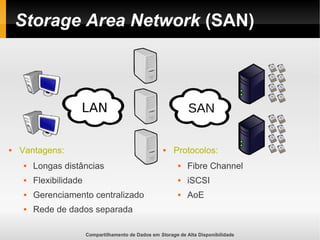

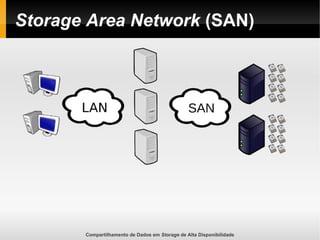

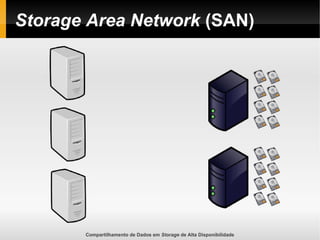

Storage Area Network (SAN)

Storage Area Network (SAN)
 Protocolos:
 Fibre Channel
 iSCSI
 AoE
 Vantagens:
 Longas distâncias
 Flexibilidade
 Gerenciamento centralizado
 Rede de dados separada

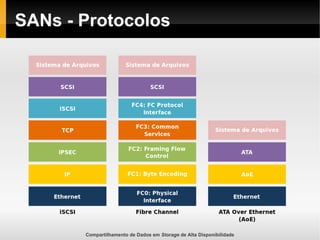

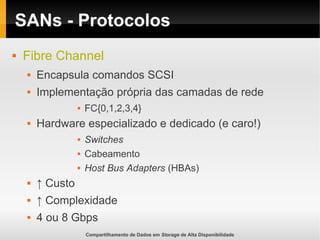

SANs - Protocolos
 Fibre Channel
 Encapsula comandos SCSI
 Implementação própria das camadas de rede
 FC{0,1,2,3,4}
 Hardware especializado e dedicado (e caro!)
 Switches
 Cabeamento
 Host Bus Adapters (HBAs)
 ↑ Custo
 ↑ Complexidade
 4 ou 8 Gbps

SANs - Protocolos

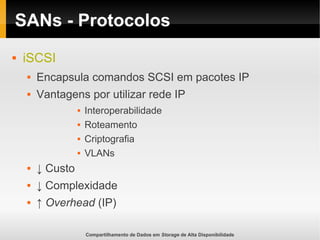

 iSCSI
 Encapsula comandos SCSI em pacotes IP
 Vantagens por utilizar rede IP
 Interoperabilidade
 Roteamento
 Criptografia
 VLANs
 ↓ Custo
 ↓ Complexidade
 ↑ Overhead (IP)

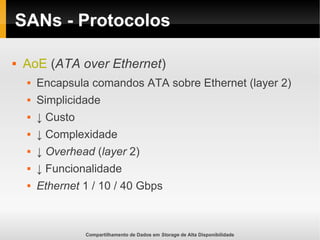

SANs - Protocolos
 AoE (ATA over Ethernet)
 Encapsula comandos ATA sobre Ethernet (layer 2)
 Simplicidade
 ↓ Custo
 ↓ Complexidade
 ↓ Overhead (layer 2)
 ↓ Funcionalidade
 Ethernet 1 / 10 / 40 Gbps

SANs - Protocolos

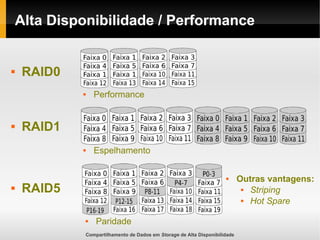

Alta Disponibilidade / Performance
 RAID0
 RAID1
 RAID5
 Performance
 Espelhamento
 Paridade
 Outras vantagens:
 Striping
 Hot Spare

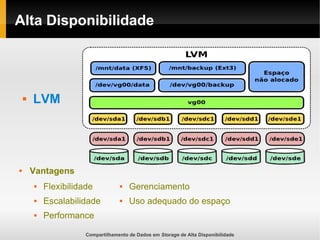

Alta Disponibilidade
 LVM
 Vantagens
 Flexibilidade
 Escalabilidade
 Performance
 Gerenciamento
 Uso adequado do espaço

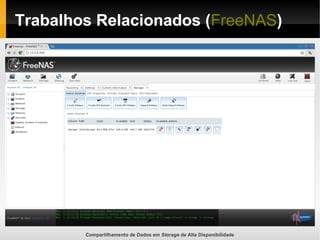

Trabalhos Relacionados (FreeNAS)

Trabalhos Relacionados (FreeNAS)

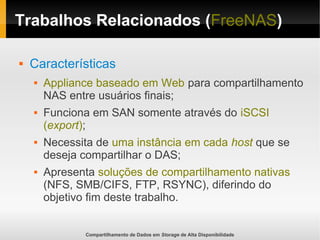

 Características
 Appliance baseado em Web para compartilhamento
NAS entre usuários finais;
 Funciona em SAN somente através do iSCSI
(export);
 Necessita de uma instância em cada host que se
deseja compartilhar o DAS;
 Apresenta soluções de compartilhamento nativas
(NFS, SMB/CIFS, FTP, RSYNC), diferindo do
objetivo fim deste trabalho.

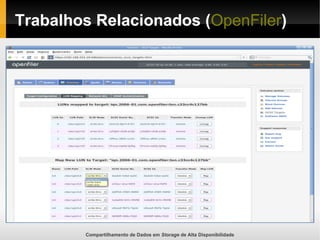

Trabalhos Relacionados (OpenFiler)

Trabalhos Relacionados (OpenFiler)

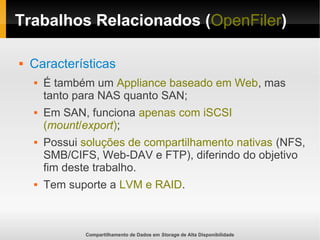

 É também um Appliance baseado em Web, mas
tanto para NAS quanto SAN;
 Em SAN, funciona apenas com iSCSI
(mount/export);
 Possui soluções de compartilhamento nativas (NFS,
SMB/CIFS, Web-DAV e FTP), diferindo do objetivo
fim deste trabalho.
 Tem suporte a LVM e RAID.

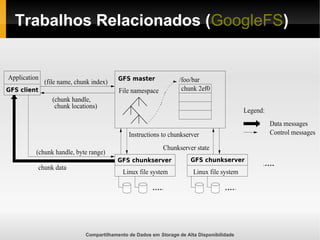

Trabalhos Relacionados (GoogleFS)

Trabalhos Relacionados (GoogleFS)

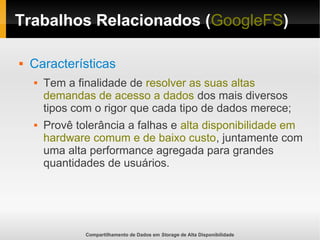

 Tem a finalidade de resolver as suas altas
demandas de acesso a dados dos mais diversos
tipos com o rigor que cada tipo de dados merece;
 Provê tolerância a falhas e alta disponibilidade em
hardware comum e de baixo custo, juntamente com
uma alta performance agregada para grandes
quantidades de usuários.

Trabalhos Relacionados
FreeNASFreeNAS OpenFilerOpenFiler CDSADUCDSADU
Baseado em software livreBaseado em software livre SimSim SimSim SimSim
É uma SAN completaÉ uma SAN completa NãoNão SimSim SimSim
Evita overhead TCPEvita overhead TCP NãoNão NãoNão SimSim
Alta disponibilidade em RAIDAlta disponibilidade em RAID SimSim SimSim SimSim
Dinamicamente expansível com LVMDinamicamente expansível com LVM NãoNão SimSim SimSim
Baixo consumo de memóriaBaixo consumo de memória NãoNão NãoNão SimSim

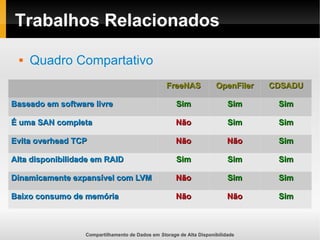

 Quadro Compartativo

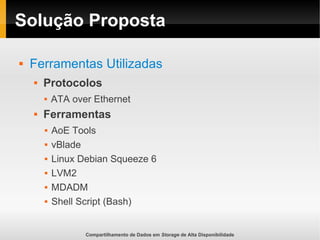

Solução Proposta
 Ferramentas Utilizadas
 Protocolos
 ATA over Ethernet
 Ferramentas
 AoE Tools
 vBlade
 Linux Debian Squeeze 6
 LVM2
 MDADM
 Shell Script (Bash)

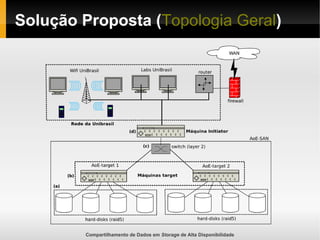

Solução Proposta (Topologia Geral)

Solução Proposta (Targets)

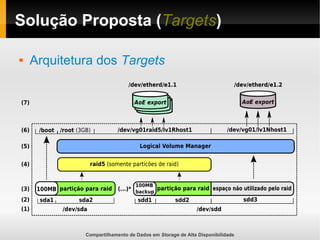

 Arquitetura dos Targets

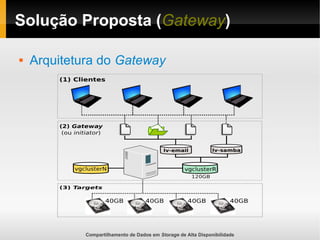

Solução Proposta (Gateway)
 Arquitetura do Gateway

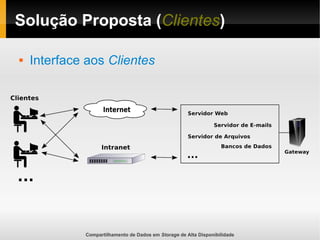

Solução Proposta (Clientes)
 Interface aos Clientes

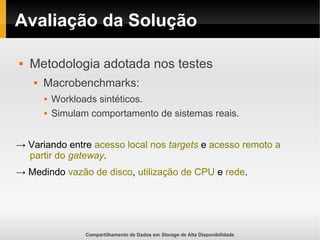

Avaliação da Solução
 Metodologia adotada nos testes
 Macrobenchmarks:
 Workloads sintéticos.
 Simulam comportamento de sistemas reais.
→ Variando entre acesso local nos targets e acesso remoto a
partir do gateway.
→ Medindo vazão de disco, utilização de CPU e rede.

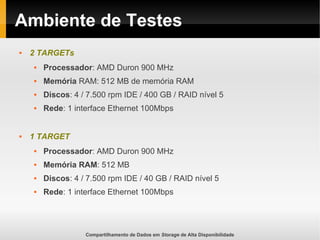

Ambiente de Testes
 2 TARGETs
 Processador: AMD Duron 900 MHz
 Memória RAM: 512 MB de memória RAM
 Discos: 4 / 7.500 rpm IDE / 400 GB / RAID nível 5
 Rede: 1 interface Ethernet 100Mbps
 1 TARGET
 Processador: AMD Duron 900 MHz
 Memória RAM: 512 MB
 Discos: 4 / 7.500 rpm IDE / 40 GB / RAID nível 5

Ambiente de Testes

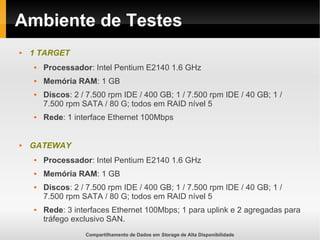

 1 TARGET
 Processador: Intel Pentium E2140 1.6 GHz
 Memória RAM: 1 GB
 Discos: 2 / 7.500 rpm IDE / 400 GB; 1 / 7.500 rpm IDE / 40 GB; 1 /
7.500 rpm SATA / 80 G; todos em RAID nível 5
 GATEWAY
 Processador: Intel Pentium E2140 1.6 GHz
 Memória RAM: 1 GB
 Discos: 2 / 7.500 rpm IDE / 400 GB; 1 / 7.500 rpm IDE / 40 GB; 1 /
7.500 rpm SATA / 80 G; todos em RAID nível 5
 Rede: 3 interfaces Ethernet 100Mbps; 1 para uplink e 2 agregadas para
tráfego exclusivo SAN.

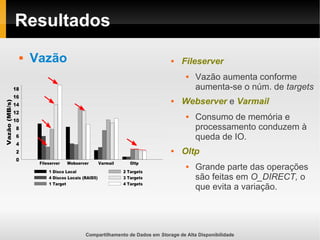

Resultados
 Fileserver
 Vazão aumenta conforme
aumenta-se o núm. de targets
 Webserver e Varmail
 Consumo de memória e
processamento conduzem à
queda de IO.
 Oltp
 Grande parte das operações
são feitas em O_DIRECT, o
que evita a variação.
 Vazão

Resultados
 Local
 Consumo local é maior que remoto
em todos os workloads;
 Apresenta uma linha de base dos
targets;
 Inversão de resultados depende do
perfil do workload.
 Remoto
 Estabilidade nos workloads que
usam memória devido a caches
(gateway) e buffers (targets);
 Oltp consome por pouco usar
memória.

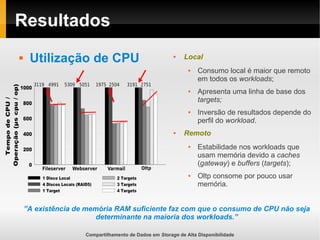

 Utilização de CPU
”A existência de memória RAM suficiente faz com que o consumo de CPU não seja
determinante na maioria dos workloads.”

Resultados
 Observações
 Fileserver teve consumo inverso ao
resultado da vazão (ideal!);
 Webserver é parecido com
Fileserver, mas com um aumento
global. Operações de leitura exigem
um acesso. Pouco beneficia-se do
write-back;
 Varmail apresenta pouco uso e
pouca variação, pois realiza muitas
das operações pequenas e
aleatórias em memória;
 Oltp tem aumento proporcional aos
parâmetros.

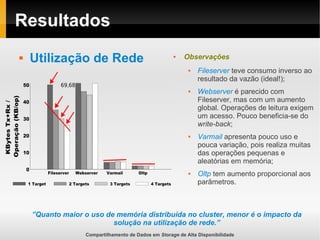

 Utilização de Rede
”Quanto maior o uso de memória distribuída no cluster, menor é o impacto da
solução na utilização de rede.”

Resultados
 Resumo:
 Workloads típicos de armazenamento e
compartilhamento de dados apresentam o
resultado esperado para a solução proposta.
 O consumo de memória é determinante na
utilização dos recursos, confirmando uma boa
escolha no protocolo SAN escolhido.
 A distribuição da carga apresenta ganhos de
performance de IO na maioria dos casos.

Conclusão

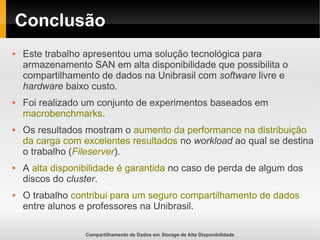

 Este trabalho apresentou uma solução tecnológica para
armazenamento SAN em alta disponibilidade que possibilita o
compartilhamento de dados na Unibrasil com software livre e
hardware baixo custo.
 Foi realizado um conjunto de experimentos baseados em
macrobenchmarks.
 Os resultados mostram o aumento da performance na distribuição
da carga com excelentes resultados no workload ao qual se destina
o trabalho (Fileserver).
 A alta disponibilidade é garantida no caso de perda de algum dos
discos do cluster.
 O trabalho contribui para um seguro compartilhamento de dados
entre alunos e professores na Unibrasil.

Conclusão

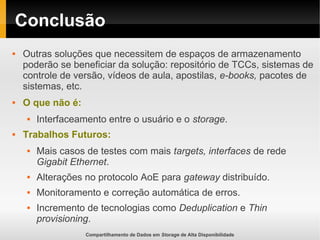

 Outras soluções que necessitem de espaços de armazenamento
poderão se beneficiar da solução: repositório de TCCs, sistemas de
controle de versão, vídeos de aula, apostilas, e-books, pacotes de
sistemas, etc.
 O que não é:
 Interfaceamento entre o usuário e o storage.
 Trabalhos Futuros:
 Mais casos de testes com mais targets, interfaces de rede
Gigabit Ethernet.
 Alterações no protocolo AoE para gateway distribuído.
 Monitoramento e correção automática de erros.
 Incremento de tecnologias como Deduplication e Thin
provisioning.

Obrigado!

slides

Mais conteúdo relacionado

Mais procurados

Semelhante a slides

slides
