Sistemas Computacionais e Processadores

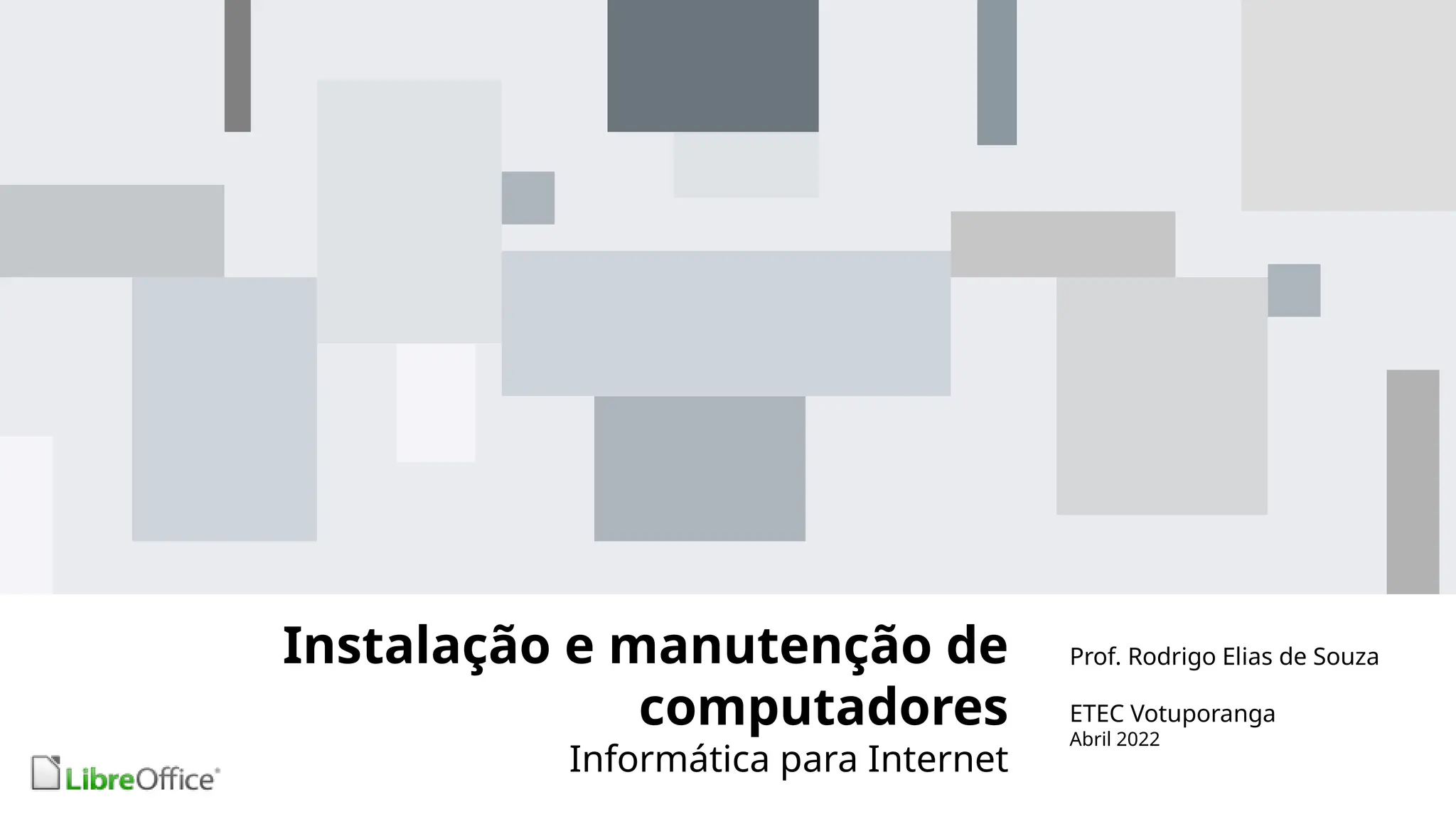

- 1. Instalação e manutençãode computadores Informática para Internet Prof. Rodrigo Elias de Souza ETEC Votuporanga Abril 2022

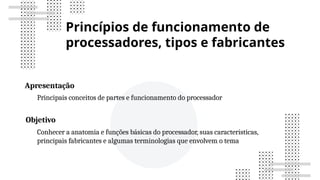

- 2. Princípios de funcionamentode processadores, tipos e fabricantes Apresentação Principais conceitos de partes e funcionamento do processador Objetivo Conhecer a anatomia e funções básicas do processador, suas características, principais fabricantes e algumas terminologias que envolvem o tema

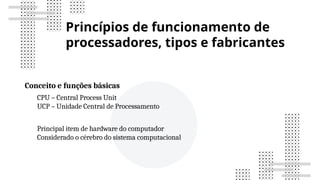

- 3. Princípios de funcionamentode processadores, tipos e fabricantes Conceito e funções básicas CPU – Central Process Unit UCP – Unidade Central de Processamento Principal item de hardware do computador Considerado o cérebro do sistema computacional
- 4. Princípios de funcionamentode processadores, tipos e fabricantes Construção Fabricado a partir do refinamento do silício Silício é extraído através do aquecimento da areia Circuitos são impressos e transistores são fixados por fotolitografia As camadas de silício são sobrepostos como wafle
- 5. Tipo de conexãofísica do processador com a placa-mãe. Energiza o processador e troca as informações com os demais componentes Soquete (socket) Frequência dos ciclos de execução das tarefas Medido em Hertz (Hz) Quanto mais ciclos, mais tarefas são executadas Ex.: 2,4 GHz = 2.4 bilhões de ciclos por segundo. Clock Memória auxiliar interna ao processador Espécie de depósito dos dados mais acessador Mais rápida, porém menor, que a memória RAM Cache Divisão virtual do núcleo físico Linhas de execução / esteiras de produção Comparado a uma rua de mão dupla Threads Responsável pela execução das tarefas Quanto mais núcleos, mais a capacidade de processamento. Neurônio do processador. Núcleo Registro temporário dos elementos necessários à execução da tarefa Espécie de folha de rascunho Menor, e mais rápida, que a memória cache Registradores Principais componentes

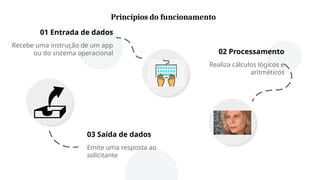

- 6. Emite uma respostaao solicitante 03 Saída de dados Recebe uma instrução de um app ou do sistema operacional 01 Entrada de dados Realiza cálculos lógicos e aritméticos 02 Processamento Princípios do funcionamento

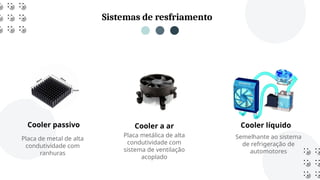

- 7. Sistemas de resfriamento Coolerpassivo Cooler líquido Placa de metal de alta condutividade com ranhuras Placa metálica de alta condutividade com sistema de ventilação acoplado Semelhante ao sistema de refrigeração de automotores Cooler a ar

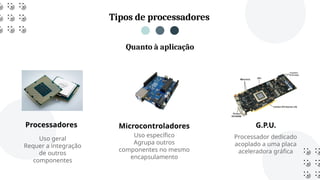

- 8. Tipos de processadores Processadores Usogeral Requer a integração de outros componentes Uso específico Agrupa outros componentes no mesmo encapsulamento Processador dedicado acoplado a uma placa aceleradora gráfica Microcontroladores G.P.U. Quanto à aplicação

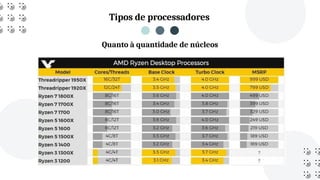

- 9. Tipos de processadores Quantoà quantidade de núcleos
- 10. INTEL AMD Quanto aoacoplamento - socket LGA Land Grid Array Pinos na base do soquete PGA Pin Grid Array Pinos na base do processador AM4 Pinos na base do processador Similar ao PGA AM5 Pinos na base do soquete Similar ao LGA

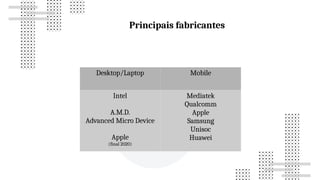

- 11. Principais fabricantes Desktop/Laptop Mobile Intel A.M.D. AdvancedMicro Device Apple (final 2020) Mediatek Qualcomm Apple Samsung Unisoc Huawei
