topografia altimetria

1. PERFIL
Professor: José Machado (adaptado)
Lenita Moura
Jusiê Sampaio

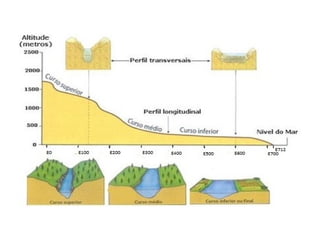

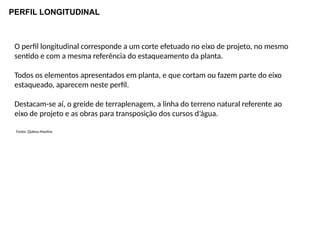

2. PERFIL LONGITUDINAL
O perfil longitudinal corresponde a um corte efetuado no eixo de projeto, no mesmo
sentido e com a mesma referência do estaqueamento da planta.
Todos os elementos apresentados em planta, e que cortam ou fazem parte do eixo
estaqueado, aparecem neste perfil.
Destacam-se aí, o greide de terraplenagem, a linha do terreno natural referente ao
eixo de projeto e as obras para transposição dos cursos d’água.
Fonte: Djalma Martins

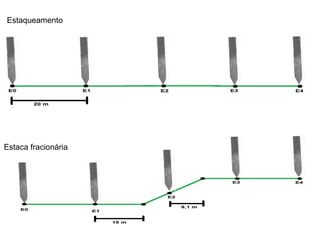

3. Estaca fracionária
Estaqueamento

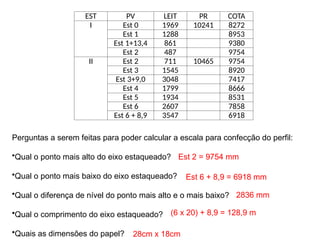

5. EST PV LEIT PR COTA
I Est 0 1969 10241 8272
Est 1 1288 8953
Est 1+13,4 861 9380
Est 2 487 9754
II Est 2 711 10465 9754
Est 3 1545 8920
Est 3+9,0 3048 7417
Est 4 1799 8666
Est 5 1934 8531
Est 6 2607 7858
Est 6 + 8,9 3547 6918
Perguntas a serem feitas para poder calcular a escala para confecção do perfil:
•Qual o ponto mais alto do eixo estaqueado?
•Qual o ponto mais baixo do eixo estaqueado?
•Qual o diferença de nível do ponto mais alto e o mais baixo?
•Qual o comprimento do eixo estaqueado?
•Quais as dimensões do papel?
Est 2 = 9754 mm
Est 6 + 8,9 = 6918 mm
2836 mm
(6 x 20) + 8,9 = 128,9 m
28cm x 18cm

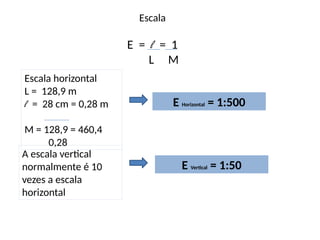

6. Escala
E = l = 1
L M
Escala horizontal
L = 128,9 m
l = 28 cm = 0,28 m
M = 128,9 = 460,4
0,28
E Horizontal = 1:500
A escala vertical
normalmente é 10
vezes a escala
horizontal
E Vertical = 1:50

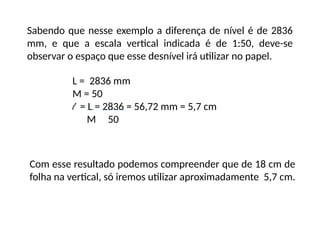

7. Sabendo que nesse exemplo a diferença de nível é de 2836
mm, e que a escala vertical indicada é de 1:50, deve-se
observar o espaço que esse desnível irá utilizar no papel.
L = 2836 mm
M = 50
l = L = 2836 = 56,72 mm = 5,7 cm
M 50
Com esse resultado podemos compreender que de 18 cm de
folha na vertical, só iremos utilizar aproximadamente 5,7 cm.

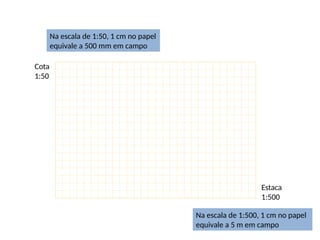

8. Na escala de 1:50, 1 cm no papel
equivale a 500 mm em campo
Na escala de 1:500, 1 cm no papel
equivale a 5 m em campo
Estaca
1:500
Cota
1:50

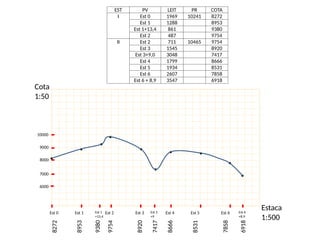

9. Estaca
1:500
Cota
1:50
Est 0 Est 1 Est 1
+13,4
Est 2 Est 3 Est 4 Est 5 Est 6 Est 6
+8,9
Est 3
+9
EST PV LEIT PR COTA
I Est 0 1969 10241 8272
Est 1 1288 8953
Est 1+13,4 861 9380
Est 2 487 9754
II Est 2 711 10465 9754
Est 3 1545 8920
Est 3+9,0 3048 7417
Est 4 1799 8666
Est 5 1934 8531
Est 6 2607 7858
Est 6 + 8,9 3547 6918
8272
8953
9380
9754
8920
7417
8666
7858
8531
6918
6000
8000
9000
10000
7000

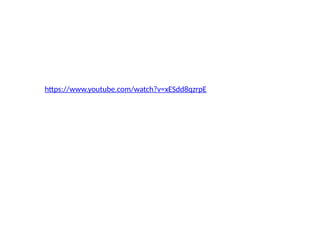

11. https://www.youtube.com/watch?v=xESdd8qzrpE
