1. RESUMO DE OPERAÇÃO DO
HVM100
Documento
PRC-0000
Revisão
04
Emissão
Jul/13
Página
1/12
Sumário
1. Objetivo ............................................................................................................................... 3
2. Campo de Aplicação ............................................................................................................. 3
3. Documentos Complementares ............................................................................................. 3
4. Direito Autoral.......................................................................................................................3
5. Equipamento ....................................................................................................................... 3
5.1.Acessórios ...................................................................................................................... 3
6. Montagem do HVM .............................................................................................................. 4
7. Seleção do Setup .................................................................................................................. 5
8. Sensibilidade do Acelerômetro ............................................................................................ 6
9. Ajuste de Sensibilidade ........................................................................................................ 6
9.1.Ajuste Manual ................................................................................................................ 6
9.2.Ajuste Através do Calibrador .......................................................................................... 7
10. Verificação das Conexões ..................................................................................................... 8
11. Alterando o Tempo de Medição ........................................................................................... 8
12. Alterando o Tempo de Amostragem ..................................................................................... 9
13. Executando a Medição ....................................................................................................... 10
14. Fundo de Escala (Range) .................................................................................................... 10
15. Salvando a Medição ........................................................................................................... 11
Documento confidencial - Todos os direitos pertencem a GROM, sendo vedado a publicação total ou parcial
2. RESUMO DE OPERAÇÃO DO
HVM100
Documento
PRC-0000
Revisão
04
Emissão
Jul/13
Página
2/12

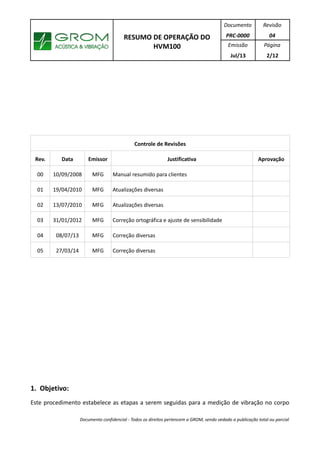

Controle de Revisões
Rev. Data Emissor Justificativa Aprovação
00 10/09/2008 MFG Manual resumido para clientes
01 19/04/2010 MFG Atualizações diversas
02 13/07/2010 MFG Atualizações diversas
03 31/01/2012 MFG Correção ortográfica e ajuste de sensibilidade
04 08/07/13 MFG Correção diversas
05 27/03/14 MFG Correção diversas
1. Objetivo:
Este procedimento estabelece as etapas a serem seguidas para a medição de vibração no corpo
Documento confidencial - Todos os direitos pertencem a GROM, sendo vedado a publicação total ou parcial
3. RESUMO DE OPERAÇÃO DO
HVM100
Documento
PRC-0000
Revisão
04
Emissão
Jul/13
Página
3/12

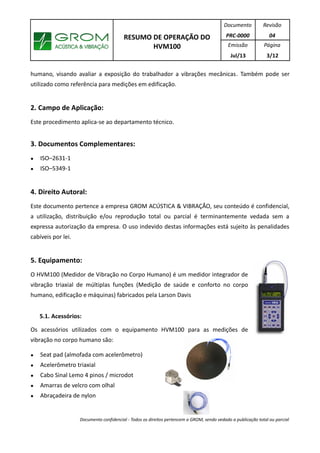

humano, visando avaliar a exposição do trabalhador a vibrações mecânicas. Também pode ser
utilizado como referência para medições em edificação.
2. Campo de Aplicação:
Este procedimento aplica-se ao departamento técnico.
3. Documentos Complementares:
● ISO–2631-1
● ISO–5349-1
4. Direito Autoral:
Este documento pertence a empresa GROM ACÚSTICA & VIBRAÇÃO, seu conteúdo é confidencial,
a utilização, distribuição e/ou reprodução total ou parcial é terminantemente vedada sem a
expressa autorização da empresa. O uso indevido destas informações está sujeito às penalidades
cabíveis por lei.
5. Equipamento:
O HVM100 (Medidor de Vibração no Corpo Humano) é um medidor integrador de
vibração triaxial de múltiplas funções (Medição de saúde e conforto no corpo
humano, edificação e máquinas) fabricados pela Larson Davis
5.1. Acessórios:
Os acessórios utilizados com o equipamento HVM100 para as medições de
vibração no corpo humano são:
● Seat pad (almofada com acelerômetro)
● Acelerômetro triaxial
● Cabo Sinal Lemo 4 pinos / microdot
● Amarras de velcro com olhal
● Abraçadeira de nylon
Documento confidencial - Todos os direitos pertencem a GROM, sendo vedado a publicação total ou parcial
4. RESUMO DE OPERAÇÃO DO
HVM100
Documento
PRC-0000
Revisão
04
Emissão
Jul/13
Página
4/12

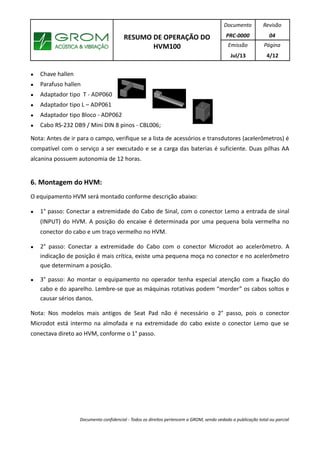

● Chave hallen
● Parafuso hallen
● Adaptador tipo T - ADP060
● Adaptador tipo L – ADP061
● Adaptador tipo Bloco - ADP062
● Cabo RS-232 DB9 / Mini DIN 8 pinos - CBL006;
Nota: Antes de ir para o campo, verifique se a lista de acessórios e transdutores (acelerômetros) é
compatível com o serviço a ser executado e se a carga das baterias é suficiente. Duas pilhas AA
alcanina possuem autonomia de 12 horas.
6. Montagem do HVM:
O equipamento HVM será montado conforme descrição abaixo:
● 1° passo: Conectar a extremidade do Cabo de Sinal, com o conector Lemo a entrada de sinal
(INPUT) do HVM. A posição do encaixe é determinada por uma pequena bola vermelha no
conector do cabo e um traço vermelho no HVM.
● 2° passo: Conectar a extremidade do Cabo com o conector Microdot ao acelerômetro. A
indicação de posição é mais crítica, existe uma pequena moça no conector e no acelerômetro
que determinam a posição.
● 3° passo: Ao montar o equipamento no operador tenha especial atenção com a fixação do
cabo e do aparelho. Lembre-se que as máquinas rotativas podem “morder” os cabos soltos e
causar sérios danos.
Nota: Nos modelos mais antigos de Seat Pad não é necessário o 2° passo, pois o conector
Microdot está intermo na almofada e na extremidade do cabo existe o conector Lemo que se
conectava direto ao HVM, conforme o 1° passo.
Documento confidencial - Todos os direitos pertencem a GROM, sendo vedado a publicação total ou parcial
5. RESUMO DE OPERAÇÃO DO
HVM100
Documento
PRC-0000
Revisão
04
Emissão
Jul/13
Página
5/12

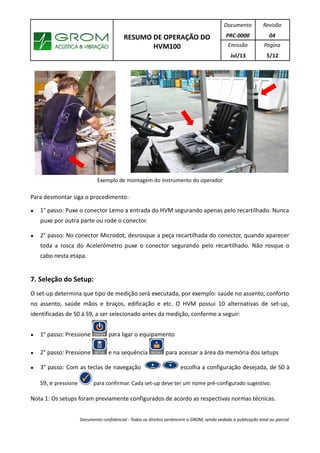

Exemplo de montagem do instrumento do operador
Para desmontar siga o procedimento:
● 1° passo: Puxe o conector Lemo a entrada do HVM segurando apenas pelo recartilhado. Nunca
puxe por outra parte ou rode o conector.
● 2° passo: No conector Microdot, desrosque a peça recartilhada do conector, quando aparecer
toda a rosca do Acelerômetro puxe o conector segurando pelo recartilhado. Não rosque o
cabo nesta etapa.
7. Seleção do Setup:
O set-up determina que tipo de medição será executada, por exemplo: saúde no assento, conforto
no assento, saúde mãos e braços, edificação e etc. O HVM possui 10 alternativas de set-up,
identificadas de S0 à S9, a ser selecionado antes da medição, conforme a seguir:
● 1° passo: Pressione para ligar o equipamento
● 2° passo: Pressione e na sequência para acessar a área da memória dos setups
● 3° passo: Com as teclas de navegação escolha a configuração desejada, de S0 à
S9, e pressione para confirmar. Cada set-up deve ter um nome pré-configurado sugestivo.
Nota 1: Os setups foram previamente configurados de acordo as respectivas normas técnicas.
Documento confidencial - Todos os direitos pertencem a GROM, sendo vedado a publicação total ou parcial
6. RESUMO DE OPERAÇÃO DO
HVM100
Documento
PRC-0000
Revisão
04
Emissão
Jul/13
Página
6/12

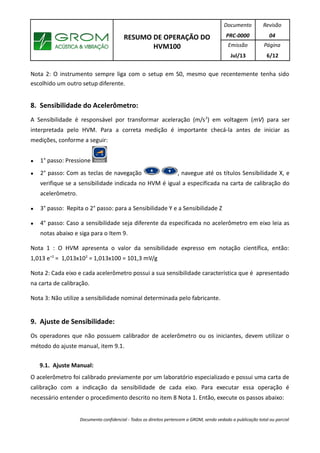

Nota 2: O instrumento sempre liga com o setup em S0, mesmo que recentemente tenha sido
escolhido um outro setup diferente.
8. Sensibilidade do Acelerômetro:
A Sensibilidade é responsável por transformar aceleração (m/s2
) em voltagem (mV) para ser
interpretada pelo HVM. Para a correta medição é importante checá-la antes de iniciar as
medições, conforme a seguir:
● 1° passo: Pressione
● 2° passo: Com as teclas de navegação , navegue até os títulos Sensibilidade X, e
verifique se a sensibilidade indicada no HVM é igual a especificada na carta de calibração do
acelerômetro.
● 3° passo: Repita o 2° passo: para a Sensibilidade Y e a Sensibilidade Z
● 4° passo: Caso a sensibilidade seja diferente da especificada no acelerômetro em eixo leia as
notas abaixo e siga para o Item 9.
Nota 1 : O HVM apresenta o valor da sensibilidade expresso em notação científica, então:
1,013 e+2
= 1,013x102
= 1,013x100 = 101,3 mV/g
Nota 2: Cada eixo e cada acelerômetro possui a sua sensibilidade característica que é apresentado
na carta de calibração.
Nota 3: Não utilize a sensibilidade nominal determinada pelo fabricante.
9. Ajuste de Sensibilidade:
Os operadores que não possuem calibrador de acelerômetro ou os iniciantes, devem utilizar o
método do ajuste manual, item 9.1.
9.1. Ajuste Manual:
O acelerômetro foi calibrado previamente por um laboratório especializado e possui uma carta de
calibração com a indicação da sensibilidade de cada eixo. Para executar essa operação é
necessário entender o procedimento descrito no item 8 Nota 1. Então, execute os passos abaixo:
Documento confidencial - Todos os direitos pertencem a GROM, sendo vedado a publicação total ou parcial
7. RESUMO DE OPERAÇÃO DO
HVM100
Documento
PRC-0000
Revisão
04
Emissão
Jul/13
Página
7/12

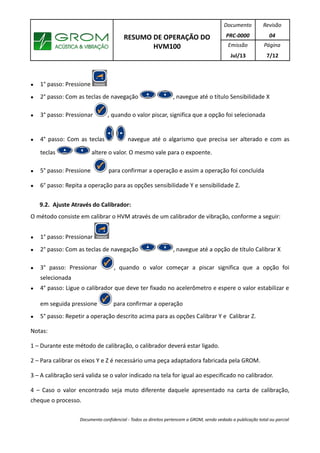

● 1° passo: Pressione
● 2° passo: Com as teclas de navegação , navegue até o título Sensibilidade X
● 3° passo: Pressionar , quando o valor piscar, significa que a opção foi selecionada
● 4° passo: Com as teclas navegue até o algarismo que precisa ser alterado e com as
teclas altere o valor. O mesmo vale para o expoente.
● 5° passo: Pressione para confirmar a operação e assim a operação foi concluída
● 6° passo: Repita a operação para as opções sensibilidade Y e sensibilidade Z.
9.2. Ajuste Através do Calibrador:
O método consiste em calibrar o HVM através de um calibrador de vibração, conforme a seguir:
● 1° passo: Pressionar
● 2° passo: Com as teclas de navegação , navegue até a opção de título Calibrar X
● 3° passo: Pressionar , quando o valor começar a piscar significa que a opção foi
selecionada
● 4° passo: Ligue o calibrador que deve ter fixado no acelerômetro e espere o valor estabilizar e
em seguida pressione para confirmar a operação
● 5° passo: Repetir a operação descrito acima para as opções Calibrar Y e Calibrar Z.
Notas:
1 – Durante este método de calibração, o calibrador deverá estar ligado.
2 – Para calibrar os eixos Y e Z é necessário uma peça adaptadora fabricada pela GROM.
3 – A calibração será valida se o valor indicado na tela for igual ao especificado no calibrador.
4 – Caso o valor encontrado seja muto diferente daquele apresentado na carta de calibração,
cheque o processo.
Documento confidencial - Todos os direitos pertencem a GROM, sendo vedado a publicação total ou parcial
8. RESUMO DE OPERAÇÃO DO
HVM100
Documento
PRC-0000
Revisão
04
Emissão
Jul/13
Página
8/12

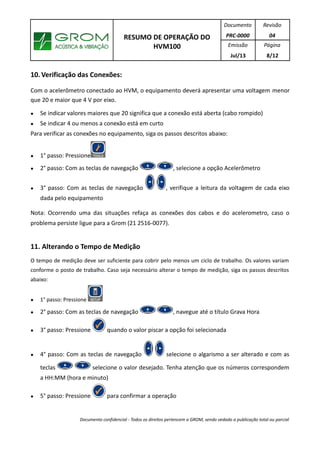

10. Verificação das Conexões:
Com o acelerômetro conectado ao HVM, o equipamento deverá apresentar uma voltagem menor
que 20 e maior que 4 V por eixo.
● Se indicar valores maiores que 20 significa que a conexão está aberta (cabo rompido)
● Se indicar 4 ou menos a conexão está em curto
Para verificar as conexões no equipamento, siga os passos descritos abaixo:
● 1° passo: Pressione
● 2° passo: Com as teclas de navegação , selecione a opção Acelerômetro
● 3° passo: Com as teclas de navegação , verifique a leitura da voltagem de cada eixo
dada pelo equipamento
Nota: Ocorrendo uma das situações refaça as conexões dos cabos e do acelerometro, caso o
problema persiste ligue para a Grom (21 2516-0077).
11. Alterando o Tempo de Medição
O tempo de medição deve ser suficiente para cobrir pelo menos um ciclo de trabalho. Os valores variam
conforme o posto de trabalho. Caso seja necessário alterar o tempo de medição, siga os passos descritos
abaixo:
● 1° passo: Pressione
● 2° passo: Com as teclas de navegação , navegue até o título Grava Hora
● 3° passo: Pressione quando o valor piscar a opção foi selecionada
● 4° passo: Com as teclas de navegação selecione o algarismo a ser alterado e com as
teclas selecione o valor desejado. Tenha atenção que os números correspondem
a HH:MM (hora e minuto)
● 5° passo: Pressione para confirmar a operação
Documento confidencial - Todos os direitos pertencem a GROM, sendo vedado a publicação total ou parcial
9. RESUMO DE OPERAÇÃO DO
HVM100
Documento
PRC-0000
Revisão
04
Emissão
Jul/13
Página
9/12

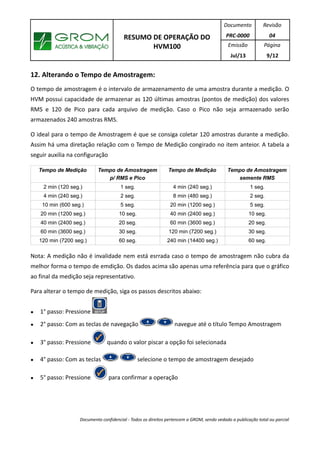

12. Alterando o Tempo de Amostragem:
O tempo de amostragem é o intervalo de armazenamento de uma amostra durante a medição. O
HVM possui capacidade de armazenar as 120 últimas amostras (pontos de medição) dos valores
RMS e 120 de Pico para cada arquivo de medição. Caso o Pico não seja armazenado serão
armazenados 240 amostras RMS.
O ideal para o tempo de Amostragem é que se consiga coletar 120 amostras durante a medição.
Assim há uma diretação relação com o Tempo de Medição congirado no item anteior. A tabela a
seguir auxilia na configuração
Tempo de Medição Tempo de Amostragem
p/ RMS e Pico
Tempo de Medição Tempo de Amostragem
semente RMS
2 min (120 seg.) 1 seg. 4 min (240 seg.) 1 seg.
4 min (240 seg.) 2 seg. 8 min (480 seg.) 2 seg.
10 min (600 seg.) 5 seg. 20 min (1200 seg.) 5 seg.
20 min (1200 seg.) 10 seg. 40 min (2400 seg.) 10 seg.
40 min (2400 seg.) 20 seg. 60 min (3600 seg.) 20 seg.
60 min (3600 seg.) 30 seg. 120 min (7200 seg.) 30 seg.
120 min (7200 seg.) 60 seg. 240 min (14400 seg.) 60 seg.
Nota: A medição não é invalidade nem está esrrada caso o tempo de amostragem não cubra da
melhor forma o tempo de emdição. Os dados acima são apenas uma referência para que o gráfico
ao final da medição seja representativo.
Para alterar o tempo de medição, siga os passos descritos abaixo:
● 1° passo: Pressione
● 2° passo: Com as teclas de navegação navegue até o título Tempo Amostragem
● 3° passo: Pressione quando o valor piscar a opção foi selecionada
● 4° passo: Com as teclas selecione o tempo de amostragem desejado
● 5° passo: Pressione para confirmar a operação
Documento confidencial - Todos os direitos pertencem a GROM, sendo vedado a publicação total ou parcial

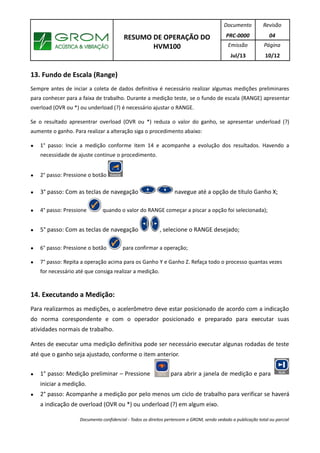

10. RESUMO DE OPERAÇÃO DO
HVM100
Documento
PRC-0000
Revisão
04
Emissão
Jul/13
Página
10/12
13. Fundo de Escala (Range)
Sempre antes de inciar a coleta de dados definitiva é necessário realizar algumas medições preliminares
para conhecer para a faixa de trabalho. Durante a medição teste, se o fundo de escala (RANGE) apresentar
overload (OVR ou *) ou underload (?) é necessário ajustar o RANGE.
Se o resultado apresentrar overload (OVR ou *) reduza o valor do ganho, se apresentar underload (?)
aumente o ganho. Para realizar a alteração siga o procedimento abaixo:
● 1° passo: Incie a medição conforme item 14 e acompanhe a evolução dos resultados. Havendo a
necessidade de ajuste continue o procedimento.
● 2° passo: Pressione o botão
● 3° passo: Com as teclas de navegação navegue até a opção de título Ganho X;
● 4° passo: Pressione quando o valor do RANGE começar a piscar a opção foi selecionada);
● 5° passo: Com as teclas de navegação , selecione o RANGE desejado;
● 6° passo: Pressione o botão para confirmar a operação;
● 7° passo: Repita a operação acima para os Ganho Y e Ganho Z. Refaça todo o processo quantas vezes
for necessário até que consiga realizar a medição.
14. Executando a Medição:
Para realizarmos as medições, o acelerômetro deve estar posicionado de acordo com a indicação
do norma corespondente e com o operador posicionado e preparado para executar suas
atividades normais de trabalho.
Antes de executar uma medição definitiva pode ser necessário executar algunas rodadas de teste
até que o ganho seja ajustado, conforme o item anterior.
● 1° passo: Medição preliminar – Pressione para abrir a janela de medição e para
iniciar a medição.
● 2° passo: Acompanhe a medição por pelo menos um ciclo de trabalho para verificar se haverá
a indicação de overload (OVR ou *) ou underload (?) em algum eixo.
Documento confidencial - Todos os direitos pertencem a GROM, sendo vedado a publicação total ou parcial

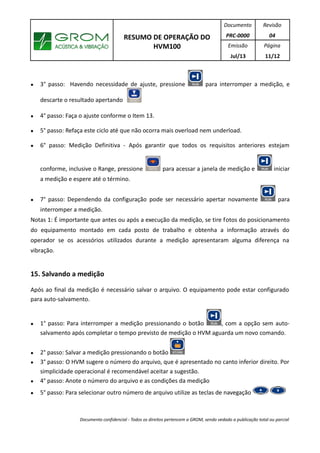

11. RESUMO DE OPERAÇÃO DO
HVM100
Documento
PRC-0000
Revisão
04
Emissão
Jul/13
Página
11/12
● 3° passo: Havendo necessidade de ajuste, pressione para interromper a medição, e
descarte o resultado apertando
● 4° passo: Faça o ajuste conforme o Item 13.
● 5° passo: Refaça este ciclo até que não ocorra mais overload nem underload.
● 6° passo: Medição Definitiva - Após garantir que todos os requisitos anteriores estejam
conforme, inclusive o Range, pressione para acessar a janela de medição e iniciar
a medição e espere até o término.
● 7° passo: Dependendo da configuração pode ser necessário apertar novamente para
interromper a medição.
Notas 1: É importante que antes ou após a execução da medição, se tire fotos do posicionamento
do equipamento montado em cada posto de trabalho e obtenha a informação através do
operador se os acessórios utilizados durante a medição apresentaram alguma diferença na
vibração.
15. Salvando a medição
Após ao final da medição é necessário salvar o arquivo. O equipamento pode estar configurado
para auto-salvamento.
● 1° passo: Para interromper a medição pressionando o botão , com a opção sem auto-
salvamento após completar o tempo previsto de medição o HVM aguarda um novo comando.
● 2° passo: Salvar a medição pressionando o botão
● 3° passo: O HVM sugere o número do arquivo, que é apresentado no canto inferior direito. Por
simplicidade operacional é recomendável aceitar a sugestão.
● 4° passo: Anote o número do arquivo e as condições da medição
● 5° passo: Para selecionar outro número de arquivo utilize as teclas de navegação
Documento confidencial - Todos os direitos pertencem a GROM, sendo vedado a publicação total ou parcial

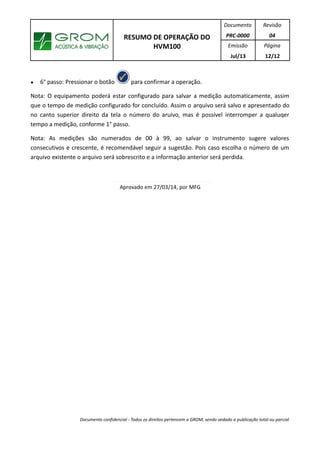

12. RESUMO DE OPERAÇÃO DO
HVM100
Documento
PRC-0000
Revisão
04
Emissão
Jul/13
Página
12/12
● 6° passo: Pressionar o botão para confirmar a operação.
Nota: O equipamento poderá estar configurado para salvar a medição automaticamente, assim
que o tempo de medição configurado for concluído. Assim o arquivo será salvo e apresentado do
no canto superior direito da tela o número do aruivo, mas é possível interromper a qualuqer
tempo a medição, conforme 1° passo.
Nota: As medições são numerados de 00 à 99, ao salvar o instrumento sugere valores
consecutivos e crescente, é recomendável seguir a sugestão. Pois caso escolha o número de um
arquivo existente o arquivo será sobrescrito e a informação anterior será perdida.
Aprovado em 27/03/14, por MFG
Documento confidencial - Todos os direitos pertencem a GROM, sendo vedado a publicação total ou parcial
