Um rádio Bel dos anos 40-50 foi restaurado depois de ter sua caixa seriamente danificada por cupins. O circuito interno havia sido modificado de forma inadequada e a montagem estava desorganizada. Após desmontar completamente, o restaurador tratou a caixa, refez o circuito corretamente, remontou e pintou o chassis, recriando o visual original do rádio.

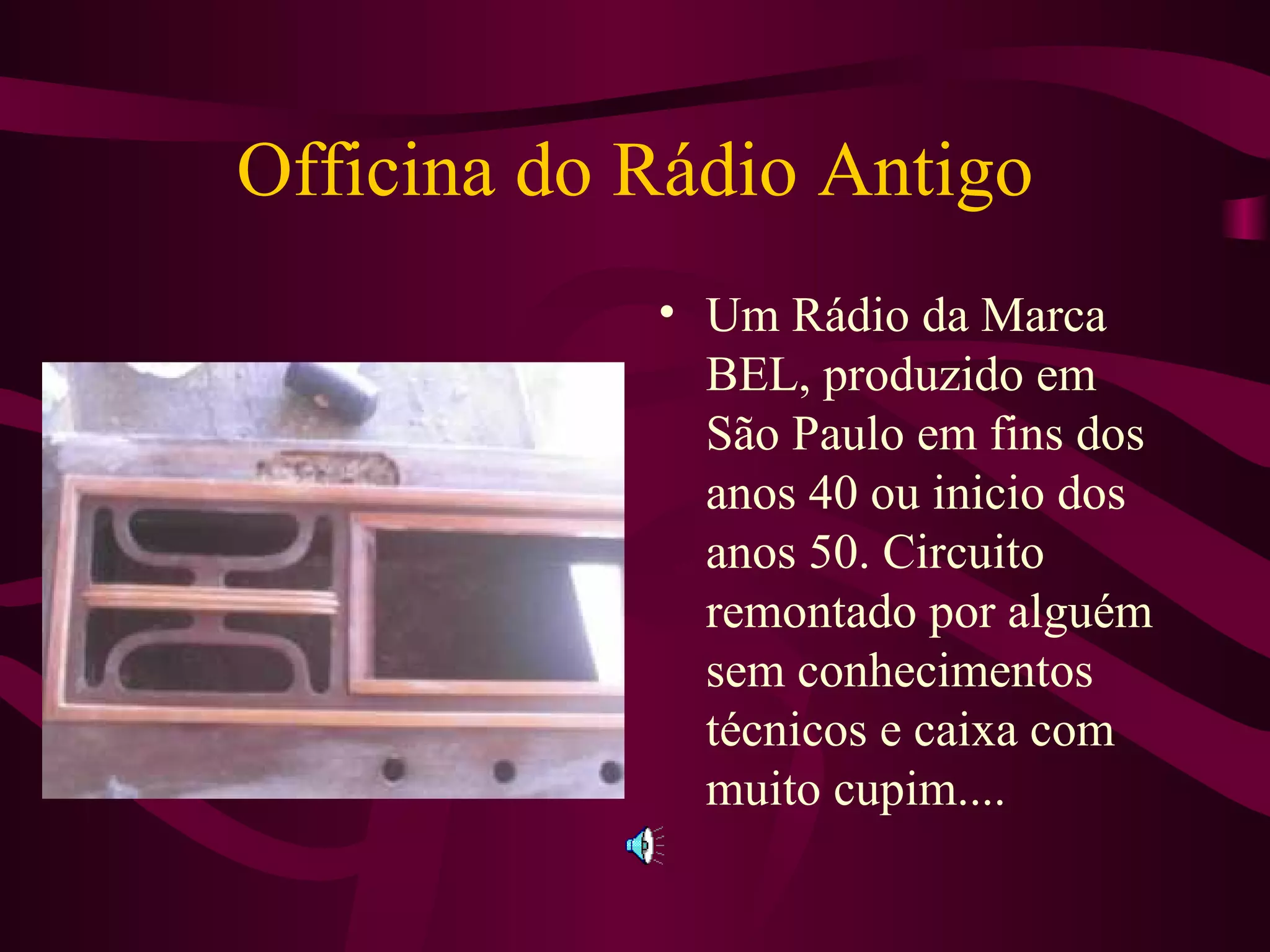

1. Officina do Rádio Antigo Um Rádio da Marca BEL, produzido em São Paulo em fins dos anos 40 ou inicio dos anos 50. Circuito remontado por alguém sem conhecimentos técnicos e caixa com muito cupim....

2. Rádio Bel Após exterminar os cupins, nosso segundo passo foi abrir os largos e profundos buracos por eles deixados. Como todos sabem os cupins não comem os casquilhos, apenas furam, mas na madeira, fazem uma verdadeira cidade de túneis....

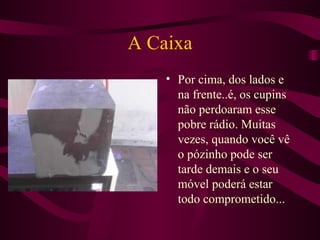

3. A Caixa Por cima, dos lados e na frente..é, os cupins não perdoaram esse pobre rádio. Muitas vezes, quando você vê o pózinho pode ser tarde demais e o seu móvel poderá estar todo comprometido...

4. A Caixa 2 Aviso os iniciantes que esta massa branca não é Massa Acrílica e sim Massa Polyester com Catalisador. Sua secagem é rápida e o preenchimento é perfeito...mas aqui ainda havia um problema....

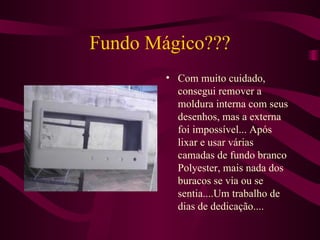

5. Fundo Mágico??? Com muito cuidado, consegui remover a moldura interna com seus desenhos, mas a externa foi impossível... Após lixar e usar várias camadas de fundo branco Polyester, mais nada dos buracos se via ou se sentia....Um trabalho de dias de dedicação....

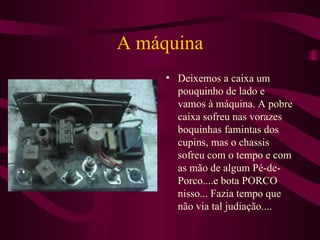

6. A máquina Deixemos a caixa um pouquinho de lado e vamos à máquina. A pobre caixa sofreu nas vorazes boquinhas famintas dos cupins, mas o chassis sofreu com o tempo e com as mão de algum Pé-de-Porco....e bota PORCO nisso... Fazia tempo que não via tal judiação....

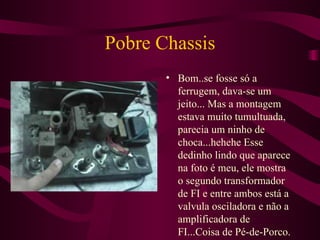

7. Pobre Chassis Bom..se fosse só a ferrugem, dava-se um jeito... Mas a montagem estava muito tumultuada, parecia um ninho de choca...hehehe Esse dedinho lindo que aparece na foto é meu, ele mostra o segundo transformador de FI e entre ambos está a valvula osciladora e não a amplificadora de FI...Coisa de Pé-de-Porco.

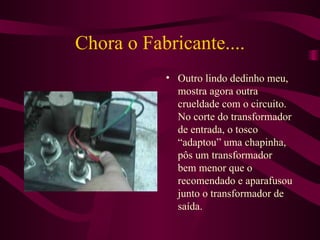

8. Chora o Fabricante.... Outro lindo dedinho meu, mostra agora outra crueldade com o circuito. No corte do transformador de entrada, o tosco “adaptou” uma chapinha, pôs um transformador bem menor que o recomendado e aparafusou junto o transformador de saída.

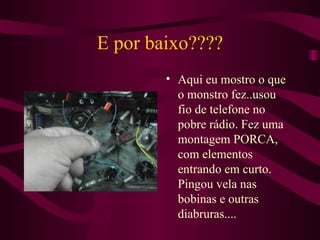

9. E por baixo???? Aqui eu mostro o que o monstro fez..usou fio de telefone no pobre rádio. Fez uma montagem PORCA, com elementos entrando em curto. Pingou vela nas bobinas e outras diabruras....

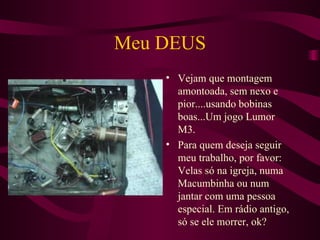

10. Meu DEUS Vejam que montagem amontoada, sem nexo e pior....usando bobinas boas...Um jogo Lumor M3. Para quem deseja seguir meu trabalho, por favor: Velas só na igreja, numa Macumbinha ou num jantar com uma pessoa especial. Em rádio antigo, só se ele morrer, ok?

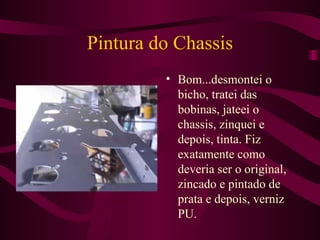

11. Pintura do Chassis Bom...desmontei o bicho, tratei das bobinas, jateei o chassis, zinquei e depois, tinta. Fiz exatamente como deveria ser o original, zincado e pintado de prata e depois, verniz PU.

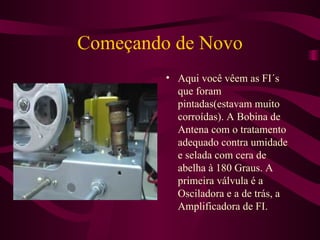

12. Começando de Novo Aqui você vêem as FI´s que foram pintadas(estavam muito corroídas). A Bobina de Antena com o tratamento adequado contra umidade e selada com cera de abelha à 180 Graus. A primeira válvula é a Osciladora e a de trás, a Amplificadora de FI.

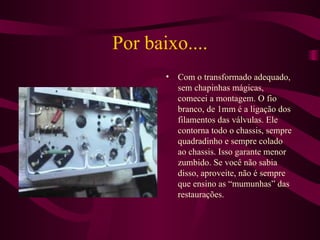

13. Por baixo.... Com o transformado adequado, sem chapinhas mágicas, comecei a montagem. O fio branco, de 1mm é a ligação dos filamentos das válvulas. Ele contorna todo o chassis, sempre quadradinho e sempre colado ao chassis. Isso garante menor zumbido. Se você não sabia disso, aproveite, não é sempre que ensino as “mumunhas” das restaurações.

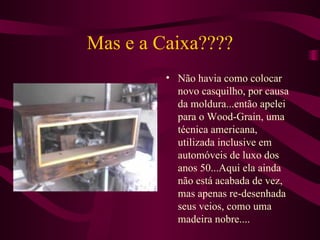

14. Mas e a Caixa???? Não havia como colocar novo casquilho, por causa da moldura...então apelei para o Wood-Grain, uma técnica americana, utilizada inclusive em automóveis de luxo dos anos 50...Aqui ela ainda não está acabada de vez, mas apenas re-desenhada seus veios, como uma madeira nobre....

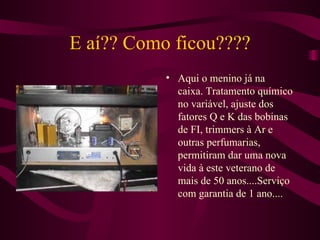

15. E aí?? Como ficou???? Aqui o menino já na caixa. Tratamento químico no variável, ajuste dos fatores Q e K das bobinas de FI, trimmers à Ar e outras perfumarias, permitiram dar uma nova vida à este veterano de mais de 50 anos....Serviço com garantia de 1 ano....

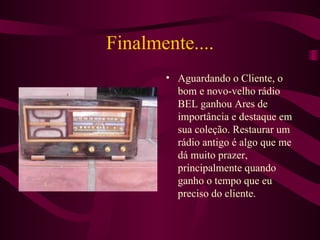

16. Finalmente.... Aguardando o Cliente, o bom e novo-velho rádio BEL ganhou Ares de importância e destaque em sua coleção. Restaurar um rádio antigo é algo que me dá muito prazer, principalmente quando ganho o tempo que eu preciso do cliente.

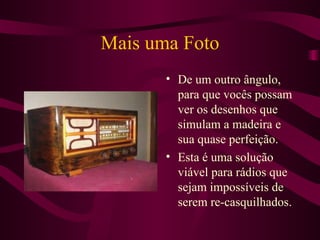

17. Mais uma Foto De um outro ângulo, para que vocês possam ver os desenhos que simulam a madeira e sua quase perfeição. Esta é uma solução viável para rádios que sejam impossíveis de serem re-casquilhados.

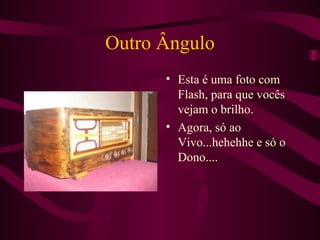

18. Outro Ângulo Esta é uma foto com Flash, para que vocês vejam o brilho. Agora, só ao Vivo...hehehhe e só o Dono....

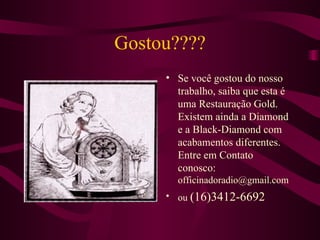

19. Gostou???? Se você gostou do nosso trabalho, saiba que esta é uma Restauração Gold. Existem ainda a Diamond e a Black-Diamond com acabamentos diferentes. Entre em Contato conosco: [email_address] ou (16)3412-6692
