Redes PLC - Power Line Communication

Inovação + Criatividade Inovatividade Elétrica

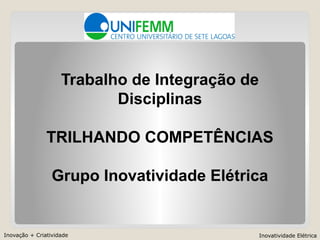

Trabalho de Integração de
Disciplinas
TRILHANDO COMPETÊNCIAS
Grupo Inovatividade Elétrica

Objetivo
Conforme proposto pela instituição, o trabalho
consiste em apresentar algo inovador e ao mesmo
tempo criativo, relacionado a área de engenharia
elétrica.

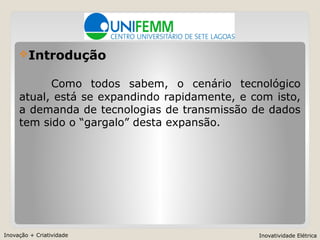

Introdução
Como todos sabem, o cenário tecnológico
atual, está se expandindo rapidamente, e com isto,
a demanda de tecnologias de transmissão de dados
tem sido o “gargalo” desta expansão.

Linhas
Saturadas
Perdas
Elevadas
Custo Elevado
Poluição Visual

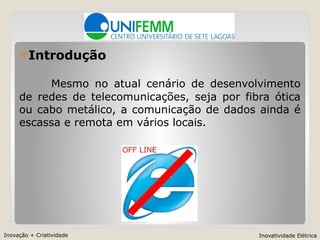

Introdução
Mesmo no atual cenário de desenvolvimento
de redes de telecomunicações, seja por fibra ótica
ou cabo metálico, a comunicação de dados ainda é
escassa e remota em vários locais.

Introdução
As palavras chaves são “Inovação e
Criatividade”, precisamos criar novas alternativas
que possibilitem a transmissão de dados, sem a
necessidade de novas linhas de transmissão.

Mas, o que seria
então?

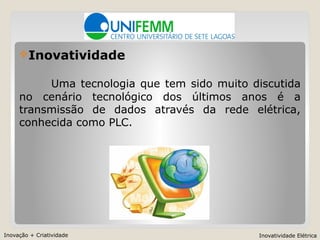

Inovatividade
Uma tecnologia que tem sido muito discutida
no cenário tecnológico dos últimos anos é a
transmissão de dados através da rede elétrica,
conhecida como PLC.

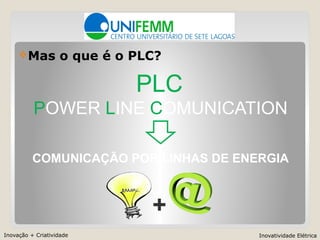

Mas o que é o PLC?
POWER LINE COMUNICATION
PLC
COMUNICAÇÃO POR LINHAS DE ENERGIA
+

Princípio de Funcionamento
A ideia por trás da Internet via rede elétrica é
atrativa devido a grande abrangência e capilaridade
de uma estrutura já existente, aproveitando os
cabos de energia elétrica tradicionais para
transmitir além de energia elétrica, o sinal de
internet.

Mas, não teríamos
interferência entre
sinais?

Princípio de Funcionamento
O fato é que a energia elétrica funciona em
frequências de 50 a 60 Hz, enquanto a PLC usa de
1 a 30 MHz. Dessa maneira, um sinal não causará
interferências ao outro.

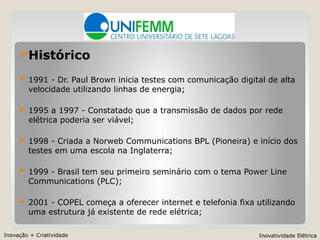

Histórico
 1991 - Dr. Paul Brown inicia testes com comunicação digital de alta
velocidade utilizando linhas de energia;
 1995 a 1997 - Constatado que a transmissão de dados por rede
elétrica poderia ser viável;
 1998 - Criada a Norweb Communications BPL (Pioneira) e início dos
testes em uma escola na Inglaterra;
 1999 - Brasil tem seu primeiro seminário com o tema Power Line
Communications (PLC);
 2001 - COPEL começa a oferecer internet e telefonia fixa utilizando
uma estrutura já existente de rede elétrica;

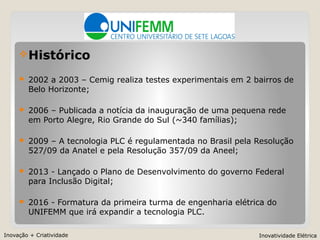

Histórico
 2002 a 2003 – Cemig realiza testes experimentais em 2 bairros de
Belo Horizonte;
 2006 – Publicada a notícia da inauguração de uma pequena rede
em Porto Alegre, Rio Grande do Sul (~340 famílias);
 2009 – A tecnologia PLC é regulamentada no Brasil pela Resolução
527/09 da Anatel e pela Resolução 357/09 da Aneel;
 2013 - Lançado o Plano de Desenvolvimento do governo Federal
para Inclusão Digital;
 2016 - Formatura da primeira turma de engenharia elétrica do
UNIFEMM que irá expandir a tecnologia PLC.

Resultados do Projeto Piloto CEMIG
* Evolução da opinião dos consumidores em relação ao serviço. Fonte: CEMIG
2002 2003
Período de
Melhorias
(Isolador de
ruídos)

Tipos de PLC
A primeira é a indoor, onde a transmissão é
conduzida usando a rede elétrica interna de uma
casa ou de um prédio (baixa tensão);
A segunda é a outdoor, onde a transmissão é
conduzida usando a rede pública exterior de
energia elétrica (média tensão);

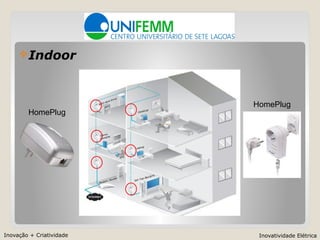

Indoor
HomePlug
HomePlug

Funcionamento Indoor
Utilizando um modem convencional, o sinal de
Internet é injetado na rede doméstica por meio de
um adaptador HomePlug, este sinal pode ser
captado em qualquer ponto de tomada, utilizando
outro adaptador HomePlug para extrair o sinal.

Outdoor
Injetor Repetidor Extrator Modem HomePlug

Funcionamento Outdoor
Injetor: Sua função é gerar e modular o sinal de Internet junto a rede
de distribuição de energia.
Repetidor: Sua função é recuperar e re-injetar o sinal na rede de
distribuição de energia.
Extrator: Sua função é coletar o sinal da rede de distribuição e
injetá-lo na rede doméstica.
Modem: Responsável por receber o sinal do extrator e injetar o sinal
no adaptador Homeplug.
HomePlug: Realiza a interface entre os equipamentos dos usuários,
disponibilizando o sinal de Internet em qualquer ponto de tomada.

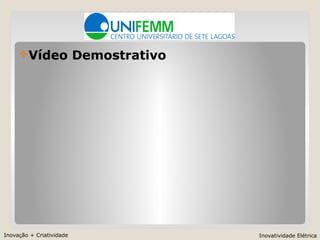

Vídeo Demostrativo

Serviços Suportados
Acesso em Banda Larga à Internet;
Vídeo a Pedido;
Telefonia IP “VoIP”;
Serviços de Monitoração e Vigilância;
Serviços de Monitoramento de Trânsito;
Automação Residencial;
Monitoramento de processos produtivos on-line;
Domótica “Domus” (casa) com “Robótica”;
Monitoramento instantâneo do consumo de
energia elétrica.

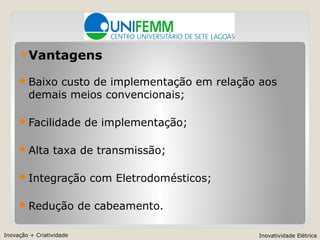

Vantagens
Baixo custo de implementação em relação aos
demais meios convencionais;
Facilidade de implementação;
Alta taxa de transmissão;
Integração com Eletrodomésticos;
Redução de cabeamento.

Desvantagens
Manter a alta velocidade com longas distâncias;
Interferências em vias áreas;
Interferências com sinais de radiofrequência;
Necessidade de instalação de “Repetidores”;
Fiação antiga pode afetar o desempenho.

Bom, e então, o
que será da PLC?

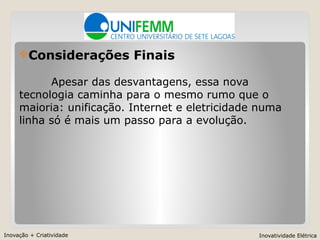

Considerações Finais
Apesar das desvantagens, essa nova
tecnologia caminha para o mesmo rumo que o
maioria: unificação. Internet e eletricidade numa
linha só é mais um passo para a evolução.

Conclusão
A transmissão de dados via rede elétrica
mostra-se uma ideia inovadora no que diz respeito
a inclusão digital, sendo que mais de 98% da
população brasileira tem acesso à energia elétrica,
o que elevaria em muito o percentual de pessoas
beneficiadas.

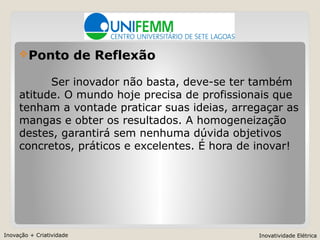

Ponto de Reflexão
Ser inovador não basta, deve-se ter também
atitude. O mundo hoje precisa de profissionais que
tenham a vontade praticar suas ideias, arregaçar as
mangas e obter os resultados. A homogeneização
destes, garantirá sem nenhuma dúvida objetivos
concretos, práticos e excelentes. É hora de inovar!

Demonstração!

Perguntas?

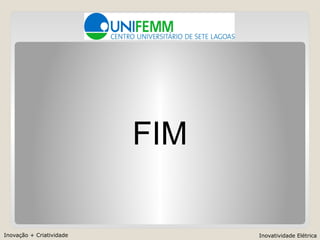

FIM
