Prêmio Alcoa de Inovação em Alumínio – Categoria Produtos e Aplicações -Modalidade Estudante - Projeto M5

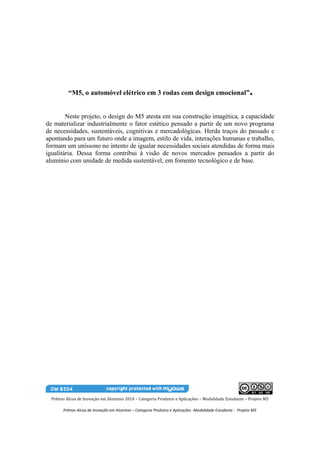

“M5, o automóvel elétrico em 3 rodas com design emocional” .
Neste projeto, o design do M5 atesta em sua construção imagética, a capacidade
de materializar industrialmente o fator estético pensado a partir de um novo programa
de necessidades, sustentáveis, cognitivas e mercadológicas. Herda traços do passado e
apontando para um futuro onde a imagem, estilo de vida, interações humanas e trabalho,
formam um uníssono no intento de igualar necessidades sociais atendidas de forma mais
igualitária. Dessa forma contribui à visão de novos mercados pensados a partir do
alumínio com unidade de medida sustentável, em fomento tecnológico e de base.

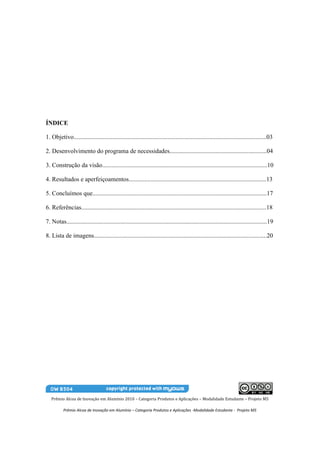

ÍNDICE

1. Objetivo.............................................................................................................................03

2. Desenvolvimento do programa de necessidades...............................................................04

3. Construção da visão...........................................................................................................10

4. Resultados e aperfeiçoamentos.........................................................................................13

5. Concluímos que.................................................................................................................17

6. Referências........................................................................................................................18

7. Notas..................................................................................................................................19

8. Lista de imagens................................................................................................................20

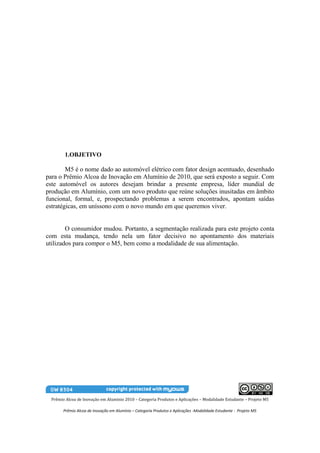

1.OBJETIVO

M5 é o nome dado ao automóvel elétrico com fator design acentuado, desenhado
para o Prêmio Alcoa de Inovação em Alumínio de 2010, que será exposto a seguir. Com
este automóvel os autores desejam brindar a presente empresa, líder mundial de
produção em Alumínio, com um novo produto que reúne soluções inusitadas em âmbito
funcional, formal, e, prospectando problemas a serem encontrados, apontam saídas
estratégicas, em uníssono com o novo mundo em que queremos viver.

O consumidor mudou. Portanto, a segmentação realizada para este projeto conta
com esta mudança, tendo nela um fator decisivo no apontamento dos materiais
utilizados para compor o M5, bem como a modalidade de sua alimentação.

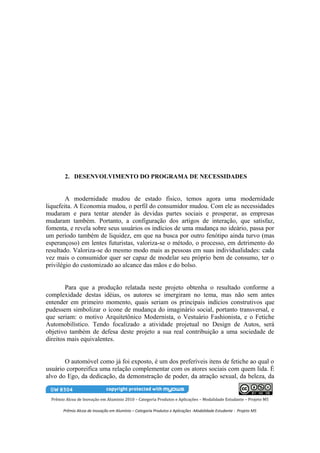

2. DESENVOLVIMENTO DO PROGRAMA DE NECESSIDADES

A modernidade mudou de estado físico, temos agora uma modernidade
liquefeita. A Economia mudou, o perfil do consumidor mudou. Com ele as necessidades
mudaram e para tentar atender às devidas partes sociais e prosperar, as empresas
mudaram também. Portanto, a configuração dos artigos de interação, que satisfaz,
fomenta, e revela sobre seus usuários os indícios de uma mudança no ideário, passa por
um período também de liquidez, em que na busca por outro fenótipo ainda turvo (mas
esperançoso) em lentes futuristas, valoriza-se o método, o processo, em detrimento do
resultado. Valoriza-se do mesmo modo mais as pessoas em suas individualidades: cada
vez mais o consumidor quer ser capaz de modelar seu próprio bem de consumo, ter o
privilégio do customizado ao alcance das mãos e do bolso.

Para que a produção relatada neste projeto obtenha o resultado conforme a
complexidade destas idéias, os autores se imergiram no tema, mas não sem antes
entender em primeiro momento, quais seriam os principais indícios construtivos que
pudessem simbolizar o ícone de mudança do imaginário social, portanto transversal, e
que seriam: o motivo Arquitetônico Modernista, o Vestuário Fashionista, e o Fetiche
Automobilístico. Tendo focalizado a atividade projetual no Design de Autos, será
objetivo também de defesa deste projeto a sua real contribuição a uma sociedade de
direitos mais equivalentes.

O automóvel como já foi exposto, é um dos preferíveis itens de fetiche ao qual o
usuário corporeifica uma relação complementar com os atores sociais com quem lida. È
alvo do Ego, da dedicação, da demonstração de poder, da atração sexual, da beleza, da



proteção, do trabalho, e, reunião dos fatores facilitadores do mundo moderno - de
gadgets (ECO, 1979) - desde que fora disseminado mercadologicamente como idéia e
valor aquisitivo pelo advento do Fordismo (1914).

Segundo o site Wikipedia (http://www.wikipedia.org/) , existem perto de 600 1

milhões de usuários de automóvel no ano 2010, envoltos por um cenário prospectivo de
caos e progressão geométrica da população, cuja estimativa atualmente gira em torno de
7.000.000.000 de habitantes. Somada a outros fatores sócio-ambientais, apontados como
entraves à qualidade de vida em seu nível mínimo e horizontalizado , a superpopulação 2

será um dos maiores desafios de uma Sustentabilidade ecoeficiente, economicamente
compatível e socialmente inclusiva.

A verticalização da habitação, uma resposta imediata ao aglomerado
demográfico humano, traduzida nos automóveis como uma tendência de formatos
compactos, expõe uma nova necessidade para o Design de Autos. Carros para poucos
passageiros, motores compactos e capacidade de modularidade da forma: hora
expandida, hora comprimida e verticalizada.

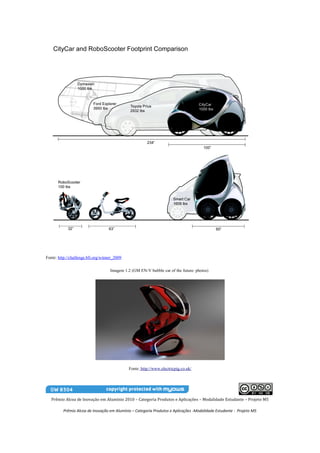

Imagem 1.1 (CityCar and RoboScooter Footprint Comparision, MIT)



Fonte: http://challenge.bfi.org/winner_2009

Imagem 1.2 (GM EN-V bubble car of the future: photos)

Fonte: http://www.electricpig.co.uk/



Desta maneira, e com certo ar nostálgico e ontológico , agregamos um valor de 3

revival a este painel semântico e sincrético, no levantamento do programa de
necessidades do que viria a se tornar o M5. Munidos da apreciação do estudo do
'Equilíbrio Vetorial' de Bucksminter Fuller , e do expoente automobilístico de sua
4

inovadora visão construtiva materializada no automóvel Dymaxion (1933), realizamos
uma produção de esboços e destrinchamento dos possíveis problemas de desempenho
em automóveis construídos sob 3 eixos, seja em formação girino (2-1), bem como o
inverso.

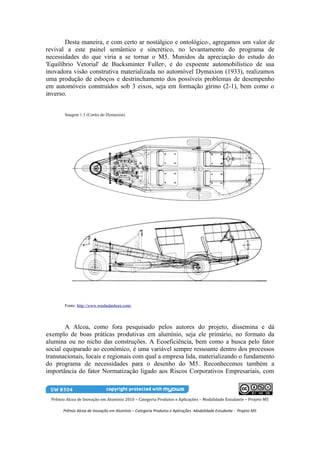

Imagem 1.3 (Cortes do Dymaxion)

Fonte: http://www.washedashore.com/

A Alcoa, como fora pesquisado pelos autores do projeto, dissemina e dá
exemplo de boas práticas produtivas em alumínio, seja ele primário, no formato da
alumina ou no nicho das construções. A Ecoeficiência, bem como a busca pelo fator
social equiparado ao econômico, é uma variável sempre ressoante dentro dos processos
transnacionais, locais e regionais com qual a empresa lida, materializando o fundamento
do programa de necessidades para o desenho do M5. Reconhecemos também a
importância do fator Normatização ligado aos Riscos Corporativos Empresariais, com



importância ainda mais relevante mediante maior fomento dos paradigmas da
Sustentabilidade, um dos cernes que move estas presentes diretrizes projetuais, junto ao
fator Design acentuado, priorização do Alumínio como materialidade, e valorização do
consumidor entusiasta de 'produtos verdes' e do Design mais pronunciado em carros
5

para passeio . 6

Este último fator, o consumidor como agente de mudança, que modela produtos,
conforma a produção e decide mercados, apresentou uma rotação de perfil perante
'mercados verdes' , e com certeza, diante das mudanças políticas e econômicas pelo qual
7

a América continental passou nos últimos 3, 4 anos, tenderá a aprofundar tais mudanças.
De 'naif' passa a auditor, 'stakeholder' dos produtos a serem oferecidos no mercado. É
recorrente que se confirme a profundidade de tal tendência, e que resulte no
fortalecimento dos eixos sociais mais decisivos e economicamente ascendentes,
portanto, de importância essencial para surgimento de novos mercados, como a exemplo
da classe C brasileira, que sucessivamente aumenta seu poder de aquisição, e ajuda a
renovar o mercado com novas facilidades de pagamento e adaptação de novos nichos . 8

Sabe-se também, que segundo o web-site oficial da empresa no Brasil , com a 9

redução da alícota do IPI, a produção de alumínio disputa de forma mais equitativa o
mercado construtivo junto à indústria do aço, contando ainda, com o período de
reaquecimento produtivo no setor automobilístico e de construção civil, após um ano de
oscilação e retração pós-crise em 2008.

Em uma rápida busca na Internet pelo termo 'three wheels chinese car',
encontramos 7.950.000 resultados naquele que é o maior mercado do mundo e em
expansão contínua, sendo a maioria esmagadora dos sites encontrados, participadora do
e-commerce global. O documento 'Caminhos do Design Brasileiro', compilado pelo
Ministério da Indústria e Comércio (MDIC) em Outubro de 2002, ajuda a entender do
lado de cá, o que falta para o Design Brasileiro entrar na disputa para os melhores
postos no ranking de vendas envolvendo o fator Design como 'diferencial estratégico', e
reconhecendo o “ecodesign” como real oportunidade externa, pensado em resposta a
Sustentabilidade. Lado a necessidade de respostas eficientes, a redução dos impactos
sócio-ambientais e inclusão mercadológica, está a variável cognitiva para o bom uso e
desempenho satisfatório dos artigos de interação, do velho 'bom design' (BURDEK,
2006), e para tal, busca-se a função emocional evocativa do efeito otimizado da forma-
função, ou seja, busca-se o Emotional Design (NORMAN, 2002).

De modo complementar, os modelos compactos de automóveis cada vez mais
expandem seus mercados a exemplo do indiano Tata ‘Nano’, o Smart For Two, do Kia
Pop e do Toyota Etios, que será montado no Brasil.

Munidos do programa de necessidades, materiais, cognitivas, sustentáveis e de
herança programática, deu-se início à construção da forma do M5 com as seguintes



características de personalidade para o projeto: inovação esteticamente próxima do
estilo nipônico para automóveis, forma orgânica, pontualmente liquefeita e
emocionalmente cognitiva. Junto a certo aspecto inusitado e agressivo, têm-se em mãos
os atributos do Design capaz de atender as necessidades de um usuário Fetichista,
Consciente, e Militante, bem como uma variável mais próxima desta abordagem.

3. CONSTRUÇÃO DA VISÃO

Põe-se em prática os métodos de hierarquia na análise da forma/função,
posteriormente sendo aplicado os procedimentos de segmentação focado em todos os
atores levantados anteriormente. Comparando à projetos anteriores , outros 10

comportamentos mercadológicos, e referenciais teóricos desenvolvidos na mesma área , 11

aperfeiçoa-se a base fundamental e conceitual do projeto, que antecede o Estudo da
Superfície, Forma e Estilo.

Tendo em mãos conceitos coerentes com os do ideário almejado, tais o da
Arquitetura Líquida e Organicidade, bem como outras tendências levantadas, estudam-
se métodos axiais construtivos (cf. ALBARRACÍN, JULÍAN, 2005), de forma que
sejam compatíveis com tais idéias, seja por meio arqueológico em fundamentos 12

matemáticos, ou frente a transmigrações entre imagem figurativa e representação,
contendo as passagens necessárias para suas formações, gerando graficamente na
modalidade de Sketches, Rendering Manual ou Digital , as primeiras soluções em 13

projeto. Para finalização da superfície com Design, procuram-se baseado na
segmentação de mercado estudada, revisada, e comparada, tipologias de configuração
que possam balizar o equilíbrio do produto concebido.

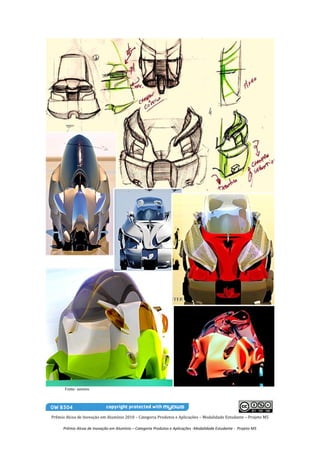

Imagem 2.1 (Esboços sobre a idéia da forma)



Fonte: autores

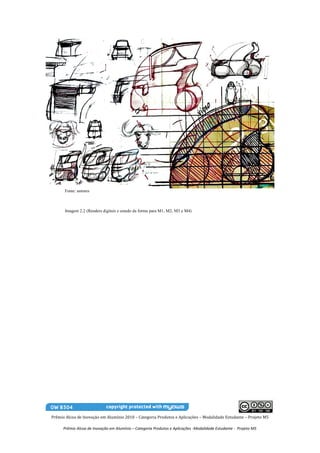

Imagem 2.2 (Renders digitais e estudo da forma para M1, M2, M3 e M4)



Fonte: autores

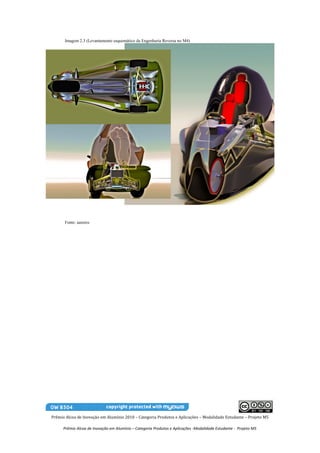

Imagem 2.3 (Levantamento esquemático da Engenharia Reversa no M4)

Fonte: autores



4. RESULTADOS E APERFEIÇOAMENTOS

Já finalizando o que seria a última versão para o M4 (nome dado ao desenho que
antecede o presente projeto, M5), e contando com um levantamento esquemático da
engenharia reversa sobre o desenho do chassi, foram diagnosticados entraves para a
realização do projeto, tais quais:

-Visualmente, apesar das diversas experiências automobilístcas em 3 rodas
levantadas, uma das primeiras impressões do usuário perante o design do automóvel, é a
de prever a possibilidade de instabilidade durante o movimento, portanto, insegurança e
receio;

-Automóveis erguidos sobre 3 eixos (em formação girino ou invertido)
apresentam um mal genético durante o deslocamento sob curvas, apresentando desvio
do eixo central do peso para a direção inversa do corpo do objeto, de forma letal,
compremetendo o equilíbrio dinâmico e levando-o à inclinação e queda;

-Grande probabilidade de instabilidade dos eixos do automóvel, no momento de
uma arrancada mais decisiva, se o complexo motriz estiver ligado (e somente) às rodas
traseiras;

Portanto:

-O estudo da viabilidade do alumínio no interior e chassi se faz com necessidade
de aprofundamento em pormenores, uma vez que, com a capacidade de 'distância de
equilíbrio menor' apontada pelos especialistas na área, somada ao fato deste projeto ter
14

sido pensado para uso predominantemente do alumínio , tería-se que se re-calcular a
15

engenharia do interior do automóvel percebendo-se uma maior probabilidade de
instabilidade dinâmica do automóvel;

-Primeiramente faz-se necessária a inscrição dos eixos do motor dentro de um
sistema de forças triangular e eqüilátero, para distribuição equitativa e ideal do peso,
mesmo contando com os riscos já destacados anteriormente;

-Existem no mercado suficientes soluções para nivelar níveis de desempenho de
velocidade e estabilidade em tarefas de transmissão, suspensão, freiagem e rodagem,
que se administradas por um controle hierárquico focado nos principais eixos do



automóvel, com certeza otimizaria a relação de funcionamento e descompensação,
durante o movimento do objeto, diminuindo a possibilidade de queda em tarefas
dinâmicas corriqueiras;

-O chassi elétrico para eixos 1-2 usado no XR-3 , apresenta soluções factíveis
16

em uma similaridade com a problemática do chassi a ser usado no M5, elétrico e sobre
apenas 3 rodantes;

-Outra solução muito interessante é o chassi coberto da Trexa , para posterior 17

adaptação da lataria do automóvel, em produto esteticamente interessante e de
satisfatório desempenho;

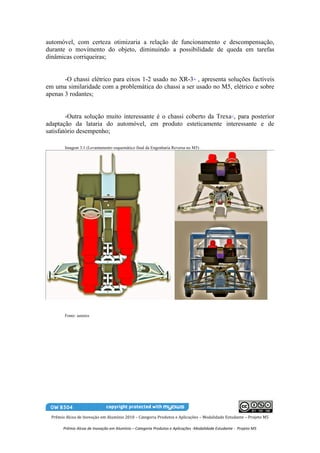

Imagem 3.1 (Levantamento esquemático final da Engenharia Reversa no M5)

Fonte: autores

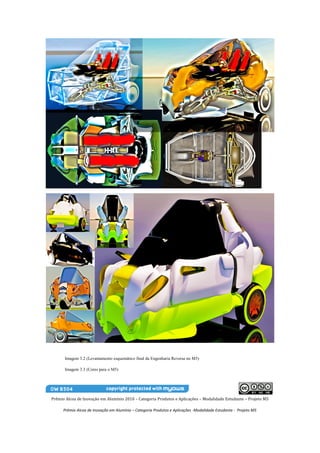

Imagem 3.2 (Levantamento esquemático final da Engenharia Reversa no M5)

Imagem 3.3 (Cores para o M5)



Fonte: autores

Imagem 3.4 (M5 Preto e vista da possível adaptação do chassi Trexa para o M5)

Fonte: autores



5. CONCLUÍMOS QUE

Este projeto privilegia o concurso e a empresa com uma visão global dos
usuários de automóveis. De comportamento transversal, esta visão faz empréstimos de
resolução em configuração de produtos de um passado modernista glorioso, ao mesmo
tempo em que aponta para um futuro mais ético e verdadeiro com seus usuários. O bem
estar social está intrísecamente ligado à maneira com que organizamos nossas cidades,
ruas e países, portanto, se o signo deste início de milênio é o da mudança de estilo de
vida no meio urbano, é preciso que o Design e as instituições de base que nos ligam a
vida comum, como esta empresa, tomem partido deste novo desafio construtivo para o
habitat. Assim como a Sustentabilidade tende a normatizar a vida comum, e
silenciosamente esculpir as melhoras na qualidade de vida em alargamento horizontal,
como todos anseamos, o alumínio tende a ser a matéria prima para base de toda e
qualquer relação interacional entre os homens da Terra. Perante este alargamento e
disseminação do produto, conclui-se que: o consumidor, esta milésima parte da cadeia
sustentável, merece o melhor para o seu bem estar.

A oportunidade para aprimoramento do estudo da materialidade em alumínio na
modalidade dos transportes, carregada de História e do Design como fator emocional e
otimizante, somadas ao fundo pelas mudanças no ideário social de uma Modernidade
Líquida que socialmente fomenta, aceita e indaga a Sustentabilidade, materializa
grandes experiências e oportunidades em potencial, que precisam ser aproveitadas tendo
em vista, o crescimento da busca por modelos de objetos interacionais mais
econômicos, modernos e que evoquem a vanguarda do Design e a valorização da vida.

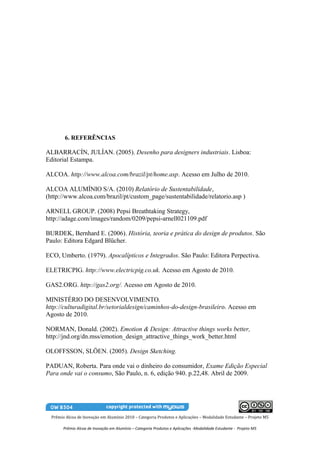

6. REFERÊNCIAS

ALBARRACÍN, JULÍAN. (2005). Desenho para designers industriais. Lisboa:
Editorial Estampa.

ALCOA. http://www.alcoa.com/brazil/pt/home.asp. Acesso em Julho de 2010.

ALCOA ALUMÍNIO S/A. (2010) Relatório de Sustentabilidade,
(http://www.alcoa.com/brazil/pt/custom_page/sustentabilidade/relatorio.asp )

ARNELL GROUP. (2008) Pepsi Breathtaking Strategy,
http://adage.com/images/random/0209/pepsi-arnell021109.pdf

BURDEK, Bernhard E. (2006). História, teoria e prática do design de produtos. São
Paulo: Editora Edgard Blücher.

ECO, Umberto. (1979). Apocalípticos e Integrados. São Paulo: Editora Perpectiva.

ELETRICPIG. http://www.electricpig.co.uk. Acesso em Agosto de 2010.

GAS2.ORG. http://gas2.org/. Acesso em Agosto de 2010.

MINISTÉRIO DO DESENVOLVIMENTO.
http://culturadigital.br/setorialdesign/caminhos-do-design-brasileiro. Acesso em
Agosto de 2010.

NORMAN, Donald. (2002). Emotion & Design: Attractive things works better,
http://jnd.org/dn.mss/emotion_design_attractive_things_work_better.html

OLOFFSSON, SLÖEN. (2005). Design Sketching.

PADUAN, Roberta. Para onde vai o dinheiro do consumidor, Exame Edição Especial
Para onde vai o consumo, São Paulo, n. 6, edição 940. p.22,48. Abril de 2009.



PIMENTEL, B. G. S. (2010). Apontamentos sobre Responsabilidade, Design e
Sustentabilidade. http://www.designemartigos.com.br/responsabilidade-design-e-
sustentabilidad/

THE BUCKSMINTER FULLER CHALENGE. http://challenge.bfi.org/. Acesso em
Setembro de 2010.

TREXA. http://www.trexa.com/.Setembro. Acesso em Setembro de 2010.

WASHED ASHORE. http://www.washedashore.com/. Acesso em Agosto de 2010.

WIKIPEDIA. http:/wwww.wikipedia.org/. Acesso em Outubro de 2010.

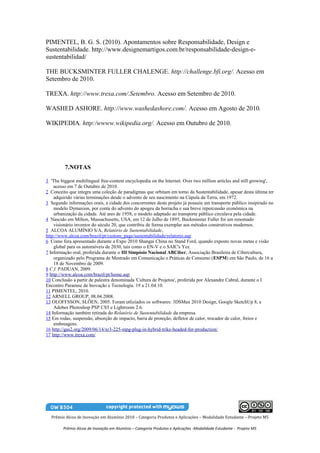

7.NOTAS

1 'The biggest multilingual free-content encyclopedia on the Internet. Over two million articles and still growing',
acesso em 7 de Outubro de 2010.
2 Conceito que integra uma coleção de paradigmas que orbitam em torno da Sustentabilidade, apesar desta última ter
adquirido várias terminações desde o advento de seu nascimento na Cúpula da Terra, em 1972.
3 Segundo informações orais, a cidade dos concorrentes deste projeto já possuiu um transporte público insipirado no
modelo Dymaxion, por conta do advento do apogeu da borracha e sua breve repercussão econômica na
urbanização da cidade. Até ares de 1958, o modelo adaptado ao transporte público circulava pela cidade.
4 Nascido em Milton, Massachusetts, USA, em 12 de Julho de 1895, Buckminster Fuller foi um renomado
visionário inventor do século 20, que contribiu de forma exemplar aos métodos construtivos modernos.
5 ALCOA ALUMÍNIO S/A, Relatório de Sustentabilidade,
http://www.alcoa.com/brazil/pt/custom_page/sustentabilidade/relatorio.asp
6 Como fora apresentado durante a Expo 2010 Shangai China no Stand Ford, quando exposto novas metas e visão
global para os automóveis de 2030, tais como o EN-V e o SAIC's Yez.
7 Informação oral, proferida durante o III Simpósio Nacional ABCiber, Associação Brasileira de Cibercultura,
organizado pelo Programa de Mestrado em Comunicação e Práticas de Consumo (ESPM) em São Paulo, de 16 a
18 de Novembro de 2009.
8 C f. PADUAN, 2009.
9 http://www.alcoa.com/brazil/pt/home.asp
10 Conclusão a partir de palestra denominada 'Cultura de Projetos', proferida por Alexandre Cabral, durante o I
Encontro Paraense de Inovação e Tecnologia. 19 a 21.04.10.
11 PIMENTEL, 2010.
12 ARNELL GROUP, 08.04.2008.
13 OLOFFSSON, SLÖEN, 2005. Foram utliziados os softwares: 3DSMax 2010 Design, Google SketchUp 8, e
Adobes Photoshop PSP CS5 e Lightroom 2.6.
14 Informação também retirada do Relatório de Sustentabilidade da empresa.
15 Em rodas, suspensão, absorção de impacto, barra de proteção, defletor de calor, trocador de calor, freios e
embreagens.
16 http://gas2.org/2009/06/14/xr3-225-mpg-plug-in-hybrid-trike-headed-for-production/
17 http://www.trexa.com/



8.LISTA DE IMAGENS

1. CityCar and RoboScooter Footprint Comparision, MIT...................................................03

2. GM EN-V bubble car of the future: photos.......................................................................07

3. Cortes do Dymaxion..........................................................................................................08

4. Esboços sobre a idéia da forma.........................................................................................10

5. Renders digitais e estudo da forma para M1, M2, M3 e M4.............................................11

6. Levantamento esquemático da Engenharia Reversa no M4..............................................11

7. Levantamento esquemático final da Engenharia Reversa no M5.....................................12

8. Levantamento esquemático final da Engenharia Reversa no M5.....................................14

9. Cores para o M5................................................................................................................15

10. M5 Preto e vista da possível adaptação do chassi Trexa para o
M5................................16



Projeto para divulgação

Mais conteúdo relacionado

Destaque

Mais de Bento Pimentel

Projeto para divulgação
