Projeto de Besta de Combate 2x4 “Baratinha”
De Wulfric Alemaker
Este material foi traduzido pelo Grupo de Tradução Falcatruas Online. O original
se encontra em (http://www.combat-archery.com/crossbowinstr.htm) . Todos os
direitos reservados.
Agradecimentos também a todos que tentaram se dedicar à empreitada da
primeira tradução oficial do GTFO.
Link do GTFO (Comunidade do Orkut):
http://www.orkut.com.br/CommMsgs.aspx?cmm=33164587&tid=52224783341195
56518&start=1 (você também pode participar!)
Oferecimento: http://falcatruasonline.blogspot.com
NOTA: O projeto não inclui corda de arco, você deve fazer ou procurar uma corda
32”.
Primeiramente, o crédito do design da 2x4 não é meu. Ela foi introduzida na
região setentrional do Reino do Norte pelo barão Mutsura Ishikage no Ishido, e ela
deu à arqueria (NT: sim, isso existe) de combate nessa região um verdadeiro gás
ao permitir que novos arqueiros a provassem sem gastar muito. O design do arco
de Sua Excelência usava uma porca giratória e tinha varetas mais longas que
consistiam em 3 estacas (postes de cerca, na verdade) de fibra de vidro
agrupadas verticalmente, e um cabo sem apoio para o ombro. Eu decidi eliminar a
porca em favor de um mecanismo de disparo mais barato e fácil de construir.
Meu arco usa como gatilho um pino ascendente, que eu acredito que seja
algo achado nos arcos do período dos Pictos. A corda fica atrás de 2 grampos de
aço e sobre o pino que sobe. Quando o “gatilho” é puxado, o pino empurra a corda
para cima até que ela escape por cima dos grampos e dispare a flecha. Eu queria
mais força, então eu adicionei uma quarta vara e diminuí a largura delas, o que
coincidentemente proporcionou ao arco um perfil mais estreito para que seja
usado atrás de uma barreira, como uma parede ou um escudo. Eu adicionei,
também, um apoio de ombro para estabilizar enquanto eu miro. Meu arco verga
um pouco abaixo das 600 polegadas.libra, então pode ser usado qualquer tipo de
seta, mas funciona melhor com as de haste de fibra de vidro ou de siloflex.
Dizem que em alguns reinos há um comprimento mínimo de setas, e se
você vive em um é provável que você precise ajustar suas dimensões. Muitas
modificações e aperfeiçoamentos são possíveis, então se sinta livre para
experimentar.
Essas coisas não vão vencer concursos de beleza, mas são armas
eficientes e uma boa maneira de se começar. Todos os materiais podem ser
adquiridos em lojas de ferramentas ou de suprimentos rurais, e peças danificadas
podem ser facilmente trocadas. As varetas e as peças do gatilho são todas feitas
de fibra de vidro 3/8”.

2. Crossbowinstr http://www.combat-archery.com/crossbowinstr.htm

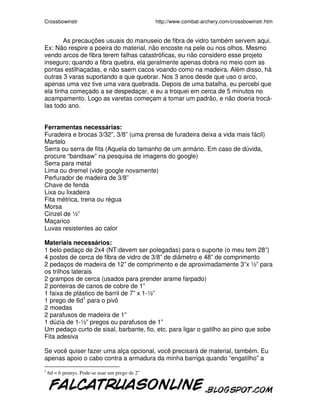

As precauções usuais do manuseio de fibra de vidro também servem aqui.
Ex: Não respire a poeira do material, não encoste na pele ou nos olhos. Mesmo
vendo arcos de fibra terem falhas catastróficas, eu não considero esse projeto
inseguro; quando a fibra quebra, ela geralmente apenas dobra no meio com as
pontas estilhaçadas, e não saem cacos voando como na madeira. Além disso, há
outras 3 varas suportando a que quebrar. Nos 3 anos desde que uso o arco,
apenas uma vez tive uma vara quebrada. Depois de uma batalha, eu percebi que
ela tinha começado a se despedaçar, e eu a troquei em cerca de 5 minutos no
acampamento. Logo as varetas começam a tomar um padrão, e não doeria trocá-
las todo ano.
Ferramentas necessárias:
Furadeira e brocas 3/32”, 3/8” (uma prensa de furadeira deixa a vida mais fácil)
Martelo
Serra ou serra de fita (Aquela do tamanho de um armário. Em caso de dúvida,
procure “bandsaw” na pesquisa de imagens do google)
Serra para metal
Lima ou dremel (vide google novamente)
Perfurador de madeira de 3/8”
Chave de fenda
Lixa ou lixadeira
Fita métrica, trena ou régua
Morsa
Cinzel de ½”
Maçarico
Luvas resistentes ao calor
Materiais necessários:
1 belo pedaço de 2x4 (NT:devem ser polegadas) para o suporte (o meu tem 28”)
4 postes de cerca de fibra de vidro de 3/8” de diâmetro e 48” de comprimento
2 pedaços de madeira de 12” de comprimento e de aproximadamente 3”x ½” para
os trilhos laterais
2 grampos de cerca (usados para prender arame farpado)
2 ponteiras de canos de cobre de 1”
1 faixa de plástico de barril de 7” x 1-½”
1 prego de 6d1
para o pivô
2 moedas
2 parafusos de madeira de 1”
1 dúzia de 1-½” pregos ou parafusos de 1”
Um pedaço curto de sisal, barbante, fio, etc. para ligar o gatilho ao pino que sobe
Fita adesiva
Se você quiser fazer uma alça opcional, você precisará de material, também. Eu
apenas apoio o cabo contra a armadura da minha barriga quando “engatilho” a
1
6d = 6 pennys. Pode-se usar um prego de 2”

3. Crossbowinstr http://www.combat-archery.com/crossbowinstr.htm

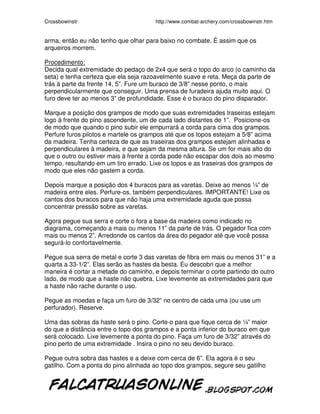

arma, então eu não tenho que olhar para baixo no combate. É assim que os
arqueiros morrem.
Procedimento:
Decida qual extremidade do pedaço de 2x4 que será o topo do arco (o caminho da
seta) e tenha certeza que ela seja razoavelmente suave e reta. Meça da parte de
trás à parte da frente 14, 5”. Fure um buraco de 3/8” nesse ponto, o mais
perpendicularmente que conseguir. Uma prensa de furadeira ajuda muito aqui. O
furo deve ter ao menos 3” de profundidade. Esse é o buraco do pino disparador.
Marque a posição dos grampos de modo que suas extremidades traseiras estejam
logo à frente do pino ascendente, um de cada lado distantes de 1”. Posicione-os
de modo que quando o pino subir ele empurrará a corda para cima dos grampos.
Perfure furos pilotos e martele os grampos até que os topos estejam a 5/8” acima
da madeira. Tenha certeza de que as traseiras dos grampos estejam alinhadas e
perpendiculares à madeira, e que sejam da mesma altura. Se um for mais alto do
que o outro ou estiver mais à frente a corda pode não escapar dos dois ao mesmo
tempo, resultando em um tiro errado. Lixe os topos e as traseiras dos grampos de
modo que eles não gastem a corda.
Depois marque a posição dos 4 buracos para as varetas. Deixe ao menos ¼” de
madeira entre eles. Perfure-os, também perpendiculares. IMPORTANTE! Lixe os
cantos dos buracos para que não haja uma extremidade aguda que possa
concentrar pressão sobre as varetas.
Agora pegue sua serra e corte o fora a base da madeira como indicado no
diagrama, começando a mais ou menos 11” da parte de trás. O pegador fica com
mais ou menos 2”. Arredonde os cantos da área do pegador até que você possa
segurá-lo confortavelmente.
Pegue sua serra de metal e corte 3 das varetas de fibra em mais ou menos 31” e a
quarta a 33-1/2”. Elas serão as hastes da besta. Eu descobri que a melhor
maneira é cortar a metade do caminho, e depois terminar o corte partindo do outro
lado, de modo que a haste não quebra. Lixe levemente as extremidades para que
a haste não rache durante o uso.
Pegue as moedas e faça um furo de 3/32” no centro de cada uma (ou use um
perfurador). Reserve.
Uma das sobras da haste será o pino. Corte-o para que fique cerca de ¼” maior
do que a distância entre o topo dos grampos e a ponta inferior do buraco em que
será colocado. Lixe levemente a ponta do pino. Faça um furo de 3/32” através do
pino perto de uma extremidade . Insira o pino no seu devido buraco.
Pegue outra sobra das hastes e a deixe com cerca de 6”. Ela agora é o seu
gatilho. Com a ponta do pino alinhada ao topo dos grampos, segure seu gatilho

4. Crossbowinstr http://www.combat-archery.com/crossbowinstr.htm

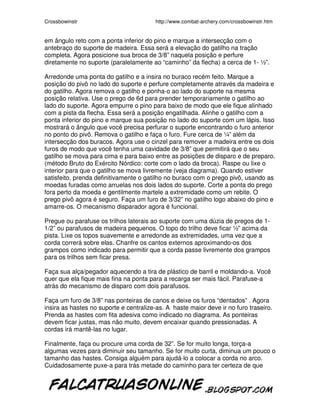

em ângulo reto com a ponta inferior do pino e marque a intersecção com o
antebraço do suporte de madeira. Essa será a elevação do gatilho na tração
completa. Agora posicione sua broca de 3/8” naquela posição e perfure
diretamente no suporte (paralelamente ao “caminho” da flecha) a cerca de 1- ½”.
Arredonde uma ponta do gatilho e a insira no buraco recém feito. Marque a
posição do pivô no lado do suporte e perfure completamente através da madeira e
do gatilho. Agora remova o gatilho e ponha-o ao lado do suporte na mesma
posição relativa. Use o prego de 6d para prender temporariamente o gatilho ao
lado do suporte. Agora empurre o pino para baixo de modo que ele fique alinhado
com a pista da flecha. Essa será a posição engatilhada. Alinhe o gatilho com a
ponta inferior do pino e marque sua posição no lado do suporte com um lápis. Isso
mostrará o ângulo que você precisa perfurar o suporte encontrando o furo anterior
no ponto do pivô. Remova o gatilho e faça o furo. Fure cerca de ¼” além da
intersecção dos buracos. Agora use o cinzel para remover a madeira entre os dois
furos de modo que você tenha uma cavidade de 3/8” que permitirá que o seu
gatilho se mova para cima e para baixo entre as posições de disparo e de preparo.
(método Bruto do Exército Nórdico: corte com o lado da broca). Raspe ou lixe o

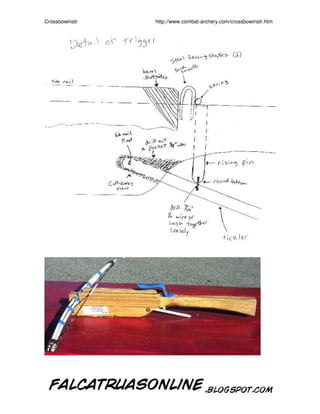

interior para que o gatilho se mova livremente (veja diagrama). Quando estiver
satisfeito, prenda definitivamente o gatilho no buraco com o prego pivô, usando as
moedas furadas como arruelas nos dois lados do suporte. Corte a ponta do prego
fora perto da moeda e gentilmente martele a extremidade como um rebite. O
prego pivô agora é seguro. Faça um furo de 3/32” no gatilho logo abaixo do pino e
amarre-os. O mecanismo disparador agora é funcional.
Pregue ou parafuse os trilhos laterais ao suporte com uma dúzia de pregos de 1-
1/2” ou parafusos de madeira pequenos. O topo do trilho deve ficar ½” acima da
pista. Lixe os topos suavemente e arredonde as extremidades, uma vez que a
corda correrá sobre elas. Chanfre os cantos externos aproximando-os dos
grampos como indicado para permitir que a corda passe livremente dos grampos
para os trilhos sem ficar presa.
Faça sua alça/pegador aquecendo a tira de plástico de barril e moldando-a. Você
quer que ela fique mais fina na ponta para a recarga ser mais fácil. Parafuse-a
atrás do mecanismo de disparo com dois parafusos.
Faça um furo de 3/8” nas ponteiras de canos e deixe os furos “dentados” . Agora
insira as hastes no suporte e centralize-as. A haste maior deve ir no furo traseiro.

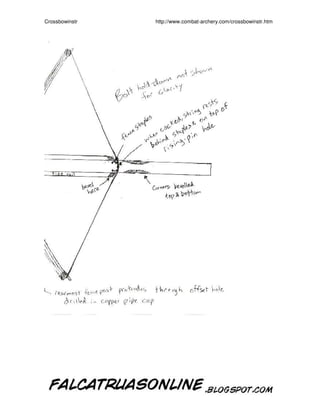

Prenda as hastes com fita adesiva como indicado no diagrama. As ponteiras
devem ficar justas, mas não muito, devem encaixar quando pressionadas. A
cordas irá mantê-las no lugar.
Finalmente, faça ou procure uma corda de 32”. Se for muito longa, torça-a
algumas vezes para diminuir seu tamanho. Se for muito curta, diminua um pouco o
tamanho das hastes. Consiga alguém para ajudá-lo a colocar a corda no arco.
Cuidadosamente puxe-a para trás metade do caminho para ter certeza de que

5. Crossbowinstr http://www.combat-archery.com/crossbowinstr.htm

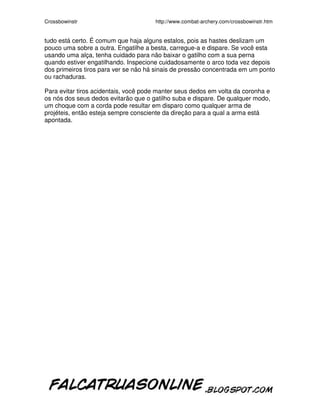

tudo está certo. É comum que haja alguns estalos, pois as hastes deslizam um
pouco uma sobre a outra. Engatilhe a besta, carregue-a e dispare. Se você esta
usando uma alça, tenha cuidado para não baixar o gatilho com a sua perna
quando estiver engatilhando. Inspecione cuidadosamente o arco toda vez depois
dos primeiros tiros para ver se não há sinais de pressão concentrada em um ponto
ou rachaduras.
Para evitar tiros acidentais, você pode manter seus dedos em volta da coronha e
os nós dos seus dedos evitarão que o gatilho suba e dispare. De qualquer modo,
um choque com a corda pode resultar em disparo como qualquer arma de
projéteis, então esteja sempre consciente da direção para a qual a arma está
apontada.

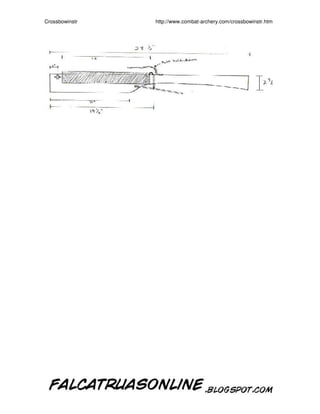

6. Crossbowinstr http://www.combat-archery.com/crossbowinstr.htm

7. Crossbowinstr http://www.combat-archery.com/crossbowinstr.htm

8. Crossbowinstr http://www.combat-archery.com/crossbowinstr.htm

9. Crossbowinstr http://www.combat-archery.com/crossbowinstr.htm

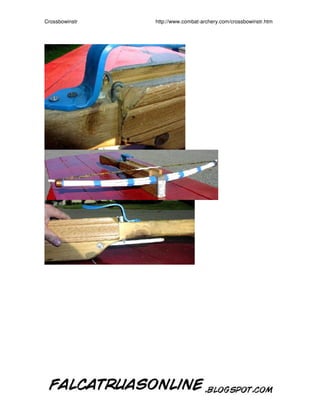

10. Crossbowinstr http://www.combat-archery.com/crossbowinstr.htm

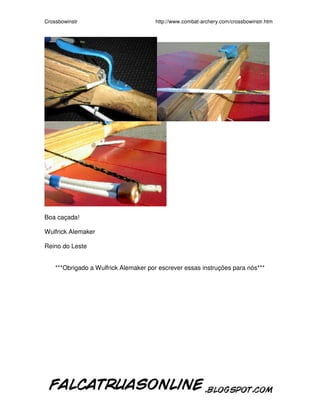

Boa caçada!
Wulfrick Alemaker
Reino do Leste
