Arquitetura de
Computadores
Prof.ª Ms. Elaine Cecília Gatto



                                  1
Famílias de Processadores

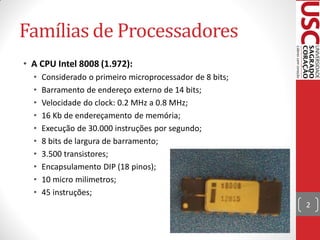

• A CPU Intel 8008 (1.972):
  •   Considerado o primeiro microprocessador de 8 bits;
  •   Barramento de endereço externo de 14 bits;
  •   Velocidade do clock: 0.2 MHz a 0.8 MHz;
  •   16 Kb de endereçamento de memória;
  •   Execução de 30.000 instruções por segundo;
  •   8 bits de largura de barramento;
  •   3.500 transistores;
  •   Encapsulamento DIP (18 pinos);
  •   10 micro milimetros;
  •   45 instruções;
                                                           2

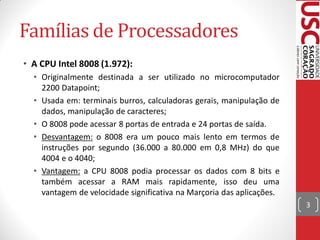

Famílias de Processadores
• A CPU Intel 8008 (1.972):
  • Originalmente destinada a ser utilizado no microcomputador
    2200 Datapoint;
  • Usada em: terminais burros, calculadoras gerais, manipulação de
    dados, manipulação de caracteres;
  • O 8008 pode acessar 8 portas de entrada e 24 portas de saída.
  • Desvantagem: o 8008 era um pouco mais lento em termos de
    instruções por segundo (36.000 a 80.000 em 0,8 MHz) do que
    4004 e o 4040;
  • Vantagem: a CPU 8008 podia processar os dados com 8 bits e
    também acessar a RAM mais rapidamente, isso deu uma
    vantagem de velocidade significativa na Marçoria das aplicações.
                                                                       3

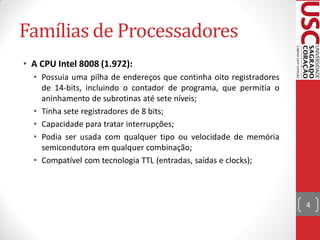

Famílias de Processadores
• A CPU Intel 8008 (1.972):
  • Possuia uma pilha de endereços que continha oito registradores
    de 14-bits, incluindo o contador de programa, que permitia o
    aninhamento de subrotinas até sete níveis;
  • Tinha sete registradores de 8 bits;
  • Capacidade para tratar interrupções;
  • Podia ser usada com qualquer tipo ou velocidade de memória
    semicondutora em qualquer combinação;
  • Compatível com tecnologia TTL (entradas, saídas e clocks);



                                                                     4
Famílias de Processadores




                                  5

Diagrama de Blocos Simplificado
Famílias de Processadores
Controle e Decodificação de Instruções:
Controle do estado de codificação (S0, S1 e S2)
• O processador controla a utilização do barramento de dados e determina se ele
  irá enviar ou receber dados;
• Os sinais de estado S0, S1 e S2, juntamente com o sinal SYNC informam ao
  circuito periférico sobre o estado do processador;
• RDY = READY;
• INT = Interrupções;
• SYNC = sincronização;
• TIMING = relógio;




                                                                                  6

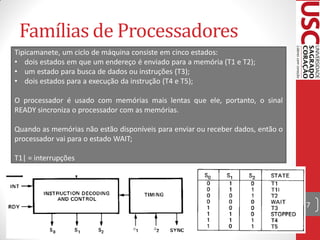

Famílias de Processadores
Tipicamanete, um ciclo de máquina consiste em cinco estados:
• dois estados em que um endereço é enviado para a memória (T1 e T2);
• um estado para busca de dados ou instruções (T3);
• dois estados para a execução da instrução (T4 e T5);

O processador é usado com memórias mais lentas que ele, portanto, o sinal
READY sincroniza o processador com as memórias.

Quando as memórias não estão disponíveis para enviar ou receber dados, então o
processador vai para o estado WAIT;

T1| = interrupções




                                                                                 7
Famílias de Processadores

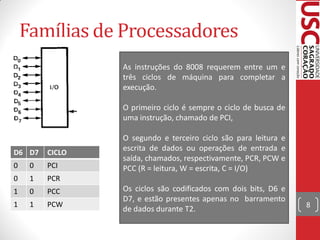

                 As instruções do 8008 requerem entre um e
                 três ciclos de máquina para completar a
                 execução.

                 O primeiro ciclo é sempre o ciclo de busca de
                 uma instrução, chamado de PCI,

                 O segundo e terceiro ciclo são para leitura e
                 escrita de dados ou operações de entrada e
D6 D7    CICLO
                 saída, chamados, respectivamente, PCR, PCW e
0    0   PCI     PCC (R = leitura, W = escrita, C = I/O)
0    1   PCR
1    0   PCC     Os ciclos são codificados com dois bits, D6 e
                 D7, e estão presentes apenas no barramento
1    1   PCW                                                     8
                 de dados durante T2.
Famílias de Processadores




                                   9

Pinagem – Vista exterior do chip
Famílias de Processadores




                                10

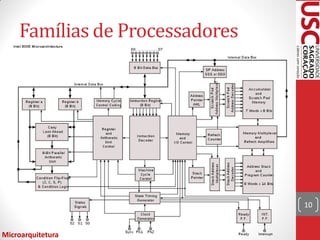

Microarquitetura
Famílias de Processadores

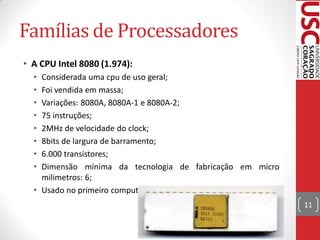

• A CPU Intel 8080 (1.974):
  • Considerada uma cpu de uso geral;
  • Foi vendida em massa;
  • Variações: 8080A, 8080A-1 e 8080A-2;
  • 75 instruções;
  • 2MHz de velocidade do clock;
  • 8bits de largura de barramento;
  • 6.000 transistores;
  • Dimensão mínima da tecnologia de fabricação em micro
    milimetros: 6;
  • Usado no primeiro computador pessoal, chamado ALTAIR.
                                                            11
Famílias de Processadores

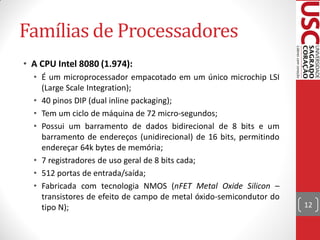

• A CPU Intel 8080 (1.974):
  • É um microprocessador empacotado em um único microchip LSI
    (Large Scale Integration);
  • 40 pinos DIP (dual inline packaging);
  • Tem um ciclo de máquina de 72 micro-segundos;
  • Possui um barramento de dados bidirecional de 8 bits e um
    barramento de endereços (unidirecional) de 16 bits, permitindo
    endereçar 64k bytes de memória;
  • 7 registradores de uso geral de 8 bits cada;
  • 512 portas de entrada/saída;
  • Fabricada com tecnologia NMOS (nFET Metal Oxide Silicon –
    transistores de efeito de campo de metal óxido-semicondutor do
    tipo N);                                                         12

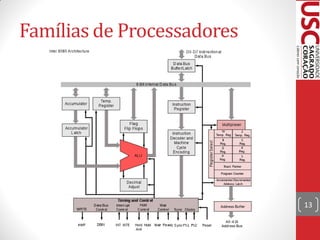

Famílias de Processadores




                            13
Famílias de Processadores




                            14

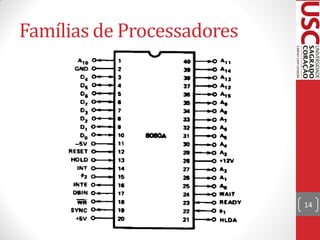

Famílias de Processadores

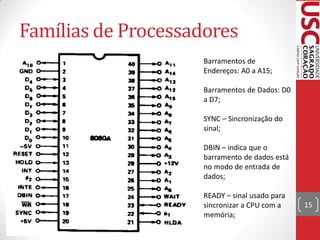

                     Barramentos de
                     Endereços: A0 a A15;

                     Barramentos de Dados: D0
                     a D7;

                     SYNC – Sincronização do
                     sinal;

                     DBIN – indica que o
                     barramento de dados está
                     no modo de entrada de
                     dados;

                     READY – sinal usado para
                     sincronizar a CPU com a    15
                     memória;
Famílias de Processadores

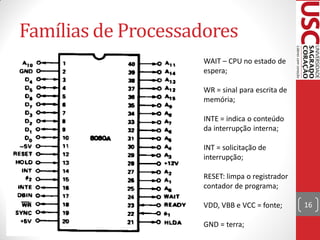

                     WAIT – CPU no estado de
                     espera;

                     WR = sinal para escrita de
                     memória;

                     INTE = indica o conteúdo
                     da interrupção interna;

                     INT = solicitação de
                     interrupção;

                     RESET: limpa o registrador
                     contador de programa;

                     VDD, VBB e VCC = fonte;      16

                     GND = terra;

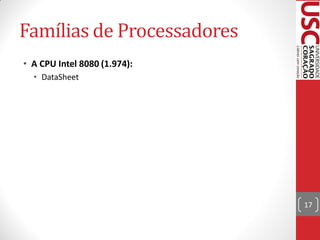

Famílias de Processadores
• A CPU Intel 8080 (1.974):
  • DataSheet




                              17

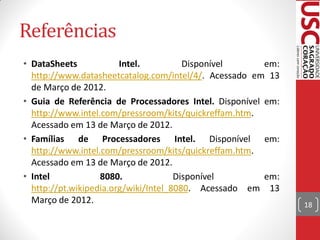

Referências
• DataSheets            Intel.          Disponível      em:
  http://www.datasheetcatalog.com/intel/4/. Acessado em 13
  de Março de 2012.
• Guia de Referência de Processadores Intel. Disponível em:
  http://www.intel.com/pressroom/kits/quickreffam.htm.
  Acessado em 13 de Março de 2012.
• Famílias de Processadores Intel. Disponível em:
  http://www.intel.com/pressroom/kits/quickreffam.htm.
  Acessado em 13 de Março de 2012.
• Intel            8080.              Disponível        em:
  http://pt.wikipedia.org/wiki/Intel_8080. Acessado em 13
  Março de 2012.                                              18

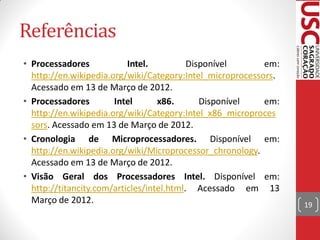

Referências
• Processadores            Intel.          Disponível      em:
  http://en.wikipedia.org/wiki/Category:Intel_microprocessors.
  Acessado em 13 de Março de 2012.
• Processadores        Intel       x86.       Disponível   em:
  http://en.wikipedia.org/wiki/Category:Intel_x86_microproces
  sors. Acessado em 13 de Março de 2012.
• Cronologia de Microprocessadores. Disponível em:
  http://en.wikipedia.org/wiki/Microprocessor_chronology.
  Acessado em 13 de Março de 2012.
• Visão Geral dos Processadores Intel. Disponível em:
  http://titancity.com/articles/intel.html. Acessado em 13
  Março de 2012.                                                 19

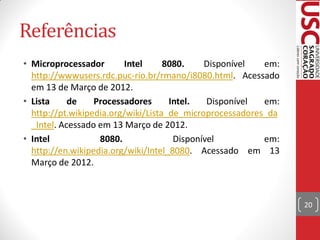

Referências
• Microprocessador       Intel      8080.    Disponível   em:
  http://wwwusers.rdc.puc-rio.br/rmano/i8080.html. Acessado
  em 13 de Março de 2012.
• Lista     de    Processadores      Intel.   Disponível  em:
  http://pt.wikipedia.org/wiki/Lista_de_microprocessadores_da
  _Intel. Acessado em 13 Março de 2012.
• Intel            8080.              Disponível          em:
  http://en.wikipedia.org/wiki/Intel_8080. Acessado em 13
  Março de 2012.



                                                                20
