O documento descreve os principais componentes de uma placa-mãe, incluindo o processador, memória RAM, slots de expansão, conectores para alimentação, discos rígidos, teclado e mouse, e os chips responsáveis por controlar os dispositivos de entrada e saída.

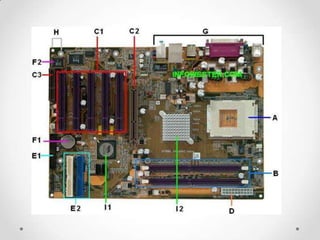

1. Placa-mãe

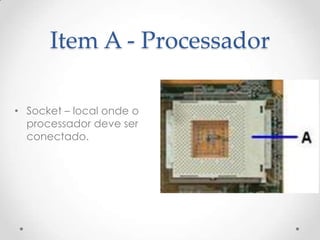

3. Item A - Processador
• Socket – local onde o
processador deve ser
conectado.

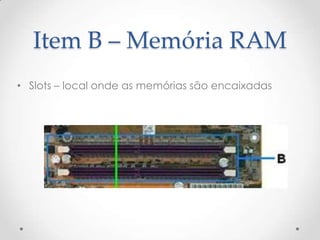

4. Item B – Memória RAM
• Slots – local onde as memórias são encaixadas

5. Item C – Slots de
expansão
• Slots de expansão –
serve para adicionar
componentes extras.
• C1- PCI – rede, som,
modem
• C2 – AGP – Placa de
vídeo
• Atualmente estão
sendo substituídas pelo
PCI Express

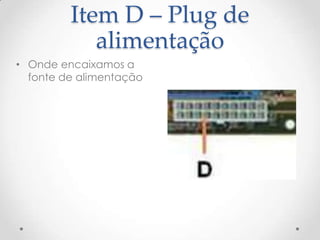

6. Item D – Plug de
alimentação
• Onde encaixamos a
fonte de alimentação

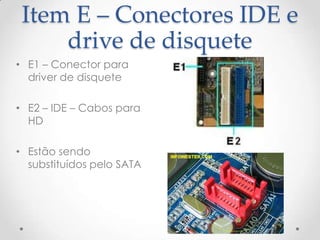

7. Item E – Conectores IDE e
drive de disquete
• E1 – Conector para
driver de disquete
• E2 – IDE – Cabos para
HD
• Estão sendo
substituídos pelo SATA

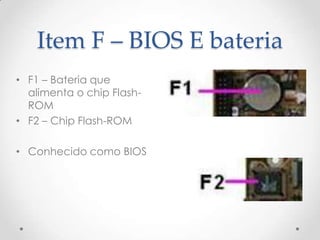

8. Item F – BIOS E bateria
• F1 – Bateria que
alimenta o chip Flash-
ROM
• F2 – Chip Flash-ROM
• Conhecido como BIOS

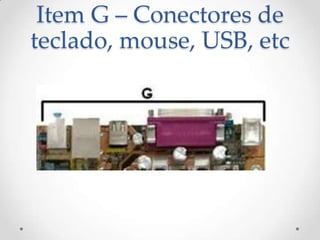

9. Item G – Conectores de
teclado, mouse, USB, etc

10. Item H – Furos de encaixe

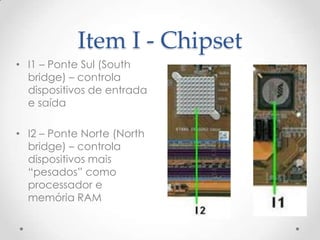

11. Item I - Chipset
• I1 – Ponte Sul (South
bridge) – controla
dispositivos de entrada
e saída
• I2 – Ponte Norte (North
bridge) – controla
dispositivos mais
“pesados” como
processador e
memória RAM

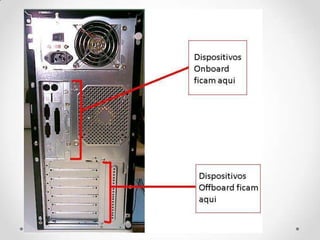

12. Placas-mãe Onboard e
Offboard
Offboard Onboard
