1. Curso de Microcontroladores PIC
Programação em linguagem C

2. Introdução
O que é um microcontrolador?
Microcontrolador X microprocessador
Aplicações
PIC16F628A e PIC16F876A

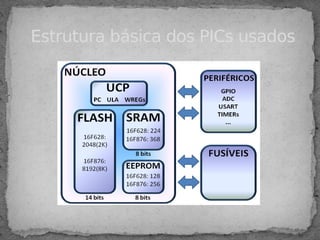

3. Estrutura básica dos PICs usados

4. Clique para editar os estilos do texto mestre
Segundo nível
 Terceiro nível
Quarto nível
 Quinto nível

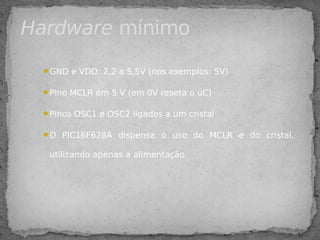

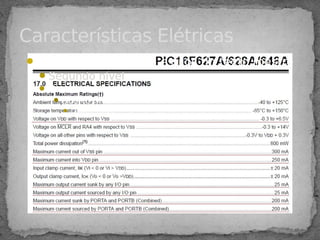

Características Elétricas

5. GND e VDD: 2,2 a 5,5V (nos exemplos: 5V)
Pino MCLR em 5 V (em 0V reseta o uC)
Pinos OSC1 e OSC2 ligados a um cristal
O PIC16F628A dispensa o uso do MCLR e do cristal,
utilizando apenas a alimentação

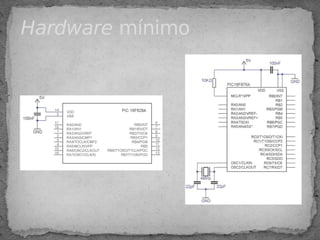

Hardware mínimo

6. Hardware mínimo

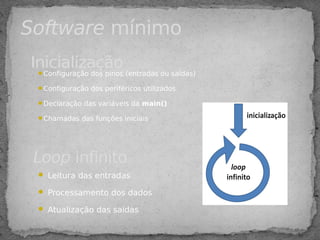

7. Configuração dos pinos (entradas ou saídas)
Configuração dos periféricos utilizados
Declaração das variáveis da main()
Chamadas das funções iniciais
Inicialização
 Leitura das entradas
 Processamento dos dados
 Atualização das saídas
Loop infinito
Software mínimo

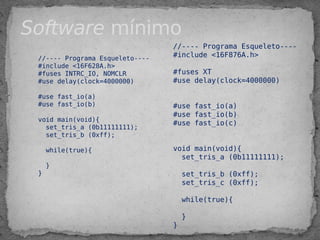

8. //---- Programa Esqueleto----
#include <16F628A.h>
#fuses INTRC_IO, NOMCLR
#use delay(clock=4000000)
#use fast_io(a)
#use fast_io(b)
void main(void){
set_tris_a (0b11111111);
set_tris_b (0xff);
while(true){
}
}
//---- Programa Esqueleto----
#include <16F876A.h>
#fuses XT
#use delay(clock=4000000)
#use fast_io(a)
#use fast_io(b)
#use fast_io(c)
void main(void){
set_tris_a (0b11111111);
set_tris_b (0xff);
set_tris_c (0xff);
while(true){
}
}
Software mínimo

9. O compilador é case insensitive!
Output_high(pino);
Ex: output_high(PIN_A0);
Output_low(pino);
Ex: output_low(PIN_A1);
Output_toggle(pino);
Ex: Output_toggle(PIN_A2);
Output_x(dado);
Ex: Output_a(0b00010001);
Funções de saída / tris
Output_float(pino)
Ex:
Output_float(PIN_A4);
Output_drive(pino)
Ex:
Output_drive(PIN_A5);

10. delay_ms(tempo em milisegundos);
delay_us(tempo em microsegundos);
delay_cycles(tempo em ciclos);
Funções de delay

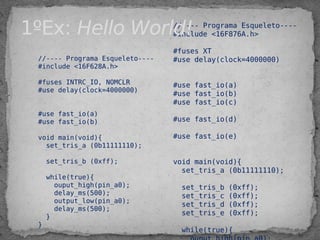

11. //---- Programa Esqueleto----
#include <16F628A.h>
#fuses INTRC_IO, NOMCLR
#use delay(clock=4000000)
#use fast_io(a)
#use fast_io(b)
void main(void){
set_tris_a (0b11111110);
set_tris_b (0xff);
while(true){
ouput_high(pin_a0);
delay_ms(500);
output_low(pin_a0);
delay_ms(500);
}
}
//---- Programa Esqueleto----
#include <16F876A.h>
#fuses XT
#use delay(clock=4000000)
#use fast_io(a)
#use fast_io(b)
#use fast_io(c)
#use fast_io(d)
#use fast_io(e)
void main(void){
set_tris_a (0b11111110);
set_tris_b (0xff);
set_tris_c (0xff);
set_tris_d (0xff);
set_tris_e (0xff);
while(true){
1ºEx: Hello World!

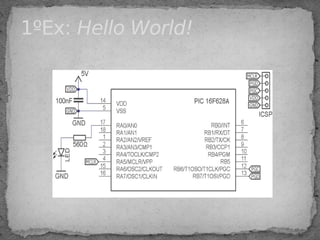

12. 1ºEx: Hello World!

13. 1ºEx: Hello World!

14. Em uma entrada utilizada para ler um botão,
deve-se usar um resistor ligado ao terra. Sem
o resistor (chamado de pull-down), se o botão
não estiver pressionado, o nivel lógico na
entrada não será zero, pois este está em alta
impedância. Esse estado pode ser
denominado floating (flutuando), onde o sinal
não tem um valor fixo, fica variando
aleatoriamente em função de ruídos locais.
Push-button e o Resistor de Pull-
down

15. Input(pino);
Ex: if(input(pin_a0)){
...
}
Input_x();
Ex: a = Input_a();
Input_state(pino);
Ex: estado = input_state(PIN_A2);
Funções entrada digital

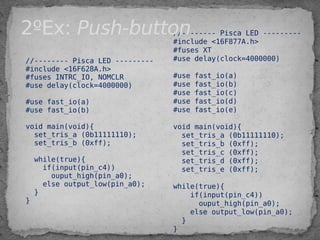

16. //-------- Pisca LED ---------
#include <16F628A.h>
#fuses INTRC_IO, NOMCLR
#use delay(clock=4000000)
#use fast_io(a)
#use fast_io(b)
void main(void){
set_tris_a (0b11111110);
set_tris_b (0xff);
while(true){
if(input(pin_c4))
ouput_high(pin_a0);
else output_low(pin_a0);
}
}
//-------- Pisca LED ---------
#include <16F877A.h>
#fuses XT
#use delay(clock=4000000)
#use fast_io(a)
#use fast_io(b)
#use fast_io(c)
#use fast_io(d)
#use fast_io(e)
void main(void){
set_tris_a (0b11111110);
set_tris_b (0xff);
set_tris_c (0xff);
set_tris_d (0xff);
set_tris_e (0xff);
while(true){
if(input(pin_c4))
ouput_high(pin_a0);
else output_low(pin_a0);
}
}
2ºEx: Push-button

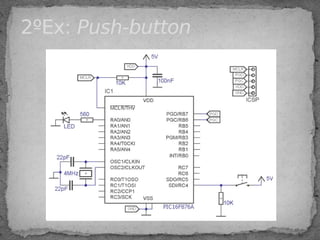

17. 2ºEx: Push-button

18. Podemos engatilhar uma rotina específica
dentro do nosso microcontrolador a partir de
sinais externos ou mesmo eventos internos do
microcontrolador, sendo esta uma forma mais
eficiente de controlar as suas atividades já
que desta forma não há perda de tempo ao se
realizar a leitura do estado do pino a cada
ciclo de trabalho.
Interrupção externa

19. Enable_interrupts(parâmetros)
Ex: enable_interrupts(GLOBAL|INT_RB0)
Ext_int_edge(parâmetros)
ex: ext_int_edge(L_TO_H)
Definição da interrupção:
#INT_RB
Void funcao(){
código
}
Funções básicas: Interrupção

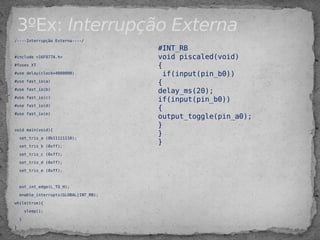

20. 3ºEx: Interrupção Externa
/----Interrupção Externa----/
#include <16F877A.h>
#fuses XT
#use delay(clock=4000000)
#use fast_io(a)
#use fast_io(b)
#use fast_io(c)
#use fast_io(d)
#use fast_io(e)
void main(void){
set_tris_a (0b11111110);
set_tris_b (0xff);
set_tris_c (0xff);
set_tris_d (0xff);
set_tris_e (0xff);
ext_int_edge(L_TO_H);
enable_interrupts(GLOBAL|INT_RB);
while(true){
sleep();
}
}
#INT_RB
void piscaled(void)
{
if(input(pin_b0))
{
delay_ms(20);
if(input(pin_b0))
{
output_toggle(pin_a0);
}
}
}

21. • #include <lcdt.c>
• Biblioteca de comunicação com o LCD,
• lcd_init()
• Inicializa o LCD
• Lcd_gotoxy(posição x, posição y)
• Vai para a posição x,y do lcd. O canto superior esquerdo é a
posição (1,1)
• lcd_getc(posição x, posição y)
• Pega o caracter da posição x,y
• Printf(lcd_putc,”Mensagem”)
• Escreve a mensagem na tela a partir da posição atual.
Display LCD

22. f - Apaga todo o conteúdo do lcd e volta à
posição (1,1)
b – Volta 1 caractere no lcd
n – pula uma linha
Display LCD

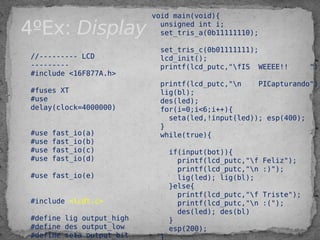

23. 4ºEx: Display
//--------- LCD
---------
#include <16F877A.h>
#fuses XT
#use
delay(clock=4000000)
#use fast_io(a)
#use fast_io(b)
#use fast_io(c)
#use fast_io(d)
#use fast_io(e)
#include <lcdt.c>
#define lig output_high
#define des output_low
#define seta output_bit
void main(void){
unsigned int i;
set_tris_a(0b11111110);
set_tris_c(0b01111111);
lcd_init();
printf(lcd_putc,"fIS WEEEE!! ");
printf(lcd_putc,"n PICapturando");
lig(bl);
des(led);
for(i=0;i<6;i++){
seta(led,!input(led)); esp(400);
}
while(true){
if(input(bot)){
printf(lcd_putc,"f Feliz");
printf(lcd_putc,"n :)");
lig(led); lig(bl);
}else{
printf(lcd_putc,"f Triste");
printf(lcd_putc,"n :(");
des(led); des(bl)
}
esp(200);
}

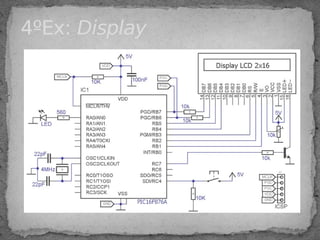

24. 4ºEx: Display

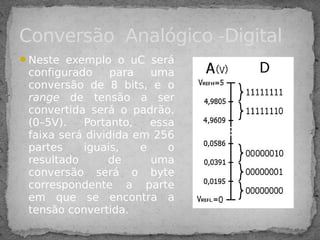

25. Neste exemplo o uC será
configurado para uma
conversão de 8 bits, e o
range de tensão a ser
convertida será o padrão,
(0–5V). Portanto, essa
faixa será dividida em 256
partes iguais, e o
resultado de uma
conversão será o byte
correspondente a parte
em que se encontra a
tensão convertida.
Conversão Analógico -Digital

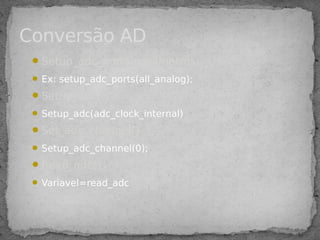

26. Setup_adc_ports(parâmetros)
 Ex: setup_adc_ports(all_analog);
Setup_adc()
 Setup_adc(adc_clock_internal)
Set_adc_channel()
 Setup_adc_channel(0);
Read_adc()
 Variavel=read_adc
Conversão AD

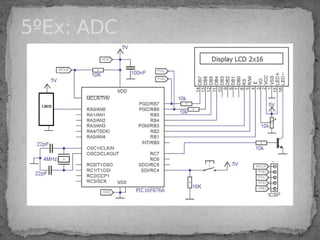

27. 5ºEx: ADC

28.  Para cada para cada grau de temperatura
a tensão de saída do LM35 é de 10 mV
Sensor de Temperatura : LM35

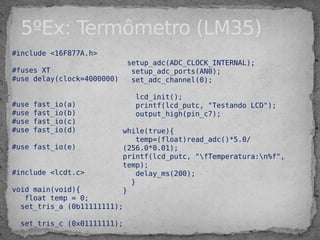

29. #include <16F877A.h>
#fuses XT
#use delay(clock=4000000)
#use fast_io(a)
#use fast_io(b)
#use fast_io(c)
#use fast_io(d)
#use fast_io(e)
#include <lcdt.c>
void main(void){
float temp = 0;
set_tris_a (0b11111111);
set_tris_c (0x01111111);
5ºEx: Termômetro (LM35)
setup_adc(ADC_CLOCK_INTERNAL);
setup_adc_ports(AN0);
set_adc_channel(0);
lcd_init();
printf(lcd_putc, "Testando LCD");
output_high(pin_c7);
while(true){
temp=(float)read_adc()*5.0/
(256.0*0.01);
printf(lcd_putc, "fTemperatura:n%f",
temp);
delay_ms(200);
}
}

30. A UART é definida como um periférico de
comunicação entre dispositivos digitais. Este
módulo se baseia no protocolo RS-232, o mais
popular padrão de comunicação assíncrona, ou
seja, entre dispositivos com fontes de relógio
distintas. A grande maioria dos uCs possuem
este hardware integrado. Uma comunicação
síncrona permite uma taxa de transmissão mais
elevada, pois o instante da leitura do sinal é bem
definido devido à referência do relógio. O nosso
exemplo abordará a comunicação assíncrona.
Comunicação Serial (UART)

31. Clique para editar os estilos do texto mestre
Segundo nível
 Terceiro nível
Quarto nível
 Quinto nível
Start bit: Avisa que a transferência de um dado será feita. Possui
nível lógico zero.
Stop bit: Avisa que a transferência do dado foi finalizada. Possui
nível lógico um.
Baud rate: Determina quantos bits estarão contidos em um
segundo de comunicação.
Tempo de bit: É o tempo de duração de um bit, tem o valor 1/
(baud rate).
Payload: É a carga de dados da comunicação, nesse caso o
caractere “a”.

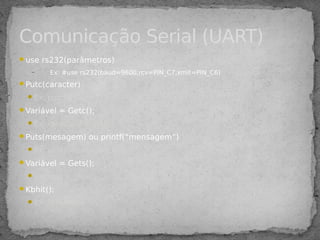

32. use rs232(parâmetros)
– Ex: #use rs232(baud=9600,rcv=PIN_C7,xmit=PIN_C6)
Putc(caracter)
Ex: putc(‘a’)
Variável = Getc();
Ex: caractere = getc();
Puts(mesagem) ou printf(“mensagem”)
Ex: puts(“mensagem feliz”)
Variável = Gets();
Ex: msg = gets();
Kbhit();
Ex: if(kbhit());
Comunicação Serial (UART)

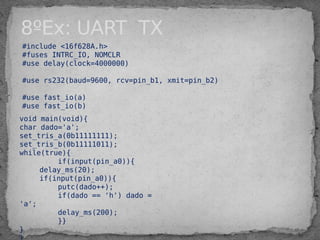

33. #include <16f628A.h>
#fuses INTRC_IO, NOMCLR
#use delay(clock=4000000)
#use rs232(baud=9600, rcv=pin_b1, xmit=pin_b2)
#use fast_io(a)
#use fast_io(b)
void main(void){
char dado='a';
set_tris_a(0b11111111);
set_tris_b(0b11111011);
while(true){
if(input(pin_a0)){
delay_ms(20);
if(input(pin_a0)){
putc(dado++);
if(dado == 'h') dado =
'a';
delay_ms(200);
}}
}
8ºEx: UART TX

34. 8º Ex: UART TX
Clique para editar os estilos do texto mestre
Segundo nível
 Terceiro nível
Quarto nível
 Quinto nível

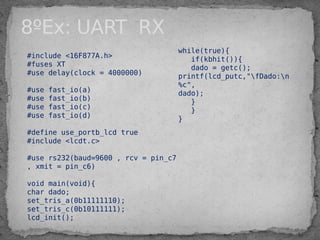

35. 8ºEx: UART RX
#include <16F877A.h>
#fuses XT
#use delay(clock = 4000000)
#use fast_io(a)
#use fast_io(b)
#use fast_io(c)
#use fast_io(d)
#define use_portb_lcd true
#include <lcdt.c>
#use rs232(baud=9600 , rcv = pin_c7
, xmit = pin_c6)
void main(void){
char dado;
set_tris_a(0b11111110);
set_tris_c(0b10111111);
lcd_init();
while(true){
if(kbhit()){
dado = getc();
printf(lcd_putc,"fDado:n
%c",
dado);
}
}
}

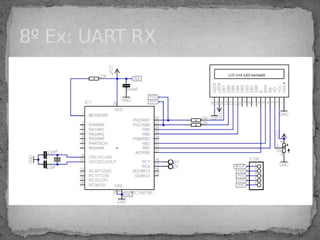

36. 8º Ex: UART RX

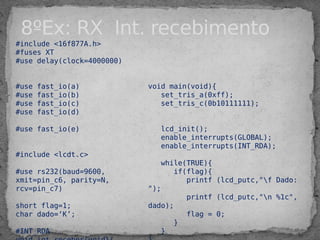

37. #include <16f877A.h>
#fuses XT
#use delay(clock=4000000)
#use fast_io(a)
#use fast_io(b)
#use fast_io(c)
#use fast_io(d)
#use fast_io(e)
#include <lcdt.c>
#use rs232(baud=9600,
xmit=pin_c6, parity=N,
rcv=pin_c7)
short flag=1;
char dado=‘K’;
#INT_RDA
void main(void){
set_tris_a(0xff);
set_tris_c(0b10111111);
lcd_init();
enable_interrupts(GLOBAL);
enable_interrupts(INT_RDA);
while(TRUE){
if(flag){
printf (lcd_putc,"f Dado:
");
printf (lcd_putc,"n %1c",
dado);
flag = 0;
}
}
8ºEx: RX Int. recebimento

38. Os Timers são periféricos responsáveis pela
contagem de tempo, mas que também podem
ser usados para contar pulsos de um sinal
externo. São muito úteis quando se deseja um
intervalo de tempo preciso entre eventos.
Podem realizar o papel da função
“delay_ms(X);”, mas permitindo que o
programa trabalhe em outras atividades
enquanto o tempo está sendo contado.

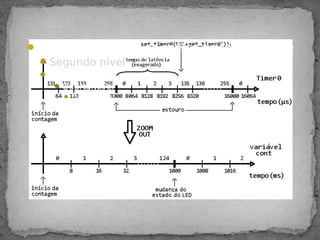

Timer

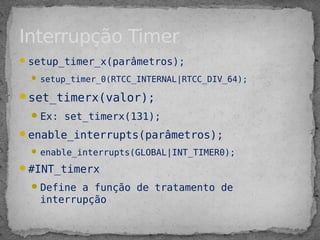

39. setup_timer_x(parâmetros);
 setup_timer_0(RTCC_INTERNAL|RTCC_DIV_64);
set_timerx(valor);
Ex: set_timerx(131);
enable_interrupts(parâmetros);
 enable_interrupts(GLOBAL|INT_TIMER0);
#INT_timerx
Define a função de tratamento de
interrupção
Interrupção Timer

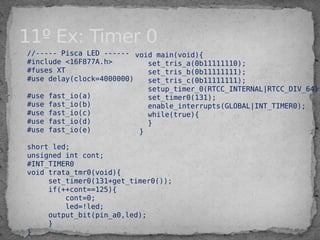

40. 11º Ex: Timer 0
//----- Pisca LED ------
#include <16F877A.h>
#fuses XT
#use delay(clock=4000000)
#use fast_io(a)
#use fast_io(b)
#use fast_io(c)
#use fast_io(d)
#use fast_io(e)
short led;
unsigned int cont;
#INT_TIMER0
void trata_tmr0(void){
set_timer0(131+get_timer0());
if(++cont==125){
cont=0;
led=!led;
output_bit(pin_a0,led);
}
}
void main(void){
set_tris_a(0b11111110);
set_tris_b(0b11111111);
set_tris_c(0b11111111);
setup_timer_0(RTCC_INTERNAL|RTCC_DIV_64);
set_timer0(131);
enable_interrupts(GLOBAL|INT_TIMER0);
while(true){
}
}

41. Clique para editar os estilos do texto mestre
Segundo nível
 Terceiro nível
Quarto nível
 Quinto nível

42. FIM
