Este documento é uma prova com 3 questões sobre circuitos eletrônicos. A primeira pergunta pede para desenhar a forma de onda em um diodo com tensão de ativação de 0,7V. A segunda pergunta calcula o valor mínimo e máximo de uma resistência para ativar um diodo zener de 10V com corrente máxima de 5mA. A terceira pergunta calcula o valor de uma resistência para acender um LED de 2V e 10mA usando um diodo zener de 10V e 10mA conduzindo.

1. Av. Victor Barreto, 2288 – 992010-000 – CANOAS –RS-BRASIL – CNPJ 92.741.990/0040-43
FONE: (51) 3476-8500 – FAX: (51) 3472-3511 – WWW.unilasalle.edu.br
Esta Prova P1 vale 10 pontos.
Q1 – 2 pontos) Desenhe a forma de onda nos terminais A-B, com os máximos e mínimos de
tensão, considerando a tensão de ativação do diodo de 0,7V.
Nome: Matricula: Nota:
Disciplina: Curso:
Docente: Prof. Diogo Scolari Grau: P1|| Data: 08 / 04 / 2015

2. Av. Victor Barreto, 2288 – 992010-000 – CANOAS –RS-BRASIL – CNPJ 92.741.990/0040-43
FONE: (51) 3476-8500 – FAX: (51) 3472-3511 – WWW.unilasalle.edu.br

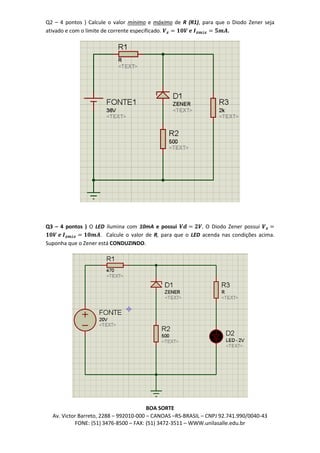

Q2 – 4 pontos ) Calcule o valor mínimo e máximo de R (R1), para que o Diodo Zener seja
ativado e com o limite de corrente especificado. 𝑽 𝒛 = 𝟏𝟎𝑽 𝒆 𝑰 𝒛𝒎á𝒙 = 𝟓𝒎𝑨.
Q3 – 4 pontos ) O LED ilumina com 10mA e possui 𝑽𝒅 = 𝟐𝑽. O Diodo Zener possui 𝑽 𝒛 =
𝟏𝟎𝑽 𝒆 𝑰 𝒛𝒎á𝒙 = 𝟏𝟎𝒎𝑨. Calcule o valor de R, para que o LED acenda nas condições acima.
Suponha que o Zener está CONDUZINDO.
BOA SORTE
