O documento descreve cabos pára-raios com fibras ópticas para linhas aéreas de transmissão de energia elétrica. Esses cabos substituem completamente os cabos de para-raios convencionais e permitem a comunicação através de fibras ópticas, além de proteger contra descargas atmosféricas. Eles possuem vantagens como menor custo de transmissão de informação, interligação de centros em menor distância e possibilidade de exploração comercial.

1. Serviços de Redes 2010/1 Anderson Zardo e Roberto Bragagnolo Prof: José Fernando Weege

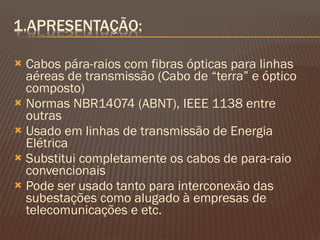

2. Cabos pára-raios com fibras ópticas para linhas aéreas de transmissão (Cabo de “terra” e óptico composto) Normas NBR14074 (ABNT), IEEE 1138 entre outras Usado em linhas de transmissão de Energia Elétrica Substitui completamente os cabos de para-raio convencionais Pode ser usado tanto para interconexão das subestações como alugado à empresas de telecomunicações e etc.

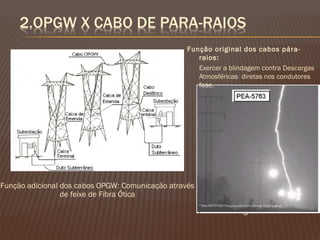

3. Função adicional dos cabos OPGW: Comunicação através de feixe de Fibra Ótica Função original dos cabos pára-raios: Exercer a blindagem contra Descargas Atmosféricas diretas nos condutores fase.

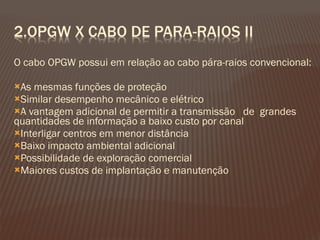

4. O cabo OPGW possui em relação ao cabo pára-raios convencional: As mesmas funções de proteção Similar desempenho mecânico e elétrico A vantagem adicional de permitir a transmissão de grandes quantidades de informação a baixo custo por canal Interligar centros em menor distância Baixo impacto ambiental adicional Possibilidade de exploração comercial Maiores custos de implantação e manutenção

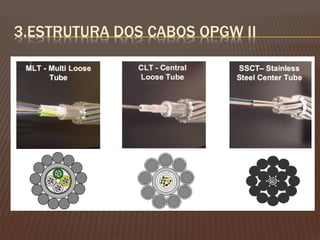

5. Seção típica do Cabo OPGW Vista do Cabo OPGW Cabo Pára-Raios Convencional OHGW : Overhead Ground Wire 01- Elemento Central de Tração 02-Tubete Plástico 03-Fibra Óptica 04-Composto de Preenchimento 05-Enfaixamento 06-Tubo de Alumínio 07-Fios de Alumínio

7. Custo de instalação por quilômetro é inferior a um cabo enterrado Menos suscetível a acidentes: cabos enterrados podem ser danificados por escavações de qualquer natureza. Fonte de receita adicional para concessionárias de energia elétrica

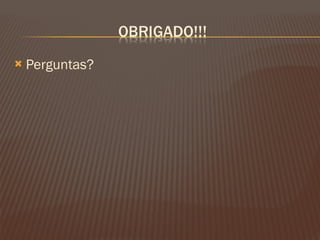

8. Perguntas?
