.NET Micro Framework
Este documento discute o desenvolvimento de sistemas embebidos usando o .NET Micro Framework. Apresenta a arquitetura do .NET Micro Framework e como ele permite aos programadores desenvolver aplicações para dispositivos embebidos usando C# em um ambiente gerenciado semelhante ao .NET Framework completo. Também lista alguns dos produtos disponíveis no mercado que suportam o .NET Micro Framework.
.NET Micro Framework
- 1. Projecto e Seminário07/08 29439 – Pedro Januário [email_address]

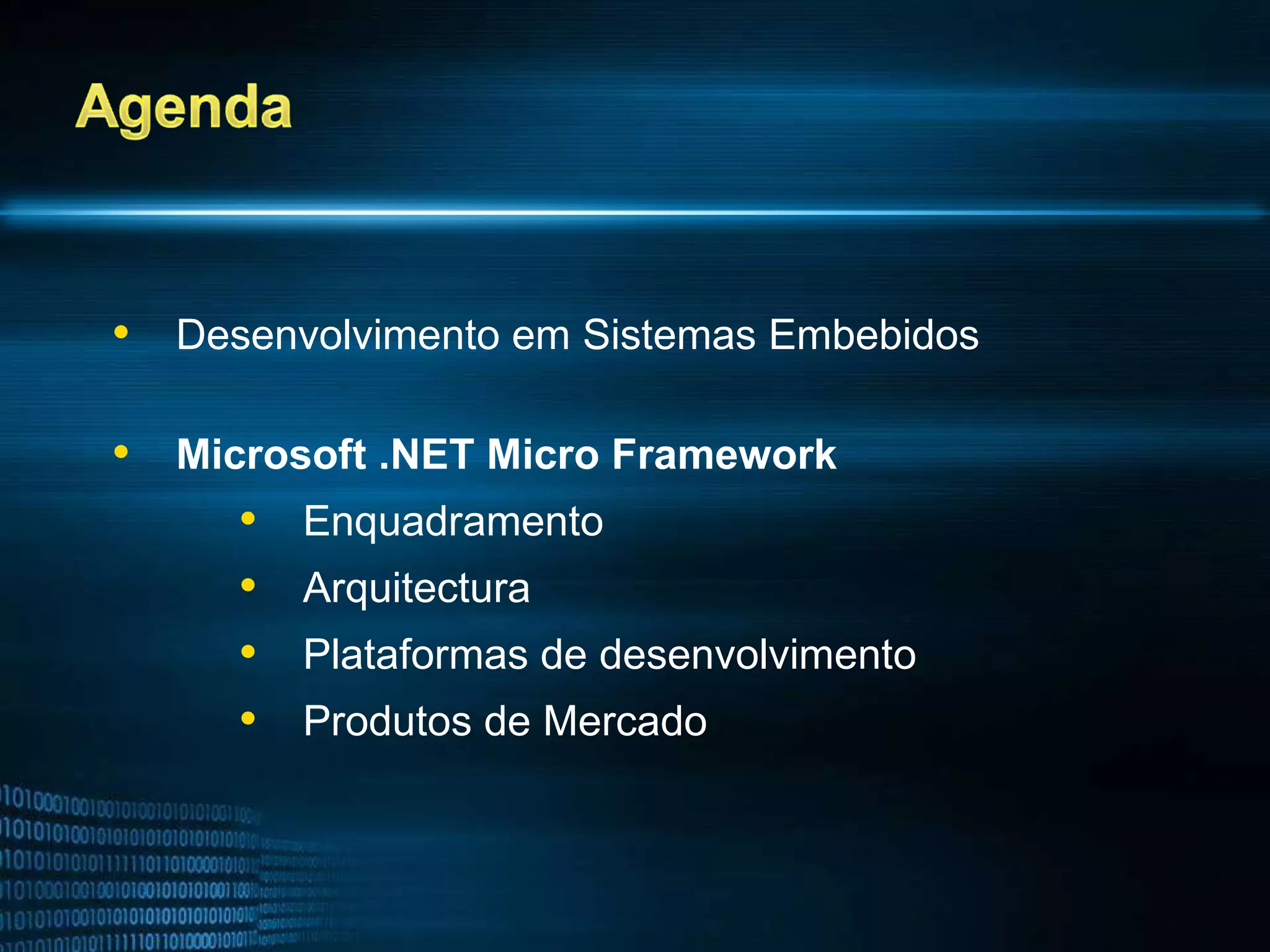

- 2. Desenvolvimento em SistemasEmbebidos Microsoft .NET Micro Framework Enquadramento Arquitectura Plataformas de desenvolvimento Produtos de Mercado
- 3. Sistemas Embebidos Dispositivosdedicados Controlos Remotos Data Loggers Características Essenciais Custo reduzido Pequenas dimensões Elevado índice de fiabilidade Reduzido consumo de energia
- 4. Desenvolvimento em Cou C++ Ferramentas, bibliotecas e device drivers muito aquém Interacção com hardware invulgar e mal documentado Dificuldades em fazer debug para detectar os erros Quase impossível simular o hardware correctamente Software orientado a um hardware específico

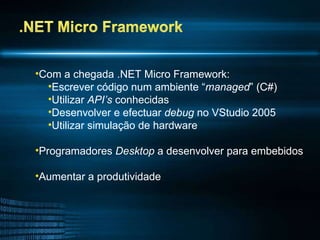

- 5. Com a chegada.NET Micro Framework: Escrever código num ambiente “ managed ” (C#) Utilizar API’s conhecidas Desenvolver e efectuar debug no VStudio 2005 Utilizar simulação de hardware Programadores Desktop a desenvolver para embebidos Aumentar a produtividade

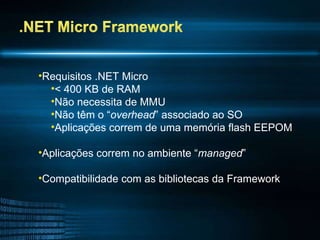

- 6. Requisitos .NET Micro< 400 KB de RAM Não necessita de MMU Não têm o “ overhead ” associado ao SO Aplicações correm de uma memória flash EEPOM Aplicações correm no ambiente “ managed ” Compatibilidade com as bibliotecas da Framework
- 7.

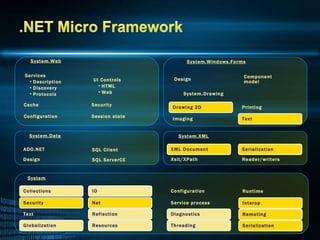

- 8. Services Description DiscoveryProtocols UI Controls HTML Web Design Configuration Cache Session state Security Imaging Drawing 2D Text Printing Design ADO.NET SQL ServerCE SQL Client Xslt/XPath XML Document Reader/writers Serialization Service process Configuration Threading Diagnostics Net IO Resources Reflection Security Collections Globalization Text Component model System.Drawing System.Windows.Forms System.Web System.Data System.XML System Interop Runtime Serialization Remoting

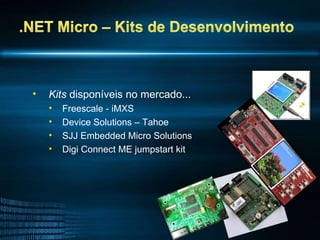

- 9. Kits disponíveis no mercado... Freescale - iMXS Device Solutions – Tahoe SJJ Embedded Micro Solutions Digi Connect ME jumpstart kit
- 10. POS, Impressoras POSControlos remotos Dispositivos Windows SideShow Molduras digitais Sistemas de monitorização de segurança em veículos

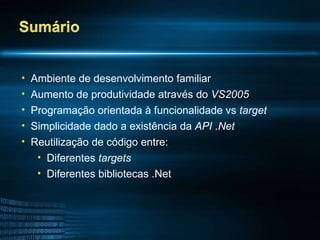

- 11. Ambiente de desenvolvimentofamiliar Aumento de produtividade através do VS2005 Programação orientada à funcionalidade vs target Simplicidade dado a existência da API .Net Reutilização de código entre: Diferentes targets Diferentes bibliotecas .Net
- 12. Embedded Programming withMicrosoft .NET Micro Framework Expert .Net Micro Framework .Net Micro Framework Team http://blogs.msdn.com/netmfteam http://www.dotnetmicroframework.com Rob Miles http://www.robmiles.com MSDN Embedded Center http://msdn2.microsoft.com/en-us/embedded/bb267253.aspx Blog Pavel Bánský http://bansky.net/blog/
Notas do Editor
- #2 01/07/12 15:52 © 2004 Microsoft Corporation. All rights reserved. This presentation is for informational purposes only. Microsoft makes no warranties, express or implied, in this summary. Next Generation Business Solutions Platform Strategy Review
- #4 São sistemas dedicados criados com algumas funcionalidades específicas; Tipicamente, são utilizados como partes integrantes outros dispositivos; Dado que estes são dedicados a tarefas especifica é possível optimiza-los, reduzindo o seu tamanho e custo; Dispositivos dedicados Moldura digital Dispositivos de apresentação
- #5 C ou C++, ou pior ainda em assembly Utilização de colecções de ferramentas e device drivers muito aquém do desejado Interacção com hardware invulgar e mal documentado Dificuldades de debug para detectar os erros Quase impossível emular o hardware correctamente, o que leva a desenvolver sempre com hardware por trás Muito, Muito raramente é possível reutilizar uma peça de software, dado que o desenvolvimento é orientado a produtos alvo
- #6 Aumento da produtividade através da utilização das novas ferramentas (C# e VS2005) Reutilização de código entre as diferentes plataformas
- #7 How It Work? C# fonte é compilado para Microsoft Intermediate Language (MSIL); MSIL é comprimido e interpretado pelo device .Net Micro, executando assiim intruções IL; As aplicações correm assim que o dispositivos se ligar; Não existe a necessidade de um SO; As aplicações correm nativamente no hardware através de sistema de runtime (boot), simplificando o instalação da app. Um subset da API .Net encontra-se disponivel atraves do sistema de runtime, em detrimento de um SO.

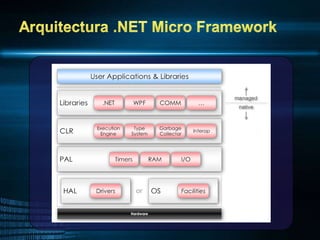

- #8 HAL Base da .NET Micro é a a camada abstracta de hardware (HAL), tipicamente 20-30 KB; Única parte que se encontra directamente relacionada com o hardware, promovo uma interface genérica de acesso a IO e ISRs; Esta permite implementar aplicações de boot e facilita a interacção com hardware; PAL Camada que expõe uma interface de abstracções relacionadas com a HAL, com blocos de memória, timers e I/O;
- #9 Debugging inside Target Single stepping, breakpoints, watched variables, exception handling, trace points, thread suspension Comprehensive emulation support Write code to emulate your own hardware and plug into emulator
- #10 Freescale – Ideal para dispositivos de SideShow Tahoe – Extremamente completo, muito e diferentes tipos de inputs
- #12 Ambiente de desenvolvimento familiar Aumento de produtividade através do VS2005 Programação orientada à funcionalidade vs target Simplicidade dado a existência da API .Net Reutilização de código entre: Diferentes targets Diferentes bibliotecas .Net
