1. Métricas de Similaridade de Imagens
Pós-graduação em Geociências
Museu Nacional / UFRJ
Instituto de Matemática e Estatística- IME UERJ
FELIPE SCHIMITH BATISTA
Aluno de Mestrado

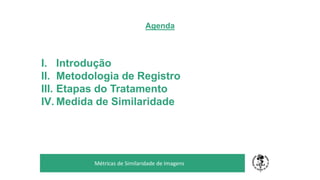

2. Agenda
TÍTULO DO SEU SEMINÁRIO
Subtítulo
Métricas de Similaridade de Imagens
I. Introdução
II. Metodologia de Registro
III. Etapas do Tratamento
IV. Medida de Similaridade

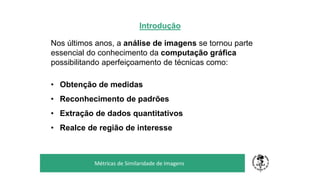

3. Introdução
Nos últimos anos, a análise de imagens se tornou parte
essencial do conhecimento da computação gráfica
possibilitando aperfeiçoamento de técnicas como:
• Obtenção de medidas
• Reconhecimento de padrões
• Extração de dados quantitativos
• Realce de região de interesse
TÍTULO DO SEU SEMINÁRIO
Subtítulo
Métricas de Similaridade de Imagens

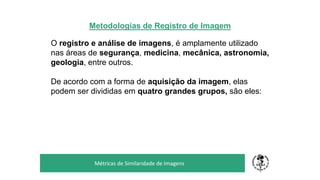

4. Metodologias de Registro de Imagem
O registro e análise de imagens, é amplamente utilizado
nas áreas de segurança, medicina, mecânica, astronomia,
geologia, entre outros.
De acordo com a forma de aquisição da imagem, elas
podem ser divididas em quatro grandes grupos, são eles:
TÍTULO DO SEU SEMINÁRIO
Subtítulo
Métricas de Similaridade de Imagens

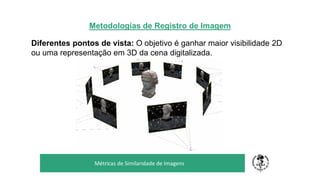

5. Metodologias de Registro de Imagem
Diferentes pontos de vista: O objetivo é ganhar maior visibilidade 2D
ou uma representação em 3D da cena digitalizada.
TÍTULO DO SEU SEMINÁRIO
Subtítulo
Métricas de Similaridade de Imagens

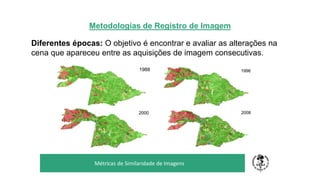

6. Metodologias de Registro de Imagem
Diferentes épocas: O objetivo é encontrar e avaliar as alterações na
cena que apareceu entre as aquisições de imagem consecutivas.
TÍTULO DO SEU SEMINÁRIO
Subtítulo
Métricas de Similaridade de Imagens

7. Metodologias de Registro de Imagem

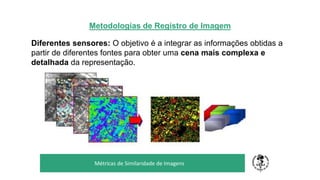

Diferentes sensores: O objetivo é a integrar as informações obtidas a
partir de diferentes fontes para obter uma cena mais complexa e
detalhada da representação.
TÍTULO DO SEU SEMINÁRIO
Subtítulo
Métricas de Similaridade de Imagens

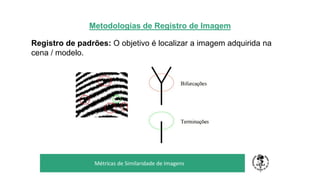

8. Metodologias de Registro de Imagem
Registro de padrões: O objetivo é localizar a imagem adquirida na
cena / modelo.
TÍTULO DO SEU SEMINÁRIO
Subtítulo
Métricas de Similaridade de Imagens

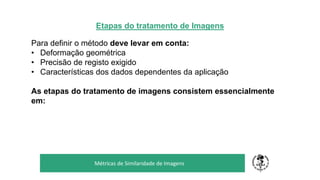

9. Etapas do tratamento de Imagens
Para definir o método deve levar em conta:
• Deformação geométrica
• Precisão de registo exigido
• Características dos dados dependentes da aplicação
As etapas do tratamento de imagens consistem essencialmente
em:
TÍTULO DO SEU SEMINÁRIO
Subtítulo
Métricas de Similaridade de Imagens

10. Etapas do tratamento de Imagens

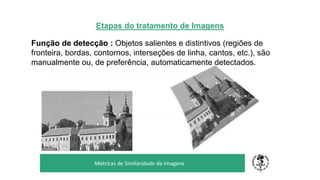

Função de detecção : Objetos salientes e distintivos (regiões de
fronteira, bordas, contornos, interseções de linha, cantos, etc.), são
manualmente ou, de preferência, automaticamente detectados.
TÍTULO DO SEU SEMINÁRIO
Subtítulo
Métricas de Similaridade de Imagens

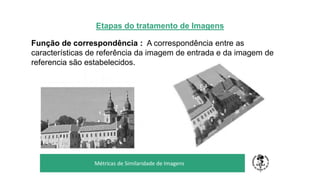

11. Etapas do tratamento de Imagens
Função de correspondência : A correspondência entre as
características de referência da imagem de entrada e da imagem de
referencia são estabelecidos.
TÍTULO DO SEU SEMINÁRIO
Subtítulo
Métricas de Similaridade de Imagens

12. Etapas do tratamento de Imagens

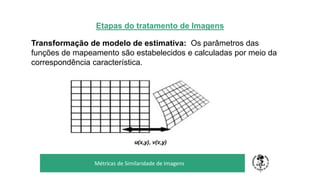

Transformação de modelo de estimativa: Os parâmetros das
funções de mapeamento são estabelecidos e calculadas por meio da
correspondência característica.
TÍTULO DO SEU SEMINÁRIO
Subtítulo
Métricas de Similaridade de Imagens

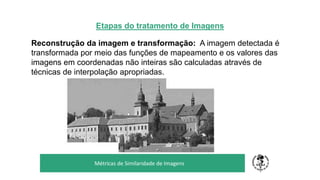

13. Etapas do tratamento de Imagens
Reconstrução da imagem e transformação: A imagem detectada é
transformada por meio das funções de mapeamento e os valores das
imagens em coordenadas não inteiras são calculadas através de
técnicas de interpolação apropriadas.
TÍTULO DO SEU SEMINÁRIO
Subtítulo
Métricas de Similaridade de Imagens

14. Similaridade de Imagens
Dois principais componentes:
A transformação: Isso extrai as características de uma imagem de
entrada e representa-o como um vetor de características
multidimensional.
Uma medida da distância: Esta quantifica a semelhança entre as
duas imagens, em que D é definido no espaço de características
multidimensional.
TÍTULO DO SEU SEMINÁRIO
Subtítulo
Métricas de Similaridade de Imagens

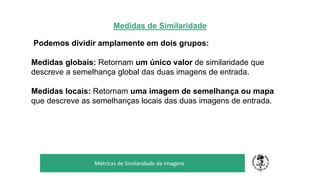

15. Medidas de Similaridade
Podemos dividir amplamente em dois grupos:
Medidas globais: Retornam um único valor de similaridade que
descreve a semelhança global das duas imagens de entrada.
Medidas locais: Retornam uma imagem de semelhança ou mapa
que descreve as semelhanças locais das duas imagens de entrada.
TÍTULO DO SEU SEMINÁRIO
Subtítulo
Métricas de Similaridade de Imagens

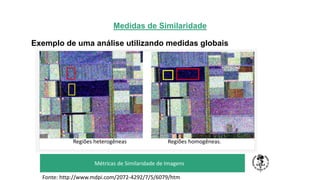

16. Medidas de Similaridade

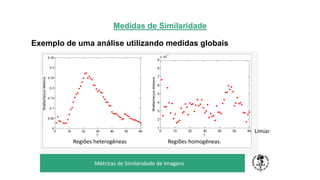

Exemplo de uma análise utilizando medidas globais
TÍTULO DO SEU SEMINÁRIO
Subtítulo
Métricas de Similaridade de Imagens
Regiões heterogêneas Regiões homogêneas.
Fonte: http://www.mdpi.com/2072-4292/7/5/6079/htm

17. Medidas de Similaridade
Exemplo de uma análise utilizando medidas globais
TÍTULO DO SEU SEMINÁRIO
Subtítulo
Métricas de Similaridade de Imagens
Regiões heterogêneas Regiões homogêneas.
Limiar

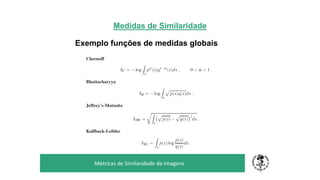

18. Medidas de Similaridade
Exemplo funções de medidas globais
TÍTULO DO SEU SEMINÁRIO
Subtítulo
Métricas de Similaridade de Imagens

19. Medidas de Similaridade

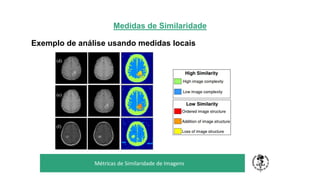

Exemplo de análise usando medidas locais
TÍTULO DO SEU SEMINÁRIO
Subtítulo
Métricas de Similaridade de Imagens

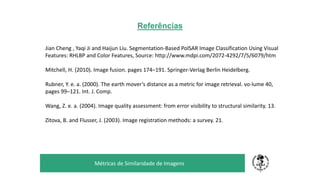

20. Referências
TÍTULO DO SEU SEMINÁRIO
Subtítulo
Métricas de Similaridade de Imagens
Jian Cheng , Yaqi Ji and Haijun Liu. Segmentation-Based PolSAR Image Classification Using Visual
Features: RHLBP and Color Features, Source: http://www.mdpi.com/2072-4292/7/5/6079/htm
Mitchell, H. (2010). Image fusion. pages 174–191. Springer-Verlag Berlin Heidelberg.
Rubner, Y. e. a. (2000). The earth mover’s distance as a metric for image retrieval. vo-lume 40,
pages 99–121. Int. J. Comp.
Wang, Z. e. a. (2004). Image quality assessment: from error visibility to structural similarity. 13.
Zitova, B. and Flusser, J. (2003). Image registration methods: a survey. 21.
