movimentação e implantação de postes

Instrução de Trabalho no. 07
Versão no.01 data: 24/01/2018
Assunto: Movimentação e Implantação de Postes
DOCUMENTO INVÁLIDO SE IMPRESSO OU GRAVADO 1
Áreas de aplicação
Perímetro: Brasil
Função Apoio: -
Função Serviço:
Linha de Negócio: Infraestrutura e Redes
USO INTERNO

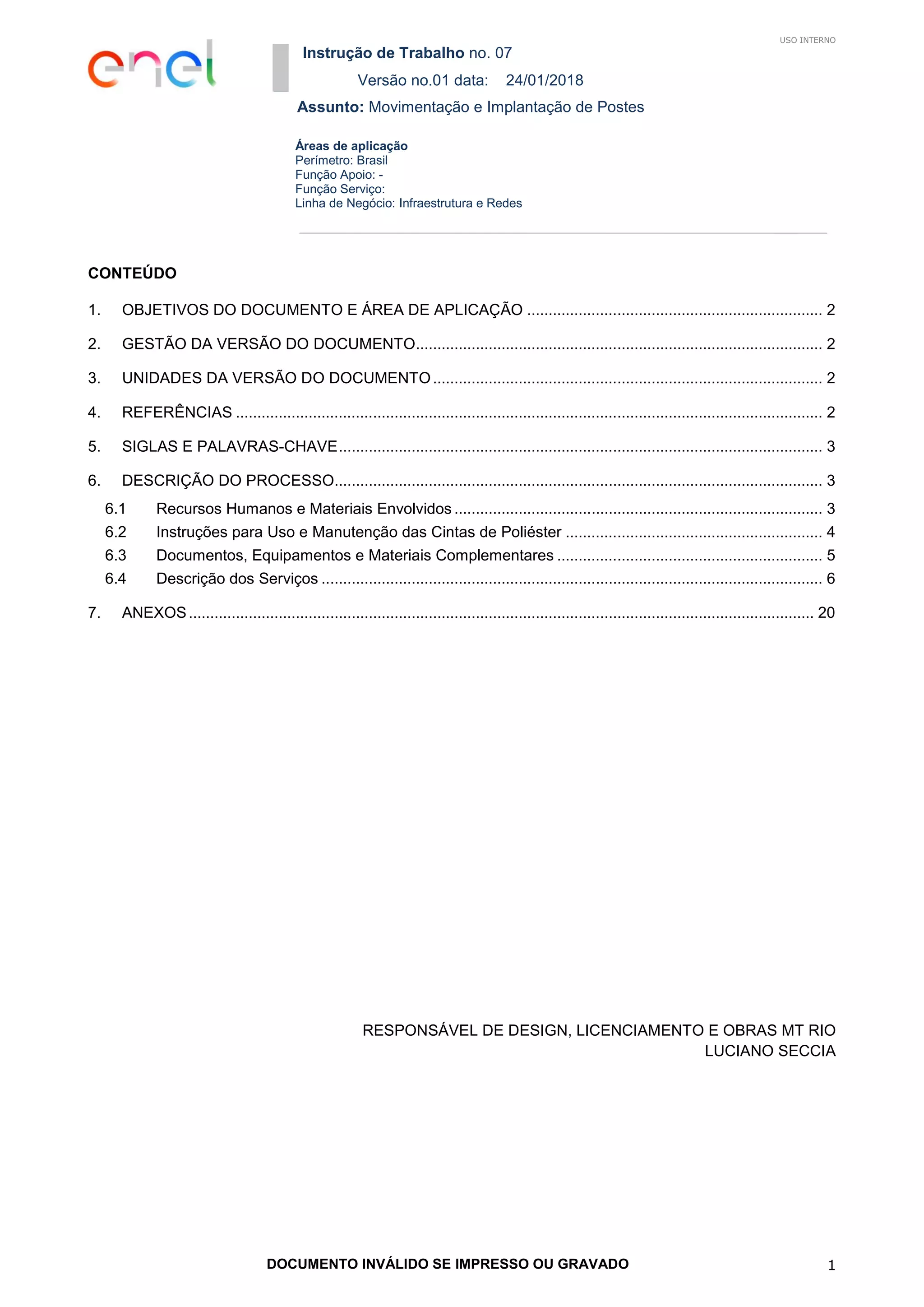

CONTEÚDO
1. OBJETIVOS DO DOCUMENTO E ÁREA DE APLICAÇÃO ..................................................................... 2
2. GESTÃO DA VERSÃO DO DOCUMENTO............................................................................................... 2
3. UNIDADES DA VERSÃO DO DOCUMENTO........................................................................................... 2
4. REFERÊNCIAS ......................................................................................................................................... 2
5. SIGLAS E PALAVRAS-CHAVE................................................................................................................. 3
6. DESCRIÇÃO DO PROCESSO.................................................................................................................. 3
6.1 Recursos Humanos e Materiais Envolvidos ...................................................................................... 3
6.2 Instruções para Uso e Manutenção das Cintas de Poliéster ............................................................ 4
6.3 Documentos, Equipamentos e Materiais Complementares .............................................................. 5
6.4 Descrição dos Serviços ..................................................................................................................... 6
7. ANEXOS.................................................................................................................................................. 20
RESPONSÁVEL DE DESIGN, LICENCIAMENTO E OBRAS MT RIO
LUCIANO SECCIA

Perímetro: Brasil
Função Apoio: -
Função Serviço:
USO INTERNO

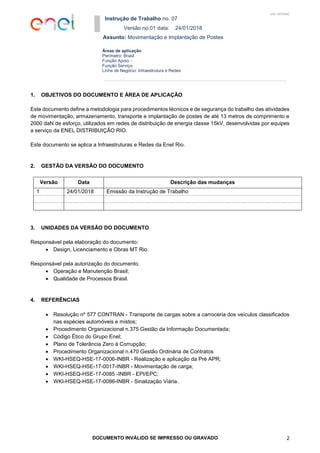

1. OBJETIVOS DO DOCUMENTO E ÁREA DE APLICAÇÃO
Este documento define a metodologia para procedimentos técnicos e de segurança do trabalho das atividades
de movimentação, armazenamento, transporte e implantação de postes de até 13 metros de comprimento e
2000 daN de esforço, utilizados em redes de distribuição de energia classe 15kV, desenvolvidas por equipes
a serviço da ENEL DISTRIBUIÇÃO RIO.
Este documento se aplica a Infraestruturas e Redes da Enel Rio.
2. GESTÃO DA VERSÃO DO DOCUMENTO
Versão Data Descrição das mudanças
1 24/01/2018 Emissão da Instrução de Trabalho
3. UNIDADES DA VERSÃO DO DOCUMENTO
Responsável pela elaboração do documento:
 Design, Licenciamento e Obras MT Rio.
Responsável pela autorização do documento:
 Operação e Manutenção Brasil;
 Qualidade de Processos Brasil.
4. REFERÊNCIAS
 Resolução nº 577 CONTRAN - Transporte de cargas sobre a carroceria dos veículos classificados
nas espécies automóveis e mistos;
 Procedimento Organizacional n.375 Gestão da Informação Documentada;
 Código Ético do Grupo Enel;
 Plano de Tolerância Zero à Corrupção;
 Procedimento Organizacional n.470 Gestão Ordinária de Contratos
 WKI-HSEQ-HSE-17-0006-INBR - Realização e aplicação da Pré APR;
 WKI-HSEQ-HSE-17-0017-INBR - Movimentação de carga;
 WKI-HSEQ-HSE-17-0085 -INBR - EPI/EPC;
 WKI-HSEQ-HSE-17-0086-INBR - Sinalização Viária.

Perímetro: Brasil
Função Apoio: -
Função Serviço:
USO INTERNO

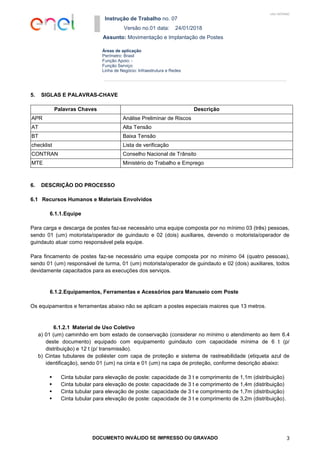

5. SIGLAS E PALAVRAS-CHAVE
Palavras Chaves Descrição
APR Análise Preliminar de Riscos
AT Alta Tensão
BT Baixa Tensão
checklist Lista de verificação
CONTRAN Conselho Nacional de Trânsito
MTE Ministério do Trabalho e Emprego
6. DESCRIÇÃO DO PROCESSO
6.1 Recursos Humanos e Materiais Envolvidos
6.1.1.Equipe
Para carga e descarga de postes faz-se necessário uma equipe composta por no mínimo 03 (três) pessoas,
sendo 01 (um) motorista/operador de guindauto e 02 (dois) auxiliares, devendo o motorista/operador de
guindauto atuar como responsável pela equipe.
Para fincamento de postes faz-se necessário uma equipe composta por no mínimo 04 (quatro pessoas),
sendo 01 (um) responsável de turma, 01 (um) motorista/operador de guindauto e 02 (dois) auxiliares, todos
devidamente capacitados para as execuções dos serviços.
6.1.2.Equipamentos, Ferramentas e Acessórios para Manuseio com Poste
Os equipamentos e ferramentas abaixo não se aplicam a postes especiais maiores que 13 metros.
6.1.2.1 Material de Uso Coletivo
a) 01 (um) caminhão em bom estado de conservação (considerar no mínimo o atendimento ao item 6.4
deste documento) equipado com equipamento guindauto com capacidade mínima de 6 t (p/
distribuição) e 12 t (p/ transmissão).
b) Cintas tubulares de poliéster com capa de proteção e sistema de rastreabilidade (etiqueta azul de
identificação), sendo 01 (um) na cinta e 01 (um) na capa de proteção, conforme descrição abaixo:
 Cinta tubular para elevação de poste: capacidade de 3 t e comprimento de 1,1m (distribuição)
 Cinta tubular para elevação de poste: capacidade de 3 t e comprimento de 3,2m (distribuição).

Perímetro: Brasil
Função Apoio: -
Função Serviço:
USO INTERNO

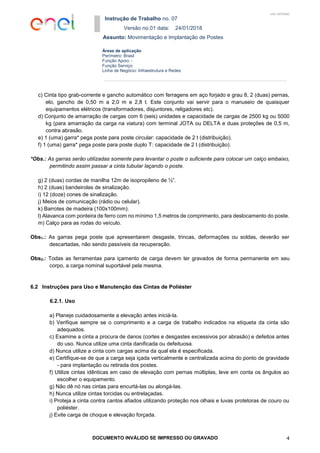

c) Cinta tipo grab-corrente e gancho automático com ferragens em aço forjado e grau 8, 2 (duas) pernas,
elo, gancho de 0,50 m a 2,0 m e 2,8 t. Este conjunto vai servir para o manuseio de quaisquer
equipamentos elétricos (transformadores, disjuntores, religadores etc).
d) Conjunto de amarração de cargas com 6 (seis) unidades e capacidade de cargas de 2500 kg ou 5000
kg (para amarração da carga na viatura) com terminal JOTA ou DELTA e duas proteções de 0,5 m,
contra abrasão.
e) 1 (uma) garra* pega poste para poste circular: capacidade de 2 t (distribuição).
f) 1 (uma) garra* pega poste para poste duplo T: capacidade de 2 t (distribuição).
*Obs.: As garras serão utilizadas somente para levantar o poste o suficiente para colocar um calço embaixo,
permitindo assim passar a cinta tubular laçando o poste.
g) 2 (duas) cordas de manilha 12m de isopropileno de ½”.
h) 2 (duas) bandeirolas de sinalização.
i) 12 (doze) cones de sinalização.
j) Meios de comunicação (rádio ou celular).
k) Barrotes de madeira (100x100mm).
l) Alavanca com ponteira de ferro com no mínimo 1,5 metros de comprimento, para deslocamento do poste.
m) Calço para as rodas do veículo.
Obs1.: As garras pega poste que apresentarem desgaste, trincas, deformações ou soldas, deverão ser
descartadas, não sendo passíveis da recuperação.
Obs2.: Todas as ferramentas para içamento de carga devem ter gravados de forma permanente em seu
corpo, a carga nominal suportável pela mesma.
6.2 Instruções para Uso e Manutenção das Cintas de Poliéster
6.2.1. Uso
a) Planeje cuidadosamente a elevação antes iniciá-la.
b) Verifique sempre se o comprimento e a carga de trabalho indicados na etiqueta da cinta são
adequados.
c) Examine a cinta a procura de danos (cortes e desgastes excessivos por abrasão) e defeitos antes
do uso. Nunca utilize uma cinta danificada ou defeituosa.
d) Nunca utilize a cinta com cargas acima da qual ela é especificada.
e) Certifique-se de que a carga seja içada verticalmente e centralizada acima do ponto de gravidade
- para implantação ou retirada dos postes.
f) Utilize cintas idênticas em caso de elevação com pernas múltiplas, leve em conta os ângulos ao
escolher o equipamento.
g) Não dê nó nas cintas para encurtá-las ou alongá-las.
h) Nunca utilize cintas torcidas ou entrelaçadas.
i) Proteja a cinta contra cantos afiados utilizando proteção nos olhais e luvas protetoras de couro ou
poliéster.
j) Evite carga de choque e elevação forçada.

Perímetro: Brasil
Função Apoio: -
Função Serviço:
USO INTERNO

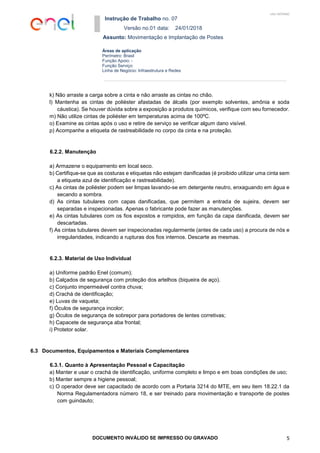

k) Não arraste a carga sobre a cinta e não arraste as cintas no chão.
l) Mantenha as cintas de poliéster afastadas de álcalis (por exemplo solventes, amônia e soda
cáustica). Se houver dúvida sobre a exposição a produtos químicos, verifique com seu fornecedor.
m) Não utilize cintas de poliéster em temperaturas acima de 100ºC.
o) Examine as cintas após o uso e retire de serviço se verificar algum dano visível.
p) Acompanhe a etiqueta de rastreabilidade no corpo da cinta e na proteção.
6.2.2. Manutenção
a) Armazene o equipamento em local seco.
b) Certifique-se que as costuras e etiquetas não estejam danificadas (é proibido utilizar uma cinta sem
a etiqueta azul de identificação e rastreabilidade).
c) As cintas de poliéster podem ser limpas lavando-se em detergente neutro, enxaguando em água e
secando a sombra.
d) As cintas tubulares com capas danificadas, que permitem a entrada de sujeira, devem ser
separadas e inspecionadas. Apenas o fabricante pode fazer as manutenções.
e) As cintas tubulares com os fios expostos e rompidos, em função da capa danificada, devem ser
descartadas.
f) As cintas tubulares devem ser inspecionadas regularmente (antes de cada uso) a procura de nós e
irregularidades, indicando a rupturas dos fios internos. Descarte as mesmas.
6.2.3. Material de Uso Individual
a) Uniforme padrão Enel (comum);
b) Calçados de segurança com proteção dos artelhos (biqueira de aço).
c) Conjunto impermeável contra chuva;
d) Crachá de identificação;
e) Luvas de vaqueta;
f) Óculos de segurança incolor;
g) Óculos de segurança de sobrepor para portadores de lentes corretivas;
h) Capacete de segurança aba frontal;
i) Protetor solar.
6.3 Documentos, Equipamentos e Materiais Complementares
6.3.1. Quanto à Apresentação Pessoal e Capacitação
a) Manter e usar o crachá de identificação, uniforme completo e limpo e em boas condições de uso;
b) Manter sempre a higiene pessoal;
c) O operador deve ser capacitado de acordo com a Portaria 3214 do MTE, em seu item 18.22.1 da
Norma Regulamentadora número 18, e ser treinado para movimentação e transporte de postes
com guindauto;

Perímetro: Brasil
Função Apoio: -
Função Serviço:
USO INTERNO

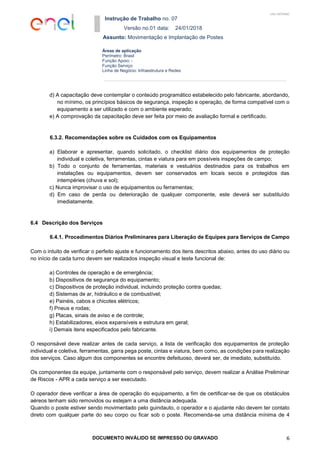

d) A capacitação deve contemplar o conteúdo programático estabelecido pelo fabricante, abordando,
no mínimo, os princípios básicos de segurança, inspeção e operação, de forma compatível com o
equipamento a ser utilizado e com o ambiente esperado;
e) A comprovação da capacitação deve ser feita por meio de avaliação formal e certificado.
6.3.2. Recomendações sobre os Cuidados com os Equipamentos
a) Elaborar e apresentar, quando solicitado, o checklist diário dos equipamentos de proteção
individual e coletiva, ferramentas, cintas e viatura para em possíveis inspeções de campo;
b) Todo o conjunto de ferramentas, materiais e vestuários destinados para os trabalhos em
instalações ou equipamentos, devem ser conservados em locais secos e protegidos das
intempéries (chuva e sol);
c) Nunca improvisar o uso de equipamentos ou ferramentas;
d) Em caso de perda ou deterioração de qualquer componente, este deverá ser substituído
imediatamente.
6.4 Descrição dos Serviços
6.4.1. Procedimentos Diários Preliminares para Liberação de Equipes para Serviços de Campo
Com o intuito de verificar o perfeito ajuste e funcionamento dos itens descritos abaixo, antes do uso diário ou
no início de cada turno devem ser realizados inspeção visual e teste funcional de:
a) Controles de operação e de emergência;
b) Dispositivos de segurança do equipamento;
c) Dispositivos de proteção individual, incluindo proteção contra quedas;
d) Sistemas de ar, hidráulico e de combustível;
e) Painéis, cabos e chicotes elétricos;
f) Pneus e rodas;
g) Placas, sinais de aviso e de controle;
h) Estabilizadores, eixos expansíveis e estrutura em geral;
i) Demais itens especificados pelo fabricante.
O responsável deve realizar antes de cada serviço, a lista de verificação dos equipamentos de proteção
individual e coletiva, ferramentas, garra pega poste, cintas e viatura, bem como, as condições para realização
dos serviços. Caso algum dos componentes se encontre defeituoso, deverá ser, de imediato, substituído.
Os componentes da equipe, juntamente com o responsável pelo serviço, devem realizar a Análise Preliminar
de Riscos - APR a cada serviço a ser executado.
O operador deve verificar a área de operação do equipamento, a fim de certificar-se de que os obstáculos
aéreos tenham sido removidos ou estejam a uma distância adequada.
Quando o poste estiver sendo movimentado pelo guindauto, o operador e o ajudante não devem ter contato
direto com qualquer parte do seu corpo ou ficar sob o poste. Recomenda-se uma distância mínima de 4

Perímetro: Brasil
Função Apoio: -
Função Serviço:
USO INTERNO

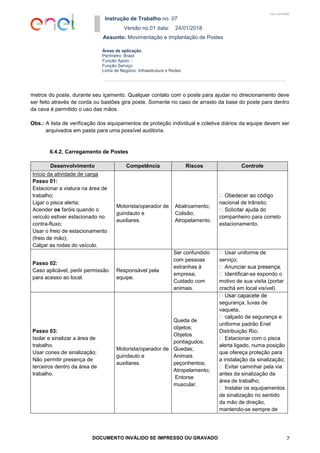

metros do poste, durante seu içamento. Qualquer contato com o poste para ajudar no direcionamento deve
ser feito através de corda ou bastões gira poste. Somente no caso de arrasto da base do poste para dentro
da cava é permitido o uso das mãos.
Obs.: A lista de verificação dos equipamentos de proteção individual e coletiva diários da equipe devem ser
arquivados em pasta para uma possível auditoria.
6.4.2. Carregamento de Postes
Desenvolvimento Competência Riscos Controle
Início da atividade de carga
Passo 01:
Estacionar a viatura na área de
trabalho;
Ligar o pisca alerta;
Acender os faróis quando o
veículo estiver estacionado no
contra-fluxo;
Usar o freio de estacionamento
(freio de mão);
Calçar as rodas do veículo.
Motorista/operador de
guindauto e
auxiliares.
Abalroamento;
Colisão;
Atropelamento.
nacional de trânsito;
companheiro para correto
estacionamento.
Passo 02:
Caso aplicável, pedir permissão
para acesso ao local.
Responsável pela
equipe.
Ser confundido
com pessoas
estranhas à
empresa;
Cuidado com
animais.
Usar uniforme de
serviço;
-se expondo o
motivo de sua visita (portar
crachá em local visível).
Passo 03:
Isolar e sinalizar a área de
trabalho.
Usar cones de sinalização;
Não permitir presença de
terceiros dentro da área de
trabalho.
guindauto e
auxiliares.
Queda de
objetos;
Objetos
pontiagudos;
Quedas;
Animais
peçonhentos;
Atropelamento;
Entorse
muscular.
segurança, luvas de
vaqueta,
calçado de segurança e
uniforme padrão Enel
Distribuição Rio;
Estacionar com o pisca
alerta ligado, numa posição
que ofereça proteção para
a instalação da sinalização;
Evitar caminhar pela via
antes da sinalização da
área de trabalho;
Instalar os equipamentos
de sinalização no sentido
da mão de direção,
mantendo-se sempre de

Perímetro: Brasil
Função Apoio: -
Função Serviço:
USO INTERNO
frente para o fluxo de
veículos;
Não permitir a presença
de pessoas ou bens
estranhos dentro da área
de trabalho;
Adotar técnica e postura
correta para levantamento
de peso.

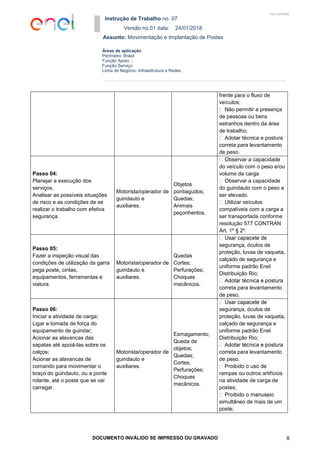

Passo 04:
Planejar a execução dos
serviços.
Analisar as possíveis situações
de risco e as condições de se
realizar o trabalho com efetiva
segurança.
guindauto e
auxiliares.
Objetos
pontiagudos;
Quedas;
Animais
peçonhentos.
bservar a capacidade
do veículo com o peso e/ou
volume da carga
bservar a capacidade
do guindauto com o peso a
ser elevado.
Utilizar veículos
compatíveis com a carga a
ser transportada conforme
resolução 577 CONTRAN
Art. 1º § 2º.
Passo 05:
Fazer a inspeção visual das
condições de utilização da garra
pega poste, cintas,
equipamentos, ferramentas e
viatura.
guindauto e
auxiliares.
Quedas
Cortes;
Perfurações;
Choques
mecânicos.
segurança, óculos de
proteção, luvas de vaqueta,
Distribuição Rio;
de peso.
Passo 06:
Iniciar a atividade de carga;
Ligar a tomada de força do
equipamento de guindar;
Acionar as alavancas das
sapatas até apoiá-las sobre os
calços;
Acionar as alavancas de
comando para movimentar o
braço do guindauto, ou a ponte
rolante, até o poste que se vai
carregar.
guindauto e
auxiliares.
Esmagamento;
Queda de
objetos;
Quedas;
Cortes;
Perfurações;
Choques
mecânicos.
Distribuição Rio;
de peso.
rampas ou outros artifícios
na atividade de carga de
postes;
simultâneo de mais de um
poste;

Perímetro: Brasil
Função Apoio: -
Função Serviço:
USO INTERNO

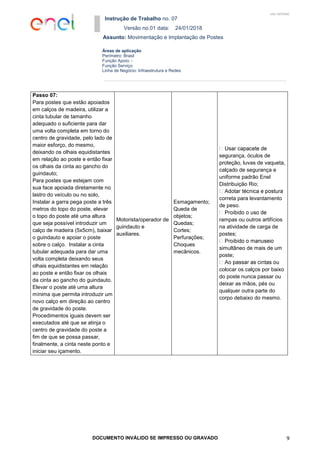

Passo 07:
Para postes que estão apoiados
em calços de madeira, utilizar a
cinta tubular de tamanho
adequado o suficiente para dar
uma volta completa em torno do
centro de gravidade, pelo lado de
maior esforço, do mesmo,
deixando os olhais equidistantes
em relação ao poste e então fixar
os olhais da cinta ao gancho do
guindauto;
Para postes que estejam com
sua face apoiada diretamente no
lastro do veículo ou no solo,
Instalar a garra pega poste a três
metros do topo do poste, elevar
o topo do poste até uma altura
que seja possível introduzir um
calço de madeira (5x5cm), baixar
o guindauto e apoiar o poste
sobre o calço. Instalar a cinta
tubular adequada para dar uma
volta completa deixando seus
olhais equidistantes em relação
ao poste e então fixar os olhais
da cinta ao gancho do guindauto.
Elevar o poste até uma altura
mínima que permita introduzir um
novo calço em direção ao centro
de gravidade do poste.
Procedimentos iguais devem ser
executados até que se atinja o
centro de gravidade do poste a
fim de que se possa passar,
finalmente, a cinta neste ponto e
iniciar seu içamento.
guindauto e
auxiliares.
Esmagamento;
Queda de
objetos;
Quedas;
Cortes;
Perfurações;
Choques
mecânicos.
Distribuição Rio;
de peso.
postes;
poste;
colocar os calços por baixo
do poste nunca passar ou
deixar as mãos, pés ou
qualquer outra parte do
corpo debaixo do mesmo.

Perímetro: Brasil
Função Apoio: -
Função Serviço:
USO INTERNO

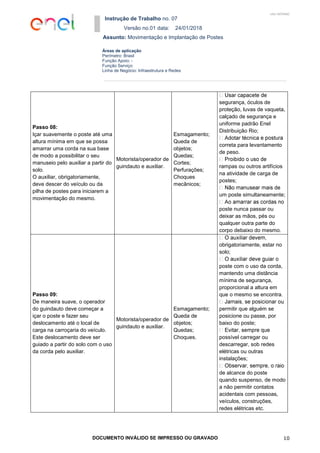

Passo 08:
Içar suavemente o poste até uma
altura mínima em que se possa
amarrar uma corda na sua base
de modo a possibilitar o seu
manuseio pelo auxiliar a partir do
solo.
O auxiliar, obrigatoriamente,
deve descer do veículo ou da
pilha de postes para iniciarem a
movimentação do mesmo.
guindauto e auxiliar.
Esmagamento;
Queda de
objetos;
Quedas;
Cortes;
Perfurações;
Choques
mecânicos;
Distribuição Rio;
de peso.
postes;
um poste simultaneamente;
poste nunca passar ou
Passo 09:
De maneira suave, o operador
do guindauto deve começar a
içar o poste e fazer seu
deslocamento até o local de
carga na carroçaria do veículo.
Este deslocamento deve ser
guiado a partir do solo com o uso
da corda pelo auxiliar.
Esmagamento;
Queda de
objetos;
Quedas;
Choques.
obrigatoriamente, estar no
solo;
poste com o uso da corda,
mantendo uma distância
mínima de segurança,
proporcional a altura em
que o mesmo se encontra.
permitir que alguém se
posicione ou passe, por
baixo do poste;
possível carregar ou
descarregar, sob redes
elétricas ou outras
instalações;
de alcance do poste
quando suspenso, de modo
a não permitir contatos
acidentais com pessoas,
veículos, construções,
redes elétricas etc.

Perímetro: Brasil
Função Apoio: -
Função Serviço:
USO INTERNO

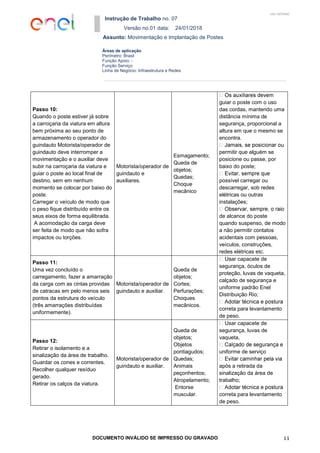

Passo 10:
Quando o poste estiver já sobre
a carroçaria da viatura em altura
bem próxima ao seu ponto de
armazenamento o operador do
guindauto Motorista/operador de
guindauto deve interromper a
movimentação e o auxiliar deve
subir na carroçaria da viatura e
guiar o poste ao local final de
destino, sem em nenhum
momento se colocar por baixo do
poste.
Carregar o veículo de modo que
o peso fique distribuído entre os
seus eixos de forma equilibrada.
A acomodação da carga deve
ser feita de modo que não sofra
impactos ou torções.
guindauto e
auxiliares.
Esmagamento;
Queda de
objetos;
Quedas;
Choque
mecânico
guiar o poste com o uso
das cordas, mantendo uma
distância mínima de
segurança, proporcional a
altura em que o mesmo se
encontra.
baixo do poste;
instalações;
de alcance do poste
quando suspenso, de modo
a não permitir contatos
acidentais com pessoas,
veículos, construções,
redes elétricas etc.
Passo 11:
Uma vez concluído o
carregamento, fazer a amarração
da carga com as cintas providas
de catracas em pelo menos seis
pontos da estrutura do veículo
(três amarrações distribuídas
uniformemente).
Queda de
objetos;
Cortes;
Perfurações;
Choques
mecânicos.
ar capacete de
Distribuição Rio;
de peso.
Passo 12:
Retirar o isolamento e a
sinalização da área de trabalho.
Guardar os cones e correntes.
Recolher qualquer resíduo
gerado.
Retirar os calços da viatura.
Queda de
objetos;
Objetos
pontiagudos;
Quedas;
Animais
peçonhentos;
Atropelamento;
Entorse
muscular.
Usar capacete de
vaqueta,
uniforme de serviço
após a retirada da
sinalização da área de
trabalho;
de peso.

Perímetro: Brasil
Função Apoio: -
Função Serviço:
USO INTERNO

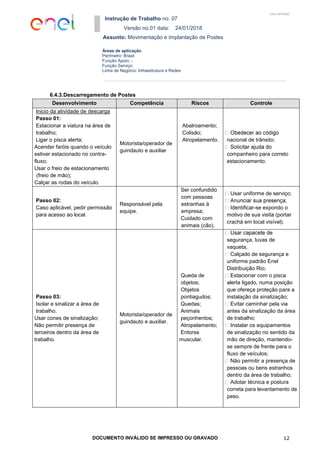

6.4.3.Descarregamento de Postes
Inicio da atividade de descarga
Passo 01:
Estacionar a viatura na área de
trabalho;
Ligar o pisca alerta;
Acender faróis quando o veículo
estiver estacionado no contra-
fluxo;
(freio de mão);
Calçar as rodas do veículo.
guindauto e auxiliar
Abalroamento;
Colisão;
Atropelamento. nacional de trânsito;
estacionamento.
Passo 02:
Responsável pela
equipe.
Ser confundido
com pessoas
estranhas à
empresa;
Cuidado com
animais (cão).
Usar uniforme de serviço;
-se expondo o
Passo 03:
trabalho.
trabalho.
Queda de
objetos;
Objetos
pontiagudos;
Quedas;
Animais
peçonhentos;
Atropelamento;
Entorse
muscular.
vaqueta,
Calçado de segurança e
Distribuição Rio;
que ofereça proteção para a
instalação da sinalização;
antes da sinalização da área
de trabalho;
de sinalização no sentido da
mão de direção, mantendo-
se sempre de frente para o
fluxo de veículos;
Não permitir a presença de
pessoas ou bens estranhos
dentro da área de trabalho;
correta para levantamento de
peso.

Perímetro: Brasil
Função Apoio: -
Função Serviço:
USO INTERNO

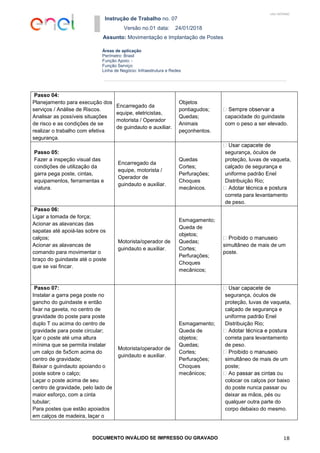

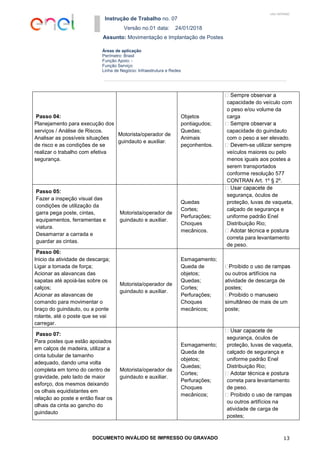

Passo 04:
Planejamento para execução dos
serviços / Análise de Riscos.
segurança.
Objetos
pontiagudos;
Quedas;
Animais
peçonhentos.
capacidade do veículo com
o peso e/ou volume da
carga
capacidade do guindauto
com o peso a ser elevado.
-se utilizar sempre
veículos maiores ou pelo
menos iguais aos postes a
serem transportados
conforme resolução 577
CONTRAN Art. 1º § 2º.
Passo 05:
condições de utilização da
garra pega poste, cintas,
viatura.
Desamarrar a carrada e
guardar as cintas.
Quedas
Cortes;
Perfurações;
Choques
mecânicos.
Distribuição Rio;
de peso.
Passo 06:
Inicio da atividade de descarga;
Ligar a tomada de força;
calços;
braço do guindauto, ou a ponte
rolante, até o poste que se vai
carregar.
Esmagamento;
Queda de
objetos;
Quedas;
Cortes;
Perfurações;
Choques
mecânicos;
ou outros artifícios na
atividade de descarga de
postes;
poste;
Passo 07:
em calços de madeira, utilizar a
cinta tubular de tamanho
adequado, dando uma volta
completa em torno do centro de
gravidade, pelo lado de maior
esforço, dos mesmos deixando
os olhais equidistantes em
relação ao poste e então fixar os
olhais da cinta ao gancho do
guindauto
Esmagamento;
Queda de
objetos;
Quedas;
Cortes;
Perfurações;
Choques
mecânicos;
Distribuição Rio;
de peso.
atividade de carga de
postes;

Perímetro: Brasil
Função Apoio: -
Função Serviço:
USO INTERNO

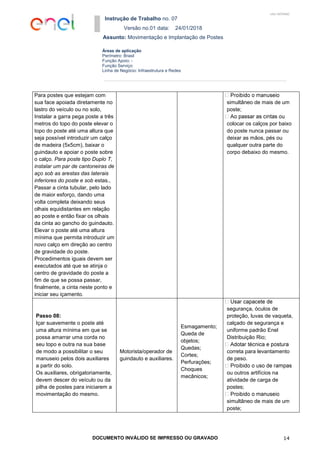

lastro do veículo ou no solo,
Instalar a garra pega poste a três
metros do topo do poste elevar o
topo do poste até uma altura que
seja possível introduzir um calço
de madeira (5x5cm), baixar o
guindauto e apoiar o poste sobre
o calço. Para poste tipo Duplo T,
instalar um par de cantoneiras de
aço sob as arestas das laterais
inferiores do poste e sob estas.,
Passar a cinta tubular, pelo lado
de maior esforço, dando uma
volta completa deixando seus
olhais equidistantes em relação
ao poste e então fixar os olhais
da cinta ao gancho do guindauto.
fim de que se possa passar,
finalmente, a cinta neste ponto e
iniciar seu içamento.
poste;
Passo 08:
Içar suavemente o poste até
uma altura mínima em que se
possa amarrar uma corda no
seu topo e outra na sua base
de modo a possibilitar o seu
manuseio pelos dois auxiliares
a partir do solo.
Os auxiliares, obrigatoriamente,
devem descer do veículo ou da
pilha de postes para iniciarem a
movimentação do mesmo.
guindauto e auxiliares.
Esmagamento;
Queda de
objetos;
Quedas;
Cortes;
Perfurações;
Choques
mecânicos;
Distribuição Rio;
de peso.
atividade de carga de
postes;
poste;

Perímetro: Brasil
Função Apoio: -
Função Serviço:
USO INTERNO
poste nunca passar ou

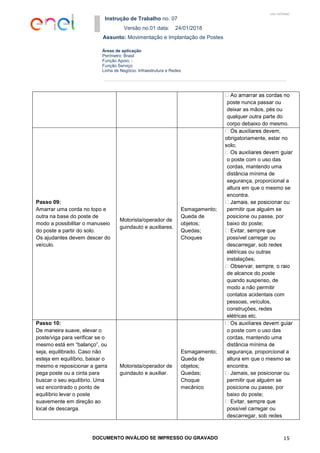

Passo 09:
Amarrar uma corda no topo e
outra na base do poste de
modo a possibilitar o manuseio
do poste a partir do solo.
Os ajudantes devem descer do
veículo.
guindauto e auxiliares.
Esmagamento;
Queda de
objetos;
Quedas;
Choques
obrigatoriamente, estar no
solo;
o poste com o uso das
cordas, mantendo uma
encontra.
baixo do poste;
instalações;
de alcance do poste
quando suspenso, de
modo a não permitir
contatos acidentais com
pessoas, veículos,
construções, redes
elétricas etc.
Passo 10:
De maneira suave, elevar o
poste/viga para verificar se o
mesmo está em “balanço”, ou
seja, equilibrado. Caso não
esteja em equilíbrio, baixar o
mesmo e reposicionar a garra
pega poste ou a cinta para
buscar o seu equilíbrio. Uma
vez encontrado o ponto de
equilíbrio levar o poste
suavemente em direção ao
local de descarga.
Esmagamento;
Queda de
objetos;
Quedas;
Choque
mecânico
o poste com o uso das
cordas, mantendo uma
encontra.
Jamais, se posicionar ou
baixo do poste;

Perímetro: Brasil
Função Apoio: -
Função Serviço:
USO INTERNO
instalações;
de alcance do poste
quando suspenso, de
pessoas, veículos,
elétricas etc.
Passo 11:
Descarregar o veículo de modo
que o peso fique distribuído entre
os eixos de forma equilibrada.
A acomodação da carga deve
ser feita de modo que não sofra
impactos ou torções.
Queda de
objetos;
Quedas;
Cortes;
Perfurações;
Choques
mecânicos:
Distribuição Rio;
de peso.
Passo 12:
Retirar o isolamento e a
sinalização da área de trabalho.
Guardar os cones de sinalização.
Recolher qualquer resíduo
gerado.
Retirar os calços da viatura.
Queda de
objetos;
Objetos
pontiagudos;
Quedas;
Animais
peçonhentos;
Atropelamento;
Entorse
muscular
vaqueta,
Vestimenta de Trabalho
retardante a chama.
após a retirada da
sinalização da área de
trabalho;
de peso.

Perímetro: Brasil
Função Apoio: -
Função Serviço:
USO INTERNO

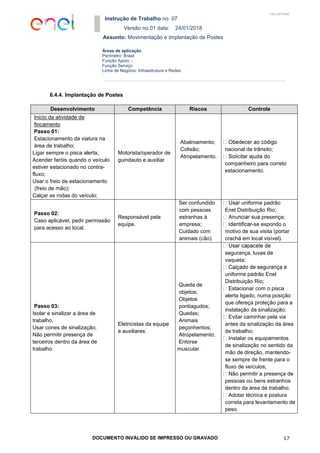

6.4.4. Implantação de Postes
Inicio da atividade de
fincamento
Passo 01:
Estacionamento da viatura na
área de trabalho;
Ligar sempre o pisca alerta;
Acender faróis quando o veículo
estiver estacionado no contra-
fluxo;
(freio de mão);
Calçar as rodas do veículo;
guindauto e auxiliar
Abalroamento;
Colisão;
Atropelamento.
nacional de trânsito;
estacionamento.
Passo 02:
Responsável pela
equipe.
Ser confundido
com pessoas
estranhas à
empresa;
Cuidado com
animais (cão).
uniforme padrão
Enel Distribuição Rio;
presença;
-se expondo o
Passo 03:
trabalho.
trabalho.
Eletricistas da equipe
e auxiliares.
Queda de
objetos;
Objetos
pontiagudos;
Quedas;
Animais
peçonhentos;
Atropelamento;
Entorse
muscular.
vaqueta;
Distribuição Rio;
que ofereça proteção para a
instalação da sinalização;
antes da sinalização da área
de trabalho;
de sinalização no sentido da
mão de direção, mantendo-
se sempre de frente para o
fluxo de veículos;
Não permitir a presença de
pessoas ou bens estranhos
dentro da área de trabalho;
correta para levantamento de
peso.

Perímetro: Brasil
Função Apoio: -
Função Serviço:
USO INTERNO
Passo 04:
Planejamento para execução dos
serviços / Análise de Riscos.
segurança.
Encarregado da
equipe, eletricistas,
motorista / Operador
de guindauto e auxiliar.
Objetos
pontiagudos;
Quedas;
Animais
peçonhentos.
capacidade do guindaste
com o peso a ser elevado.
Passo 05:
condições de utilização da
garra pega poste, cintas,
viatura.
Encarregado da
equipe, motorista /
Operador de
Quedas
Cortes;
Perfurações;
Choques
mecânicos.
Distribuição Rio;
de peso.
Passo 06:
Ligar a tomada de força;
calços;
braço do guindaste até o poste
que se vai fincar.
Esmagamento;
Queda de
objetos;
Quedas;
Cortes;
Perfurações;
Choques
mecânicos;
poste.
Passo 07:
Instalar a garra pega poste no
gancho do guindaste e então
fixar na gaveta, no centro de
gravidade do poste para poste
duplo T ou acima do centro de
gravidade para poste circular;
Içar o poste até uma altura
mínima que se permita instalar
um calço de 5x5cm acima do
centro de gravidade;
Baixar o guindauto apoiando o
poste sobre o calço;
Laçar o poste acima de seu
centro de gravidade, pelo lado de
maior esforço, com a cinta
tubular;
em calços de madeira, laçar o
Esmagamento;
Queda de
objetos;
Quedas;
Cortes;
Perfurações;
Choques
mecânicos;
Distribuição Rio;
de peso.
poste;

Perímetro: Brasil
Função Apoio: -
Função Serviço:
USO INTERNO

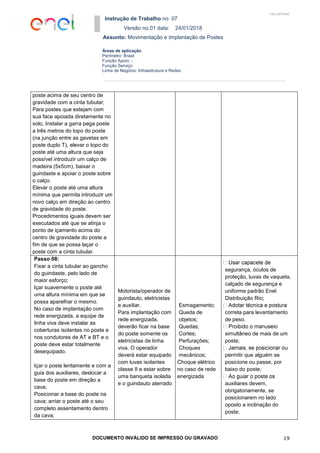

poste acima de seu centro de
gravidade com a cinta tubular;
solo, Instalar a garra pega poste
a três metros do topo do poste
(na junção entre as gavetas em
poste duplo T), elevar o topo do
poste até uma altura que seja
possível introduzir um calço de
madeira (5x5cm), baixar o
guindaste e apoiar o poste sobre
o calço.
ponto de içamento acima do
fim de que se possa laçar o
poste com a cinta tubular.
Passo 08:
Fixar a cinta tubular ao gancho
do guindaste, pelo lado de
maior esforço;
Içar suavemente o poste até
uma altura mínima em que se
possa aparelhar o mesmo.
No caso de implantação com
rede energizada, a equipe de
linha viva deve instalar as
coberturas isolantes no poste e
nos condutores de AT e BT e o
poste deve estar totalmente
desequipado.
Içar o poste lentamente e com a
guia dos auxiliares, deslocar a
base do poste em direção a
cava;
Posicionar a base do poste na
cava; arriar o poste até o seu
completo assentamento dentro
da cava;
guindauto, eletricistas
e auxiliar.
Para implantação com
rede energizada,
deverão ficar na base
do poste somente os
eletricistas de linha
viva. O operador
deverá estar equipado
com luvas isolantes
classe II e estar sobre
uma banqueta isolada
e o guindauto aterrado
Esmagamento;
Queda de
objetos;
Quedas;
Cortes;
Perfurações;
Choques
mecânicos;
Choque elétrico
no caso de rede
energizada
Distribuição Rio;
de peso.
poste;
baixo do poste;
auxiliares devem,
obrigatoriamente, se
posicionarem no lado
oposto a inclinação do
poste;

Perímetro: Brasil
Função Apoio: -
Função Serviço:
USO INTERNO

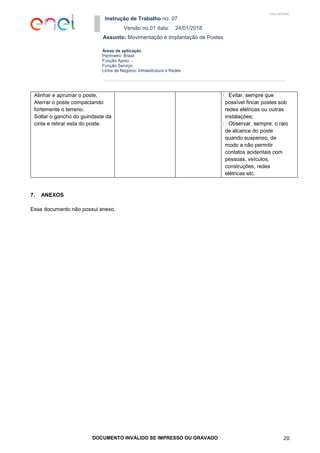

Alinhar e aprumar o poste;
Aterrar o poste compactando
fortemente o terreno.
Soltar o gancho do guindaste da
cinta e retirar esta do poste.
possível fincar postes sob
redes elétricas ou outras
instalações;
de alcance do poste
quando suspenso, de
pessoas, veículos,
elétricas etc.
7. ANEXOS
Esse documento não possui anexo.

movimentação e implantação de postes

Mais conteúdo relacionado

Mais procurados

Semelhante a movimentação e implantação de postes

movimentação e implantação de postes
