A placa-mãe é a base do computador onde são conectados os principais componentes como processador, memória RAM e placas de expansão. Ela realiza a interligação entre as peças e define os padrões ATX, BTX e ITX. Componentes como slots, conectores e chipset variam de acordo com o modelo da placa-mãe.

1. M8 - Análisede equipamentos
informáticos
3º ano
Curso
técnico
de
gestão
de
equipamentos
informáticos

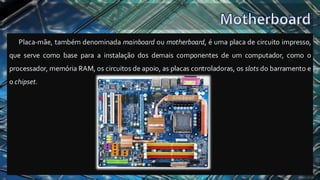

2. Placa-mãe, também denominada mainboard ou motherboard, é uma placa de circuito impresso,
que serve como base para a instalação dos demais componentes de um computador, como o
processador, memória RAM, os circuitos de apoio, as placas controladoras, os slots do barramento e
o chipset.

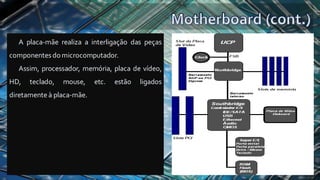

3. A placa-mãe realiza a interligação das peças
componentes domicrocomputador.
Assim, processador, memória, placa de vídeo,
HD, teclado, mouse, etc. estão ligados
diretamente à placa-mãe.

4. AT é a sigla para (Advanced Technology). Trata-se de
um tipo de placa-mãe já antiga. O seu uso foi constante
de 1983 até 1996. Um dos fatores que contribuíram para
que o padrão AT deixasse de ser usado, é o espaço
interno reduzido, que com a instalação dos vários cabos
do computador (flat cable, alimentação), dificultavam a
circulação de ar, acarretando, em alguns casos danos
permanentes à máquina devidoao super aquecimento.

5. Encaixes para os módulos de memórias
estão ao lado do encaixe da fonte,
dificultando a sua instalação.
A posição do processador dificulta a
inserção de placas nos slots de
expansão.
As ligações para o disco rígido, drives de disquetes, … faz com que a caixa fique cheia de
cabos,dificultandoa circulaçãode ar.

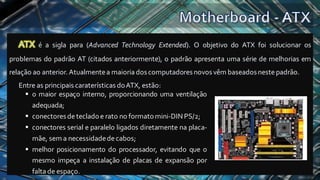

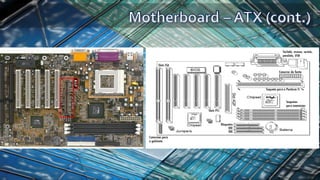

7. ATX é a sigla para (Advanced Technology Extended). O objetivo do ATX foi solucionar os
problemas do padrão AT (citados anteriormente), o padrão apresenta uma série de melhorias em
relação ao anterior. Atualmentea maioria doscomputadores novosvêm baseados nestepadrão.
Entre as principais caraterísticas doATX, estão:
▪ o maior espaço interno, proporcionando uma ventilação
adequada;
▪ conectoresdetecladoe rato no formatomini-DINPS/2;
▪ conectores serial e paralelo ligados diretamente na placa-
mãe, sem a necessidadedecabos;
▪ melhor posicionamento do processador, evitando que o
mesmo impeça a instalação de placas de expansão por
falta de espaço.

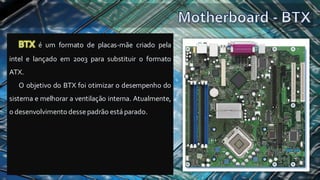

9. BTX é um formato de placas-mãe criado pela
intel e lançado em 2003 para substituir o formato
ATX.
O objetivo do BTX foi otimizar o desempenho do
sistema e melhorar a ventilação interna. Atualmente,
o desenvolvimento dessepadrão está parado.

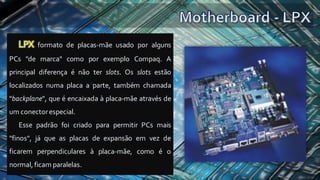

10. LPX formato de placas-mãe usado por alguns
PCs "de marca" como por exemplo Compaq. A
principal diferença é não ter slots. Os slots estão
localizados numa placa a parte, também chamada
"backplane", que é encaixada à placa-mãe através de
um conectorespecial.
Esse padrão foi criado para permitir PCs mais
"finos", já que as placas de expansão em vez de
ficarem perpendiculares à placa-mãe, como é o
normal, ficam paralelas.

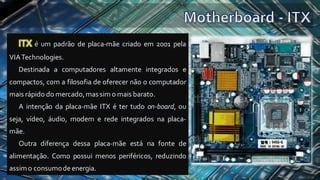

11. ITX é um padrão de placa-mãe criado em 2001 pela
VIATechnologies.
Destinada a computadores altamente integrados e
compactos, com a filosofia de oferecer não o computador
mais rápido do mercado,massim o mais barato.
A intenção da placa-mãe ITX é ter tudo on-board, ou
seja, vídeo, áudio, modem e rede integrados na placa-
mãe.
Outra diferença dessa placa-mãe está na fonte de
alimentação. Como possui menos periféricos, reduzindo
assimo consumodeenergia.

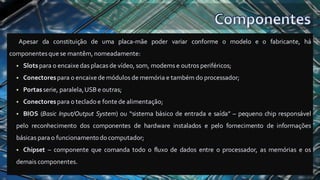

12. Apesar da constituição de uma placa-mãe poder variar conforme o modelo e o fabricante, há
componentesquese mantêm, nomeadamente:
▪ Slotspara o encaixedas placas de vídeo, som, modems e outros periféricos;
▪ Conectorespara o encaixe de módulos de memória e também do processador;
▪ Portasserie, paralela,USB e outras;
▪ Conectorespara o tecladoe fontede alimentação;
▪ BIOS (Basic Input/Output System) ou “sistema básico de entrada e saída” – pequeno chip responsável
pelo reconhecimento dos componentes de hardware instalados e pelo fornecimento de informações
básicas para o funcionamentodocomputador;
▪ Chipset – componente que comanda todo o fluxo de dados entre o processador, as memórias e os
demais componentes.

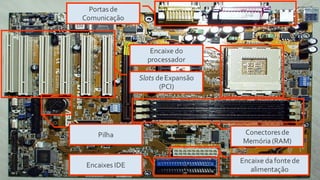

13. Encaixe do
processador
Conectoresde
Memória (RAM)
Slots deExpansão
(PCI)
Portasde
Comunicação
Pilha
Encaixes IDE
Encaixe da fontede
alimentação

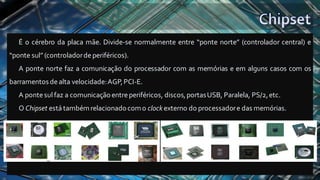

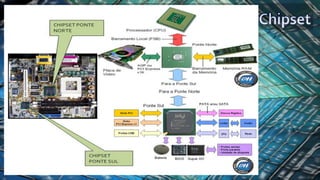

14. É o cérebro da placa mãe. Divide-se normalmente entre “ponte norte” (controlador central) e
“ponte sul” (controladordeperiféricos).
A ponte norte faz a comunicação do processador com as memórias e em alguns casos com os
barramentos dealta velocidade:AGP,PCI-E.
A pontesul faz a comunicação entreperiféricos, discos,portasUSB, Paralela, PS/2,etc.
O Chipset está tambémrelacionadocomo clock externo do processadore das memórias.

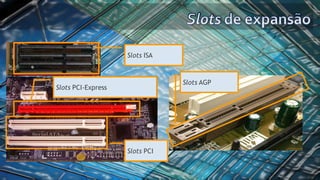

16. Slots ISA
Slots PCI-Express
Slots PCI
Slots AGP

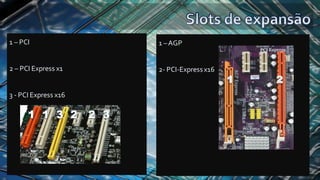

17. 1 – PCI
2 – PCI Express x1
3 - PCI Express x16
1 –AGP
2- PCI-Expressx16

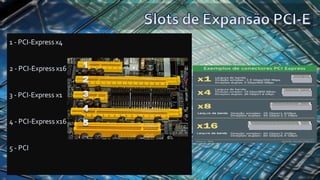

18. 1 - PCI-Expressx4
2 - PCI-Expressx16
3 - PCI-Express x1
4 - PCI-Expressx16
5 - PCI

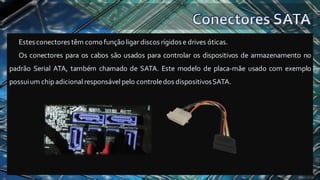

19. Estesconectores têm comofunçãoligar discosrígidose drives óticas.
Os conectores para os cabos são usados para controlar os dispositivos de armazenamento no
padrão Serial ATA, também chamado de SATA. Este modelo de placa-mãe usado com exemplo
possuium chipadicional responsável pelo controledos dispositivosSATA.

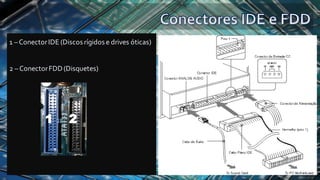

20. 1 – ConectorIDE (Discosrígidose drives óticas)
2 – ConectorFDD(Disquetes)

21. Estesconectores fazem a ligação da fonte de alimentaçãoà motherboard.
Através deste conector a placa-mãe recebe energia da fonte de alimentação para que ela possa
funcionar.
Em algumas placas existem conectores “extras” que devem receber alimentação da fonte para o
corretofuncionamentoda placa.

22. Neste slot são encaixados os módulos dememória. O manual da placa-mãe normalmente indica
as regras de como estes slots devem ser preenchidos, mas, na maioria das vezes, podemos colocar
os módulosdememória em qualquer um dosslots.

23. Estas conexões existem para ligarmos as ventoinhas do cooler da CPU, da caixa, etc. Nas placas-
mãe maisrecentes estes conectores permitem tambémmonitorara velocidadedas ventinhas.

24. É neste soquete que o processador é encaixado. Existe uma pequena alavanca no lado direito do
soquete. Ao levantarmos esta alavanca, liberamos o soquete para que possamos encaixar a CPU.
Após a CPU ser encaixada no soquete, a alavanca é abaixada e o processador fica preso no soquete.
O desenho dasatuaisCPUse de seus respectivossoquetessó permite o encaixe na posiçãocorreta.

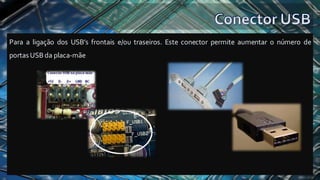

25. Para a ligação dos USB’s frontais e/ou traseiros. Este conector permite aumentar o número de
portasUSBda placa-mãe

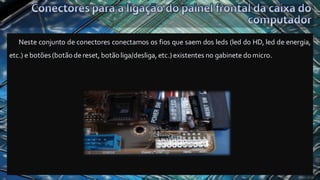

26. Neste conjunto de conectores conectamos os fios que saem dos leds (led do HD, led de energia,
etc.) e botões (botãodereset, botãoliga/desliga, etc.) existentes no gabinete domicro.

27. As motherboardstêm em diferentes tamanhoseformas.
A forma, tamanho e disposição dos componentes de
uma motherboard é designada de “form factor”. O “form
factor” afecta a disposição dos componentes individuais
e a forma da caixa docomputador.
Existem vários “form factors” específicos que a maioria
das motherboards dos PCs usa para que todas elas
possam caber em caixas padrão e que é apenas uma das
muitasnormas aplicadasàs motherboards.
Principais fabricantesde
motherboards:

28. Colocar componentes de topo de gama numa
motherboard de baixa qualidade é semelhante a
guiar um Ferrari em horas de ponta.
