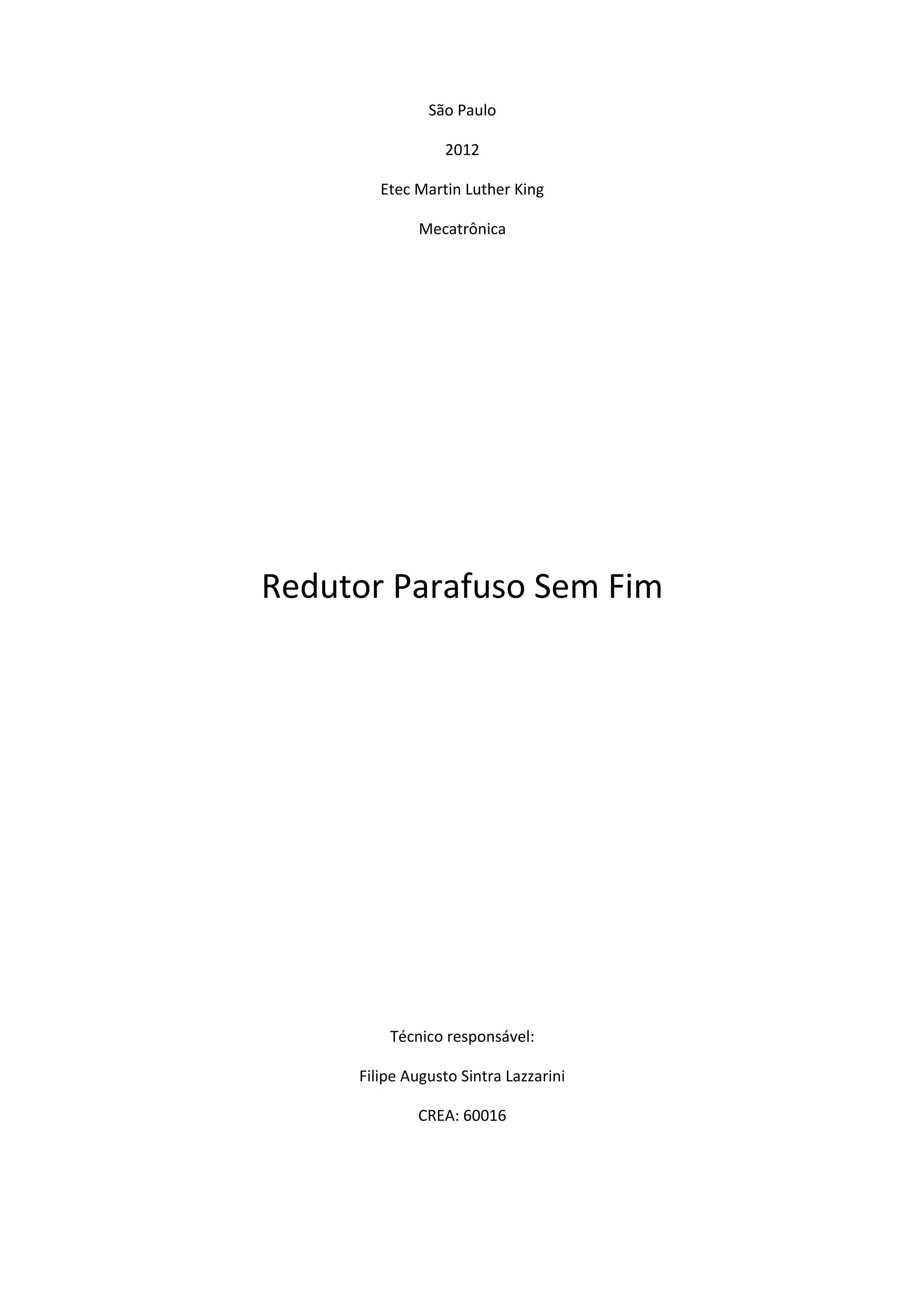

São Paulo
2012
Etec Martin Luther King
Mecatrônica
Redutor Parafuso Sem Fim
Técnico responsável:
Filipe Augusto Sintra Lazzarini
CREA: 60016

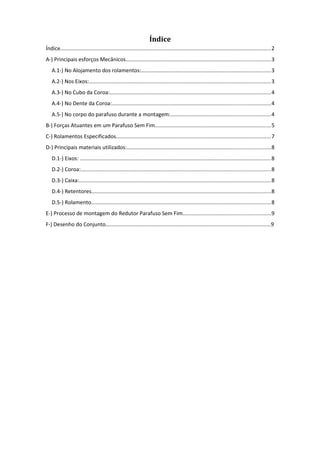

Índice
Índice............................................................................................................................................2
A-) Principais esforços Mecânicos................................................................................................3
A.1-) No Alojamento dos rolamentos:......................................................................................3
A.2-) Nos Eixos:.........................................................................................................................3
A.3-) No Cubo da Coroa:...........................................................................................................4
A.4-) No Dente da Coroa:.........................................................................................................4
A.5-) No corpo do parafuso durante a montagem:..................................................................4
B-) Forças Atuantes em um Parafuso Sem Fim.............................................................................5
C-) Rolamentos Especificados.......................................................................................................7
D-) Principais materiais utilizados:...............................................................................................8
D.1-) Eixos: ...............................................................................................................................8
D.2-) Coroa:..............................................................................................................................8
D.3-) Caixa:...............................................................................................................................8
D.4-) Retentores.......................................................................................................................8
D.5-) Rolamento.......................................................................................................................8
E-) Processo de montagem do Redutor Parafuso Sem Fim..........................................................9
F-) Desenho do Conjunto...............................................................................................................9

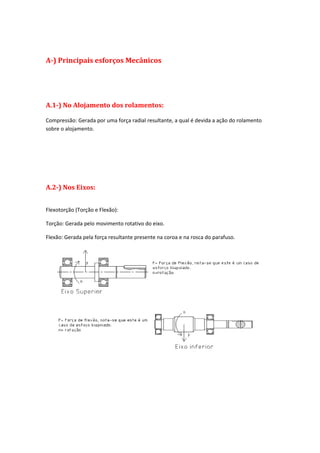

A-) Principais esforços Mecânicos
A.1-) No Alojamento dos rolamentos:
Compressão: Gerada por uma força radial resultante, a qual é devida a ação do rolamento
sobre o alojamento.
A.2-) Nos Eixos:
Flexotorção (Torção e Flexão):
Torção: Gerada pelo movimento rotativo do eixo.
Flexão: Gerada pela força resultante presente na coroa e na rosca do parafuso.

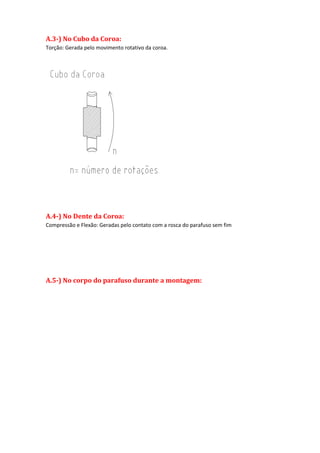

A.3-) No Cubo da Coroa:
Torção: Gerada pelo movimento rotativo da coroa.
A.4-) No Dente da Coroa:
Compressão e Flexão: Geradas pelo contato com a rosca do parafuso sem fim

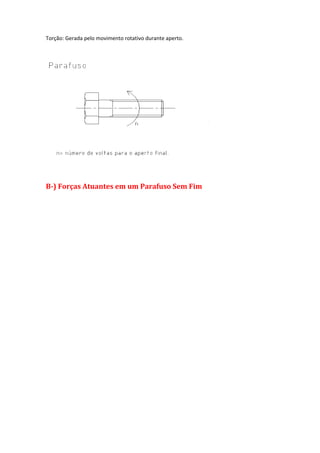

A.5-) No corpo do parafuso durante a montagem:

Torção: Gerada pelo movimento rotativo durante aperto.

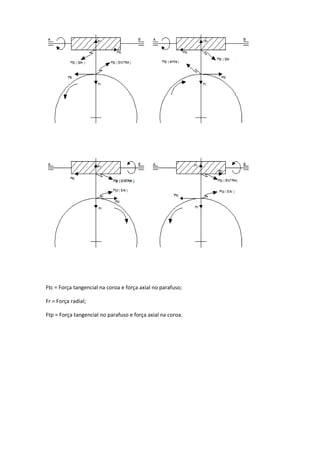

B-) Forças Atuantes em um Parafuso Sem Fim

Ftc = Força tangencial na coroa e força axial no parafuso;
Fr = Força radial;
Ftp = Força tangencial no parafuso e força axial na coroa.

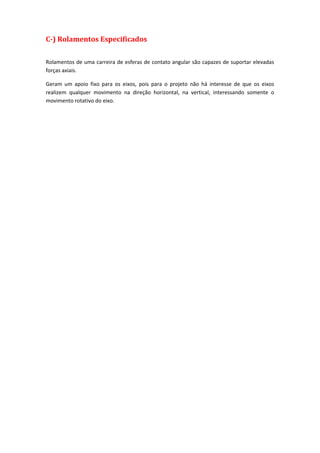

C-) Rolamentos Especificados
Rolamentos de uma carreira de esferas de contato angular são capazes de suportar elevadas
forças axiais.
Geram um apoio fixo para os eixos, pois para o projeto não há interesse de que os eixos
realizem qualquer movimento na direção horizontal, na vertical, interessando somente o
movimento rotativo do eixo.

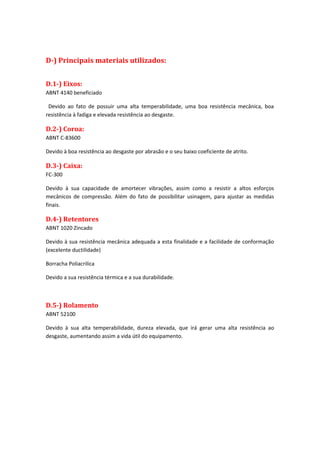

D-) Principais materiais utilizados:
D.1-) Eixos:
ABNT 4140 beneficiado
Devido ao fato de possuir uma alta temperabilidade, uma boa resistência mecânica, boa
resistência à fadiga e elevada resistência ao desgaste.
D.2-) Coroa:
ABNT C-83600
Devido à boa resistência ao desgaste por abrasão e o seu baixo coeficiente de atrito.
D.3-) Caixa:
FC-300
Devido à sua capacidade de amortecer vibrações, assim como a resistir a altos esforços
mecânicos de compressão. Além do fato de possibilitar usinagem, para ajustar as medidas
finais.
D.4-) Retentores
ABNT 1020 Zincado
Devido à sua resistência mecânica adequada a esta finalidade e a facilidade de conformação
(excelente ductilidade)
Borracha Poliacrilica
Devido a sua resistência térmica e a sua durabilidade.
D.5-) Rolamento
ABNT 52100
Devido à sua alta temperabilidade, dureza elevada, que irá gerar uma alta resistência ao
desgaste, aumentando assim a vida útil do equipamento.

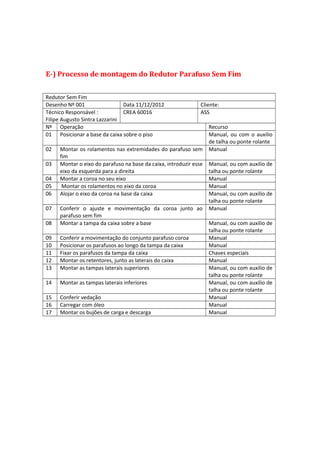

E-) Processo de montagem do Redutor Parafuso Sem Fim
Redutor Sem Fim
Desenho Nº 001 Data 11/12/2012 Cliente:
Técnico Responsável :
Filipe Augusto Sintra Lazzarini
CREA 60016 ASS
Nº Operação Recurso
01 Posicionar a base da caixa sobre o piso Manual, ou com o auxilio
de talha ou ponte rolante
02 Montar os rolamentos nas extremidades do parafuso sem
fim
Manual
03 Montar o eixo do parafuso na base da caixa, introduzir esse
eixo da esquerda para a direita
Manual, ou com auxilio de
talha ou ponte rolante
04 Montar a coroa no seu eixo Manual
05 Montar os rolamentos no eixo da coroa Manual
06 Alojar o eixo da coroa na base da caixa Manual, ou com auxilio de
07 Conferir o ajuste e movimentação da coroa junto ao
parafuso sem fim
Manual
08 Montar a tampa da caixa sobre a base Manual, ou com auxilio de
09 Conferir a movimentação do conjunto parafuso coroa Manual
10 Posicionar os parafusos ao longo da tampa da caixa Manual
11 Fixar os parafusos da tampa da caixa Chaves especiais
12 Montar os retentores, junto as laterais do caixa Manual
13 Montar as tampas laterais superiores Manual, ou com auxilio de
14 Montar as tampas laterais inferiores Manual, ou com auxilio de
15 Conferir vedação Manual
16 Carregar com óleo Manual
17 Montar os bujões de carga e descarga Manual
