O documento descreve o que é um diagrama de objetos, suas características e vantagens. Um diagrama de objetos mostra uma fotografia de um sistema orientado a objetos em execução, com os valores e atributos dos objetos e as ligações entre eles em um determinado momento, sem mostrar a evolução do sistema.

1. Diagrama de Objetos
Juliana Kiwia
Vinícius Farias Costa
Àriston Neves
Kátia

2. Diagrama de Objetos
O que é ?
● O diagrama de objetos é um complemento
do diagrama de classes.
● geralmente utilizado para demonstrar como
o sistema se comporta em um determinado
momento de sua execução .

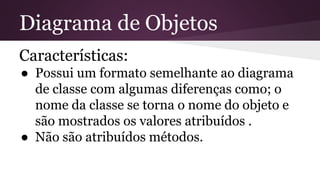

3. Diagrama de Objetos
Características:
● Possui um formato semelhante ao diagrama
de classe com algumas diferenças como; o
nome da classe se torna o nome do objeto e
são mostrados os valores atribuídos .
● Não são atribuídos métodos.

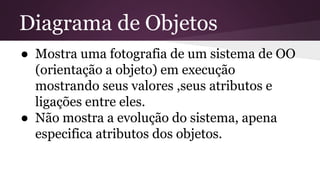

4. Diagrama de Objetos
● Mostra uma fotografia de um sistema de OO
(orientação a objeto) em execução
mostrando seus valores ,seus atributos e
ligações entre eles.
● Não mostra a evolução do sistema, apena
especifica atributos dos objetos.

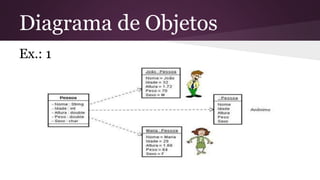

5. Diagrama de Objetos
Ex.: 1

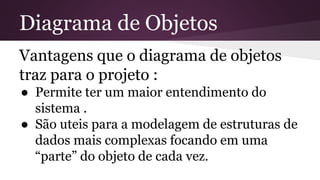

6. Diagrama de Objetos
Vantagens que o diagrama de objetos
traz para o projeto :
● Permite ter um maior entendimento do
sistema .
● São uteis para a modelagem de estruturas de
dados mais complexas focando em uma
“parte” do objeto de cada vez.

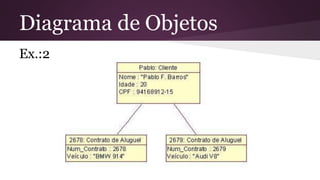

7. Diagrama de Objetos
Ex.:2
