O documento discute os principais tipos de memória em computadores, incluindo registradores, memória cache, memória principal RAM e ROM. Explica como esses diferentes tipos de memória se relacionam na hierarquia de memória de um computador, com registradores fornecendo o acesso mais rápido e memória principal e secundária fornecendo maior capacidade de armazenamento.

1. Jordan Pacheco Borges
Eduardo Ferreira de Oliveira
Pedro Henrique Silva Ângelo
Rodrigo Gonçalves de Oliveira
Memória Interna
1

2. Memória
 Componente essencial da computação onde se
armazena os dados que são usados pela CPU.
 CPU é o destino de qualquer tipo de memória.
2

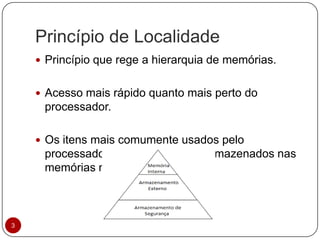

3. Princípio de Localidade
3
 Princípio que rege a hierarquia de memórias.
 Acesso mais rápido quanto mais perto do
processador.
 Os itens mais comumente usados pelo
processador tendem a ficarem armazenados nas
memórias mais próximas à ele.

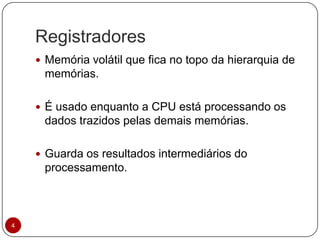

4. Registradores
4
 Memória volátil que fica no topo da hierarquia de
memórias.
 É usado enquanto a CPU está processando os
dados trazidos pelas demais memórias.
 Guarda os resultados intermediários do
processamento.

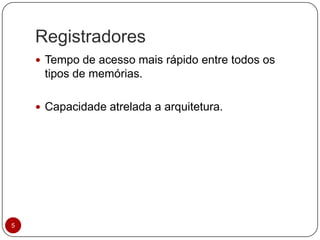

5. Registradores
5
 Tempo de acesso mais rápido entre todos os
tipos de memórias.
 Capacidade atrelada a arquitetura.

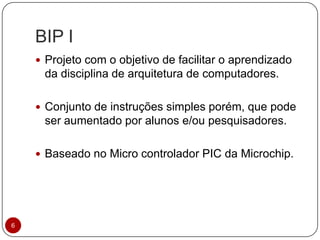

6. BIP I
6
 Projeto com o objetivo de facilitar o aprendizado
da disciplina de arquitetura de computadores.
 Conjunto de instruções simples porém, que pode
ser aumentado por alunos e/ou pesquisadores.
 Baseado no Micro controlador PIC da Microchip.

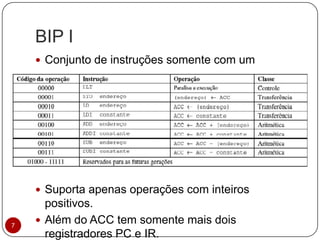

7. BIP I
7
 Conjunto de instruções somente com um
registrador.
 Suporta apenas operações com inteiros
positivos.
 Além do ACC tem somente mais dois
registradores PC e IR.

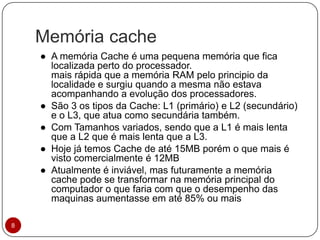

8. Memória cache
8
● A memória Cache é uma pequena memória que fica
localizada perto do processador.
mais rápida que a memória RAM pelo principio da
localidade e surgiu quando a mesma não estava
acompanhando a evolução dos processadores.
● São 3 os tipos da Cache: L1 (primário) e L2 (secundário)
e o L3, que atua como secundária também.
● Com Tamanhos variados, sendo que a L1 é mais lenta
que a L2 que é mais lenta que a L3.
● Hoje já temos Cache de até 15MB porém o que mais é
visto comercialmente é 12MB
● Atualmente é inviável, mas futuramente a memória
cache pode se transformar na memória principal do
computador o que faria com que o desempenho das
maquinas aumentasse em até 85% ou mais

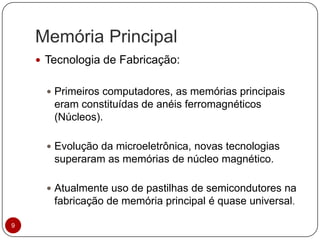

9. Memória Principal
 Tecnologia de Fabricação:
 Primeiros computadores, as memórias principais
eram constituídas de anéis ferromagnéticos
(Núcleos).
 Evolução da microeletrônica, novas tecnologias
superaram as memórias de núcleo magnético.
 Atualmente uso de pastilhas de semicondutores na
fabricação de memória principal é quase universal.
9

10. Aspectos Fundamentais Dessa
Tecnologia:
Tabela 1: Aspectos fundamentais dessa tecnologia.
10

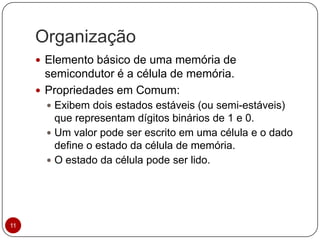

11. Organização
 Elemento básico de uma memória de
semicondutor é a célula de memória.
 Propriedades em Comum:
 Exibem dois estados estáveis (ou semi-estáveis)
que representam dígitos binários de 1 e 0.
 Um valor pode ser escrito em uma célula e o dado
define o estado da célula de memória.
 O estado da célula pode ser lido.
11

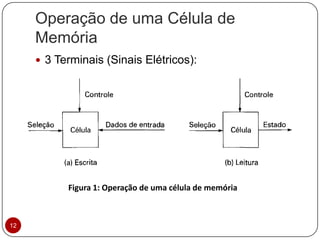

12. Operação de uma Célula de
Memória
 3 Terminais (Sinais Elétricos):
Figura 1: Operação de uma célula de memória
12

13. Correção de Erros
 Todo sistema de memória de semicondutor
está sujeito a erros.
• Falhas Graves:
– Defeito físico permanente nas células de memória.
• Causa:
– Uso excessivo em ambiente inadequado, defeitos de
fabricação ou por desgaste.
• Erro Moderado:
– Evento aleatório não-destrutivo, altera o conteúdo de
posições de memória, sem danificá-la.
• Causa:
– Problemas de fornecimento de energia ou presença de
partículas alfa.
13

14. Correção de Erros
 Solução:
 Sistemas de memória principal mais modernos
incluem uma lógica de detecção e correção de
erros.
 Exemplo:
• Código de Hamming:
– Método desenvolvido por Richard Hamming, em 1949.
– Sequência de 4 bits substituídas por série de 7 bits
(Paridade).
– Detecta até dois erros, corrige apenas um.
14

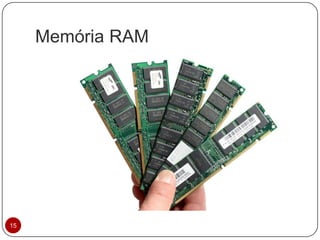

15. Memória RAM
15

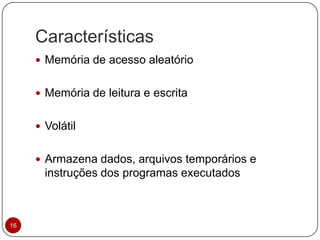

16. Características
16
 Memória de acesso aleatório
 Memória de leitura e escrita
 Volátil
 Armazena dados, arquivos temporários e
instruções dos programas executados

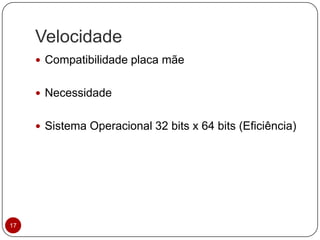

17. Velocidade
17
 Compatibilidade placa mãe
 Necessidade
 Sistema Operacional 32 bits x 64 bits (Eficiência)

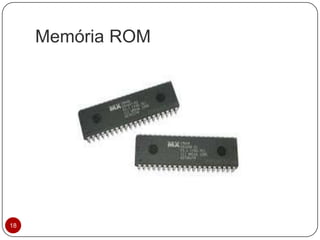

18. Memória ROM
18

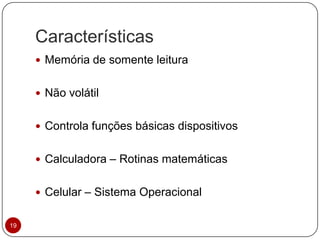

19. Características
19
 Memória de somente leitura
 Não volátil
 Controla funções básicas dispositivos
 Calculadora – Rotinas matemáticas
 Celular – Sistema Operacional

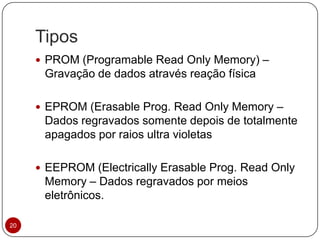

20. Tipos
20
 PROM (Programable Read Only Memory) –
Gravação de dados através reação física
 EPROM (Erasable Prog. Read Only Memory –
Dados regravados somente depois de totalmente
apagados por raios ultra violetas
 EEPROM (Electrically Erasable Prog. Read Only
Memory – Dados regravados por meios
eletrônicos.

21. Tipos
21
 Flash – Usada principalmente em portáteis,
dados apagados por blocos inteiros.
Ex: Pen drives, câmeras digitais, MP3...

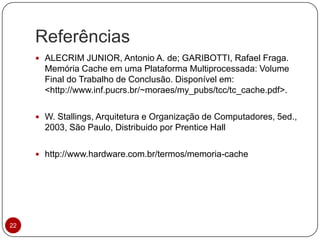

22. Referências
22
 ALECRIM JUNIOR, Antonio A. de; GARIBOTTI, Rafael Fraga.
Memória Cache em uma Plataforma Multiprocessada: Volume
Final do Trabalho de Conclusão. Disponível em:
<http://www.inf.pucrs.br/~moraes/my_pubs/tcc/tc_cache.pdf>.
 W. Stallings, Arquitetura e Organização de Computadores, 5ed.,
2003, São Paulo, Distribuido por Prentice Hall
 http://www.hardware.com.br/termos/memoria-cache

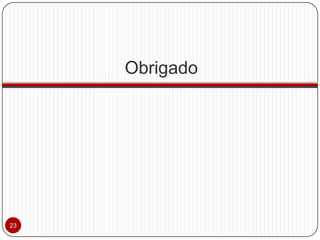

23. Obrigado
23
