Método do Espaço de Estados
(MEE)
Sistemas Baseados em Conhecimento / IA
Fernando Giorno

2. IA: MEE - F.Giorno

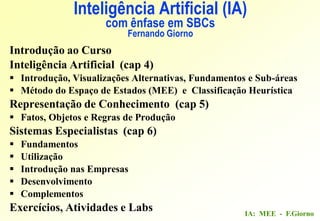

Introdução ao Curso
Inteligência Artificial (cap 4)
 Introdução, Visualizações Alternativas, Fundamentos e Sub-áreas
 Método do Espaço de Estados (MEE) e Classificação Heurística
Representação de Conhecimento (cap 5)
 Fatos, Objetos e Regras de Produção
Sistemas Especialistas (cap 6)
 Fundamentos
 Utilização
 Introdução nas Empresas
 Desenvolvimento
 Complementos
Exercícios, Atividades e Labs
Inteligência Artificial (IA)
com ênfase em SBCs
Fernando Giorno

3. IA: MEE - F.Giorno
 Xadrez
 Jarro de Água
 Lavrador, Lobo, Cabra e Maço de Couve
 Missionários e Canibais
 Jogo dos 15 (quebra cabeça do patrão)
 Torre de Hanói
 . . .
O que estes problemas têm em comum?

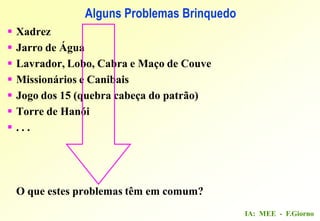

Alguns Problemas Brinquedo

4. IA: MEE - F.Giorno

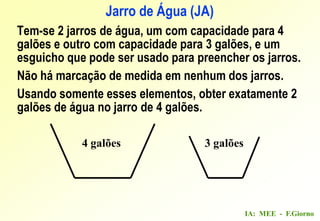

Tem-se 2 jarros de água, um com capacidade para 4
galões e outro com capacidade para 3 galões, e um
esguicho que pode ser usado para preencher os jarros.
Não há marcação de medida em nenhum dos jarros.
Usando somente esses elementos, obter exatamente 2
galões de água no jarro de 4 galões.
Jarro de Água (JA)
4 galões 3 galões

5. IA: MEE - F.Giorno
Lavrador, Lobo, Cabra e Maço de Couve

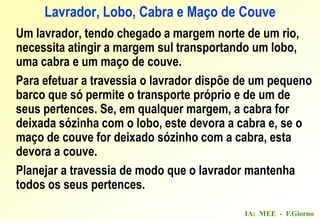

Um lavrador, tendo chegado a margem norte de um rio,
necessita atingir a margem sul transportando um lobo,
uma cabra e um maço de couve.
Para efetuar a travessia o lavrador dispõe de um pequeno
barco que só permite o transporte próprio e de um de
seus pertences. Se, em qualquer margem, a cabra for
deixada sózinha com o lobo, este devora a cabra e, se o
maço de couve for deixado sózinho com a cabra, esta
devora a couve.
Planejar a travessia de modo que o lavrador mantenha
todos os seus pertences.

6. IA: MEE - F.Giorno

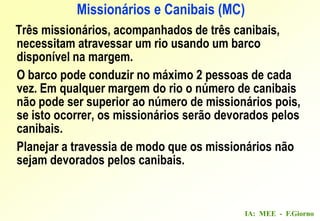

Três missionários, acompanhados de três canibais,
necessitam atravessar um rio usando um barco
disponível na margem.
O barco pode conduzir no máximo 2 pessoas de cada
vez. Em qualquer margem do rio o número de canibais
não pode ser superior ao número de missionários pois,
se isto ocorrer, os missionários serão devorados pelos
canibais.
Planejar a travessia de modo que os missionários não
sejam devorados pelos canibais.
Missionários e Canibais (MC)

7. IA: MEE - F.Giorno
1 3
4
6
1513
2
11
9
12
8
5
10
7
14
1 2
6
10
1413
5
4
8
12
3
7
11
15
9

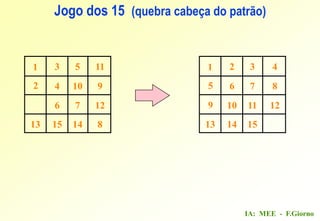

Jogo dos 15 (quebra cabeça do patrão)

8. IA: MEE - F.Giorno

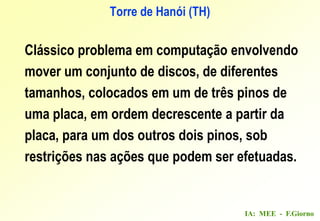

Clássico problema em computação envolvendo
mover um conjunto de discos, de diferentes
tamanhos, colocados em um de três pinos de
uma placa, em ordem decrescente a partir da
placa, para um dos outros dois pinos, sob
restrições nas ações que podem ser efetuadas.
Torre de Hanói (TH)

9. IA: MEE - F.Giorno

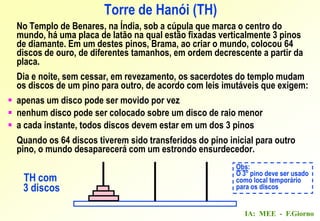

Torre de Hanói (TH)
No Templo de Benares, na Índia, sob a cúpula que marca o centro do
mundo, há uma placa de latão na qual estão fixadas verticalmente 3 pinos
de diamante. Em um destes pinos, Brama, ao criar o mundo, colocou 64
discos de ouro, de diferentes tamanhos, em ordem decrescente a partir da
placa.
Dia e noite, sem cessar, em revezamento, os sacerdotes do templo mudam
os discos de um pino para outro, de acordo com leis imutáveis que exigem:
 apenas um disco pode ser movido por vez
 nenhum disco pode ser colocado sobre um disco de raio menor
 a cada instante, todos discos devem estar em um dos 3 pinos
Quando os 64 discos tiverem sido transferidos do pino inicial para outro
pino, o mundo desaparecerá com um estrondo ensurdecedor.
Obs:
O 3o
pino deve ser usado
como local temporário
para os discos
TH com
3 discos

10. IA: MEE - F.Giorno
O número mínimo de movimentações (transferências) de discos que
deverão ser realizadas para se atingir o objetivo do jogo é 2n
- 1 onde
n é o número de discos.
Considerando então o jogo TH com 64 discos e
 atendimento das regras do jogo
 uma transferência / segundo
 nenhum erro
a tarefa passada por Brama será completada em
 264
- 1 = 58.454.204.609 séculos
+
6 anos
Torre de Hanói (TH)

11. IA: MEE - F.Giorno

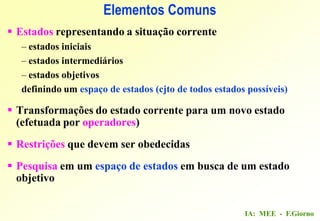

Elementos Comuns
 Estados representando a situação corrente
– estados iniciais
– estados intermediários
– estados objetivos
definindo um espaço de estados (cjto de todos estados possíveis)
 Transformações do estado corrente para um novo estado
(efetuada por operadores)
 Restrições que devem ser obedecidas
 Pesquisa em um espaço de estados em busca de um estado
objetivo

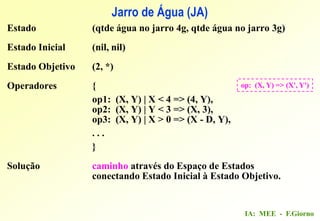

12. IA: MEE - F.Giorno
Estado (qtde água no jarro 4g, qtde água no jarro 3g)
Estado Inicial (nil, nil)
Estado Objetivo (2, *)
Operadores {
op1: (X, Y) | X < 4 => (4, Y),
op2: (X, Y) | Y < 3 => (X, 3),
op3: (X, Y) | X > 0 => (X - D, Y),
. . .
}
Solução caminho através do Espaço de Estados
conectando Estado Inicial à Estado Objetivo.
Jarro de Água (JA)
op: (X, Y) => (X', Y')

13. IA: MEE - F.Giorno

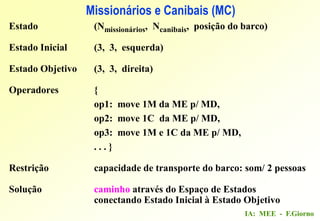

Estado (Nmissionários, Ncanibais, posição do barco)
Estado Inicial (3, 3, esquerda)
Estado Objetivo (3, 3, direita)
Operadores {
op1: move 1M da ME p/ MD,
op2: move 1C da ME p/ MD,
op3: move 1M e 1C da ME p/ MD,
. . . }
Restrição capacidade de transporte do barco: som/ 2 pessoas
Solução caminho através do Espaço de Estados
conectando Estado Inicial à Estado Objetivo
Missionários e Canibais (MC)

14. IA: MEE - F.Giorno
Estado ( (elementos ME) (elementos MD) )
Estado Inicial ( (M, M, M, C, C, C, B) ( ) )
Estado Objetivo ( ( ) (M, M, M, C, C, C, B) )
Operadores {
op1: move 1M da ME p/ MD,
op2: move 1C da ME p/ MD,
op3: move 1M e 1C da ME p/ MD,
. . . }
Restrição capacidade de transporte do barco: som/ 2 pessoas
Solução caminho através do Espaço de Estados
conectando Estado Inicial à Estado Objetivo

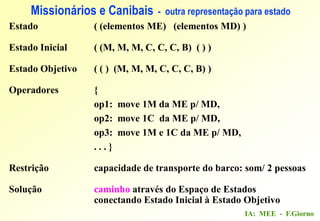

Missionários e Canibais - outra representação para estado

15. IA: MEE - F.Giorno
Estado ((discos pino A) (discos pino B) (discos pino C))
Estado Inicial ((1, 2, . . . , 64) ( ) ( ))
Estado Objetivo (( ) ( ) (1, 2, . . . , 64))
Operadores {
move1AB,
move2AC,
. . . }
Restrição disco não pode ser colocado sobre disco menor
Solução Caminho através do Espaço de Estados
conectando Estado Inicial à Estado Objetivo
Torre de Hanói (TH)

16. IA: MEE - F.Giorno
A B C A B C
2
3
1
2
3
1
Torre de Hanói (TH) - Estados Inicial e Objetivo
Estado Inicial
( (1 2 3) ( ) ( ) )
Estado Objetivo
( ( ) ( ) (1 2 3) )

17. IA: MEE - F.Giorno
A B C A B C
Estado Inicial
( (1 2 3) ( ) ( ) )
move1AB
2
3
1
2
3 1
Torre de Hanói (TH)
Operador move1AB aplicado ao Estado Inicial
Estado Intermediário
( (2 3) (1) ( ) )

18. IA: MEE - F.Giorno
Alguns Problemas Brinquedo
 Xadrez
 Jarro de Água
 Lavrador, Lobo, Cabra e Maço de Couve
 Missionários e Canibais
 Jogo dos 15 (quebra cabeça do patrão)
 Torre de Hanói
 . . .
MEE

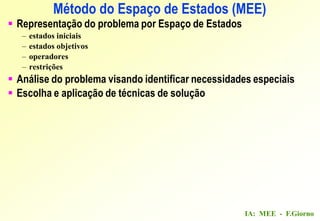

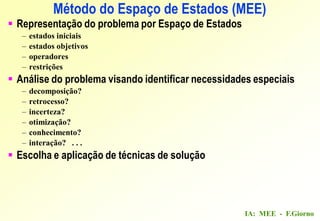

19. IA: MEE - F.Giorno
 Representação do problema por Espaço de Estados
 Análise do problema visando identificar necessidades especiais
 Escolha e aplicação de técnicas de solução
Método do Espaço de Estados (MEE)

20. IA: MEE - F.Giorno
 Representação do problema por Espaço de Estados
– estados iniciais
– estados objetivos
– operadores
– restrições
 Análise do problema visando identificar necessidades especiais
 Escolha e aplicação de técnicas de solução
Método do Espaço de Estados (MEE)

21. IA: MEE - F.Giorno

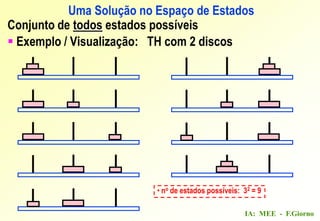

Uma Solução no Espaço de Estados
Conjunto de todos estados possíveis
 Exemplo / Visualização: TH com 2 discos
• no de estados possíveis: 32 = 9

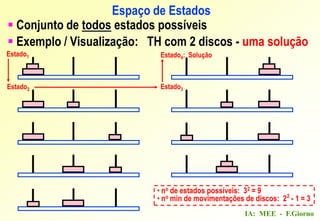

22. IA: MEE - F.Giorno
Espaço de Estados
• no de estados possíveis: 32 = 9
• no min de movimentações de discos: 22
- 1 = 3
 Conjunto de todos estados possíveis
 Exemplo / Visualização: TH com 2 discos - uma solução
Estado1
Estado2 Estado3
Estado4: Solução

23. IA: MEE - F.Giorno
 Representação do problema por Espaço de Estados
– estados iniciais
– estados objetivos
– operadores
– restrições
 Análise do problema visando identificar necessidades especiais
– decomposição?
– retrocesso?
– incerteza?
– otimização?
– conhecimento?
– interação? . . .
 Escolha e aplicação de técnicas de solução
Método do Espaço de Estados (MEE)

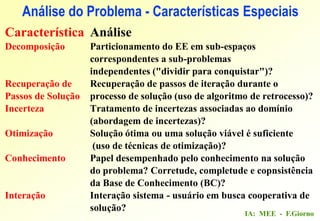

24. IA: MEE - F.Giorno
Característica Análise
Decomposição Particionamento do EE em sub-espaços
correspondentes a sub-problemas
independentes ("dividir para conquistar")?
Recuperação de Recuperação de passos de iteração durante o
Passos de Solução processo de solução (uso de algoritmo de retrocesso)?
Incerteza Tratamento de incertezas associadas ao domínio
(abordagem de incertezas)?
Otimização Solução ótima ou uma solução viável é suficiente
(uso de técnicas de otimização)?
Conhecimento Papel desempenhado pelo conhecimento na solução
do problema? Corretude, completude e copnsistência
da Base de Conhecimento (BC)?
Interação Interação sistema - usuário em busca cooperativa de
solução?
Análise do Problema - Características Especiais

25. IA: MEE - F.Giorno
Problema do Caixeiro-Viajante

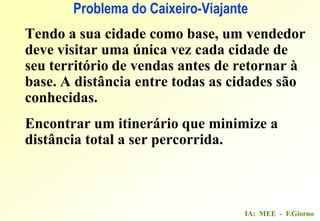

Tendo a sua cidade como base, um vendedor
deve visitar uma única vez cada cidade de
seu território de vendas antes de retornar à
base. A distância entre todas as cidades são
conhecidas.
Encontrar um itinerário que minimize a
distância total a ser percorrida.

26. IA: MEE - F.Giorno
CV com 1 cidade: 1
CV com 2 cidades: 1-2-1
CV com 3 cidades: 1-2-3-1
1-3-2-1
CV com 4 cidades: 1-2-3-4-1
1-2-4-3-1
1-3-2-4-1
1-3-4-2-1
1-4-2-3-1
1-4-3-2-1
CV com 10 cidades: 362880 candidatos
CV com 30 cidades: 8.8E30 candidatos 1h CPU (mainframe)
CV com 31 cidades: 30h CPU (mainframe)
CV com 32 cidades: 330h CPU (mainframe)
CV com n cidades: (n-1)! candidatos

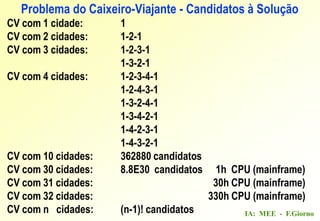

Problema do Caixeiro-Viajante - Candidatos à Solução

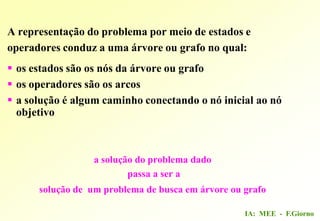

27. IA: MEE - F.Giorno
A representação do problema por meio de estados e
operadores conduz a uma árvore ou grafo no qual:
 os estados são os nós da árvore ou grafo
 os operadores são os arcos
 a solução é algum caminho conectando o nó inicial ao nó
objetivo
a solução do problema dado
passa a ser a
solução de um problema de busca em árvore ou grafo

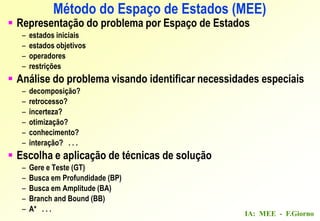

28. IA: MEE - F.Giorno
 Representação do problema por Espaço de Estados
– estados iniciais
– estados objetivos
– operadores
– restrições
 Análise do problema visando identificar necessidades especiais
– decomposição?
– retrocesso?
– incerteza?
– otimização?
– conhecimento?
– interação? . . .
 Escolha e aplicação de técnicas de solução
– Gere e Teste (GT)
– Busca em Profundidade (BP)
– Busca em Amplitude (BA)
– Branch and Bound (BB)
– A* . . .
Método do Espaço de Estados (MEE)

29. IA: MEE - F.Giorno

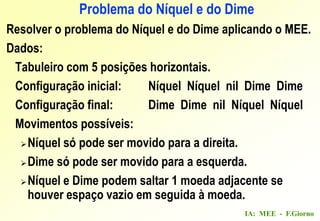

Problema do Níquel e do Dime
Resolver o problema do Níquel e do Dime aplicando o MEE.
Dados:
Tabuleiro com 5 posições horizontais.
Configuração inicial: Níquel Níquel nil Dime Dime
Configuração final: Dime Dime nil Níquel Níquel
Movimentos possíveis:
Níquel só pode ser movido para a direita.
Dime só pode ser movido para a esquerda.
Níquel e Dime podem saltar 1 moeda adjacente se
houver espaço vazio em seguida à moeda.

30. IA: MEE - F.Giorno

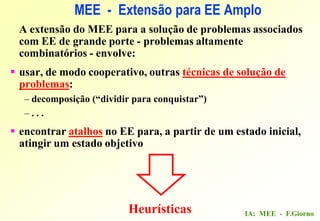

MEE - Extensão para EE Amplo
A extensão do MEE para a solução de problemas associados
com EE de grande porte - problemas altamente
combinatórios - envolve:
 usar, de modo cooperativo, outras técnicas de solução de
problemas:
– decomposição (“dividir para conquistar”)
– . . .
 encontrar atalhos no EE para, a partir de um estado inicial,
atingir um estado objetivo
Heurísticas

31. IA: MEE - F.Giorno

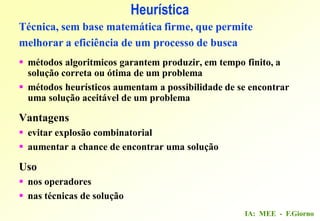

Heurística
Técnica, sem base matemática firme, que permite
melhorar a eficiência de um processo de busca
 métodos algoritmicos garantem produzir, em tempo finito, a
solução correta ou ótima de um problema
 métodos heurísticos aumentam a possibilidade de se encontrar
uma solução aceitável de um problema
Vantagens
 evitar explosão combinatorial
 aumentar a chance de encontrar uma solução
Uso
 nos operadores
 nas técnicas de solução

32. IA: MEE - F.Giorno

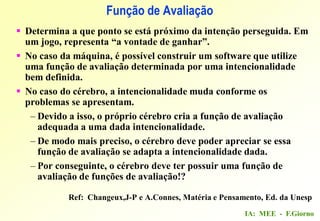

Função de Avaliação
 Determina a que ponto se está próximo da intenção perseguida. Em
um jogo, representa “a vontade de ganhar”.
 No caso da máquina, é possível construir um software que utilize
uma função de avaliação determinada por uma intencionalidade
bem definida.
 No caso do cérebro, a intencionalidade muda conforme os
problemas se apresentam.
– Devido a isso, o próprio cérebro cria a função de avaliação
adequada a uma dada intencionalidade.
– De modo mais preciso, o cérebro deve poder apreciar se essa
função de avaliação se adapta a intencionalidade dada.
– Por conseguinte, o cérebro deve ter possuir uma função de
avaliação de funções de avaliação!?
Ref: Changeux,J-P e A.Connes, Matéria e Pensamento, Ed. da Unesp

33. IA: MEE - F.Giorno

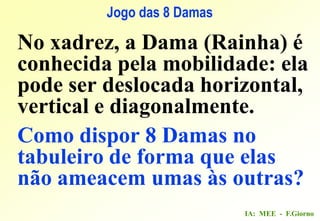

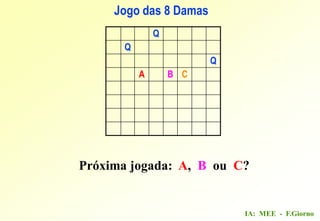

Jogo das 8 Damas
No xadrez, a Dama (Rainha) é
conhecida pela mobilidade: ela
pode ser deslocada horizontal,
vertical e diagonalmente.
Como dispor 8 Damas no
tabuleiro de forma que elas
não ameacem umas às outras?

34. IA: MEE - F.Giorno
Jogo das 8 Damas
Q
Q
Q
A B C
Próxima jogada: A, B ou C?

35. IA: MEE - F.Giorno
Jogo das 8 Damas
Q
Q
Q
A B C
1 2
3 4
5 6 7 8
f(A) = 8
f(B) = 9
f(C) = 10 jogar em C
Seja f(X) = número total de células não-atacadas

36. IA: MEE - F.Giorno

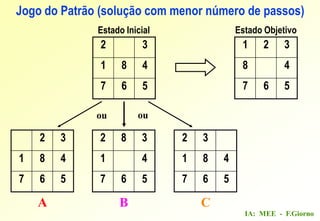

Jogo do Patrão (solução com menor número de passos)
2 3
1 8 4
7 6 5
1 2 3
8 4
7 6 5
2 8 3
1 4
7 6 5
2 3
1 8 4
7 6 5
2 3
1 8 4
7 6 5
A B C
Estado Inicial Estado Objetivo
ou ou

37. IA: MEE - F.Giorno
2 3
1 8 4
7 6 5
1 2 3
8 4
7 6 5
2 8 3
1 4
7 6 5
2 3
1 8 4
7 6 5
2 3
1 8 4
7 6 5
A B C
Estado Inicial Estado Objetivo
ou ou Seja
h(X):
no quadradinhos
fora de lugar
h(A) = 2
h(B) = 3
h(C) = 4

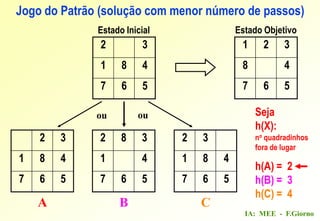

Jogo do Patrão (solução com menor número de passos)

38. IA: MEE - F.Giorno

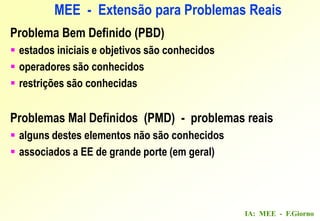

Problema Bem Definido (PBD)
 estados iniciais e objetivos são conhecidos
 operadores são conhecidos
 restrições são conhecidas
Problemas Mal Definidos (PMD) - problemas reais
 alguns destes elementos não são conhecidos
 associados a EE de grande porte (em geral)
MEE - Extensão para Problemas Reais

39. IA: MEE - F.Giorno

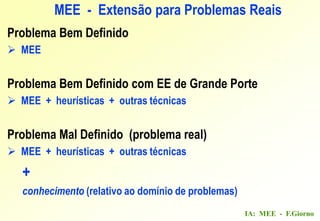

MEE - Extensão para Problemas Reais
Problema Bem Definido
 MEE
Problema Bem Definido com EE de Grande Porte
 MEE + heurísticas + outras técnicas
Problema Mal Definido (problema real)
 MEE + heurísticas + outras técnicas
+
conhecimento (relativo ao domínio de problemas)

40. IA: MEE - F.Giorno
MEE - Implementação
Sistema de Produção

41. IA: MEE - F.Giorno

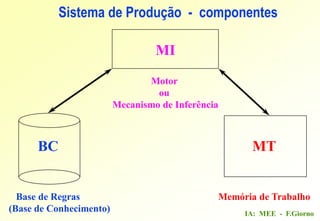

Sistema de Produção - componentes
BC MT
MI
Motor
ou
Mecanismo de Inferência
Base de Regras
(Base de Conhecimento)
Memória de Trabalho

42. IA: MEE - F.Giorno

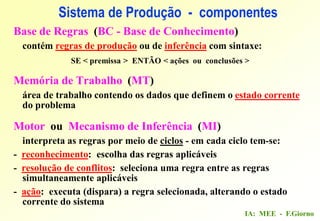

Base de Regras (BC - Base de Conhecimento)
contém regras de produção ou de inferência com sintaxe:
SE < premissa > ENTÃO < ações ou conclusões >
Memória de Trabalho (MT)
área de trabalho contendo os dados que definem o estado corrente
do problema
Motor ou Mecanismo de Inferência (MI)
interpreta as regras por meio de ciclos - em cada ciclo tem-se:
- reconhecimento: escolha das regras aplicáveis
- resolução de conflitos: seleciona uma regra entre as regras
simultaneamente aplicáveis
- ação: executa (dispara) a regra selecionada, alterando o estado
corrente do sistema
Sistema de Produção - componentes

43. IA: MEE - F.Giorno
Exercício
Conforme visto, o MEE para a solução de
determinadas categorias de problemas:
 pode ser estendido para resolver problemas reais por
meio de:
– apoio de outras técnicas de solução de problemas
– incorporação de heurísticas
– representação e processamento de conhecimento relativo ao domínio
 pode ser implementado por meio de Sistemas de
Produção
Mostre (por meio de texto, figura, esquema ...) como os
elementos básicos do MEE estendido são acomodados
em um Sistema de Produção.

44. IA: MEE - F.Giorno
Represente o problema
em termos de
estados e operadores.
Gere um
Espaço de Busca
e o examine.
Identifique
conhecimento
que possa ser
aplicado p/ reduzir
o Espaço de Busca.
Desenvolva uma
estrutura de
conhecimento
como uma mistura
de inferência e
representação.
Implemente como
um sistema, usando
lings / ferramentas
apropriadas.
Teste e revise.
O problema é passível
de solução algorítmica?
Problema
Sistemas Convencionais
Sistemas OO puros
. . .
SBCs
SBCOOs

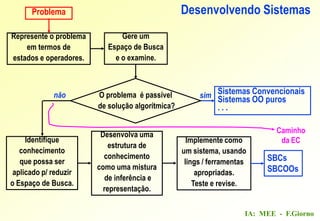

Desenvolvendo Sistemas
simnão
Caminho
da EC

45. IA: MEE - F.Giorno
Método
de
Classificação Heurística
[Clancey, Stanford]

46. IA: MEE - F.Giorno

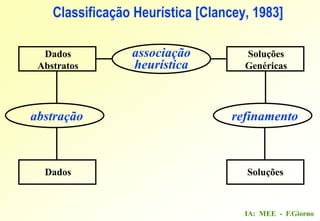

Classificação Heurística [Clancey, 1983]
Dados
Abstratos
Soluções
Genéricas
Dados Soluções
abstração
associação
heurística
refinamento

47. IA: MEE - F.Giorno
Atividade Inicial - Curso de Pós
Mapa Conceitual
com foco em
IA

48. IA: MEE - F.Giorno

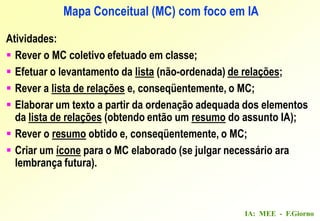

Mapa Conceitual (MC) com foco em IA
Atividades:
 Rever o MC coletivo efetuado em classe;
 Efetuar o levantamento da lista (não-ordenada) de relações;
 Rever a lista de relações e, conseqüentemente, o MC;
 Elaborar um texto a partir da ordenação adequada dos elementos
da lista de relações (obtendo então um resumo do assunto IA);
 Rever o resumo obtido e, conseqüentemente, o MC;
 Criar um ícone para o MC elaborado (se julgar necessário ara
lembrança futura).
