O documento apresenta a linha de som externo da JBL, incluindo subwoofers, woofers, drivers, cornetas e super tweeters projetados para sistemas de som de médio e grande porte. Descreve as características técnicas de cada produto como potência, impedância, resposta de frequência e material.

1. CONHEÇA
A LINHA DE
SOM EXTERNO
DA JBL.

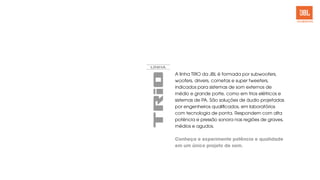

2. A linha TRIO da JBL é formada por subwoofers,
woofers, drivers, cornetas e super tweeters,
indicados para sistemas de som externos de
médio e grande porte, como em trios elétricos e
sistemas de PA. São soluções de áudio projetadas
por engenheiros qualificados, em laboratórios
com tecnologia de ponta. Respondem com alta
potência e pressão sonora nas regiões de graves,
médios e agudos.
Conheça e experimente potência e qualidade
em um único projeto de som.

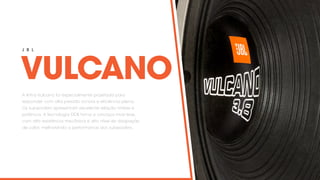

3. VULCANO
J B L
A linha Vulcano foi especialmente projetada para
responder com alta pressão sonora e eficiência plena.
Os subwoofers apresentam excelente relação timbre e
potência. A tecnologia DDB torna a carcaça mais leve,
com alta resistência mecânica e alto nível de dissipação
de calor, melhorando a performance dos subwoofers.

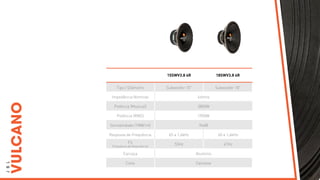

4. 15SWV3.8 4R 18SWV3.8 4R
Tipo / Diâmetro Subwoofer 15" Subwoofer 18"
Impedância Nominal 4ohms
Potência (Musical) 3800W
Potência (RMS) 1900W
Sensibilidade (1W@1m) 94dB
Resposta de Frequência 65 a 1,6kHz 60 a 1,6kHz
FS
(Frequência de Ressonância)
53Hz 47Hz
Carcaça Alumínio
Cone Celulose
VULCANO
J
B
L

5. MG
J B L
A linha MG foi desenvolvida para atender as
necessidades de sistemas de reprodução sonora na faixa
dos médio graves e em caixas dutadas e seladas. Ideais
para sistemas de trios elétricos e propaganda volante. Os
cones dos alto-falantes ainda contam com a tecnologia
MCF, que garante um menor impacto no meio ambiente.

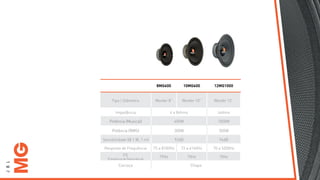

6. 8MG600 10MG600 12MG1000
Tipo / Diâmetro Woofer 8” Woofer 10” Woofer 12”
Impedância 4 e 8ohms 4ohms
Potência (Musical) 600W 1000W
Potência (RMS) 300W 500W
Sensibilidade (@ 1 W, 1 m) 92dB 94dB
Resposta de Frequência 75 a 8100Hz 72 a 6140Hz 70 a 5200Hz
FS
(Frequência de Ressonância)
79Hz 75Hz 70Hz
Carcaça Chapa
J
B
L
MG

7. DRIVERS
J B L
Os drivers da JBL oferecem compressão com alta
sensibilidade e durabilidade, baixa distorção e resposta
suave. Disponíveis com diafragma Fenólico e de Titânio,
produzem som de alta fidelidade ao longo da faixa média e
aguda. Além do plugue de fase, possuem um transformador
acústico que minimiza os cancelamentos de fases.
É a escolha ideal para a melhor performance nas
frequências médias.

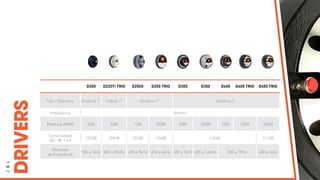

8. J
B
L
DRIVERS
D200 D220Ti TRIO D250X D250 TRIO D305 D350 D405 D405 TRIO D450 TRIO
Tipo / Diâmetro Fenólico 1” Titânio 1” Fenólico 1" Fenólico 2"
Impedância 8ohms
Potência (RMS) 50W 80W 75W 200W 50W 200W 75W 100W 300W
Sensibilidade
(@ 1 W, 1 m)
107dB 109dB 107dB 106dB 110dB 111dB
Resposta
de Frequência
500 a 7kHz 800 a 20kHz 400 a 9kHz 400 a 4kHz 300 a 7kHz 600 a 7,6kHz 300 a 7KHz 400 a 6kHz

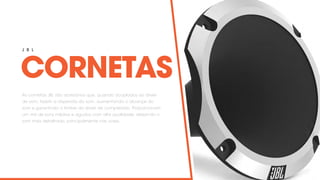

9. CORNETAS
J B L
As cornetas JBL são acessórios que, quando acoplados ao driver
de som, fazem a dispersão do som, aumentando o alcançe do
som e garantindo o timbre do driver de compressão. Proporcionam
um mix de sons médios e agudos com alta qualidade, deixando o
som mais detalhado, principalmente nas vozes.

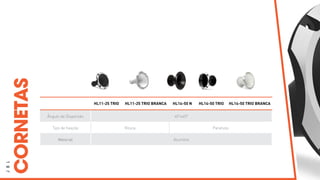

10. J
B
L
CORNETAS
HL11-25 TRIO HL11-25 TRIO BRANCA HL14-50 N HL14-50 TRIO HL14-50 TRIO BRANCA
Ângulo de Dispersão 45°x45°
Tipo de fixação Rosca Parafuso
Material Alumínio

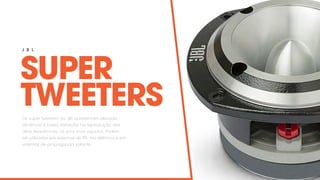

11. SUPER
TWEETERS
J B L
Os super tweeters da JBL apresentam elevada
eficiência e baixa distorção na reprodução das
altas frequências, os sons mais agudos. Podem
ser utilizados em sistemas de PA, trio elétricos e em
sistemas de propaganda volante.

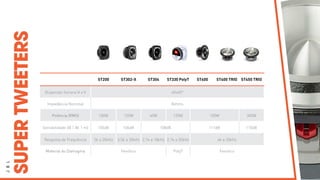

12. ST200 ST302-X ST304 ST330 PolyT ST400 ST400 TRIO ST450 TRIO
Dispersão Sonora H x V 40x40°
Impedância Nominal 8ohms
Potência (RMS) 100W 125W 40W 125W 150W 300W
Sensibilidade (@ 1 W, 1 m) 105dB 106dB 108dB 111dB 110dB
Resposta de Frequência 2k a 20kHz 3,5k a 20kHz 2,1k a 18kHz 2,1k a 20kHz 4k a 20kHz
Material do Diafragma Fenólico PolyT Fenólico
J
B
L
SUPER
TWEETERS
