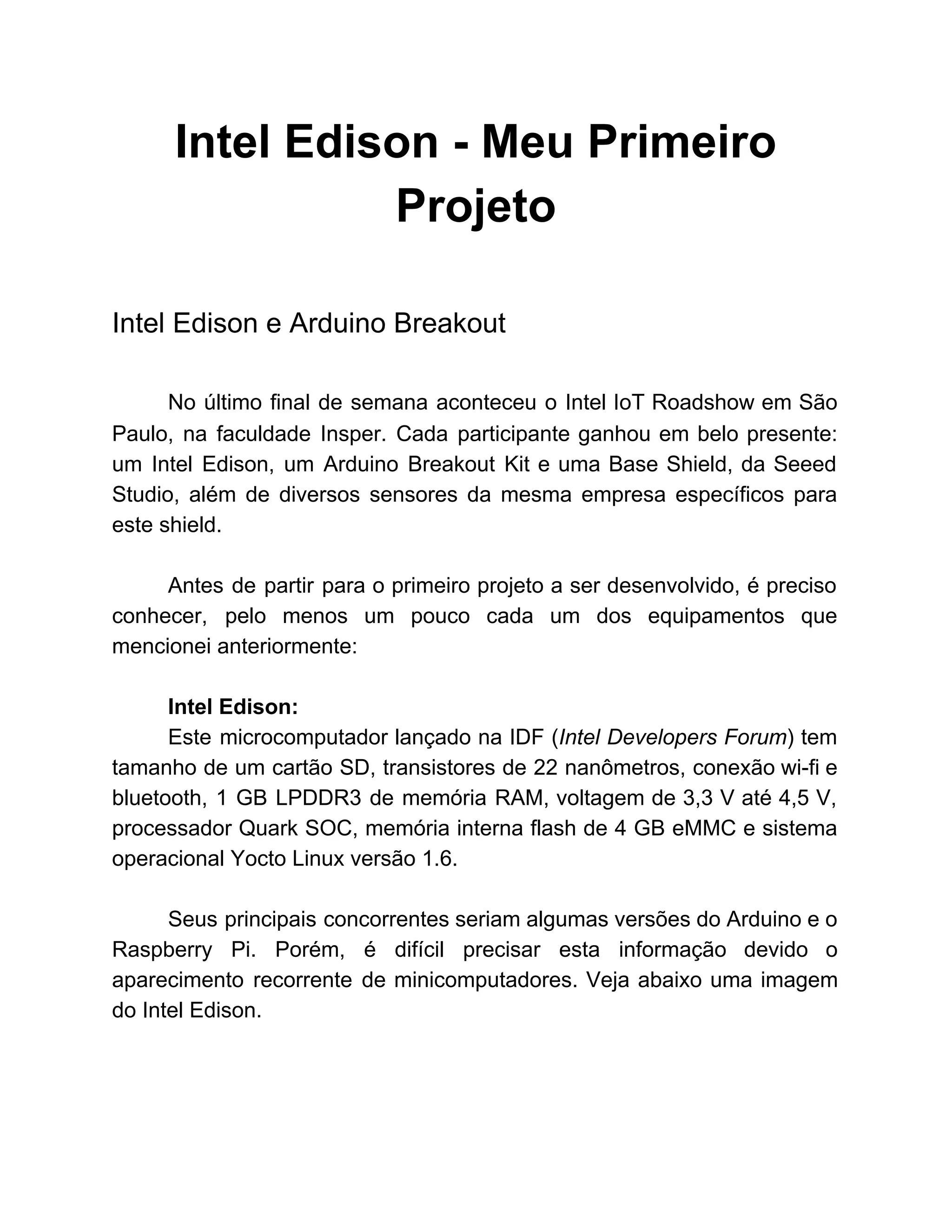

1. Intel Edison ­ Meu Primeiro
Projeto
Intel Edison e Arduino Breakout
No último final de semana aconteceu o Intel IoT Roadshow em São
Paulo, na faculdade Insper. Cada participante ganhou em belo presente:
um Intel Edison, um Arduino Breakout Kit e uma Base Shield, da Seeed
Studio, além de diversos sensores da mesma empresa específicos para
este shield.
Antes de partir para o primeiro projeto a ser desenvolvido, é preciso
conhecer, pelo menos um pouco cada um dos equipamentos que
mencionei anteriormente:
Intel Edison:
Este microcomputador lançado na IDF (​Intel Developers Forum​) tem
tamanho de um cartão SD, transistores de 22 nanômetros, conexão wi­fi e
bluetooth, 1 GB LPDDR3 de memória RAM, voltagem de 3,3 V até 4,5 V,
processador Quark SOC, memória interna flash de 4 GB eMMC e sistema
operacional Yocto Linux versão 1.6.
Seus principais concorrentes seriam algumas versões do Arduino e o
Raspberry Pi. Porém, é difícil precisar esta informação devido o

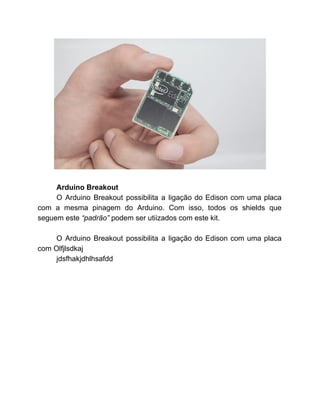

aparecimento recorrente de minicomputadores. Veja abaixo uma imagem
do Intel Edison.

2.
Arduino Breakout
O Arduino Breakout possibilita a ligação do Edison com uma placa
com a mesma pinagem do Arduino. Com isso, todos os shields que
seguem este ​“padrão” ​podem ser utiizados com este kit.
O Arduino Breakout possibilita a ligação do Edison com uma placa
com Olfjlsdkaj
jdsfhakjdhlhsafdd

3.

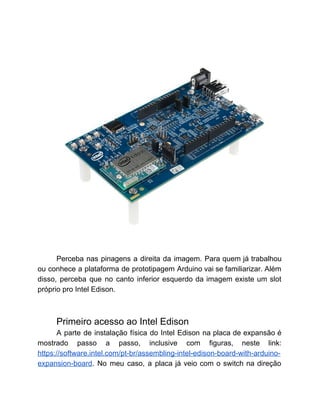

Perceba nas pinagens a direita da imagem. Para quem já trabalhou
ou conhece a plataforma de prototipagem Arduino vai se familiarizar. Além
disso, perceba que no canto inferior esquerdo da imagem existe um slot
próprio pro Intel Edison.
Primeiro acesso ao Intel Edison
A parte de instalação física do Intel Edison na placa de expansão é
mostrado passo a passo, inclusive com figuras, neste link:
https://software.intel.com/pt­br/assembling­intel­edison­board­with­arduino­
expansion­board​. No meu caso, a placa já veio com o switch na direção

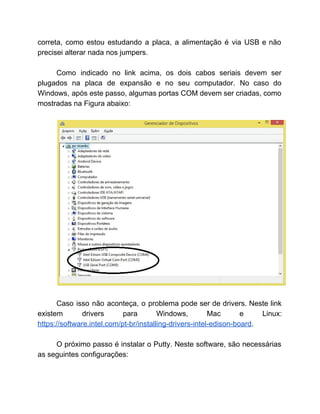

4. correta, como estou estudando a placa, a alimentação é via USB e não
precisei alterar nada nos jumpers.
Como indicado no link acima, os dois cabos seriais devem ser
plugados na placa de expansão e no seu computador. No caso do
Windows, após este passo, algumas portas COM devem ser criadas, como
mostradas na Figura abaixo:
Caso isso não aconteça, o problema pode ser de drivers. Neste link
existem drivers para Windows, Mac e Linux:
https://software.intel.com/pt­br/installing­drivers­intel­edison­board​.
O próximo passo é instalar o Putty. Neste software, são necessárias
as seguintes configurações:

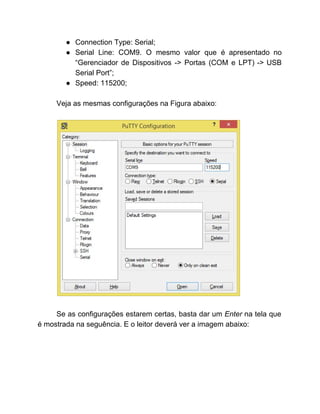

5. ● Connection Type: Serial;
● Serial Line: COM9. O mesmo valor que é apresentado no
“Gerenciador de Dispositivos ­> Portas (COM e LPT) ­> USB
Serial Port”;
● Speed: 115200;
Veja as mesmas configurações na Figura abaixo:

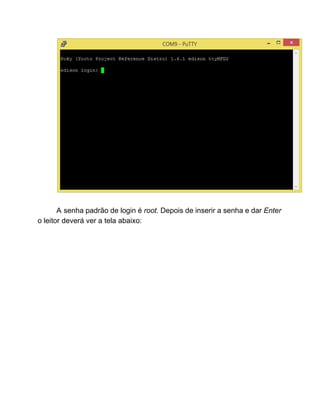

Se as configurações estarem certas, basta dar um ​Enter ​na tela que
é mostrada na seguência. E o leitor deverá ver a imagem abaixo:

6.

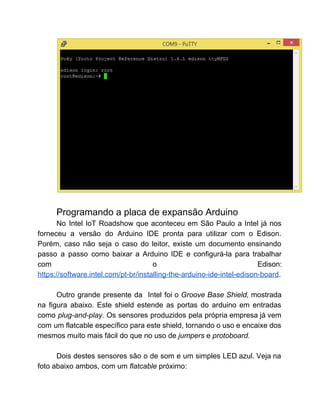

A senha padrão de login é ​root. ​Depois de inserir a senha e dar ​Enter
o leitor deverá ver a tela abaixo:

7.
Programando a placa de expansão Arduino
No Intel IoT Roadshow que aconteceu em São Paulo a Intel já nos
forneceu a versão do Arduino IDE pronta para utilizar com o Edison.
Porém, caso não seja o caso do leitor, existe um documento ensinando
passo a passo como baixar a Arduino IDE e configurá­la para trabalhar
com o Edison:
https://software.intel.com/pt­br/installing­the­arduino­ide­intel­edison­board​.
Outro grande presente da Intel foi o ​Groove Base Shield, ​mostrada
na figura abaixo. Este shield estende as portas do arduino em entradas
como ​plug­and­play. ​Os sensores produzidos pela própria empresa já vem
com um flatcable específico para este shield, tornando o uso e encaixe dos
mesmos muito mais fácil do que no uso de ​jumpers ​e ​protoboard.

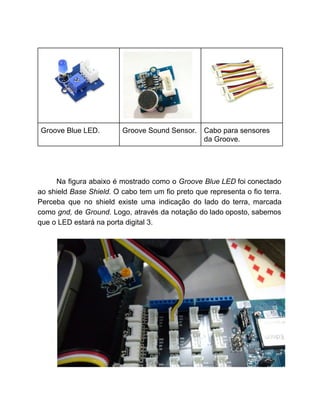

Dois destes sensores são o de som e um simples LED azul. Veja na
foto abaixo ambos, com um ​flatcable ​próximo:

8.
Groove Blue LED. Groove Sound Sensor. Cabo para sensores
da Groove.
Na figura abaixo é mostrado como o ​Groove Blue LED ​foi conectado
ao shield ​Base Shield. ​O cabo tem um fio preto que representa o fio terra.
Perceba que no shield existe uma indicação do lado do terra, marcada
como ​gnd, ​de ​Ground. ​Logo, através da notação do lado oposto, sabemos
que o LED estará na porta digital 3.

9.

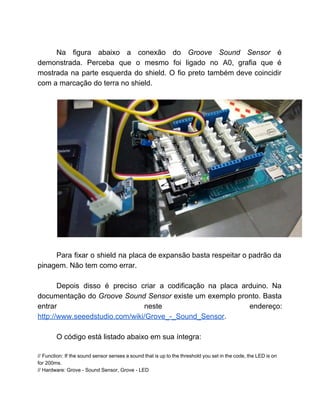

Na figura abaixo a conexão do ​Groove Sound Sensor ​é
demonstrada. Perceba que o mesmo foi ligado no A0, grafia que é
mostrada na parte esquerda do shield. O fio preto também deve coincidir
com a marcação do terra no shield.
Para fixar o shield na placa de expansão basta respeitar o padrão da
pinagem. Não tem como errar.
Depois disso é preciso criar a codificação na placa arduino. Na
documentação do ​Groove Sound Sensor ​existe um exemplo pronto. Basta
entrar neste endereço:
http://www.seeedstudio.com/wiki/Grove_­_Sound_Sensor​.
O código está listado abaixo em sua íntegra:
// Function: If the sound sensor senses a sound that is up to the threshold you set in the code, the LED is on
for 200ms.
// Hardware: Grove ­ Sound Sensor, Grove ­ LED

10.

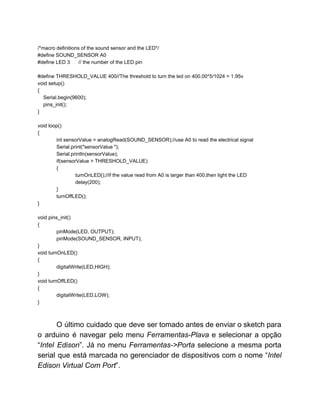

/*macro definitions of the sound sensor and the LED*/
#define SOUND_SENSOR A0
#define LED 3 // the number of the LED pin
#define THRESHOLD_VALUE 400//The threshold to turn the led on 400.00*5/1024 = 1.95v
void setup()
{
Serial.begin(9600);
pins_init();
}
void loop()
{
int sensorValue = analogRead(SOUND_SENSOR);//use A0 to read the electrical signal
Serial.print("sensorValue ");
Serial.println(sensorValue);
if(sensorValue > THRESHOLD_VALUE)
{
turnOnLED();//if the value read from A0 is larger than 400,then light the LED
delay(200);
}
turnOffLED();
}
void pins_init()
{
pinMode(LED, OUTPUT);
pinMode(SOUND_SENSOR, INPUT);
}
void turnOnLED()
{
digitalWrite(LED,HIGH);
}
void turnOffLED()
{
digitalWrite(LED,LOW);
}
O último cuidado que deve ser tomado antes de enviar o sketch para
o arduino é navegar pelo menu ​Ferramentas­Plava ​e selecionar a opção
“​Intel Edison​”. Já no menu ​Ferramentas­>Porta ​selecione a mesma porta
serial que está marcada no gerenciador de dispositivos com o nome “​Intel
Edison Virtual Com Port​”.

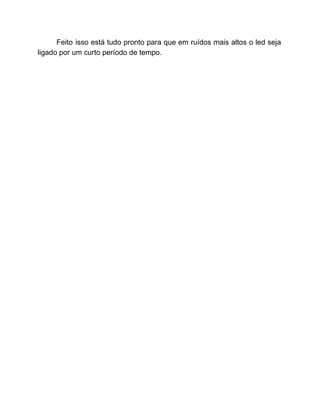

11. Feito isso está tudo pronto para que em ruídos mais altos o led seja
ligado por um curto período de tempo.
