Z/OS BASICS
Anderson David de Souza
14 November 2013
1.0

2

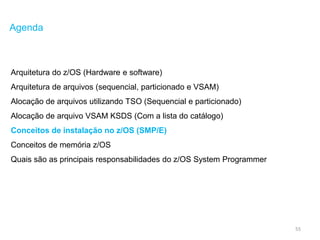

Agenda
Arquitetura do z/OS (Hardware e software)
Arquitetura de arquivos (sequencial, particionado e VSAM)

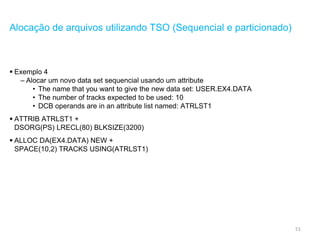

Alocação de arquivos utilizando TSO (Sequencial e particionado)
Alocação de arquivo VSAM KSDS (Com a lista do catálogo)

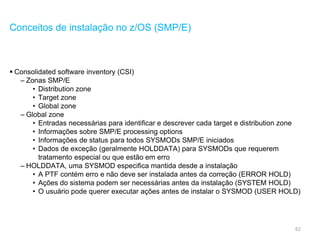

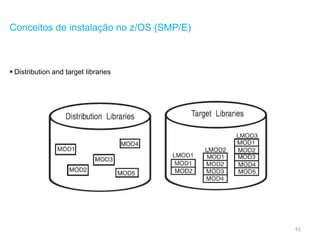

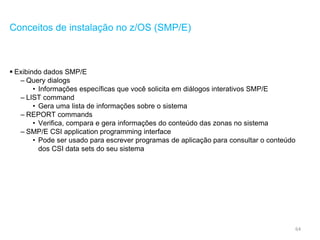

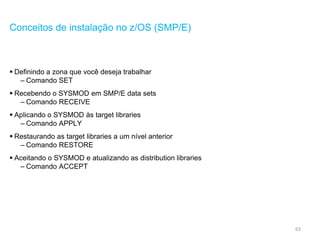

Conceitos de instalação no z/OS (SMP/E)

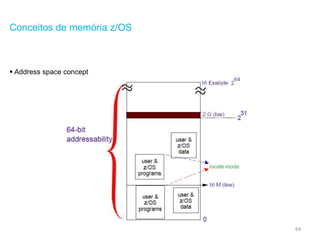

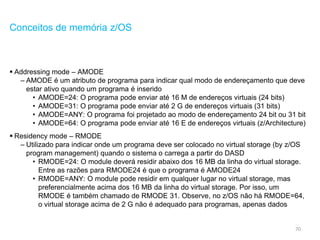

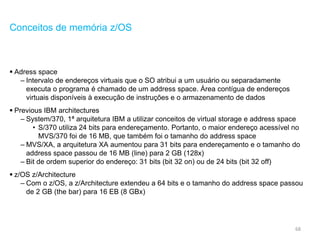

Conceitos de memória z/OS
Quais são as principais responsabilidades do z/OS System Programmer

3
Sistema Operacional z/OS
–Servidor de comunicação
–Serviços de dados e arquivos
–Suporte ao sistema Parallel Sysplex
–POO
– Distributed Computer Environment (DCE)
–Interface de aplicação aberta
z/OS possui base MVS
–Confiabilidade
–Disponibilidade continua
–Segurança
–Suporte a grande volume de transações
–Suporte a grandes números de usuários
–Avançado sistema e gerenciamento de rede
–Disponibilidade 24/7

4

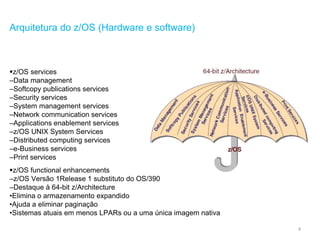

z/OS services
–Data management
–Softcopy publications services
–Security services
–System management services
–Network communication services
–Applications enablement services
–z/OS UNIX System Services
–Distributed computing services
–e-Business services
–Print services
z/OS functional enhancements
–z/OS Versão 1Release 1 substituto do OS/390
–Destaque à 64-bit z/Architecture
•Elimina o armazenamento expandido
•Ajuda a eliminar paginação
•Sistemas atuais em menos LPARs ou a uma única imagem nativa

5

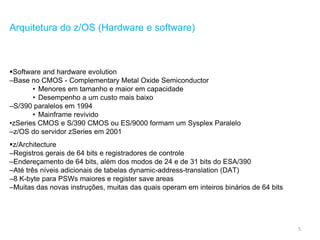

Software and hardware evolution
–Base no CMOS - Complementary Metal Oxide Semiconductor
• Menores em tamanho e maior em capacidade
• Desempenho a um custo mais baixo
–S/390 paralelos em 1994
• Mainframe revivido
•zSeries CMOS e S/390 CMOS ou ES/9000 formam um Sysplex Paralelo
–z/OS do servidor zSeries em 2001
z/Architecture
–Registros gerais de 64 bits e registradores de controle
–Endereçamento de 64 bits, além dos modos de 24 e de 31 bits do ESA/390
–Até três níveis adicionais de tabelas dynamic-address-translation (DAT)
–8 K-byte para PSWs maiores e register save areas
–Muitas das novas instruções, muitas das quais operam em inteiros binários de 64 bits

6

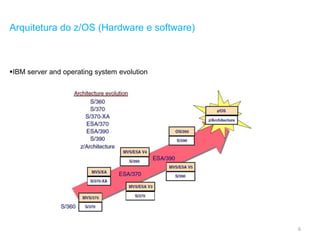

IBM server and operating system evolution

7

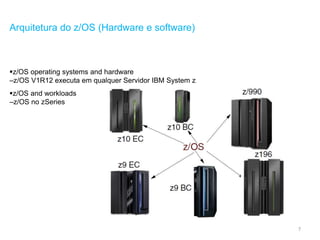

z/OS operating systems and hardware
–z/OS V1R12 executa em qualquer Servidor IBM System z
z/OS and workloads
–z/OS no zSeries

8

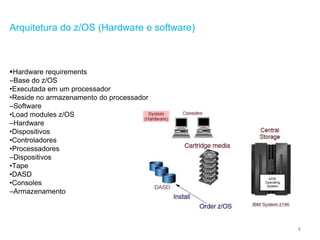

Hardware requirements
–Base do z/OS
•Executada em um processador
•Reside no armazenamento do processador
–Software
•Load modules z/OS
–Hardware
•Dispositivos
•Controladores
•Processadores
–Dispositivos
•Tape
•DASD
•Consoles
–Armazenamento

9

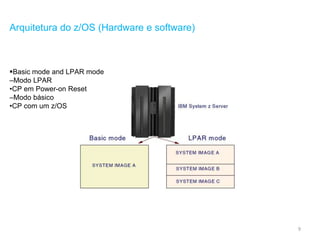

Basic mode and LPAR mode
–Modo LPAR
•CP em Power-on Reset
–Modo básico
•CP com um z/OS

10

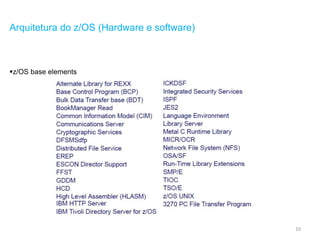

z/OS base elements

11
z/OS optional features
– Unpriced
– Priced

12
Base control program functions
– BCP, backbone do z/OS
–Serviços essenciais ao SO
•BCP e JES
–BCP requer:
•Um produto de segurança (RACF)
•DFSMSdfp
•Communications Server
•SMP/E
•TSO/E
•z/OS UNIX System Services (z/OS UNIX) kernel
–Componentes BCP importantes
•System Management Facilities (SMF)
•Resource Management Facility (RMF)
•Workload Manager (WLM)
–Recursos opcionais interessantes
•Infoprint Server

13

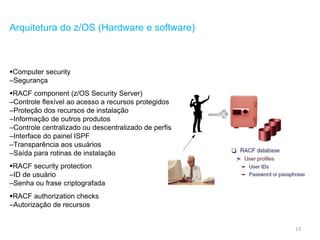

Computer security
–Segurança
RACF component (z/OS Security Server)
–Controle flexível ao acesso a recursos protegidos
–Proteção dos recursos de instalação
–Informação de outros produtos
–Controle centralizado ou descentralizado de perfis
–Interface do painel ISPF
–Transparência aos usuários
–Saída para rotinas de instalação
RACF security protection
–ID de usuário
–Senha ou frase criptografada
RACF authorization checks
–Autorização de recursos

14

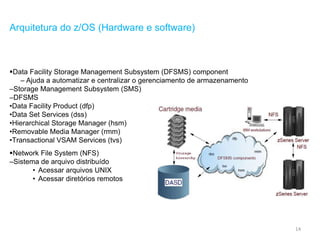

Data Facility Storage Management Subsystem (DFSMS) component
– Ajuda a automatizar e centralizar o gerenciamento de armazenamento
–Storage Management Subsystem (SMS)
–DFSMS
•Data Facility Product (dfp)
•Data Set Services (dss)
•Hierarchical Storage Manager (hsm)
•Removable Media Manager (rmm)
•Transactional VSAM Services (tvs)
Network File System (NFS)
–Sistema de arquivo distribuído
• Acessar arquivos UNIX
• Acessar diretórios remotos

15

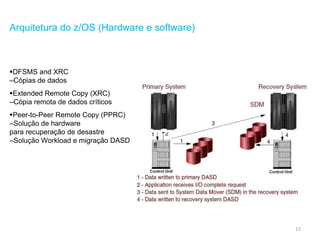

DFSMS and XRC
–Cópias de dados
Extended Remote Copy (XRC)
–Cópia remota de dados críticos
Peer-to-Peer Remote Copy (PPRC)
–Solução de hardware
para recuperação de desastre
–Solução Workload e migração DASD

16

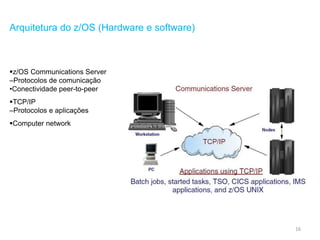

z/OS Communications Server
–Protocolos de comunicação
•Conectividade peer-to-peer
TCP/IP
–Protocolos e aplicações
Computer network

17
System Modification Program Extended (SMP/E)
–Gerenciar a instalação de Softwares
–Acompanhar as modificações
PTFs
–Correção de software
CSI data sets
–Nome do elemento
–Tipo
–História
–Forma de introdução no sistema
–Ponteiro
Installing service
–Serviço corretivo à target

18
Time Sharing Option/Extended (TSO/E)
–Interatividade com o z/OS
TSO/E environments
–Line Mode TSO/E
–ISPF/PDF
–Information Center facility
CLIST language
–TSO/E e JCL com programação
REXX EXECs
–Versatilidade
TSO/E commands and programs
–Assembler, COBOL
–Fortran, Pascal
–PL/I, REXX e CLIST

19
z/OS UNIX System Services
–OS/390 V2R4 ... BCP FMID
ISPF shell (interface de painel)
HFS and zFS
–Acessar dados do sistema de arquivos
z/OS UNIX kernel
–Suporte para serviços UNIX z/OS
ISHELL or OMVS shell
–Escolha entre interface
z/OS UNIX dbx debugger
–Depuração de programas em C
Shell and utilities
–Comando TSO/E para entrar no ambiente shell
–Desenvolvimento e execução de aplicativos
–Utilitários para administrar e desenvolver em um ambiente UNIX

20

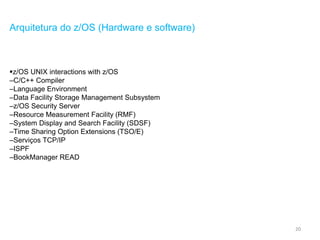

z/OS UNIX interactions with z/OS
–C/C++ Compiler
–Language Environment
–Data Facility Storage Management Subsystem
–z/OS Security Server
–Resource Measurement Facility (RMF)
–System Display and Search Facility (SDSF)
–Time Sharing Option Extensions (TSO/E)
–Serviços TCP/IP
–ISPF
–BookManager READ

21

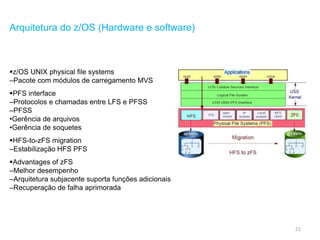

z/OS UNIX physical file systems
–Pacote com módulos de carregamento MVS
PFS interface
–Protocolos e chamadas entre LFS e PFSS
–PFSS
•Gerência de arquivos
•Gerência de soquetes
HFS-to-zFS migration
–Estabilização HFS PFS
Advantages of zFS
–Melhor desempenho
–Arquitetura subjacente suporta funções adicionais
–Recuperação de falha aprimorada

22

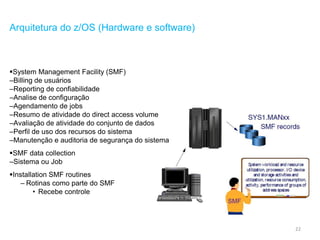

System Management Facility (SMF)
–Billing de usuários
–Reporting de confiabilidade
–Analise de configuração
–Agendamento de jobs
–Resumo de atividade do direct access volume
–Avaliação de atividade do conjunto de dados
–Perfil de uso dos recursos do sistema
–Manutenção e auditoria de segurança do sistema
SMF data collection
–Sistema ou Job
Installation SMF routines
– Rotinas como parte do SMF
• Recebe controle

23

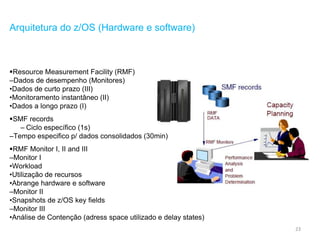

Resource Measurement Facility (RMF)
–Dados de desempenho (Monitores)
•Dados de curto prazo (III)
•Monitoramento instantâneo (II)
•Dados a longo prazo (I)
SMF records
– Ciclo específico (1s)
–Tempo especifico p/ dados consolidados (30min)
RMF Monitor I, II and III
–Monitor I
•Workload
•Utilização de recursos
•Abrange hardware e software
–Monitor II
•Snapshots de z/OS key fields
–Monitor III
•Análise de Contenção (adress space utilizado e delay states)

24
Workload management
–Objetivo de negócio
WLM goal mode
–Simples consistências do sistema
Subsystems using WLM
– Soluções workload
• Gerenciamento de distribuição
• Balanceamento
• Distribuição de recursos
–Cooperação conjunta de subsistemas
• CICS, IMS/ESA®, JES, APPC
• TSO/E, z/OS UNIX System Services
• DDF, DB2®, SOM, LSFM, e Internet Connection Server
WLM service policy
–Gestão de desempenho MVS
• SLAs

25
Infoprint Server overview
– Aplicativo UNIX
–Servidor de impressão em TCP/IP
–Print Interface
•Processa solicitações de impressão
–IP PrintWay
•Output data sets do JES2/JES3
–NetSpool
•Intercepta impressões de dados VTAM
•Transforma os fluxos de dados
•Escreve o output data set ao spool JES
–Infoprint Central
•Sistema de gerenciamento de impressão

26

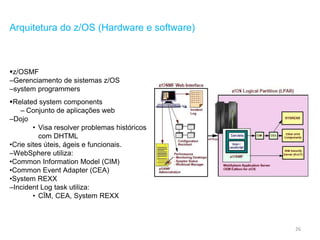

z/OSMF
–Gerenciamento de sistemas z/OS
–system programmers
Related system components
– Conjunto de aplicações web
–Dojo
• Visa resolver problemas históricos
com DHTML
•Crie sites úteis, ágeis e funcionais.
–WebSphere utiliza:
•Common Information Model (CIM)
•Common Event Adapter (CEA)
•System REXX
–Incident Log task utiliza:
• CÏM, CEA, System REXX

27
IBM Health Checker for z/OS
–Identificar potenciais problemas
–Compara as configurações (Atuais ou IBM)
–Produz mensagens detalhadas
Health Checker for z/OS processing
–Verifica os valores dos componentes
–Verifica a saída
•Exceção OMC
–Resolver exceções
–Garantir resolução

28

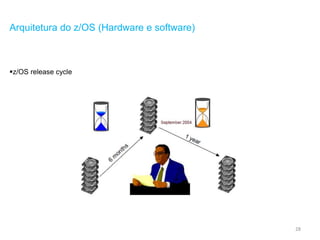

z/OS release cycle

29

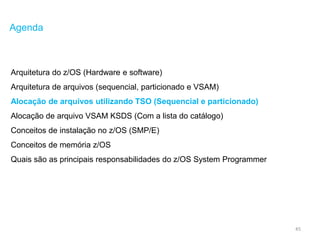

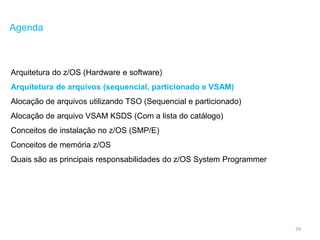

Agenda

30

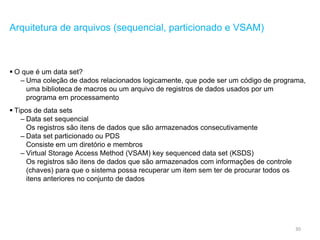

 O que é um data set?
– Uma coleção de dados relacionados logicamente, que pode ser um código de programa,
uma biblioteca de macros ou um arquivo de registros de dados usados por um
programa em processamento

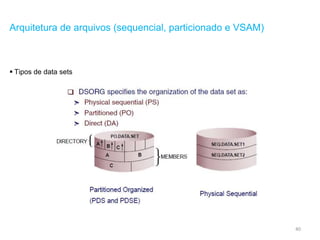

 Tipos de data sets
– Data set sequencial
Os registros são itens de dados que são armazenados consecutivamente
– Data set particionado ou PDS
Consiste em um diretório e membros
– Virtual Storage Access Method (VSAM) key sequenced data set (KSDS)
Os registros são itens de dados que são armazenados com informações de controle
(chaves) para que o sistema possa recuperar um item sem ter de procurar todos os
itens anteriores no conjunto de dados

31

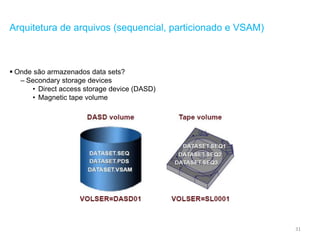

 Onde são armazenados data sets?
– Secondary storage devices
• Direct access storage device (DASD)
• Magnetic tape volume

32

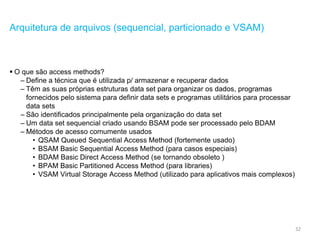

 O que são access methods?
– Define a técnica que é utilizada p/ armazenar e recuperar dados
– Têm as suas próprias estruturas data set para organizar os dados, programas
fornecidos pelo sistema para definir data sets e programas utilitários para processar
data sets
– São identificados principalmente pela organização do data set
– Um data set sequencial criado usando BSAM pode ser processado pelo BDAM
– Métodos de acesso comumente usados
• QSAM Queued Sequential Access Method (fortemente usado)
• BSAM Basic Sequential Access Method (para casos especiais)
• BDAM Basic Direct Access Method (se tornando obsoleto )
• BPAM Basic Partitioned Access Method (para libraries)
• VSAM Virtual Storage Access Method (utilizado para aplicativos mais complexos)

33

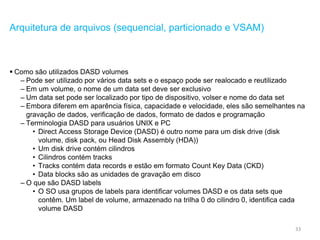

 Como são utilizados DASD volumes
– Pode ser utilizado por vários data sets e o espaço pode ser realocado e reutilizado
– Em um volume, o nome de um data set deve ser exclusivo
– Um data set pode ser localizado por tipo de dispositivo, volser e nome do data set
– Embora diferem em aparência física, capacidade e velocidade, eles são semelhantes na
gravação de dados, verificação de dados, formato de dados e programação
– Terminologia DASD para usuários UNIX e PC
• Direct Access Storage Device (DASD) é outro nome para um disk drive (disk
volume, disk pack, ou Head Disk Assembly (HDA))
• Um disk drive contém cilindros
• Cilindros contém tracks
• Tracks contém data records e estão em formato Count Key Data (CKD)
• Data blocks são as unidades de gravação em disco
– O que são DASD labels
• O SO usa grupos de labels para identificar volumes DASD e os data sets que
contêm. Um label de volume, armazenado na trilha 0 do cilindro 0, identifica cada
volume DASD

34

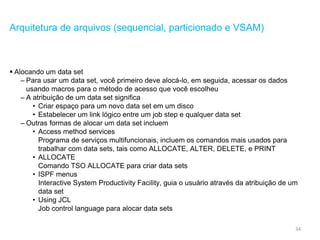

 Alocando um data set
– Para usar um data set, você primeiro deve alocá-lo, em seguida, acessar os dados
usando macros para o método de acesso que você escolheu
– A atribuição de um data set significa
• Criar espaço para um novo data set em um disco
• Estabelecer um link lógico entre um job step e qualquer data set
– Outras formas de alocar um data set incluem
• Access method services
Programa de serviços multifuncionais, incluem os comandos mais usados para
trabalhar com data sets, tais como ALLOCATE, ALTER, DELETE, e PRINT
• ALLOCATE
Comando TSO ALLOCATE para criar data sets
• ISPF menus
Interactive System Productivity Facility, guia o usuário através da atribuição de um
data set
• Using JCL
Job control language para alocar data sets

35

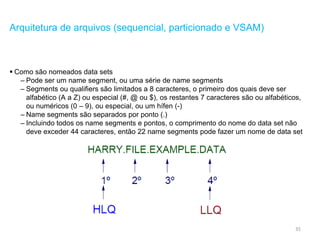

 Como são nomeados data sets
– Pode ser um name segment, ou uma série de name segments
– Segments ou qualifiers são limitados a 8 caracteres, o primeiro dos quais deve ser
alfabético (A a Z) ou especial (#, @ ou $), os restantes 7 caracteres são ou alfabéticos,
ou numéricos (0 – 9), ou especial, ou um hífen (-)
– Name segments são separados por ponto (.)
– Incluindo todos os name segments e pontos, o comprimento do nome do data set não
deve exceder 44 caracteres, então 22 name segments pode fazer um nome de data set

36

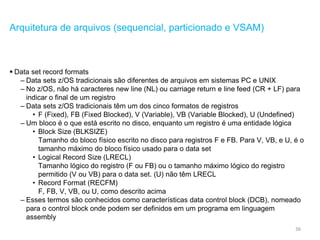

 Data set record formats
– Data sets z/OS tradicionais são diferentes de arquivos em sistemas PC e UNIX
– No z/OS, não há caracteres new line (NL) ou carriage return e line feed (CR + LF) para
indicar o final de um registro
– Data sets z/OS tradicionais têm um dos cinco formatos de registros
• F (Fixed), FB (Fixed Blocked), V (Variable), VB (Variable Blocked), U (Undefined)
– Um bloco é o que está escrito no disco, enquanto um registro é uma entidade lógica
• Block Size (BLKSIZE)
Tamanho do bloco físico escrito no disco para registros F e FB. Para V, VB, e U, é o
tamanho máximo do bloco físico usado para o data set
• Logical Record Size (LRECL)
Tamanho lógico do registro (F ou FB) ou o tamanho máximo lógico do registro
permitido (V ou VB) para o data set. (U) não têm LRECL
• Record Format (RECFM)
F, FB, V, VB, ou U, como descrito acima
– Esses termos são conhecidos como características data control block (DCB), nomeado
para o control block onde podem ser definidos em um programa em linguagem
assembly

37

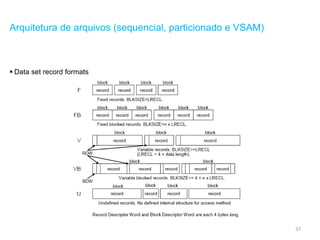

 Data set record formats

38
– Sequential, Partitioned, VSAM
– O que é um sequential data set
• A estrutura de dados simples em um sistema z/OS é um data set sequencial.
Consiste em um ou mais registros que estão armazenados na ordem física e
processados em sequência. Novos registros são acrescentados ao final do data set
• Job control language (JCL), organização de data set PS (DSORG = PS), que
significa physical sequential
• Tapes armazenam data sets sequenciais
– O que é um partitioned data set
• PDS é uma coleção de data sets sequenciais, chamados de members
• Contém também um diretório que contém uma entrada para cada membro no PDS
com uma referência (ou ponteiro) para o membro
• Um data set particionado é comumente referido como uma library
• Um PDS perde espaço quando um membro é atualizado ou adicionado. Usuários do
z/OS regularmente necessitam comprimir um PDS para recuperar o espaço perdido
• JCL, organização data set PO (DSORG = PO), que representa partitioned
organization.

39

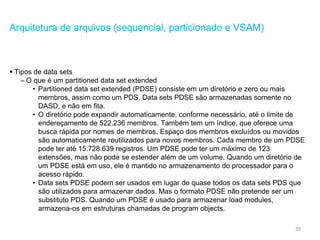

– O que é um partitioned data set extended
• Partitioned data set extended (PDSE) consiste em um diretório e zero ou mais
membros, assim como um PDS. Data sets PDSE são armazenadas somente no
DASD, e não em fita.
• O diretório pode expandir automaticamente, conforme necessário, até o limite de
endereçamento de 522.236 membros. Também tem um índice, que oferece uma
busca rápida por nomes de membros. Espaço dos membros excluídos ou movidos
são automaticamente reutilizados para novos membros. Cada membro de um PDSE
pode ter até 15.728.639 registros. Um PDSE pode ter um máximo de 123
extensões, mas não pode se estender além de um volume. Quando um diretório de
um PDSE está em uso, ele é mantido no armazenamento do processador para o
acesso rápido.
• Data sets PDSE podem ser usados em lugar de quase todos os data sets PDS que
são utilizados para armazenar dados. Mas o formato PDSE não pretende ser um
substituto PDS. Quando um PDSE é usado para armazenar load modules,
armazena-os em estruturas chamadas de program objects.

40

41
 O que é Virtual Storage Access Method
– VSAM aplica-se tanto a um tipo de data set e o método de acesso. Oferece funções
muito mais complexas do que outros métodos de acesso ao disco. Mantém registros de
disco em um formato exclusivo, não compreensível por outros métodos de acesso.
Usado mais para aplicações. Não podem rotineiramente ser exibidos/editados com ISPF
• Key Sequence Data Set (KSDS): Cada registro tem um ou mais campos-chave e um
registro pode ser recuperado (ou inserido) pelo valor da chave
• Entry Sequence Data Set (ESDS): Registros em ordem sequencial, podem ser
acessados sequencialmente. Usado por IMS, DB2, e z/OS UNIX
• Relative Record Data Set (RRDS): Permite a recuperação de registros por número:
registro 1, registro 2, e assim por diante
• Linear Data Set (LDS): Isto é, em efeito, um data set byte-stream e é a única forma
de um data set byte-stream definido em arquivos tradicionais z/OS (ao contrário de
arquivos z/OS UNIX)
– Funciona com uma área de dados lógica conhecida como um control interval (CI).
Vários CIs são colocados em uma control area (CA). Um data set VSAM consiste em
áreas de controle e índice de registros. Dados VSAM são sempre de comprimento
variável e os registros são bloqueados automaticamente em intervalos de controle

42
 Catalogs e volume table of contents
– O que é um volume table of contents
• Registro 1, na 1º faixa do 1º cilindro, fornece o rótulo para o disco, contém o 6-
character volume serial number (volser) e um ponteiro para o volume table of
contents (VTOC). O VTOC lista os data sets que residem em seu volume. O
ICKDSF é usado para criar o rótulo e VTOC. O VTOC também tem entradas para
todo o espaço livre no volume. Você também pode criar um VTOC com um índice. O
índice VTOC é um data set com o nome SYS1.VTOCIX.volser, que tem entradas
dispostas em ordem alfabética pelo nome do data set com ponteiros para as
entradas VTOC. Ele também tem bitmaps do espaço livre no volume.
– O que é um catalog
• Um catálogo descreve um atributo de data set e indica os volumes em que um data
set está localizado. Os data sets podem ser catalogados, descatalogados ou
recatalogados. No z/OS, o master catalog e user catalogs armazenam as
localizações dos data sets. Para encontrar um data set, o z/OS deve saber três
informações: Data set name, Volume name e Unit. Um system catalog é usado para
armazenar e recuperar a localização UNIT e VOLUME de um data set. Com esta
facilidade, o usuário só precisa fornecer um nome de data set.

43

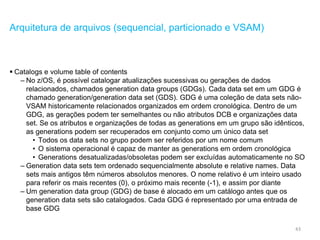

 Catalogs e volume table of contents
– No z/OS, é possível catalogar atualizações sucessivas ou gerações de dados
relacionados, chamados generation data groups (GDGs). Cada data set em um GDG é
chamado generation/generation data set (GDS). GDG é uma coleção de data sets não-
VSAM historicamente relacionados organizados em ordem cronológica. Dentro de um
GDG, as gerações podem ter semelhantes ou não atributos DCB e organizações data
set. Se os atributos e organizações de todas as generations em um grupo são idênticos,
as generations podem ser recuperados em conjunto como um único data set
• Todos os data sets no grupo podem ser referidos por um nome comum
• O sistema operacional é capaz de manter as generations em ordem cronológica
• Generations desatualizadas/obsoletas podem ser excluídas automaticamente no SO
– Generation data sets tem ordenado sequencialmente absolute e relative names. Data
sets mais antigos têm números absolutos menores. O nome relativo é um inteiro usado
para referir os mais recentes (0), o próximo mais recente (-1), e assim por diante
– Um generation data group (GDG) de base é alocado em um catálogo antes que os
generation data sets são catalogados. Cada GDG é representado por uma entrada de
base GDG

44

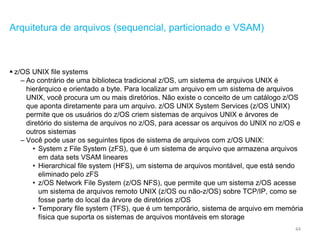

 z/OS UNIX file systems
– Ao contrário de uma biblioteca tradicional z/OS, um sistema de arquivos UNIX é
hierárquico e orientado a byte. Para localizar um arquivo em um sistema de arquivos
UNIX, você procura um ou mais diretórios. Não existe o conceito de um catálogo z/OS
que aponta diretamente para um arquivo. z/OS UNIX System Services (z/OS UNIX)
permite que os usuários do z/OS criem sistemas de arquivos UNIX e árvores de
diretório do sistema de arquivos no z/OS, para acessar os arquivos do UNIX no z/OS e
outros sistemas
– Você pode usar os seguintes tipos de sistema de arquivos com z/OS UNIX:
• System z File System (zFS), que é um sistema de arquivo que armazena arquivos
em data sets VSAM lineares
• Hierarchical file system (HFS), um sistema de arquivos montável, que está sendo
eliminado pelo zFS
• z/OS Network File System (z/OS NFS), que permite que um sistema z/OS acesse
um sistema de arquivos remoto UNIX (z/OS ou não-z/OS) sobre TCP/IP, como se
fosse parte do local da árvore de diretórios z/OS
• Temporary file system (TFS), que é um temporário, sistema de arquivo em memória
física que suporta os sistemas de arquivos montáveis em storage

45
Agenda

46
TSO/E
–Interação com o z/OS
–Interface
–Serviços de programação
TSO/E users
–Vantagens para usuários

47

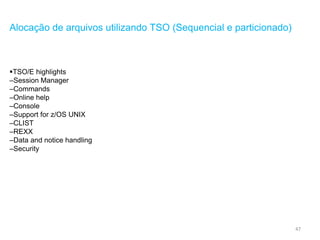

TSO/E highlights
–Session Manager
–Commands
–Online help
–Console
–Support for z/OS UNIX
–CLIST
–REXX
–Data and notice handling
–Security

48
 Exemplo 1
– Alocar um novo data set sequencial com espaço alocado
• New data set name: USER.EX1.DATA
• Number of tracks: 2
• Logical record length: 80
• DCB block size: 8000
• Record format: fixed block
 ALLOC DA(EX1.DATA) +
DSORG(PS) SPACE(2,0) TRACKS +
LRECL(80) BLKSIZE(8000) RECFM(F,B) NEW

49

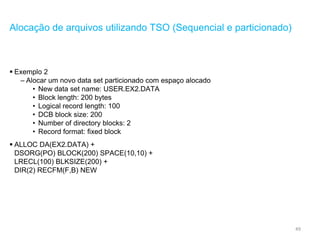

 Exemplo 2
– Alocar um novo data set particionado com espaço alocado
• Block length: 200 bytes
• DCB block size: 200
• Number of directory blocks: 2
DSORG(PO) BLOCK(200) SPACE(10,10) +
LRECL(100) BLKSIZE(200) +
DIR(2) RECFM(F,B) NEW

50
 Exemplo 3
– Alocar um novo data set sequencial com predefinição
• New data set name: DATA3.EX3.DATA
 ALLOC DA('DATA3.EX3.DATA') +
BLOCK(800) LRECL(80) DSORG(PS) +
RECFM(F,B) NEW

51
 Exemplo 4
– Alocar um novo data set sequencial usando um attribute
• The name that you want to give the new data set: USER.EX4.DATA
• The number of tracks expected to be used: 10
• DCB operands are in an attribute list named: ATRLST1
 ATTRIB ATRLST1 +
DSORG(PS) LRECL(80) BLKSIZE(3200)
 ALLOC DA(EX4.DATA) NEW +
SPACE(10,2) TRACKS USING(ATRLST1)

52

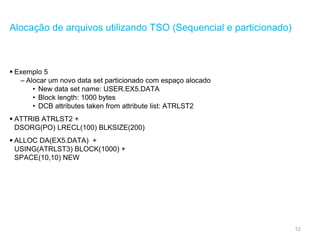

 Exemplo 5
– Alocar um novo data set particionado com espaço alocado
• DCB attributes taken from attribute list: ATRLST2
 ATTRIB ATRLST2 +
DSORG(PO) LRECL(100) BLKSIZE(200)
USING(ATRLST3) BLOCK(1000) +
SPACE(10,10) NEW

53
Agenda

55
Agenda

56
System Modification Program Extended (SMP/E)
–Gerenciar a instalação de produtos de software
–E acompanhar as modificações

57
Entendendo o sistema
–O z/OS pode parecer ser um grande bloco de código que movimenta sua CPU, na verdade,
o z/OS é um sistema complexo com diversos blocos menores de código, cada um desses
blocos menores de código executam uma função específica no sistema
z/OS

58
 Entendendo o sistema
– Cada função do sistema é composta por um ou mais load modules
• Unidade básica legível por máquina, código executável

59
 Alterando os elementos do sistema
– Modificações no sistema (SYSMODs)
• Modification control statements (MCS), ++
Quais elementos estão sendo atualizados/substituídos
Como o SYSMOD se refere ao software e outros SYSMODs
Outras informações de instalação especificas
• Modification text
Object modules, macros, e outros elementos
– Categorias SYSMODs
• Function SYSMODs
• PTF (program temporary fix) SYSMODs
• APAR (authorized program analysis reports) SYSMODs
• USERMOD (user modifications) SYSMODs

60

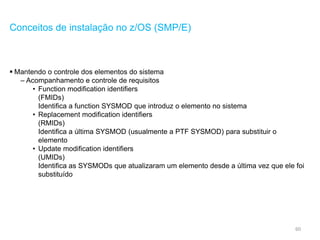

 Mantendo o controle dos elementos do sistema
– Acompanhamento e controle de requisitos
• Function modification identifiers
(FMIDs)
Identifica a function SYSMOD que introduz o elemento no sistema
• Replacement modification identifiers
(RMIDs)
Identifica a última SYSMOD (usualmente a PTF SYSMOD) para substituir o
elemento
• Update modification identifiers
(UMIDs)
Identifica as SYSMODs que atualizaram um elemento desde a última vez que ele foi
substituído

61
 Distribution and target libraries

62
 Consolidated software inventory (CSI)
– Zonas SMP/E
• Distribution zone
• Target zone
• Global zone
– Global zone
• Entradas necessárias para identificar e descrever cada target e distribution zone
• Informações sobre SMP/E processing options
• Informações de status para todos SYSMODs SMP/E iniciados
• Dados de exceção (geralmente HOLDDATA) para SYSMODs que requerem
tratamento especial ou que estão em erro
– HOLDDATA, uma SYSMOD especifica mantida desde a instalação
• A PTF contém erro e não deve ser instalada antes da correção (ERROR HOLD)
• Ações do sistema podem ser necessárias antes da instalação (SYSTEM HOLD)
• O usuário pode querer executar ações antes de instalar o SYSMOD (USER HOLD)

63
 Definindo a zona que você deseja trabalhar
– Comando SET
 Recebendo o SYSMOD em SMP/E data sets
– Comando RECEIVE
 Aplicando o SYSMOD às target libraries
– Comando APPLY
 Restaurando as target libraries a um nível anterior
– Comando RESTORE
 Aceitando o SYSMOD e atualizando as distribution libraries
– Comando ACCEPT

64
 Exibindo dados SMP/E
– Query dialogs
• Informações específicas que você solicita em diálogos interativos SMP/E
– LIST command
• Gera uma lista de informações sobre o sistema
– REPORT commands
• Verifica, compara e gera informações do conteúdo das zonas no sistema
– SMP/E CSI application programming interface
• Pode ser usado para escrever programas de aplicação para consultar o conteúdo
dos CSI data sets do seu sistema

65
 Fluxo do processamento SMP/E SYSMOD

66
Agenda

67

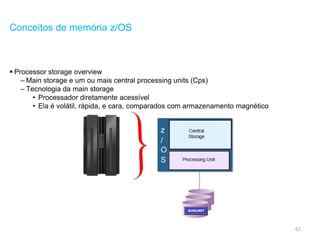

 Processor storage overview
– Main storage e um ou mais central processing units (Cps)
– Tecnologia da main storage
• Processador diretamente acessível
• Ela é volátil, rápida, e cara, comparados com armazenamento magnético

68
 Adress space
– Intervalo de endereços virtuais que o SO atribui a um usuário ou separadamente
executa o programa é chamado de um address space. Área contígua de endereços
virtuais disponíveis à execução de instruções e o armazenamento de dados
 Previous IBM architectures
– System/370, 1ª arquitetura IBM a utilizar conceitos de virtual storage e address space
• S/370 utiliza 24 bits para endereçamento. Portanto, o maior endereço acessível no
MVS/370 foi de 16 MB, que também foi o tamanho do address space
– MVS/XA, a arquitetura XA aumentou para 31 bits para endereçamento e o tamanho do
address space passou de 16 MB (line) para 2 GB (128x)
– Bit de ordem superior do endereço: 31 bits (bit 32 on) ou de 24 bits (bit 32 off)
 z/OS z/Architecture
– Com o z/OS, a z/Architecture extendeu a 64 bits e o tamanho do address space passou
de 2 GB (the bar) para 16 EB (8 GBx)

69
 Address space concept

70
 Addressing mode – AMODE
– AMODE é um atributo de programa para indicar qual modo de endereçamento que deve
estar ativo quando um programa é inserido
• AMODE=24: O programa pode enviar até 16 M de endereços virtuais (24 bits)
• AMODE=31: O programa pode enviar até 2 G de endereços virtuais (31 bits)
• AMODE=ANY: O programa foi projetado ao modo de endereçamento 24 bit ou 31 bit
• AMODE=64: O programa pode enviar até 16 E de endereços virtuais (z/Architecture)
 Residency mode – RMODE
– Utilizado para indicar onde um programa deve ser colocado no virtual storage (by z/OS
program management) quando o sistema o carrega a partir do DASD
• RMODE=24: O module deverá residir abaixo dos 16 MB da linha do virtual storage.
Entre as razões para RMODE24 é que o programa é AMODE24
• RMODE=ANY: O module pode residir em qualquer lugar no virtual storage, mas
preferencialmente acima dos 16 MB da linha do virtual storage. Por isso, um
RMODE é também chamado de RMODE 31. Observe, no z/OS não há RMODE=64,
o virtual storage acima de 2 G não é adequado para programas, apenas dados

71
 Addressing mode and residence mode

72
 Storage managers
– O armazenamento é gerenciado pelos seguintes componentes z/OS
• Virtual Storage Manager
• Real Storage Manager
• Auxiliary Storage Manager

73
 z/OS address spaces
– Master scheduler initialization routines inicializa serviços de sistema
– Address space id (ASID)
 System component address spaces
– Além de áreas de inicialização do sistema, o MVS estabelece system component
address spaces, address space para o master scheduler address space e outros
address spaces do sistema para vários subsystems e componentes do sistema

74

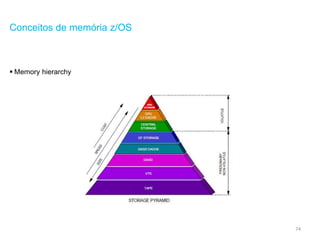

 Memory hierarchy

75
Agenda

76
Quais são as principais responsabilidades
do z/OS System Programmer
 Role of a system programmer
– Instalar, customizar e manter o sistema operacional
• Conceitos de armazenamento
• Conceitos de armazenamento virtual e address spaces
• Configurações de dispositivos I/O
• Configurações do Processador
• Definições de Console
• System libraries em que o software é colocado
• System data sets e seus posicionamentos
• Parâmetros de customização para definir a configuração z/OS
• Execução da tarefa de análise de desempenho (RMF)

77

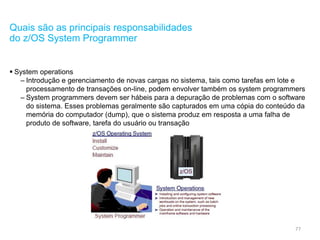

 System operations
– Introdução e gerenciamento de novas cargas no sistema, tais como tarefas em lote e
processamento de transações on-line, podem envolver também os system programmers
– System programmers devem ser hábeis para a depuração de problemas com o software
do sistema. Esses problemas geralmente são capturados em uma cópia do conteúdo da
memória do computador (dump), que o sistema produz em resposta a uma falha de
produto de software, tarefa do usuário ou transação

78
 z/OS system programmer management overview

79
 The system programmer and z/OS operations
– Um system programmer tem que planejar as operações das seguintes áreas:
• Workload Manager
• System performance
• I/O device configuration
• Console operations

IBM zOS Basics

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a IBM zOS Basics

IBM zOS Basics

Notas do Editor
