2. CABEAMENTO
Módulo 2
Patrocínio:
Apoio:
Promoção:
Instrutor: Vinicius Barbosa Lima

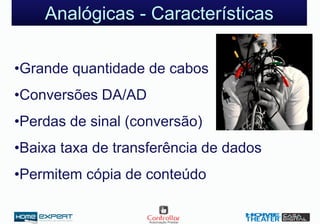

3. Analógicas - Características
•Grande quantidade de cabos
•Conversões DA/AD
•Perdas de sinal (conversão)
•Baixa taxa de transferência de dados
•Permitem cópia de conteúdo

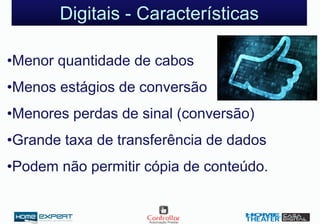

4. Digitais - Características
•Menor quantidade de cabos
•Menos estágios de conversão
•Menores perdas de sinal (conversão)
•Grande taxa de transferência de dados
•Podem não permitir cópia de conteúdo.

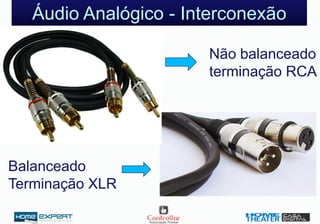

5. Áudio Analógico - Interconexão
Não balanceado
terminação RCA
Balanceado
Terminação XLR

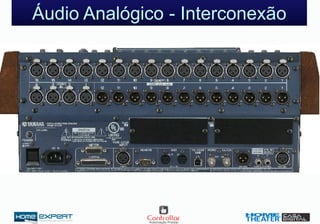

6. Áudio Analógico - Interconexão

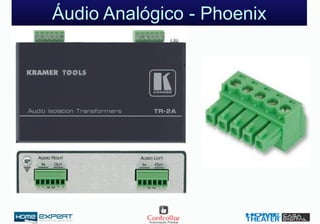

7. Áudio Analógico - Phoenix

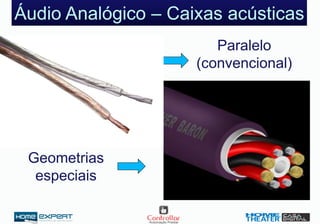

8. Áudio Analógico – Caixas acústicas
Paralelo
(convencional)
Geometrias
especiais

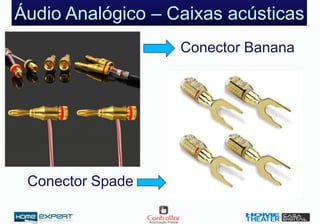

9. Áudio Analógico – Caixas acústicas
Conector Banana
Conector Spade

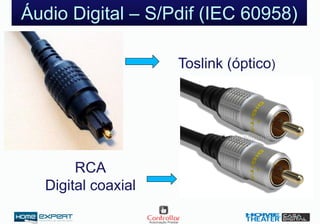

10. Áudio Digital – S/Pdif (IEC 60958)
Toslink (óptico)
RCA
Digital coaxial

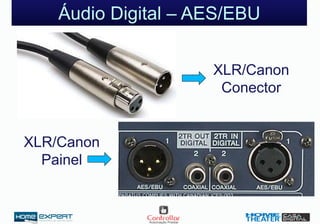

11. Áudio Digital – AES/EBU
XLR/Canon
Conector
XLR/Canon
Painel

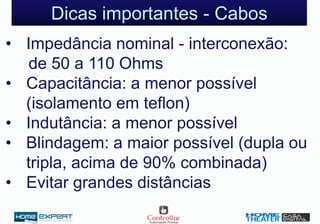

12. Dicas importantes - Cabos
• Impedância nominal - interconexão:
de 50 a 110 Ohms
• Capacitância: a menor possível
(isolamento em teflon)
• Indutância: a menor possível
• Blindagem: a maior possível (dupla ou
tripla, acima de 90% combinada)
• Evitar grandes distâncias

13. Vídeo Analógico
Vídeo Composto
RCA
RGB
DB/HD 15

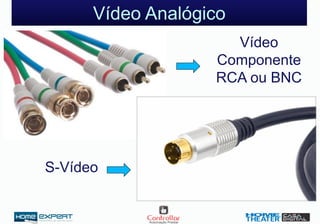

14. Vídeo Analógico
Vídeo
Componente
RCA ou BNC
S-Vídeo

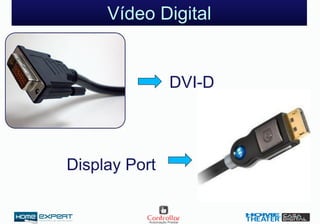

15. Vídeo Digital
DVI-D
Display Port

16. HDMI

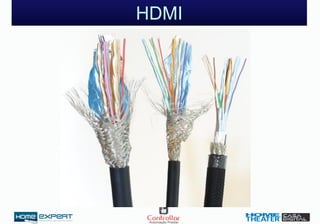

17. HDMI

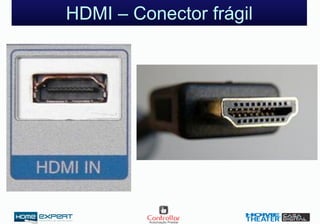

18. HDMI – Conector frágil

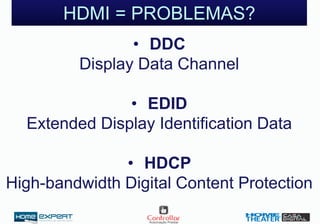

19. HDMI = PROBLEMAS?
• DDC
Display Data Channel
• EDID
Extended Display Identification Data
• HDCP
High-bandwidth Digital Content Protection

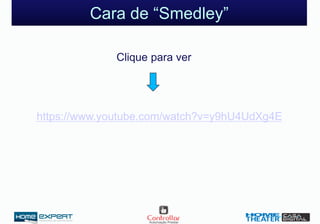

20. Cara de “Smedley”
https://www.youtube.com/watch?v=y9hU4UdXg4E
Clique para ver

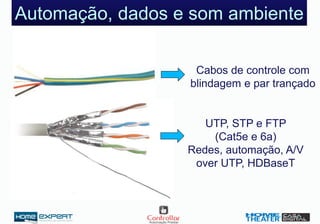

21. Automação, dados e som ambiente
Cabos de controle com
blindagem e par trançado
UTP, STP e FTP
(Cat5e e 6a)
Redes, automação, A/V
over UTP, HDBaseT

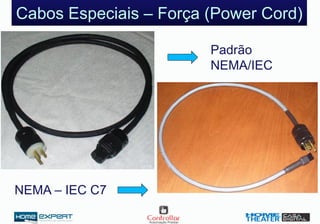

22. Cabos Especiais – Força (Power Cord)
Padrão
NEMA/IEC
NEMA – IEC C7

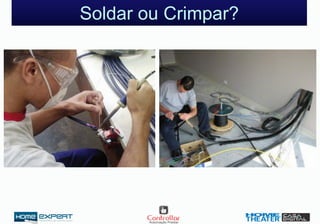

23. Soldar ou Crimpar?

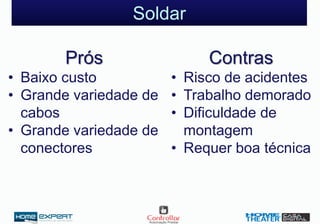

24. Soldar
Prós
• Baixo custo
• Grande variedade de
cabos
• Grande variedade de
conectores
Contras
• Risco de acidentes
• Trabalho demorado
• Dificuldade de
montagem
• Requer boa técnica

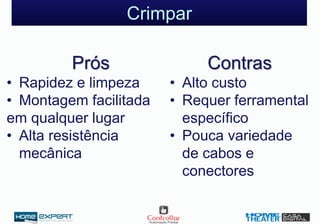

25. Crimpar
Prós
• Rapidez e limpeza
• Montagem facilitada
em qualquer lugar
• Alta resistência
mecânica
Contras
• Alto custo
• Requer ferramental
específico
• Pouca variedade
de cabos e
conectores

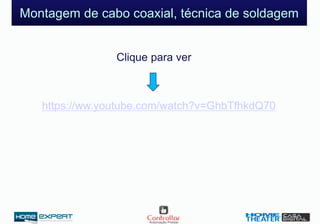

26. Montagem de cabo coaxial, técnica de soldagem
https://ww.youtube.com/watch?v=GhbTfhkdQ70
Clique para ver

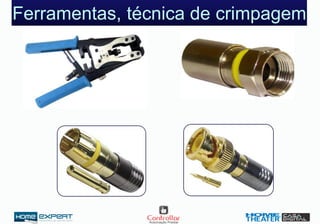

27. Ferramentas, técnica de crimpagem

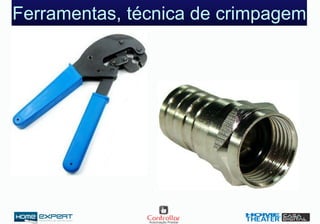

28. Ferramentas, técnica de crimpagem

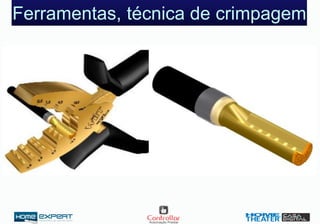

29. Ferramentas, técnica de crimpagem

30. Patrocínio:
Apoio:
Promoção:
Instrutor: Vinicius Barbosa Lima
OBRIGADO!
