1. O documento fornece instruções passo-a-passo para conectar e usar fones de ouvido Bluetooth Motorola H500, incluindo carregar a bateria, ativar o Bluetooth no telefone, emparelhar o fone de ouvido com o telefone e testar a conexão. 2. Fornece detalhes sobre como usar os botões e recursos do fone de ouvido, como fazer ligações, alternar entre duas chamadas, ativar o microfone mudo e identificar os status com base nas luzes e sons. 3. Também

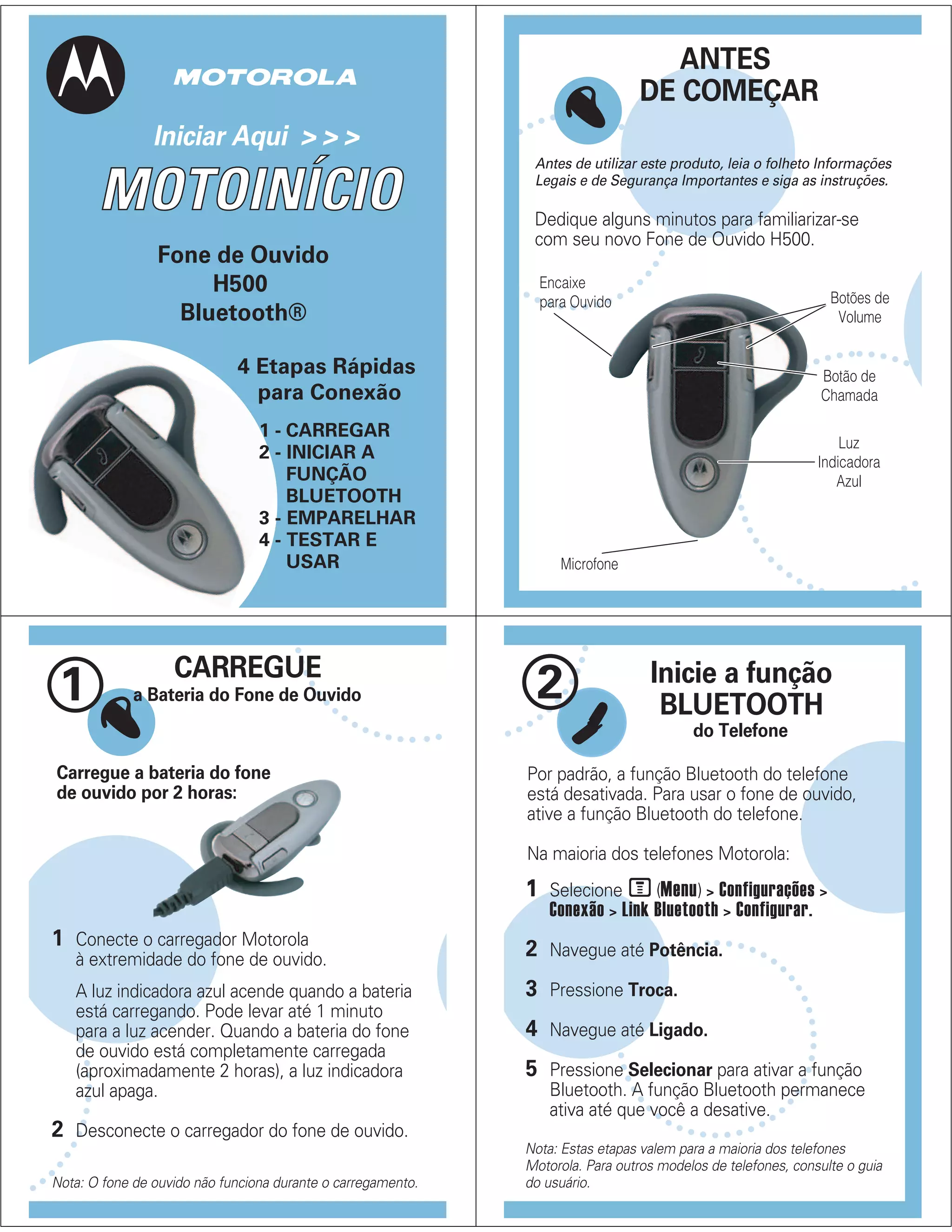

1. 1 - CARREGAR
2 - INICIAR A
FUNÇÃO
BLUETOOTH
3 - EMPARELHAR
4 - TESTAR E
USAR
4 Etapas Rápidas
para Conexão
Fone de Ouvido
H500
Bluetooth®
Iniciar Aqui > > >
ANTES
DE COMEÇAR
Antes de utilizar este produto, leia o folheto Informações
Legais e de Segurança Importantes e siga as instruções.
Encaixe
para Ouvido
Dedique alguns minutos para familiarizar-se
com seu novo Fone de Ouvido H500.
Botões de
Volume
Luz
Indicadora
Azul
Botão de
Chamada
Microfone
1 Conecte o carregador Motorola
à extremidade do fone de ouvido.
A luz indicadora azul acende quando a bateria
está carregando. Pode levar até 1 minuto
para a luz acender. Quando a bateria do fone
de ouvido está completamente carregada
(aproximadamente 2 horas), a luz indicadora
azul apaga.
2 Desconecte o carregador do fone de ouvido.
1
Carregue a bateria do fone
de ouvido por 2 horas:
CARREGUE
a Bateria do Fone de Ouvido
Nota: O fone de ouvido não funciona durante o carregamento.
Inicie a função
BLUETOOTH
do Telefone
2
1
Por padrão, a função Bluetooth do telefone
está desativada. Para usar o fone de ouvido,
ative a função Bluetooth do telefone.
Na maioria dos telefones Motorola:
Nota: Estas etapas valem para a maioria dos telefones
Motorola. Para outros modelos de telefones, consulte o guia
do usuário.
1 Selecione (Menu) > Configurações >
Conexão > Link Bluetooth > Configurar.
2 Navegue até Potência.
3 Pressione Troca.
4 Navegue até Ligado.
5 Pressione Selecionar para ativar a função
Bluetooth. A função Bluetooth permanece
ativa até que você a desative.
M

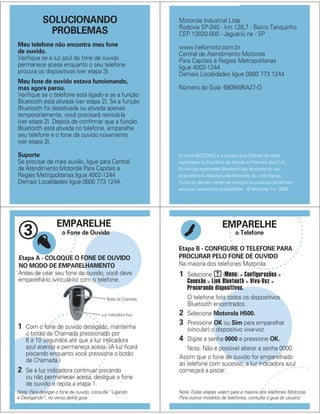

2. SOLUCIONANDO
PROBLEMAS
Meu telefone não encontra meu fone
de ouvido.
Verifique se a luz azul do fone de ouvido
permanece acesa enquanto o seu telefone
procura os dispositivos (ver etapa 3).
Meu fone de ouvido estava funcionando,
mas agora parou.
Verifique se o telefone está ligado e se a função
Bluetooth está ativada (ver etapa 2). Se a função
Bluetooth foi desativada ou ativada apenas
temporariamente, você precisará reiniciá-la
(ver etapa 2). Depois de confirmar que a função
Bluetooth está ativada no telefone, emparelhe
seu telefone e o fone de ouvido novamente
(ver etapa 3).
Suporte.
Se precisar de mais auxílio, ligue para Central
de Atendimento Motorola Para Capitais e
Regies Metropolitanas ligue 4002-1244
Demais Localidades ligue 0800 773 1244.
O nome MOTOROLA e a logomarca Stylized M estão
registrados no Escritório de Marcas e Patentes dos EUA.
As marcas registradas Bluetooth são de posse do seu
proprietário e utilizadas pela Motorola, Inc. sob licença.
Todos os demais nomes de serviços ou produtos pertencem
aos seus respectivos proprietários. © Motorola, Inc. 2005.
Motorola Industrial Ltda.
Rodovia SP-340 - km 128,7 - Bairro Tanquinho
CEP 13820-000 - Jaguariú na - SP
www.hellomoto.com.br
Central de Atendimento Motorola
Para Capitais e Regies Metropolitanas
ligue 4002-1244
Demais Localidades ligue 0800 773 1244
Número do Guia: 6809495A27-O
EMPARELHE
o Fone de Ouvido3
Botão de Chamada
Antes de usar seu fone de ouvido, você deve
emparelhá-lo (vinculá-lo) com o telefone.
Etapa A - COLOQUE O FONE DE OUVIDO
NO MODO DE EMPARELHAMENTO
Luz Indicadora Azul
Nota: Para desligar o fone de ouvido, consulte “Ligando
e Desligando”, no verso deste guia.
1 Com o fone de ouvido desligado, mantenha
o botão de Chamada pressionado por
6 a 10 segundos até que a luz indicadora
azul acenda e permaneça acesa. (A luz ficará
piscando enquanto você pressiona o botão
de Chamada.)
2 Se a luz indicadora continuar piscando
ou não permanecer acesa, desligue o fone
de ouvido e repita a etapa 1.
EMPARELHE
o Telefone
Etapa B - CONFIGURE O TELEFONE PARA
PROCURAR PELO FONE DE OUVIDO
Nota: Estas etapas valem para a maioria dos telefones Motorola.
Para outros modelos de telefones, consulte o guia do usuário.
Na maioria dos telefones Motorola:
1 Selecione (Menu) > Configurações >
Conexão > Link Bluetooth > Viva-Voz >
Procurando dispositivos.
O telefone lista todos os dispositivos
Bluetooth encontrados.
2 Selecione Motorola H500.
3 Pressione OK ou Sim para emparelhar
(vincular) o dispositivo viva-voz.
4 Digite a senha 0000 e pressione OK.
Nota: Não é possível alterar a senha 0000.
Assim que o fone de ouvido for emparelhado
ao telefone com sucesso, a luz indicadora azul
começará a piscar.
M

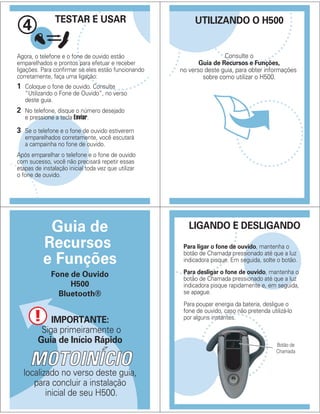

3. Agora, o telefone e o fone de ouvido estão
emparelhados e prontos para efetuar e receber
ligações. Para confirmar se eles estão funcionando
corretamente, faça uma ligação:
TESTAR E USAR
4
1 Coloque o fone de ouvido. Consulte
“Utilizando o Fone de Ouvido”, no verso
deste guia.
2 No telefone, disque o número desejado
e pressione a tecla Enviar.
3 Se o telefone e o fone de ouvido estiverem
emparelhados corretamente, você escutará
a campainha no fone de ouvido.
Após emparelhar o telefone e o fone de ouvido
com sucesso, você não precisará repetir essas
etapas de instalação inicial toda vez que utilizar
o fone de ouvido.
UTILIZANDO O H500
Consulte o
Guia de Recursos e Funções,
no verso deste guia, para obter informações
sobre como utilizar o H500.
IMPORTANTE:
Siga primeiramente o
Guia de Início Rápido
localizado no verso deste guia,
para concluir a instalação
inicial de seu H500.
Guia de
Recursos
e Funções
Fone de Ouvido
H500
Bluetooth®
LIGANDO E DESLIGANDO
Para ligar o fone de ouvido, mantenha o
botão de Chamada pressionado até que a luz
indicadora pisque. Em seguida, solte o botão.
Para desligar o fone de ouvido, mantenha o
botão de Chamada pressionado até que a luz
indicadora pisque rapidamente e, em seguida,
se apague.
Para poupar energia da bateria, desligue o
fone de ouvido, caso não pretenda utilizá-lo
por alguns instantes.
Botão de
Chamada

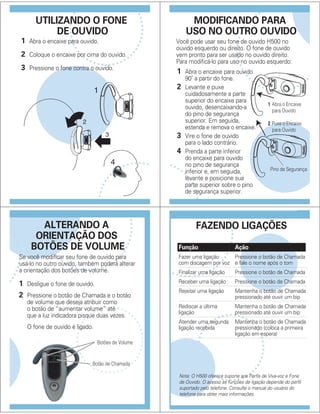

4. 3
4
UTILIZANDO O FONE
DE OUVIDO
1 Abra o encaixe para ouvido.
2 Coloque o encaixe por cima do ouvido.
3 Pressione o fone contra o ouvido.
MODIFICANDO PARA
USO NO OUTRO OUVIDO
Você pode usar seu fone de ouvido H500 no
ouvido esquerdo ou direito. O fone de ouvido
vem pronto para ser usado no ouvido direito.
Para modificá-lo para uso no ouvido esquerdo:
040059o
040059o
Pino de Segurança
1 Abra o encaixe para ouvido
90˚ a partir do fone.
2 Levante e puxe
cuidadosamente a parte
superior do encaixe para
ouvido, desencaixando-a
do pino de segurança
superior. Em seguida,
estenda e remova o encaixe.
3 Vire o fone de ouvido
para o lado contrário.
4 Prenda a parte inferior
do encaixe para ouvido
no pino de segurança
inferior e, em seguida,
levante e posicione sua
parte superior sobre o pino
de segurança superior.
1 Abra o Encaixe
para Ouvido
2 Puxe o Encaixe
para Ouvido
ALTERANDO A
ORIENTAÇÃO DOS
BOTÕES DE VOLUME
Se você modificar seu fone de ouvido para
usá-lo no outro ouvido, também poderá alterar
a orientação dos botões de volume.
1 Desligue o fone de ouvido.
2 Pressione o botão de Chamada e o botão
de volume que deseja atribuir como
o botão de “aumentar volume” até
que a luz indicadora pisque duas vezes.
O fone de ouvido é ligado.
Botão de Chamada
Botões de Volume
FAZENDO LIGAÇÕES
Nota: O H500 oferece suporte aos Perfis de Viva-voz e Fone
de Ouvido. O acesso às funções de ligação depende do perfil
suportado pelo telefone. Consulte o manual do usuário do
telefone para obter mais informações.
Função Ação
Fazer uma ligação Pressione o botão de Chamada
com discagem por voz e fale o nome após o tom
Finalizar uma ligação Pressione o botão de Chamada
Receber uma ligação Pressione o botão de Chamada
Rejeitar uma ligação Mantenha o botão de Chamada
pressionado até ouvir um bip
Rediscar a última Mantenha o botão de Chamada
ligação pressionado até ouvir um bip
Atender uma segunda Mantenha o botão de Chamada
ligação recebida pressionado (coloca a primeira
ligação em espera)

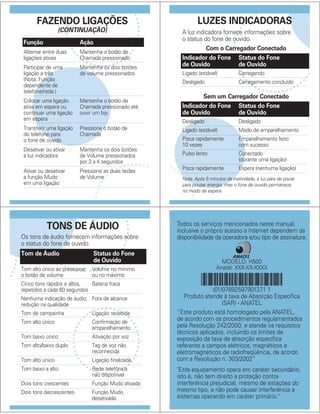

5. FAZENDO LIGAÇÕES
(CONTINUAÇÃO)
Função Ação
Alternar entre duas Mantenha o botão de
ligações ativas Chamada pressionado
Participar de uma Mantenha os dois botões
ligação a três de volume pressionados
(Nota: Função
dependente de
telefone/rede.)
Colocar uma ligação Mantenha o botão de
ativa em espera ou Chamada pressionado até
continuar uma ligação ouvir um bip
em espera
Transferir uma ligação Pressione o botão de
do telefone para Chamada
o fone de ouvido
Desativar ou ativar Mantenha os dois botões
a luz indicadora de Volume pressionados
por 3 a 4 segundos
Ativar ou desativar Pressione as duas teclas
a função Mudo de Volume
em uma ligação
LUZES INDICADORAS
A luz indicadora fornece informações sobre
o status do fone de ouvido.
Com o Carregador Conectado
Indicador do Fone Status do Fone
de Ouvido de Ouvido
Ligado (estável) Carregando
Desligado Carregamento concluído
Sem um Carregador Conectado
Indicador do Fone Status do Fone
de Ouvido de Ouvido
Desligado Desligado
Ligado (estável) Modo de emparelhamento
Pisca rapidamente Emparelhamento feito
10 vezes com sucesso
Pulso lento Conectado
(durante uma ligação)
Pisca rapidamente Espera (nenhuma ligação)
Nota: Após 5 minutos de inatividade, a luz pára de piscar
para poupar energia, mas o fone de ouvido permanece
no modo de espera.
TONS DE ÁUDIO
Os tons de áudio fornecem informações sobre
o status do fone de ouvido.
Tom de Áudio Status do Fone
de Ouvido
Tom alto único ao pressionar Volume no mínimo
o botão de volume ou no máximo
Cinco tons rápidos e altos, Bateria fraca
repetidos a cada 60 segundos
Nenhuma indicação de áudio; Fora de alcance
redução na qualidade
Tom de campainha Ligação recebida
Tom alto único Confirmação de
emparelhamento
Tom baixo único Ativação por voz
Tom alto/baixo duplo Tag de voz não
reconhecida
Tom alto único Ligação finalizada
Tom baixo a alto Rede telefônica
não disponível
Dois tons crescentes Função Mudo ativada
Dois tons decrescentes Função Mudo
desativada
Todos os serviços mencionados neste manual,
inclusive o próprio acesso a Internet dependem da
disponibilidade da operadora e/ou tipo de assinatura.
(01)07892597901371 1
Produto atende à taxa de Absorção Específica
(SAR) - ANATEL
MODELO: H500
Anatel: XXX-XX-XXXX
07892597901371 1
“Este produto está homologado pela ANATEL,
de acordo com os procedimentos regulamentados
pela Resolução 242/2000, e atende os requisitos
técnicos aplicados, incluindo os limites de
exposição da taxa de absorção específica
referente a campos elétricos, magnéticos e
eletromagnéticos de radiofreqüência, de acordo
com a Resolução n. 303/2002”
"Este equipamento opera em caráter secundário,
isto é, não tem direito a proteção contra
interferência prejudicial, mesmo de estações do
mesmo tipo, e não pode causar interferência a
sistemas operando em caráter primário."
