Fonte chaveada Controlador PWM

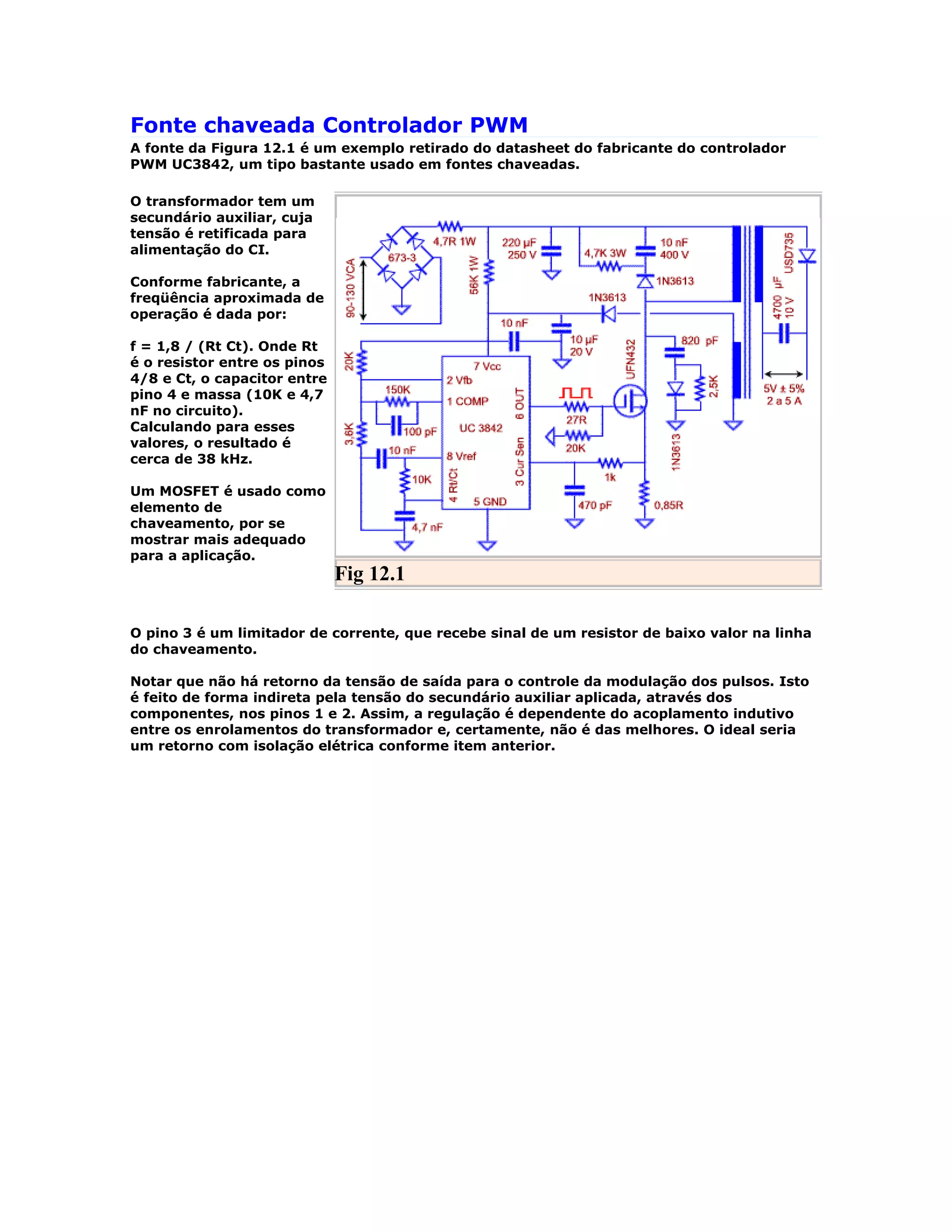

A fonte da Figura 12.1 é um exemplo retirado do datasheet do fabricante do controlador
PWM UC3842, um tipo bastante usado em fontes chaveadas.
O transformador tem um
secundário auxiliar, cuja
tensão é retificada para
alimentação do CI.
Conforme fabricante, a
freqüência aproximada de
operação é dada por:
f = 1,8 / (Rt Ct). Onde Rt
é o resistor entre os pinos
4/8 e Ct, o capacitor entre
pino 4 e massa (10K e 4,7
nF no circuito).
Calculando para esses
valores, o resultado é
cerca de 38 kHz.
Um MOSFET é usado como
elemento de
chaveamento, por se
mostrar mais adequado
para a aplicação.
Fig 12.1
O pino 3 é um limitador de corrente, que recebe sinal de um resistor de baixo valor na linha
do chaveamento.
Notar que não há retorno da tensão de saída para o controle da modulação dos pulsos. Isto
é feito de forma indireta pela tensão do secundário auxiliar aplicada, através dos
componentes, nos pinos 1 e 2. Assim, a regulação é dependente do acoplamento indutivo
entre os enrolamentos do transformador e, certamente, não é das melhores. O ideal seria
um retorno com isolação elétrica conforme item anterior.
