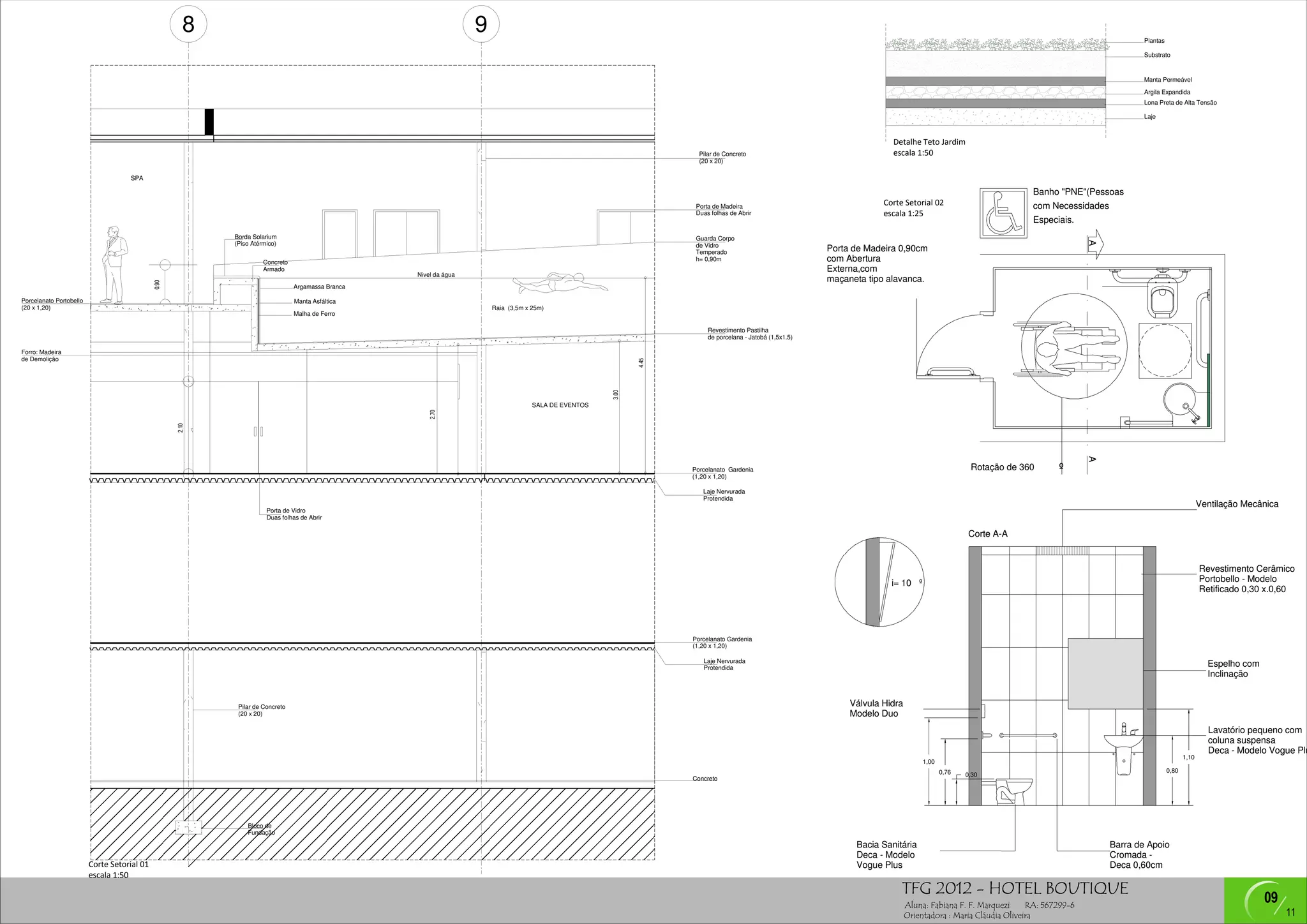

1) O documento apresenta os detalhes arquitetônicos de um projeto que inclui uma sala de eventos, spa e solarium. 2) São mostrados os materiais de construção como laje nervurada, portas de vidro, revestimentos cerâmicos e porcelanatos. 3) Também são detalhados itens como pilares de concreto, guarda-corpo de vidro temperado e elementos de hidráulica e saneamento.

1. 8 9 Plantas
Substrato
Manta Permeável
Argila Expandida
Lona Preta de Alta Tensão
Laje
Detalhe Teto Jardim
Pilar de Concreto escala 1:50
(20 x 20)
SPA
Banho "PNE"(Pessoas
Porta de Madeira
Corte Setorial 02 com Necessidades
Duas folhas de Abrir escala 1:25
Especiais.
Borda Solarium Guarda Corpo
A
(Piso Atérmico) de Vidro
Temperado Porta de Madeira 0,90cm
Concreto
h= 0,90m com Abertura
Armado Externa,com
Nivel da água
maçaneta tipo alavanca.
0.90
Argamassa Branca
Porcelanato Portobello Manta Asfáltica
(20 x 1,20) Raia (3,5m x 25m)
Malha de Ferro
Revestimento Pastilha
de porcelana - Jatobá (1,5x1.5)
Forro: Madeira
de Demolição
4.45
3.00
SALA DE EVENTOS
2.70
2.10
A
Porcelanato Gardenia
(1,20 x 1,20)
Rotação de 360 º
Laje Nervurada
Protendida
Ventilação Mecânica
Porta de Vidro
Duas folhas de Abrir
Corte A-A
Revestimento Cerâmico
i= 10 º Portobello - Modelo
Retificado 0,30 x.0,60
Porcelanato Gardenia
(1,20 x 1,20)
Laje Nervurada
Protendida
Espelho com
Inclinação
Pilar de Concreto Válvula Hidra
(20 x 20) Modelo Duo
Lavatório pequeno com
coluna suspensa
Deca - Modelo Vogue Plu
1,10
1,00
0,76 0,80
0,30
Concreto
Bloco de
Fundação
Bacia Sanitária Barra de Apoio
Deca - Modelo Cromada -
Corte Setorial 01 Vogue Plus Deca 0,60cm
escala 1:50
09
11
