1. UNIVERSIDADE CIDADE DE SÃO PAULO
FMEA PROJETO
BRUNA CRISTINA PEREIRA SANTOS
FÁBIO DA SILVA BORGES
FELIPE LIMA
EITOR MANOEL
MARCO AURELIO
NATHANYA JESSYCA L. DE LIMA
YASMIM GUIMARÃES
SÃO PAULO
1

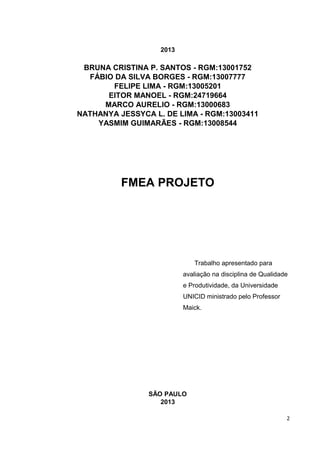

2. 2013
BRUNA CRISTINA P. SANTOS - RGM:13001752
FÁBIO DA SILVA BORGES - RGM:13007777
FELIPE LIMA - RGM:13005201
EITOR MANOEL - RGM:24719664
MARCO AURELIO - RGM:13000683
NATHANYA JESSYCA L. DE LIMA - RGM:13003411
YASMIM GUIMARÃES - RGM:13008544
FMEA PROJETO
Trabalho apresentado para
avaliação na disciplina de Qualidade
e Produtividade, da Universidade
UNICID ministrado pelo Professor
Maick.
SÃO PAULO
2013
2

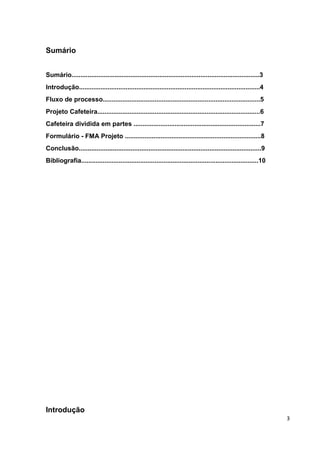

3. Sumário
Sumário.........................................................................................................3
Introdução.....................................................................................................4
Fluxo de processo........................................................................................5
Projeto Cafeteira...........................................................................................6
Cafeteira dividida em partes .......................................................................7
Formulário - FMA Projeto ............................................................................8
Conclusão......................................................................................................9
Bibliografia...................................................................................................10
Introdução
3

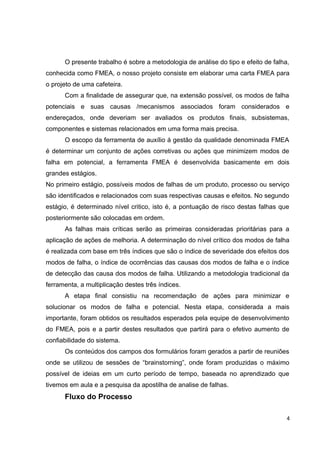

4. O presente trabalho é sobre a metodologia de análise do tipo e efeito de falha,
conhecida como FMEA, o nosso projeto consiste em elaborar uma carta FMEA para
o projeto de uma cafeteira.
Com a finalidade de assegurar que, na extensão possível, os modos de falha
potenciais e suas causas /mecanismos associados foram considerados e
endereçados, onde deveriam ser avaliados os produtos finais, subsistemas,
componentes e sistemas relacionados em uma forma mais precisa.
O escopo da ferramenta de auxílio á gestão da qualidade denominada FMEA
é determinar um conjunto de ações corretivas ou ações que minimizem modos de
falha em potencial, a ferramenta FMEA é desenvolvida basicamente em dois
grandes estágios.
No primeiro estágio, possíveis modos de falhas de um produto, processo ou serviço
são identificados e relacionados com suas respectivas causas e efeitos. No segundo
estágio, é determinado nível critico, isto é, a pontuação de risco destas falhas que
posteriormente são colocadas em ordem.
As falhas mais críticas serão as primeiras consideradas prioritárias para a
aplicação de ações de melhoria. A determinação do nível crítico dos modos de falha
é realizada com base em três índices que são o índice de severidade dos efeitos dos
modos de falha, o índice de ocorrências das causas dos modos de falha e o índice
de detecção das causa dos modos de falha. Utilizando a metodologia tradicional da
ferramenta, a multiplicação destes três índices.
A etapa final consistiu na recomendação de ações para minimizar e
solucionar os modos de falha e potencial. Nesta etapa, considerada a mais
importante, foram obtidos os resultados esperados pela equipe de desenvolvimento
do FMEA, pois e a partir destes resultados que partirá para o efetivo aumento de
confiabilidade do sistema.
Os conteúdos dos campos dos formulários foram gerados a partir de reuniões
onde se utilizou de sessões de “brainstorning”, onde foram produzidas o máximo
possível de ideias em um curto período de tempo, baseada no aprendizado que
tivemos em aula e a pesquisa da apostilha de analise de falhas.

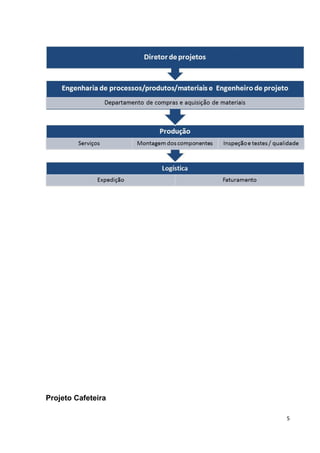

Fluxo do Processo
4

5. Projeto Cafeteira
5

6. Cafeteira Dividida em Partes
6

7. 7

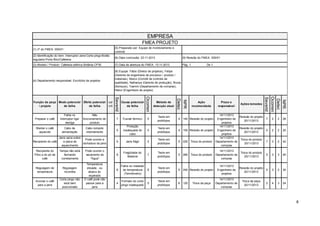

8. Função da peça
/ projeto
Modo potencial
de falha
Efeito potencial
de falha
car
crit
(7) Data de abertura do FMEA: 13-11-2013
Severid
Causa potencial
da falha
Ocorren
Método de
detecção atual
Detec
NPR
Ação
recomendada
Prazo e
responsável Ações tomadas
Severid
Ocorren
Detec
NPR
Preparar o café
Falha no
interruptor liga/
desliga
Não
funcionamento do
produto
7 Fusível térmico 5
Teste em
protótipos 4 140 Revisão do projeto
14/11/2013
Engenheiro de
projetos
Revisão do projeto
20/11/2013 7 2 2 28
Manter o café
aquecido
Cabo de
alimentação
Cabo rompido
internamente 5
Proteção
inadequada do
cabo
5
Teste em
protótipos 4 100 Revisão do projeto
14/11/2013
Engenheiro de
projetos
Revisão do projeto
20/11/2013 5 2 2 20
Recipiente do café
Jarra vazia sobre
a placa de
aquecimento
Pode ocorrer a
rachadura da jarra 9 Jarra frágil 5
Teste em
protótipos 5 225 Troca do produto
14/11/2013
Departamento de
compras
Troca do produto
20/11/2013 7 3 2 42
Regulagem de
temperatura
Regulagem
incorreta
Temperatura
elevada , ou
abaixo do
esperado
6
Falha no nivelador
de temperatura
(Termômetro)
8 Teste em
protótipos
5 240 Revisão do projeto
14/11/2013
Engenheiro de
projetos
Revisão do projeto
20/11/2013
5 3 2 30
Acionar o café
para a jarra
Corta pingo não
está bem
posicionado
O café pode não
passar para a
jarra
4
Formato do corta
pingo inadequado 5
Teste em
protótipos 6 120 Troca da peça
14/11/2013
Departamento de
compras
Troca da peça
20/11/2013 2 4 3 24
EMPRESA
FMEA PROJETO
(9) Revisão (6) Data conclusão: 23-11-2013 do FMEA: 000/01
3 3 45
(8) Equipe: Fábio (Diretor de projetos), Felipe
(Gerente de engenharia de processo / produto /
materiais), Marco (Comitê de controle da
qualidade), Nathanya (Gerente de produção), Bruna
(Serviços), Yasmin (Departamento de compras),
Heitor (Engenheiro de projeto)
5
Teste em
protótipos 280 Troca do produto
14/11/2013
Departamento de
compras
8
Fragilidade do
Material 7
5
Troca do produto
20/11/2013
Recipiente do
Filtro e do pó de
café
Pág. 1 De 1
(1) nº do FMEA: 000/01
(2) Identificação do item: Interruptor-Jarra-Corta pingo-Botão
regulador-Porta filtro/Cafeteira
(3) Modelo / Produto: Cafeteira elétrica Britânia CP30
(4) Departamento responsável: Escritório de projetos
(5) Preparado por: Equipe de monitoramento e
controle
Tampa não está
fechando
corretamente
Pode ocorrer o
vazamento de
"Água"
8

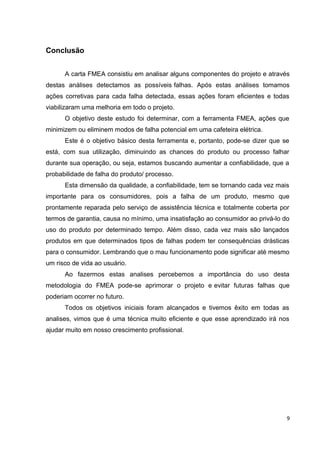

9. Conclusão
A carta FMEA consistiu em analisar alguns componentes do projeto e através
destas análises detectamos as possíveis falhas. Após estas análises tomamos
ações corretivas para cada falha detectada, essas ações foram eficientes e todas
viabilizaram uma melhoria em todo o projeto.
O objetivo deste estudo foi determinar, com a ferramenta FMEA, ações que
minimizem ou eliminem modos de falha potencial em uma cafeteira elétrica.
Este é o objetivo básico desta ferramenta e, portanto, pode-se dizer que se
está, com sua utilização, diminuindo as chances do produto ou processo falhar
durante sua operação, ou seja, estamos buscando aumentar a confiabilidade, que a
probabilidade de falha do produto/ processo.
Esta dimensão da qualidade, a confiabilidade, tem se tornando cada vez mais
importante para os consumidores, pois a falha de um produto, mesmo que
prontamente reparada pelo serviço de assistência técnica e totalmente coberta por
termos de garantia, causa no mínimo, uma insatisfação ao consumidor ao privá-lo do
uso do produto por determinado tempo. Além disso, cada vez mais são lançados
produtos em que determinados tipos de falhas podem ter consequências drásticas
para o consumidor. Lembrando que o mau funcionamento pode significar até mesmo
um risco de vida ao usuário.
Ao fazermos estas analises percebemos a importância do uso desta
metodologia do FMEA pode-se aprimorar o projeto e evitar futuras falhas que
poderiam ocorrer no futuro.
Todos os objetivos iniciais foram alcançados e tivemos êxito em todas as
analises, vimos que é uma técnica muito eficiente e que esse aprendizado irá nos
ajudar muito em nosso crescimento profissional.
