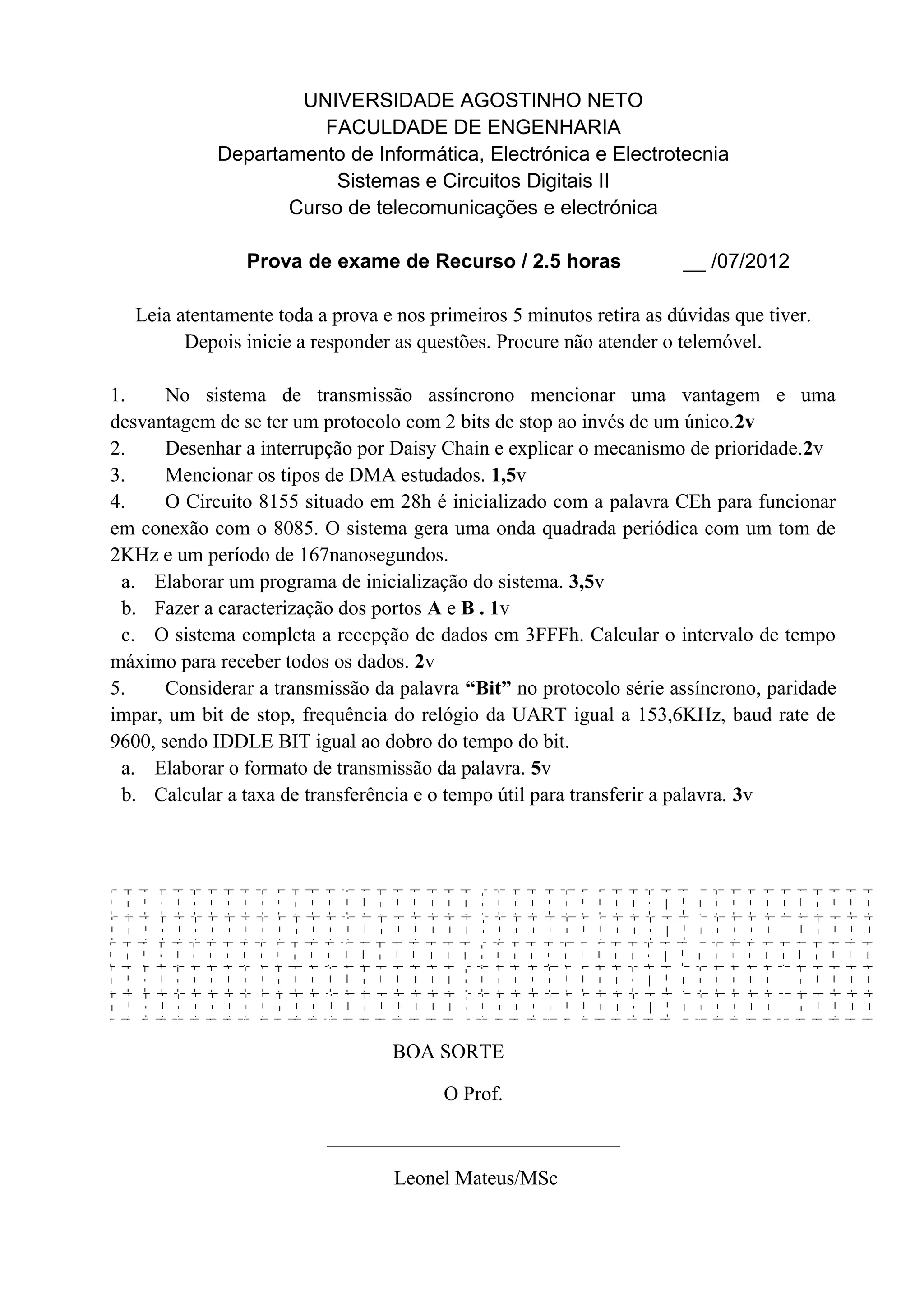

1. UNIVERSIDADE AGOSTINHO NETO
FACULDADE DE ENGENHARIA
Departamento de Informática, Electrónica e Electrotecnia
Sistemas e Circuitos Digitais II
Curso de telecomunicações e electrónica
Prova de exame de Recurso / 2.5 horas __ /07/2012
Leia atentamente toda a prova e nos primeiros 5 minutos retira as dúvidas que tiver.
Depois inicie a responder as questões. Procure não atender o telemóvel.
1. No sistema de transmissão assíncrono mencionar uma vantagem e uma
desvantagem de se ter um protocolo com 2 bits de stop ao invés de um único.2v
2. Desenhar a interrupção por Daisy Chain e explicar o mecanismo de prioridade.2v
3. Mencionar os tipos de DMA estudados. 1,5v
4. O Circuito 8155 situado em 28h é inicializado com a palavra CEh para funcionar
em conexão com o 8085. O sistema gera uma onda quadrada periódica com um tom de
2KHz e um período de 167nanosegundos.
a. Elaborar um programa de inicialização do sistema. 3,5v
b. Fazer a caracterização dos portos A e B . 1v
c. O sistema completa a recepção de dados em 3FFFh. Calcular o intervalo de tempo
máximo para receber todos os dados. 2v
5. Considerar a transmissão da palavra “Bit” no protocolo série assíncrono, paridade
impar, um bit de stop, frequência do relógio da UART igual a 153,6KHz, baud rate de
9600, sendo IDDLE BIT igual ao dobro do tempo do bit.
a. Elaborar o formato de transmissão da palavra. 5v
b. Calcular a taxa de transferência e o tempo útil para transferir a palavra. 3v
BOA SORTE
O Prof.
_____________________________
Leonel Mateus/MSc
