O documento descreve as técnicas e procedimentos para o uso correto de escadas de ganchos por bombeiros, incluindo como transportar, abrir, arvorar, utilizar, desengatar e fechar a escada.
Escadadeganchos 110120185853-phpapp02
- 1. MANOBRAS DE ESCADASDE GANCHOS Hugo Santos – CB Estoril Outubro - 2008

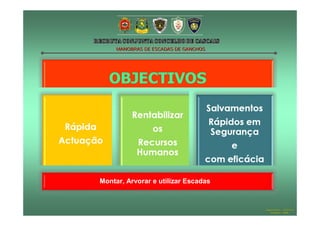

- 2. MANOBRAS DE ESCADASDE GANCHOS Montar, Arvorar e utilizar Escadas Hugo Santos – CB Estoril Outubro - 2008

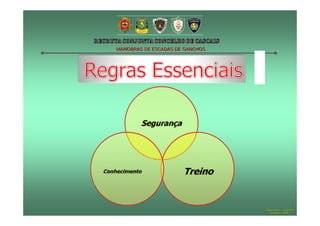

- 3. MANOBRAS DE ESCADASDE GANCHOS Hugo Santos – CB Estoril Outubro - 2008

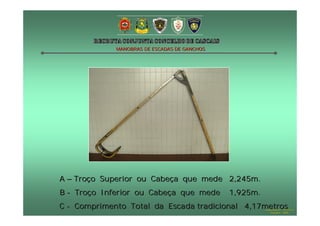

- 4. MANOBRAS DE ESCADASDE GANCHOS A – Troço Superior ou Cabeça que mede 2,245m. B - Troço Inferior ou Cabeça que mede 1,925m. C - Comprimento Total da Escada tradicional 4,17metros Hugo Santos – CB Estoril Outubro - 2008

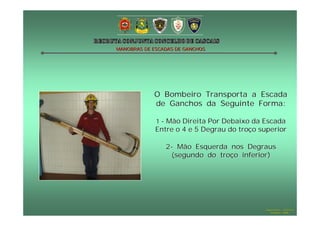

- 5. MANOBRAS DE ESCADASDE GANCHOS O Bombeiro Transporta a Escada de Ganchos da Seguinte Forma: 1 - Mão Direita Por Debaixo da Escada Entre o 4 e 5 Degrau do troço superior 2- Mão Esquerda nos Degraus (segundo do troço inferior) Hugo Santos – CB Estoril Outubro - 2008
- 6. MANOBRAS DE ESCADASDE GANCHOS Bombeiro com a escada fechada em posição de «SENTIDO» A – De Frente Hugo Santos – CB Estoril Outubro - 2008
- 7. MANOBRAS DE ESCADASDE GANCHOS Abertura da escada «1º TEMP0» Hugo Santos – CB Estoril Outubro - 2008
- 8. MANOBRAS DE ESCADASDE GANCHOS Abertura da escada « 2º TEMPO » 1 – Mão esquerda junto do 2º degrau do troço superior (Banzo interior) 2 – Mão direita por baixo junto do 5º degrau do troço superior (Banzo exterior) Hugo Santos – CB Estoril Outubro - 2008

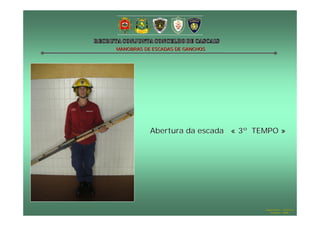

- 9. MANOBRAS DE ESCADASDE GANCHOS Abertura da escada « 3º TEMPO » Hugo Santos – CB Estoril Outubro - 2008
- 10. MANOBRAS DE ESCADASDE GANCHOS Inicio do arvoramento da escada Hugo Santos – CB Estoril Outubro - 2008

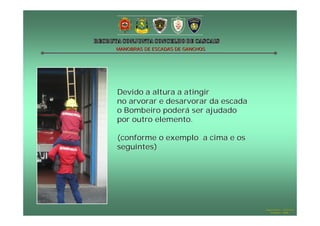

- 11. MANOBRAS DE ESCADASDE GANCHOS Devido a altura a atingir no arvorar e desarvorar da escada o Bombeiro poderá ser ajudado por outro elemento. (conforme o exemplo a cima e os seguintes) Hugo Santos – CB Estoril Outubro - 2008
- 12. MANOBRAS DE ESCADASDE GANCHOS Para atingir a altura a escada de ganchos pode ser colocada com a ajuda de uma escada de molas ou alumínio Hugo Santos – CB Estoril Outubro - 2008

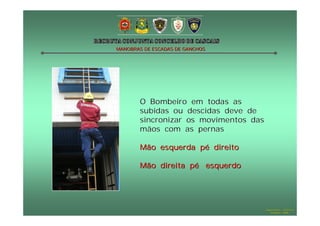

- 13. MANOBRAS DE ESCADASDE GANCHOS O Bombeiro em todas as subidas ou descidas deve de sincronizar os movimentos das mãos com as pernas Mão esquerda pé direito Mão direita pé esquerdo Hugo Santos – CB Estoril Outubro - 2008

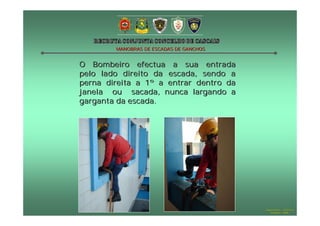

- 14. MANOBRAS DE ESCADASDE GANCHOS O Bombeiro efectua a sua entrada pelo lado direito da escada, sendo a perna direita a 1º a entrar dentro da janela ou sacada, nunca largando a garganta da escada. Hugo Santos – CB Estoril Outubro - 2008

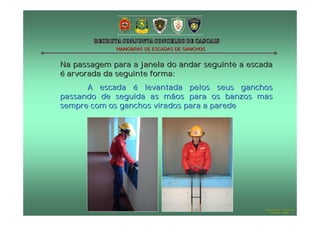

- 15. MANOBRAS DE ESCADASDE GANCHOS Na passagem para a janela do andar seguinte a escada é arvorada da seguinte forma: A escada é levantada pelos seus ganchos passando de seguida as mãos para os banzos mas sempre com os ganchos virados para a parede Hugo Santos – CB Estoril Outubro - 2008

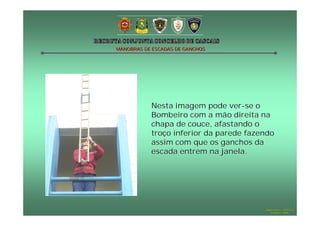

- 16. MANOBRAS DE ESCADASDE GANCHOS Nesta imagem pode ver -se o Bombeiro com a mão direita na chapa de couce, afastando o troço inferior da parede fazendo assim com que os ganchos da escada entrem na janela. Hugo Santos – CB Estoril Outubro - 2008

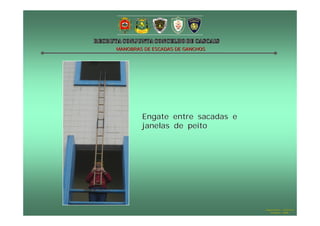

- 17. MANOBRAS DE ESCADASDE GANCHOS Engate entre sacadas e janelas de peito Hugo Santos – CB Estoril Outubro - 2008

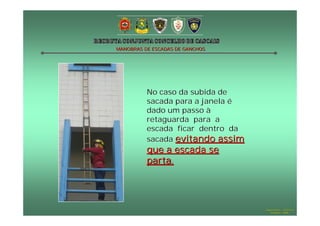

- 18. MANOBRAS DE ESCADASDE GANCHOS No caso da subida de sacada para a janela é dado um passo à retaguarda para a escada ficar dentro da sacada evitando assim que a escada se parta. Hugo Santos – CB Estoril Outubro - 2008

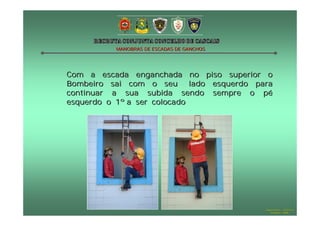

- 19. MANOBRAS DE ESCADASDE GANCHOS Com a escada enganchada no piso superior o Bombeiro sai com o seu lado esquerdo para continuar a sua subida sendo sempre o pé esquerdo o 1º a ser colocado Hugo Santos – CB Estoril Outubro - 2008
- 20. MANOBRAS DE ESCADASDE GANCHOS Subida a dois Bombeiros, de janela para sacada, a Posição do número 2 é ficar sentado no parapeito enquanto o número 1 eleva a escada Hugo Santos – CB Estoril Outubro - 2008
- 21. MANOBRAS DE ESCADASDE GANCHOS Na subida a dois o Bombeiro que fica no parapeito é o primeiro a subir Hugo Santos – CB Estoril Outubro - 2008

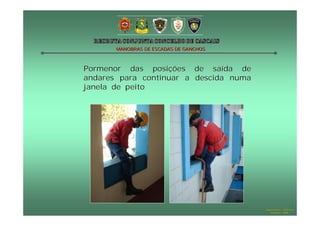

- 22. MANOBRAS DE ESCADASDE GANCHOS Pormenor das posições andares para continuar a janela de peito de saída de descida numa Hugo Santos – CB Estoril Outubro - 2008

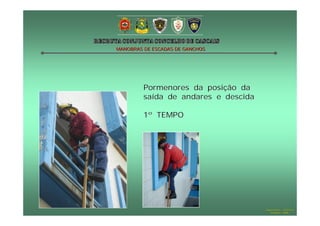

- 23. MANOBRAS DE ESCADASDE GANCHOS Pormenores da posição da saída de andares e descida 1º TEMPO Hugo Santos – CB Estoril Outubro - 2008

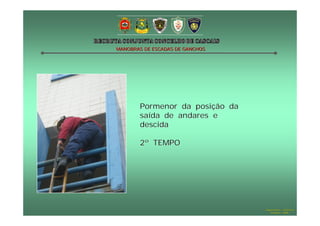

- 24. MANOBRAS DE ESCADASDE GANCHOS Pormenor da posição da saída de andares e descida 2º TEMPO Hugo Santos – CB Estoril Outubro - 2008

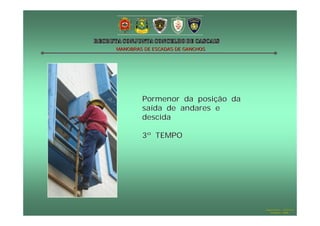

- 25. MANOBRAS DE ESCADASDE GANCHOS Pormenor da posição da saída de andares e descida 3º TEMPO Hugo Santos – CB Estoril Outubro - 2008

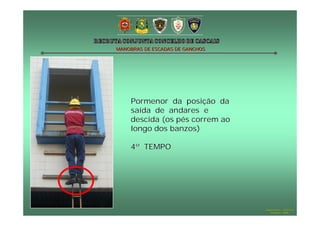

- 26. MANOBRAS DE ESCADASDE GANCHOS Pormenor da posição da saída de andares e descida (os pés correm ao longo dos banzos) 4º TEMPO Hugo Santos – CB Estoril Outubro - 2008
- 27. MANOBRAS DE ESCADASDE GANCHOS Na continuação da descida o Bombeiro entra com a perna esquerda estendida numa janela de peito Numa sacada entra do mesmo lado Hugo Santos – CB Estoril Outubro - 2008

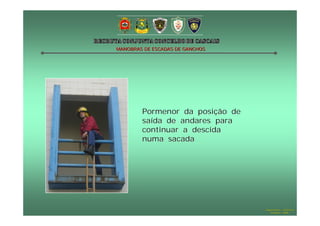

- 28. MANOBRAS DE ESCADASDE GANCHOS Pormenor da posição de saída de andares para continuar a descida numa sacada Hugo Santos – CB Estoril Outubro - 2008

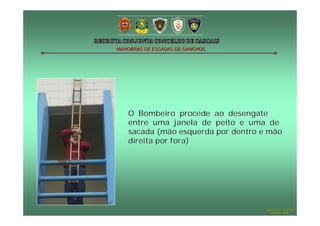

- 29. MANOBRAS DE ESCADASDE GANCHOS O Bombeiro procede ao desengate entre uma janela de peito e uma de sacada (mão esquerda por dentro e mão direita por fora) Hugo Santos – CB Estoril Outubro - 2008

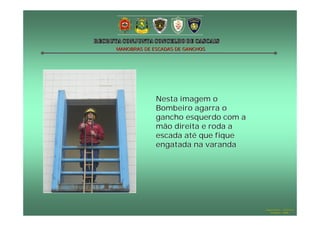

- 30. MANOBRAS DE ESCADASDE GANCHOS Nesta imagem o Bombeiro agarra o gancho esquerdo com a mão direita e roda a escada até que fique engatada na varanda Hugo Santos – CB Estoril Outubro - 2008

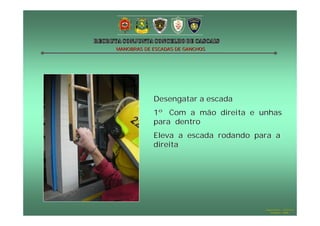

- 31. MANOBRAS DE ESCADASDE GANCHOS Desengatar a escada 1º Com a mão direita e unhas para dentro Eleva a escada rodando para a direita Hugo Santos – CB Estoril Outubro - 2008

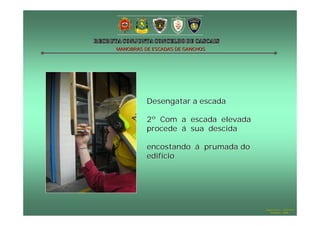

- 32. MANOBRAS DE ESCADASDE GANCHOS Desengatar a escada 2º Com a escada elevada procede á sua descida encostando á prumada do edifício Hugo Santos – CB Estoril Outubro - 2008
- 33. MANOBRAS DE ESCADASDE GANCHOS Procedimentos para arriar a escada As mãos são colocadas nos banzos esquerdo e direito fazendo-a descer com braçadas longas. Hugo Santos – CB Estoril Outubro - 2008

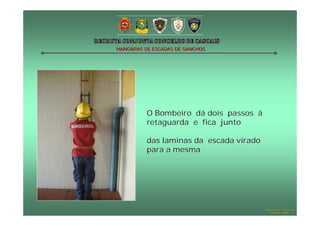

- 34. MANOBRAS DE ESCADASDE GANCHOS O Bombeiro dá dois passos á retaguarda e fica junto das laminas da escada virado para a mesma Hugo Santos – CB Estoril Outubro - 2008
- 35. MANOBRAS DE ESCADASDE GANCHOS Com o auxilio de escada de molas ou alumínio o Bombeiro procede ao desenganche da escada de ganchos 1º TEMPO Hugo Santos – CB Estoril Outubro - 2008
- 36. MANOBRAS DE ESCADASDE GANCHOS Com o auxilio de escada de molas ou alumínio o Bombeiro procede ao desengate da escada rodando-a até ficar com os ganchos virados para fora 2º TEMPO Hugo Santos – CB Estoril Outubro - 2008

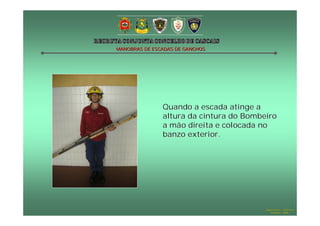

- 37. MANOBRAS DE ESCADASDE GANCHOS Quando a escada atinge a altura da cintura do Bombeiro a mão direita e colocada no banzo exterior. Hugo Santos – CB Estoril Outubro - 2008
- 38. MANOBRAS DE ESCADASDE GANCHOS Após a imagem anterior o bombeiro agarra o segundo degrau do troço superior flectindo as pernas até arriar a escada no chão Hugo Santos – CB Estoril Outubro - 2008

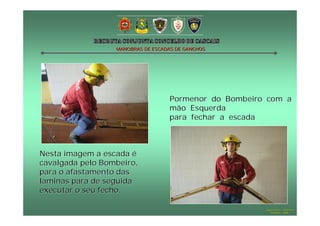

- 39. MANOBRAS DE ESCADASDE GANCHOS Pormenor do Bombeiro com a mão Esquerda para fechar a escada Nesta imagem a escada é cavalgada pelo Bombeiro, para o afastamento das laminas para de seguida executar o seu fecho. Hugo Santos – CB Estoril Outubro - 2008
- 40. MANOBRAS DE ESCADASDE GANCHOS Após a colocação da mão Esquerda no degrau, o Bombeiro com a mão esquerda agarra o 1º degrau do troço inferior. Hugo Santos – CB Estoril Outubro - 2008

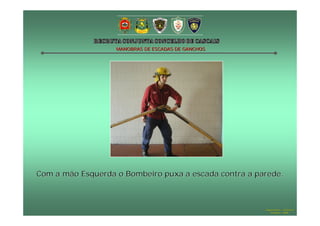

- 41. MANOBRAS DE ESCADASDE GANCHOS Com a mão Esquerda o Bombeiro puxa a escada contra a parede. Hugo Santos – CB Estoril Outubro - 2008

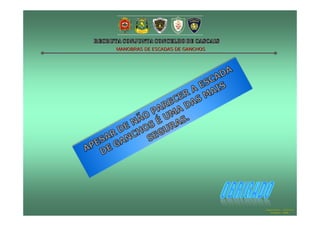

- 42. MANOBRAS DE ESCADASDE GANCHOS Hugo Santos – CB Estoril Outubro - 2008
